Nissan Frontier D22. Manual - part 871

RF-2

PRECAUTIONS

PRECAUTIONS

PFP:00001

Precautions for Supplemental Restraint System (SRS) “AIR BAG” and “SEAT
BELT PRE-TENSIONER”

EIS002D9

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER”, used along
with a front seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain
types of collision. This system may include seat belt switch inputs and dual stage front air bag modules. If
equipped with dual stage front air bag modules, the SRS system uses the seat belt switches to determine the
front air bag deployment, and may only deploy one front air bag, depending on the severity of a collision and
whether the front occupants are belted or unbelted. Information necessary to service the system safely is
included in the SRS and SB section of this Service Manual.

The vehicle may be equipped with a passenger air bag deactivation switch. Because no rear seat exists where
a rear-facing child restraint can be placed, the switch is designed to turn off the passenger air bag so that a
rear-facing child restraint can be used in the front passenger seat. The switch is located in the center of the
instrument panel, near the ashtray. When the switch is turned to the ON position, the passenger air bag is
enabled and could inflate for certain types of collision. When the switch is turned to the OFF position, the pas-
senger air bag is disabled and will not inflate. A passenger air bag OFF indicator on the instrument panel lights
up when the passenger air bag is switched OFF. The driver air bag always remains enabled and is not affected
by the passenger air bag deactivation switch.

WARNING:

●

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance must be per-
formed by an authorized NISSAN/INFINITI dealer.

●

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the SRS section.

●

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses can be identified by yellow and/or orange harnesses or
harness connectors.

●

The vehicle may be equipped with a passenger air bag deactivation switch which can be operated
by the customer. When the passenger air bag is switched OFF, the passenger air bag is disabled
and will not inflate. When the passenger air bag is switched ON, the passenger air bag is enabled
and could inflate for certain types of collision. After SRS maintenance or repair, make sure the
passenger air bag deactivation switch is in the same position (ON or OFF) as when the vehicle
arrived for service.

Service Notice

EIS002DA

●

When removing or installing various parts, place a cloth or padding on the vehicle body to prevent
scratches.

●

Handle trim, molding, instruments, grille, etc. carefully during removing or installing. Be careful not to soil
or damage them.

●

Apply sealing compound where necessary when installing parts.

●

When applying sealing compound, be careful that the sealing compound does not protrude from parts.

●

When replacing any metal parts (for example body outer panel, members, etc.), be sure to take rust pre-
vention measures.

PREPARATION

RF-3

C

D

E

F

G

H

J

K

L

M

A

B

RF

PREPARATION

PFP:00002

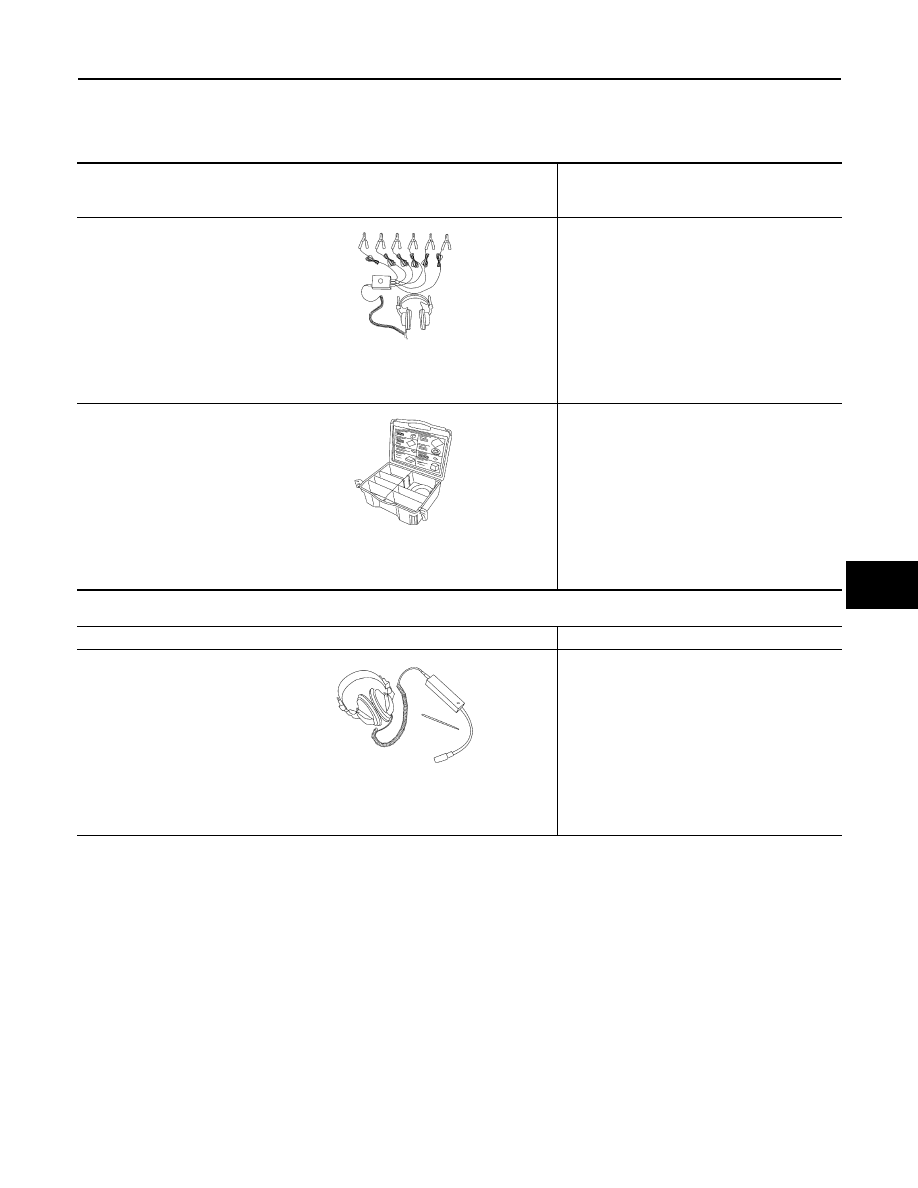

Special Service Tools

EIS002DB

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Commercial Service Tool

EIS002DC

Tool number
(Kent-Moore No.)
Tool name

Description

(J-39570)
Chassis ear

Locating noise

(J-43980)
NISSAN Squeak  and Rattle
Kit

Repairing the cause of noise

SIIA0993E

SIIA0994E

Tool name

Description

Engine ear

Locating noise

SIIA0995E

RF-4

SQUEAK AND RATTLE TROUBLE DIAGNOSIS

SQUEAK AND RATTLE TROUBLE DIAGNOSIS

PFP:00000

Squeak and Rattle Trouble Diagnoses

EIS002DD

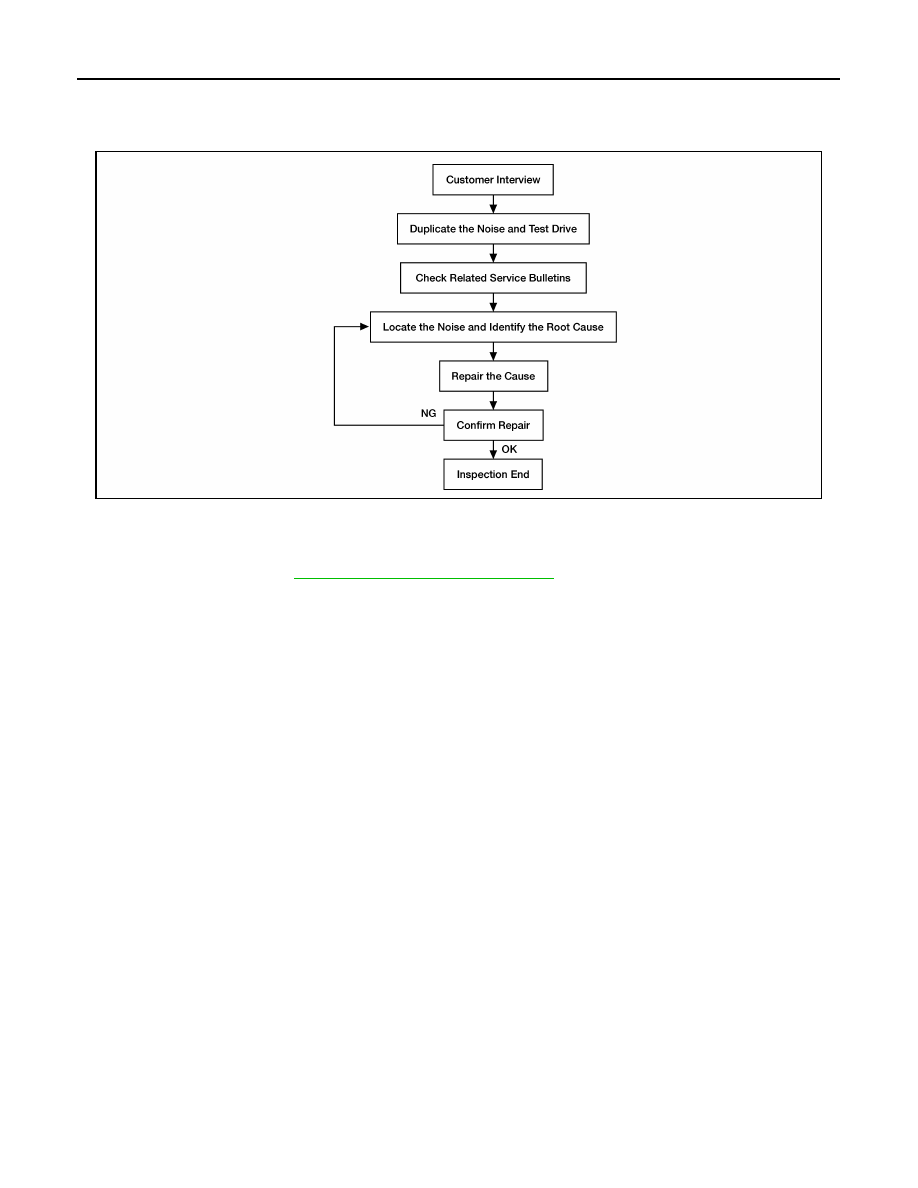

WORK FLOW

Customer Interview

Interview the costumer, if possible, to determine the conditions that exist when the noise occurs. Use the Diag-
nostic Worksheet during the interview to document the facts and conditions when the noise occurs and any
customers comments; refer to

RF-8, "DIAGNOSTIC WORKSHEET"

 . This information is necessary to dupli-

cate the conditions that exist when the noise occurs

●

The customer may not be able to provide a detail description or location of the noise. Attempt to obtain all
the facts and conditions that exist when the noise occurs (or does not occur).

●

If there is more than one noise in the vehicle , be sure to diagnose and repair the noise that the costumer
is concerned about. This can be accomplished by test driving the vehicle with the costumer.

●

After identifying the type of noise, isolate the noise in terms of its characteristics. The noise characteristics
are provided so the customer, service adviser and technician are all speaking the same language when
defining the noise.

–

Squeak-(Like tennis shoes on a clean floor)

•

Squeak characteristics include the light contact / fast movement / brought on by road conditions / hard
surfaces = higher pitch noise / softer surfaces = lower pitch noises / edge to surface = chirping.

–

Creak-(Like walking on an old wooden floor)

•

Creak characteristics include firm contact / slow movement / twisting with a rotational movement / pitch
dependent on materials / often brought on by activity.

–

Rattle-(Like shaking a baby rattle)

•

Rattle characteristics include the fast repeated contact / vibration or similar movement / loose parts / miss-
ing clip or fastener / incorrect clearance.

–

Knock-(Like a knock on a door)

•

Knock characteristics include hollow sound / something repeating / often brought on by driver action.

–

Tick-(Like a clock second hand)

•

Tick characteristics include light contact of light material / loose components / can be caused by driver
action on road conditions .

–

Thump-(Heavy, muffled knock noise)

•

Thump characteristics include softer knock / dead sound often brought on by activity.

–

Buzz-(Like a bumble bee)

•

Buzz characteristics include high frequency rattle / firm contact

●

Often the degree of acceptable noise level will vary depending upon the person. A noise that you may
judge as acceptable may be very irritating to the costumer.

ABT488

SQUEAK AND RATTLE TROUBLE DIAGNOSIS

RF-5

C

D

E

F

G

H

J

K

L

M

A

B

RF

●

Weather conditions, especially humidity and temperature, may have a great effect on noise level.

Duplicate the Noise and Test Drive

If possible, drive the vehicle with the customer until the noise is duplicated. Note any additional information on
the Diagnostic Worksheet regarding the conditions or locations of the noise. This information can be used to
duplicate the same conditions when you confirm the repair.
If the noise can be duplicated easily during the test drive, to help identify the source of the noise, try to dupli-
cate the noise with the vehicle stopped by doing one or all of the following:

1.

Close a door.

2.

Tap or push / pull around the area where the noise appears to be coming from.

3.

Rev the engine.

4.

Use a floor jack to recreate vehicle “twist”.

5.

At idle, apply engine load (electric load, half-clutch on M/T model, drive position on A/T model).

6.

Raise the vehicle on a hoist and hit a tire with rubber hammer.

●

Drive the vehicle and attempt to duplicate the conditions the customer states exist when the noise occurs.

●

If it is difficult to duplicate the noise, drive the vehicle slowly on an undulating or rough road to stress the
vehicle body.

Check Related Service Bulletins

After verifying the customer concern or symptom, check ASSIST for Technical Service Bulletins (TSBs)
related to that concern or symptom.
If a TSB relates to the symptom, follow the procedure to repair the noise.

Locate the Noise and Identify the Root Cause

1.

Narrow down the noise to a general area. To help pinpoint the source of the noise, use a listening tool
(Chassis Ear : J-39570, Engine Ear : J-39565 and mechanics stethoscope).

2.

Narrow down the noise to a more specific area and identify the cause of the noise by:

●

Removing the components in the area that you suspect the noise is coming from.

–

Do not use too much force when removing clips and fasteners, otherwise clips and fasteners can be bro-
ken or lost during the repair, resulting in the creation of new noise.

●

Tapping or pushing/pulling the component that you suspect is causing the noise.

–

Do not tap or push/pull the component with excessive force, otherwise the noise will be eliminated only
temporarily.

●

Feeling for a vibration with your hand by touching the component(s) that you suspect is (are) causing the
noise.

●

Placing a piece of paper between components that you suspect are causing the noise.

●

Looking for loose components and contact marks.

Refer to Generic Squeak and Rattle Troubleshooting,

Repair the Cause

●

If the cause is a loose component, tighten the component securely.

●

If the cause is insufficient clearance between components:

–

Separate components by repositioning or loosening and retightening the component, if possible.

–

insulate components with a suitable insulator such as urethane pads, foam blocks, felt cloth tape or ure-
thane tape. A Nissan Squeak and Rattle Kit (J-43980) is available through your authorized Nissan Parts
Department.

CAUTION:

Do not use excessive force as many components are constructed of plastic and may be damaged.
Always check with the Parts Department for the latest parts information.

●

The following material are contained in the Nissan Squeak and Rattle Kit (J-43980) Each item can be
ordered separately as needed.

●

URETHANE PADS (1.5 mm thick)

–

insulates connectors, harness, etc.

•

76268–9E005: 100 x 135 mm / 76884–71L01: 60 x 85 mm / 76884–71L02: 15 x 25 mm

●

INSULATOR (foam blocks)
