MT-38

[FS5R30A]

PREPARATION

PREPARATION

PFP:00002

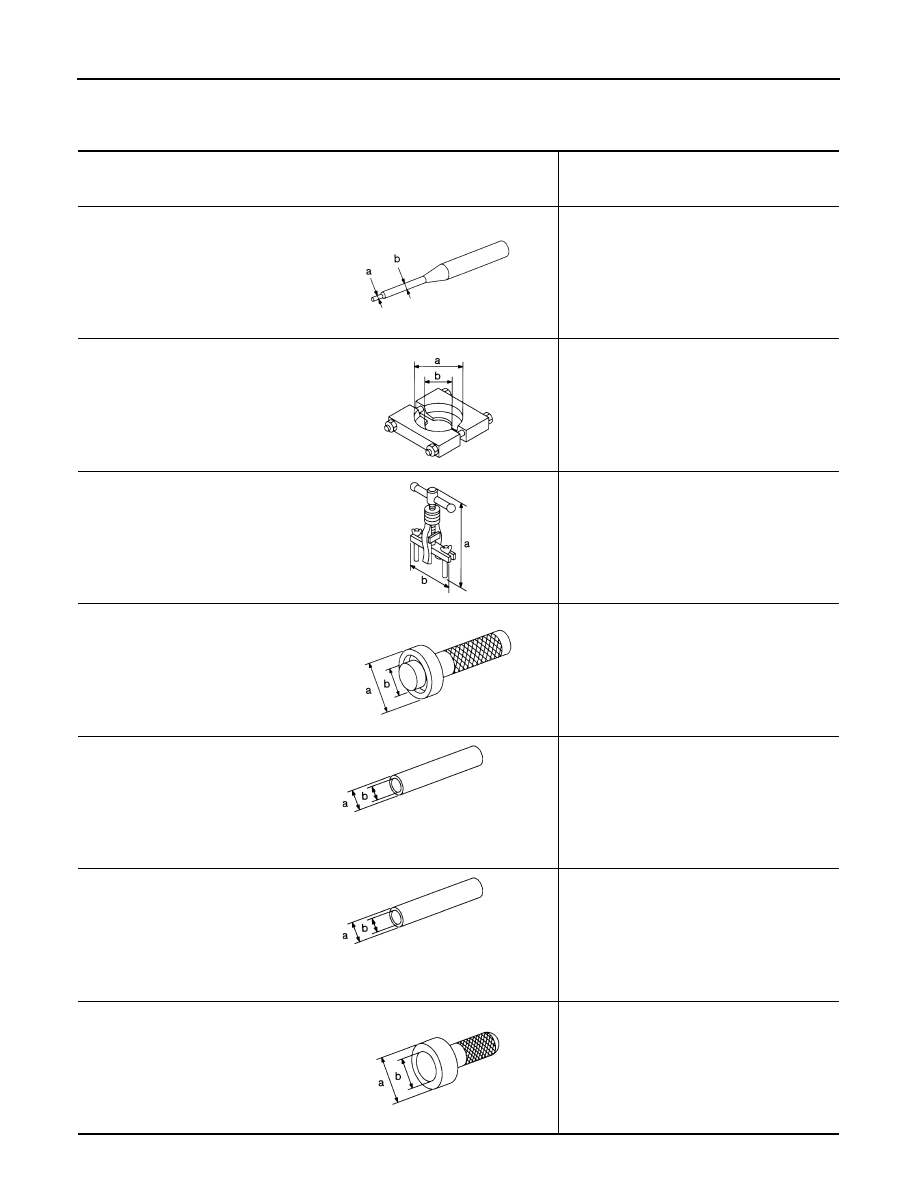

Special Service Tools

ECS007HU

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

ST23540000
(J25689-A)
Pin punch

Removing and installing retaining pin
a: 2.3 mm (0.091 in) dia.
b: 4 mm (0.16 in) dia.

ST30031000
(J22912-01)
Puller

Removing 1st & 2nd synchronizer assembly
Removing counter gear rear thrust bearing
Removing main drive bearing
Inspecting baulk ring wear
a: 90 mm (3.54 in) dia.
b: 50 mm (1.97 in) dia.

ST33290001
(J34286)
Puller

Removing rear oil seal
a: 250 mm (9.84 in)
b: 160 mm (6.30 in)

ST33230000
(

—

)

Drift

Removing mainshaft and counter gear
a: 51 mm (2.01 in) dia.
b: 28.5 mm (1.122 in) dia.

ST22350000
(J25678-01)
Drift

Removing counter gear front bearing (Use
with KV38100300)
a: 34 mm (1.34 in) dia.
b: 28 mm (1.10 in) dia.

KV38100300
(J25523)
Drift

Removing counter gear front bearing (Use
with ST22350000)
Installing counter gear rear bearing
a: 54 mm (2.13 in) dia.
b: 32 mm (1.26 in) dia.

ST30720000
1 (J34286)
2 (J34331)
Drift

1 Removing mainshaft front bearing
2 Installing mainshaft front bearing
a: 77 mm (3.03 in) dia.
b: 55.5 mm (2.185 in) dia.

NT442

NT411

NT414

NT084

NT065

NT065

NT115

PREPARATION

MT-39

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

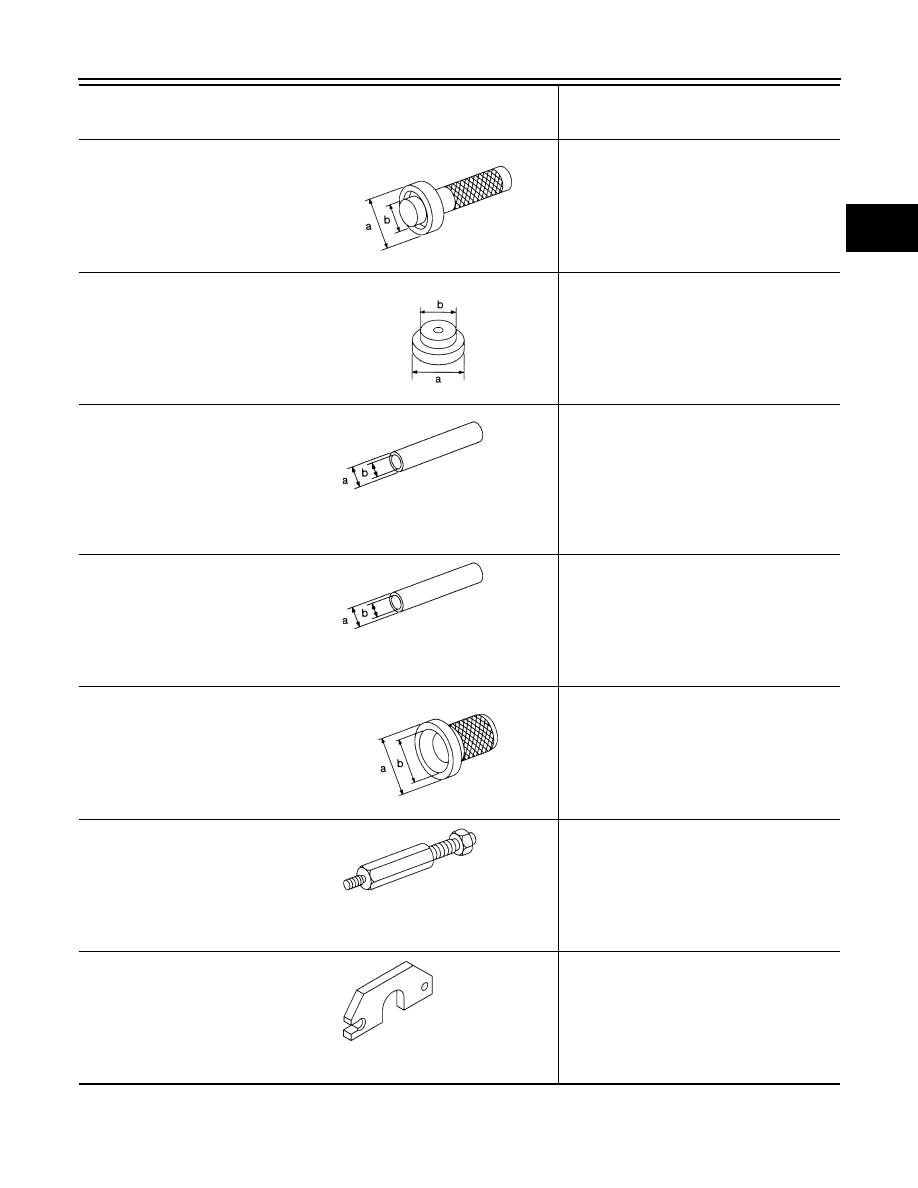

ST33210000
1 (J25523)
2 (J25803-01)
Drift

1 Installing counter gear front bearing
2 Installing front cover oil seal
a: 44 mm (1.73 in) dia.
b: 24.5 mm (0.965 in) dia.

ST30613000
(J25742-3)
Drift

Installing main drive gear bearing
a: 72 mm (2.83 in) dia.
b: 48 mm (1.89 in) dia.

ST37750000
1 (J34286)
2 (J34332)
3 (J34334)
4 (J25679-01)
Drift

1 Removing counter gear rear bearing
2 Installing OD gear bushing
2 Removing and installing mainshaft rear
bearing (4WD model)
2 Installing reverse cone
3 Installing reverse counter gear
4 Installing counter gear rear end bearing
a: 40 mm (1.57 in) dia.
b: 31 mm (1.22 in) dia.

ST22452000
(J34337)
Drift

Installing reverse synchronizer hub
Installing mainshaft rear bearing (2WD model)
a: 45 mm (1.77 in) dia.
b: 36 mm (1.42 in) dia.

ST33400001
(J26082)
Drift

Installing rear oil seal
a: 60 mm (2.36 in) dia.
b: 47 mm (1.85 in) dia.

(J26349-3)
Puller leg

Installing mainshaft and counter gear
(Use with J34328)

(J34328)
Puller

Installing mainshaft and counter gear
(Use with J26349-3)

Tool number
(Kent-Moore No.)
Tool name

Description

NT084

NT073

NT065

NT065

NT086

NT078

NT079

MT-40

[FS5R30A]

PREPARATION

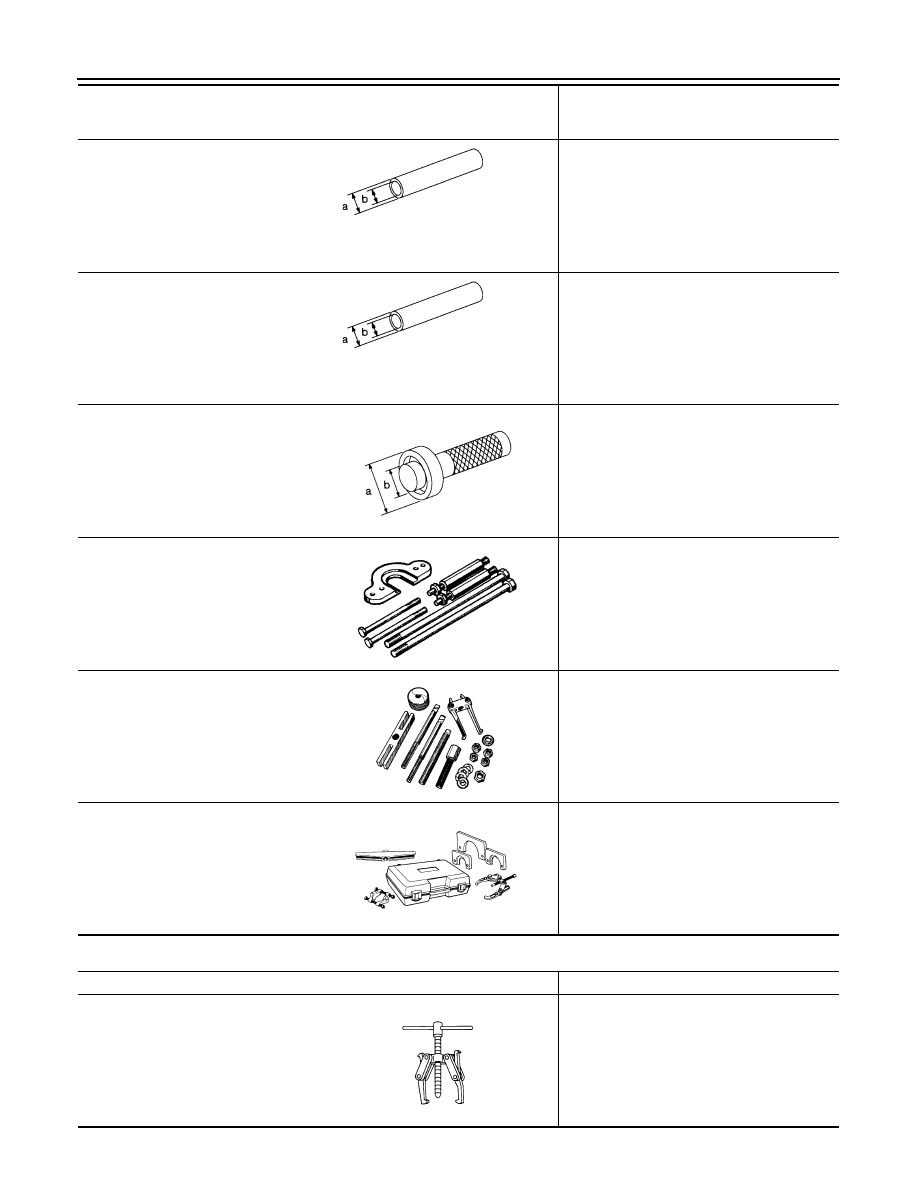

Commercial Service Tool

ECS007HV

(J26092)
Drift

Installing sub-gear snap ring
a: 44.5 mm (1.752 in) dia.
b: 38.5 mm (1.516 in) dia.

(J34342)
Drift

Installing OD main gear
Installing reverse gear bushing
a: 44.5 mm (1.752 in) dia.
b: 40.5 mm (1.594 in) dia.

ST33220000
(J25804-01)
Drift

Installing mainshaft rear bearing
a: 37 mm (1.46 in) dia.
b: 22 mm (0.87 in) dia.

(J-26349-A)
Bearing Remover and Installer Set

Removing and installing mainshaft bearing
(Use with J-25726-B)

(J-34286)
Rear Race Puller

Removing races

(J-39856)
Gear and Bearing Removal Kit

Removing gears and bearings

Tool number
(Kent-Moore No.)
Tool name

Description

NT065

NT065

NT084

WMT065

WMT066

WMT067

Tool name

Description

Puller

Removing counter gear rear end bearing
Removing mainshaft rear bearing (2WD mod-
el)
Removing reverse synchronizer hub
Removing reverse counter gear

NT077

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

MT-41

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

PFP:00003

NVH Troubleshooting Chart

ECS007HW

Use the chart below to help you find the cause of the problem. The numbers indicate the order of the inspec-
tion. If necessary, repair or replace these parts.

Reference page

MA

-3

6

MT

-5

9

MT

-6

3

MT

-6

5

SUSPECTED PARTS
(Possible cause)

O

IL (

L

e

v

el

 l

o

w

)

O

IL

 (

W

rong)

O

IL

 (

Leve

l t

oo hi

gh)

GASKET (

D

am

ag

ed)

OI

L

 SEAL

 (

W

or

n

or

 da

m

a

ged)

O

-R

IN

G

 (

W

or

n or

 da

m

a

ged)

CHECK

PL

UG

RETURN SPRING

 AND CHECK

BAL

L (

W

o

rn or

 d

a

m

aged

)

SHI

F

T FORK

(W

or

n)

G

EAR

 (

W

o

rn

or

 da

m

aged)

BEARING

 (

W

or

n or

 dam

ag

ed)

BAU

LK R

IN

G

 (

W

or

n

 o

r dam

age

d)

IN

SE

R

T

 SPR

IN

G

 (

D

am

aged

)

Symptom

Noise

1

2

3

3

Oil leakage

3

1

2

2

2

Hard to shift or will not shift

1

1

2

2

Jumps out of gear

1

2

2
