MT-2

SHIFT CONTROL COMPONENTS ........................... 63

Disassembly ........................................................... 63
Inspection ............................................................... 63
Assembly ................................................................ 63

GEAR COMPONENTS .............................................. 65

Disassembly ........................................................... 65
Inspection ............................................................... 69

GEARS AND SHAFTS  ........................................ 69
SYNCHRONIZERS ............................................. 69
BEARINGS .......................................................... 70

Assembly ................................................................ 70

SERVICE DATA AND SPECIFICATIONS (SDS)  ...... 81

General Specifications ............................................ 81
Gear End Play  ........................................................ 81

Clearance Between Single Baulk Ring and Gear ...81

DOUBLE BAULK RING  .......................................82

Distance Between Rear Surface of Reverse Cone
and Reverse Baulk Ring  .........................................82
Available Snap Ring ................................................82

MAIN DRIVE GEAR SNAP RING  ........................82
MAINSHAFT FRONT BEARING SNAP RING .....82
COUNTER GEAR REAR SNAP RING  ................83

Available C-ring .......................................................83

MAINSHAFT C-RING  ..........................................83

Available Shim and Washer  ....................................83

TABLE FOR SELECTING PROPER COUNTER
GEAR FRONT BEARING SHIM  ..........................83
REVERSE IDLER REAR THRUST WASHER  .....83

PREPARATION

MT-3

[FS5W71C]

D

E

F

G

H

I

J

K

L

M

A

B

MT

PREPARATION

PFP:00002

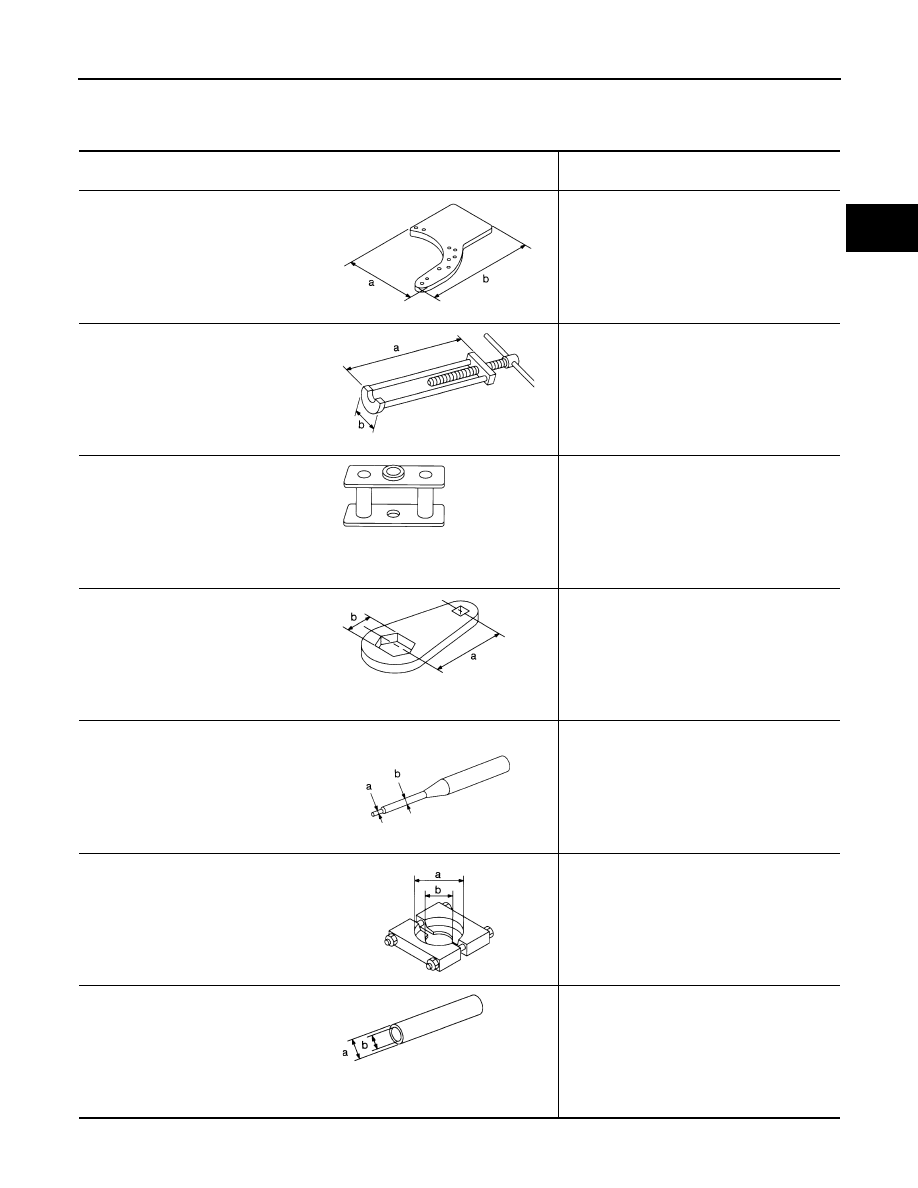

Special Service Tools

ECS007H9

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number (Kent-Moore No.) Tool
name

Description

ST23810001
(

—

)

Adapter setting plate

Fixing adapter plate with gear assembly
a: 166 mm (6.54 in)
b: 270 mm (10.63 in)

KV32101330
(See J34286)
Puller

Removing overdrive mainshaft bearing
a: 447 mm (17.60 in)
b: 100 mm (3.94 in)

KV31100401
(

—

)

Transmission press stand

Pressing counter gear, mainshaft, counter
drive gear and main drive gear

ST22520000
(J26348)
Wrench

Tightening mainshaft lock nut
a: 100 mm (3.94 in)
b: 41 mm (1.61 in)

ST23540000
(J25689-A)
Pin punch

Removing and installing fork rod retaining pin
a: 2.3 mm (0.091 in) dia.
b: 4 mm (0.16 in) dia.

ST30031000
(J22912-01)
Puller

Removing and installing 1st gear bushing
Removing main drive gear ball bearing
a: 90 mm (3.54 in) dia.
b: 50 mm (1.97 in) dia.

ST23860000
(

—

)

Drift

Installing counter drive gear
a: 38 mm (1.50 in) dia.
b: 33 mm (1.30 in) dia.

NT407

NT408

NT068

NT409

NT442

NT411

NT065

MT-4

[FS5W71C]

PREPARATION

ST22360002
(J25679-01)
Drift

Installing counter gear front and rear end
bearings
a: 29 mm (1.14 in) dia.
b: 23 mm (0.91 in) dia.

ST22350000
(J25678-01)
Drift

Installing OD gear bushing
a: 34 mm (1.34 in) dia.
b: 28 mm (1.10 in) dia.

ST23800000
(J25691-01)
Drift

Installing front cover oil seal
a: 44 mm (1.73 in) dia.
b: 31 mm (1.22 in) dia.

ST33400001
(J26082)
Drift

Installing rear oil seal
a: 60 mm (2.36 in) dia.
b: 47 mm (1.85 in) dia.

ST33290001
(J34286)
Puller

Removing rear oil seal
a: 250 mm (9.84 in)
b: 160 mm (6.30 in)

ST30720000
(J25405)
Drift

Installing mainshaft ball bearing
a: 77 mm (3.03 in) dia.
b: 55.5 mm (2.185 in) dia.

ST30613000
(J25742-3)
Drift

Installing main drive gear ball bearing
a: 71.5 mm (2.815 in) dia.
b: 47.5 mm (1.870 in) dia.

Tool number (Kent-Moore No.) Tool
name

Description

NT065

NT065

NT065

NT086

NT414

NT115

NT073

PREPARATION

MT-5

[FS5W71C]

D

E

F

G

H

I

J

K

L

M

A

B

MT

Commercial Service Tools

ECS007HA

ST33200000
(J26082)
Drift

Installing counter rear bearing and counter
gear assembly
a: 60 mm (2.36 in) dia.
b: 44.5 mm (1.752 in) dia.

(J-26349-A)
Bearing Remover and Installer Set

Removing and installing mainshaft bearing
(Use with J-25726-B)

(J-34286)
Rear Race Puller

Removing races

(J-39856)
Gear and Bearing Removal Kit

Removing gears and bearings

Tool number (Kent-Moore No.) Tool
name

Description

NT091

WMT065

WMT066

WMT067

Tool name

Description

Puller

Removing counter bearings, counter drive
and OD gears

Drift

Installing countershaft rear end bearing
a: 40 mm (1.57 in) dia.
b: 30 mm (1.18 in) dia.

NT077

NT074
