HEADLAMP (FOR USA)

Wiring Diagram — H/LAMP —

EKS006V9

WKWA0355E

HEADLAMP (FOR USA)

LT-7

C

D

E

F

G

H

I

J

L

M

A

B

LT

Trouble Diagnoses

EKS006VA

Symptom

Possible cause

Repair order

Neither headlamp LH nor headlamp
RH operate.

1. Lighting switch

1. Check lighting switch.

Headlamp LH does not operate, but
headlamp RH operates properly.

1. Bulb

2. Headlamp LH ground circuit

3. 15A fuse

4. Lighting switch

1. Check bulb.

2. Check continuity between headlamp LH terminal E and

grounds E12 and E54.

3. Check 15A fuse (No. 38, located in fuse and fusible link

box). Verify battery positive voltage is present at termi-
nal 5 of lighting switch.

4. Check lighting switch.

Headlamp RH does not operate,
but headlamp LH operates properly.

1. Bulb

2. Headlamp RH ground circuit

3. 15A fuse

4. Lighting switch

1. Check bulb.

2. Check continuity between headlamp RH terminal E and

grounds E12 and E54.

3. Check 15A fuse (No. 37, located in fuse and fusible link

box). Verify battery positive voltage is present at termi-
nal 8 of lighting switch.

4. Check lighting switch.

High beam LH does not operate,
but low beam LH operates.

1. Bulb

2. Open in high beam LH circuit

3. Lighting switch

1. Check bulb.

2. Check R/G wire between lighting switch terminal 6 and

headlamp LH terminal M for an open circuit.

3. Check lighting switch.

Low beam LH does not operate, but
high beam LH operates.

1. Bulb

2. Open in low beam LH circuit

3. Lighting switch

1. Check bulb.

2. Check R wire between lighting switch terminal 7 and

headlamp LH terminal D for an open circuit.

3. Check lighting switch.

High beam RH does not operate,
but low beam RH operates.

1. Bulb

2. Open in high beam RH circuit

3. Lighting switch

1. Check bulb.

2. Check R/W wire between lighting switch terminal 9 and

headlamp RH terminal M for an open circuit.

3. Check lighting switch.

Low beam RH does not operate,
but high beam RH operates.

1. Bulb

2. Open in low beam RH circuit

3. Lighting switch

1. Check bulb.

2. Check R/B wire between lighting switch terminal 10

and headlamp RH terminal D for an open circuit.

3. Check lighting switch.

High beam indicator does not work.

1. Bulb

2. High beam indicator ground cir-

cuit

3. Open in high beam circuit

1. Check bulb in combination meter.

2. Check continuity between combination meter terminal

10 and grounds M14 and M68.

3. Check R/G wire between lighting switch terminal 6 and

combination meter terminal 11 for an open circuit.

LT-8

HEADLAMP (FOR USA)

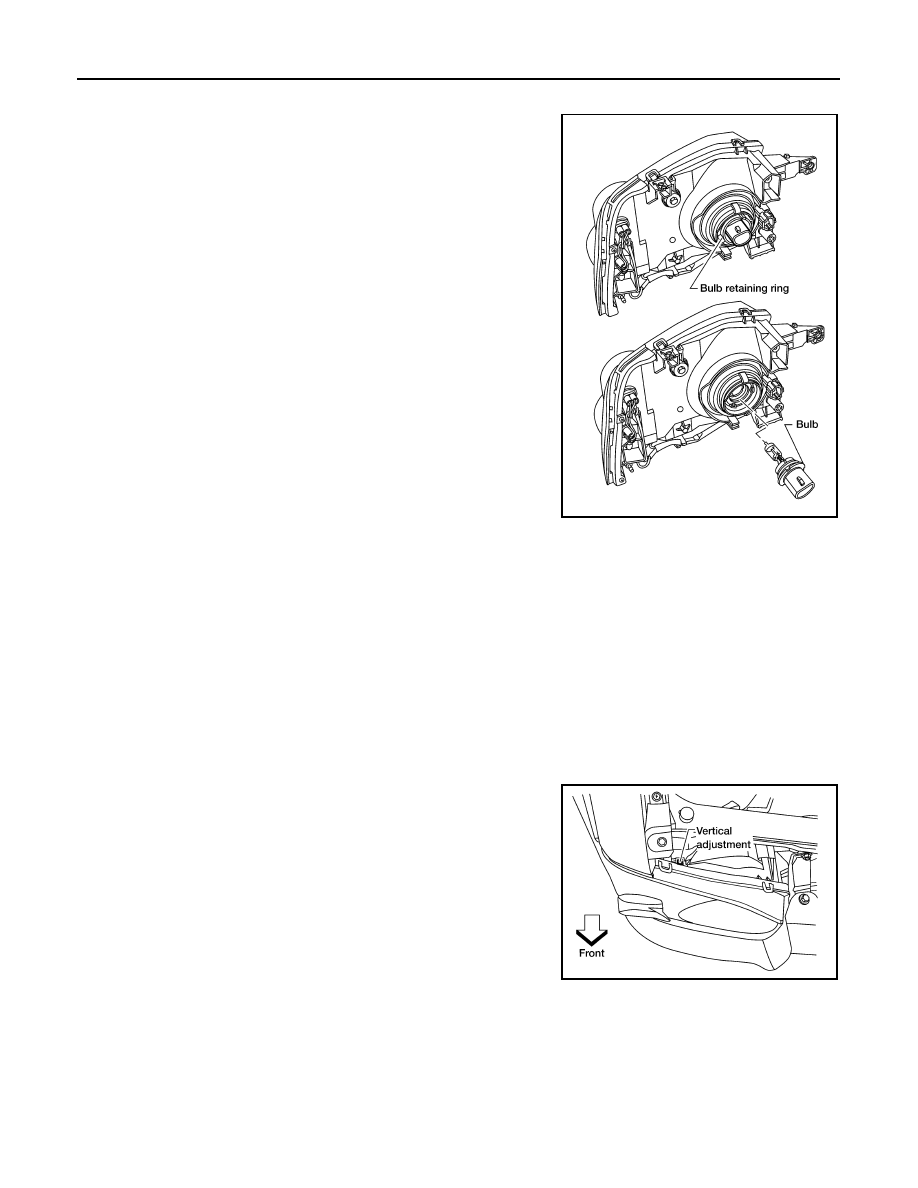

Bulb Replacement

EKS006VB

The headlamp is a semi-sealed beam type which uses a replaceable
halogen bulb. The bulb can be replaced from the engine compart-
ment side without removing the headlamp body.

●

Grasp only the plastic base when handling the bulb. Never
touch the glass envelope.

1.

Disconnect the battery cable.

2.

Disconnect the harness connector from the back side of the
bulb.

3.

Remove bulb retaining ring.

4.

Remove the headlamp bulb carefully. Do not shake or rotate the
bulb when removing it.

5.

Install in the reverse order of removal.

CAUTION:

Do not leave headlamp reflector without bulb for a long period
of time. Dust, moisture, smoke, etc. entering headlamp body
may affect the performance of the headlamp. Remove headlamp
bulb from the headlamp reflector just before a replacement bulb
is installed.

Aiming Adjustment

EKS006VC

When performing headlamp aiming adjustment, use an aiming wall screen.
For details, refer to local regulations.
Before performing aiming adjustment, check the following.

1.

Keep all tires inflated to correct pressures.

2.

Place vehicle on flat surface.

3.

See that the vehicle is unloaded (except for full levels of coolant, engine oil and fuel, and spare
tire, jack, and tools). Have the driver or equivalent weight placed in the driver's seat.

LOW BEAM

NOTE:
The horizontal headlamp aim cannot be adjusted. Only vertical aim is adjustable.

1.

Turn headlamp low beam on.

2.

Use adjusting screw to adjust the vertical aim of the lamp.

●

Cover the opposite lamp and ensure fog lamps, if
equipped, are turned off.

LEL376A

LEL378A

HEADLAMP (FOR USA)

LT-9

C

D

E

F

G

H

I

J

L

M

A

B

LT

●

Adjust beam pattern until cut-off line (top edge of illumination area) is positioned at same height
off ground as bulb center (on H-line). Measure cut-off line within distance A on H-line. See aim-
ing chart following.

If the vehicle front body has been repaired and/or the headlamp assembly has been replaced, check aiming.
Use the aiming chart shown in the figure.

●

Basic illuminating area (shaded) for adjustment should be within the range shown on the aiming
chart. Adjust headlamps accordingly.

WEL536A
