Self-Diagnostic Results Mode

Self-diagnostic item

Malfunction detecting condition

Check system

FR LH SENSOR- 1
[C1104]

Circuit of front LH wheel sensor is open, shorted or sensor power
voltage is unusual

BRC-35, "Inspection 1
Wheel Sensor System"



(Note 1)

RR RH SENSOR- 1
[C1101]

Circuit of rear RH wheel sensor (4WD) or rear sensor (2WD) is
open, shorted or sensor voltage is unusual

FR RH SENSOR- 1
[C1103]

Circuit of front RH wheel sensor is open, shorted or sensor volt-
age is unusual

RR LH SENSOR- 1
[C1102]

Circuit of rear LH wheel sensor (4WD) or rear sensor (2WD) is
open, shorted or sensor voltage is unusual

FR LH SENSOR- 2
[C1108]

ABS actuator and electric unit (control unit) cannot identify sen-
sor pulses, because of large gap between wheel sensor and sen-
sor rotor.

RR RH SENSOR- 2
[C1105]

ABS actuator and electric unit (control unit) cannot identify sen-
sor pulses, because of large gap between wheel sensor and sen-
sor rotor.

FR RH SENSOR- 2
[C1107]

ABS actuator and electric unit (control unit) cannot identify sen-
sor pulses, because of large gap between wheel sensor and sen-
sor rotor.

RR LH SENSOR- 2
[C1106]

ABS actuator and electric unit (control unit) cannot identify sen-
sor pulses, because of large gap between wheel sensor and sen-
sor rotor.

STOP LAMP SW
[C1116]

Stop lamp switch circuit is open.

BRC-40, "Inspection 6
Stop Lamp Switch and
Circuit"

PRESS SEN CIRCUIT
[C1142]

Pressure switch signal line is open or shorted, or pressure switch
is malfunctioning (2WD models).

BRC-37, "Inspection 3
Pressure Switch and Cir-
cuit Between Pressure
Switch and ABS Actuator
and Electric Unit (Control
Unit)"

FR LH IN ABS SOL
[C1120]

Circuit of front LH IN ABS solenoid is open or shorted, or control
line is open or shorted to power supply or ground.

BRC-38, "Inspection 4
Solenoid Valve and Cir-
cuits"

FR LH OUT ABS SOL
[C1121]

Circuit of front LH OUT ABS solenoid is open or shorted, or con-
trol line is open or shorted to power supply or ground.

RR RH IN ABS SOL
[C1126]

Circuit of rear RH IN ABS solenoid is open or shorted, or control
line is open or shorted to power supply or ground.

RR RH OUT ABS SOL
[C1127]

Circuit of rear RH OUT ABS solenoid is open or shorted, or con-
trol line is open or shorted to power supply or ground.

FR RH IN ABS SOL
[C1122]

Circuit of front RH IN ABS solenoid is open or shorted, or control
line is open or shorted to power supply or ground.

FR RH OUT ABS SOL
[C1123]

Circuit of front RH OUT ABS solenoid is open or shorted, or con-
trol line is open or shorted to power supply or ground.

RR LH IN ABS SOL
[C1124]

Circuit of rear LH IN ABS solenoid is open or shorted, or control
line is open or shorted to power supply or ground.

RR LH OUT ABS SOL
[C1125]

Circuit of rear LH OUT ABS solenoid is open or shorted, or con-
trol line is open or shorted to power supply or ground.

PUMP MOTOR (Note 2)
[C1111]

During actuator motor operation with ON, when actuator motor
turns OFF or when control line for actuator motor relay is open.

BRC-39, "Inspection 5
Actuator Motor, Motor
Relay, and Circuit"

During actuator motor operation with OFF, when actuator motor
turns ON or when control line for relay is shorted to ground.

ABS SENSOR
[ABNORMAL SIGNAL]
[C1115]

Wheel sensor input is abnormal.

BRC-35, "Inspection 1
Wheel Sensor System"



(Note 1)

BRC-28

[ABS]

TROUBLE DIAGNOSIS

Note 1. If wheel sensor 2 for each wheel is indicated, check ABS actuator and electric unit (control unit) power supply voltage in addition
to wheel sensor circuit check.
Note 2: "ACTUATOR RLY" on the CONSULT-II self-diagnosis results indicates the malfunction of the actuator motor relay or circuit.

BATTERY VOLTAGE
[ABNORMAL]
[C1109]

ABS actuator and electric unit (control unit) power voltage is too
low.

BRC-41, "Inspection 7
ABS Actuator and Elec-
tric Unit (Control Unit)
Power Supply and
Ground Circuit"

CONTROLLER FAILURE
[C1110]

Internal malfunction of ABS actuator and electric unit (control
unit)

BRC-36, "Inspection 2
ABS Actuator and Elec-
tric Unit (Control Unit)
System"

DECEL G-SENSOR
[C1113]
(4WD models)

Decel G-sensor is malfunctioning or signal line of decel G-sensor
is open or shorted

BRC-44, "Inspection 9
When "DECEL G-SEN-
SOR" Appears on Self-
Diagnosis Results Dis-
play (4WD Models)"

ACTUATOR
[C1140]

Actuator solenoid valve relay is ON, even if control unit sends off
signal

BRC-39, "Inspection 5
Actuator Motor, Motor
Relay, and Circuit"

Actuator solenoid valve relay is OFF, even if control unit sends on
signal

Self-diagnostic item

Malfunction detecting condition

Check system

TROUBLE DIAGNOSIS

BRC-29

[ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

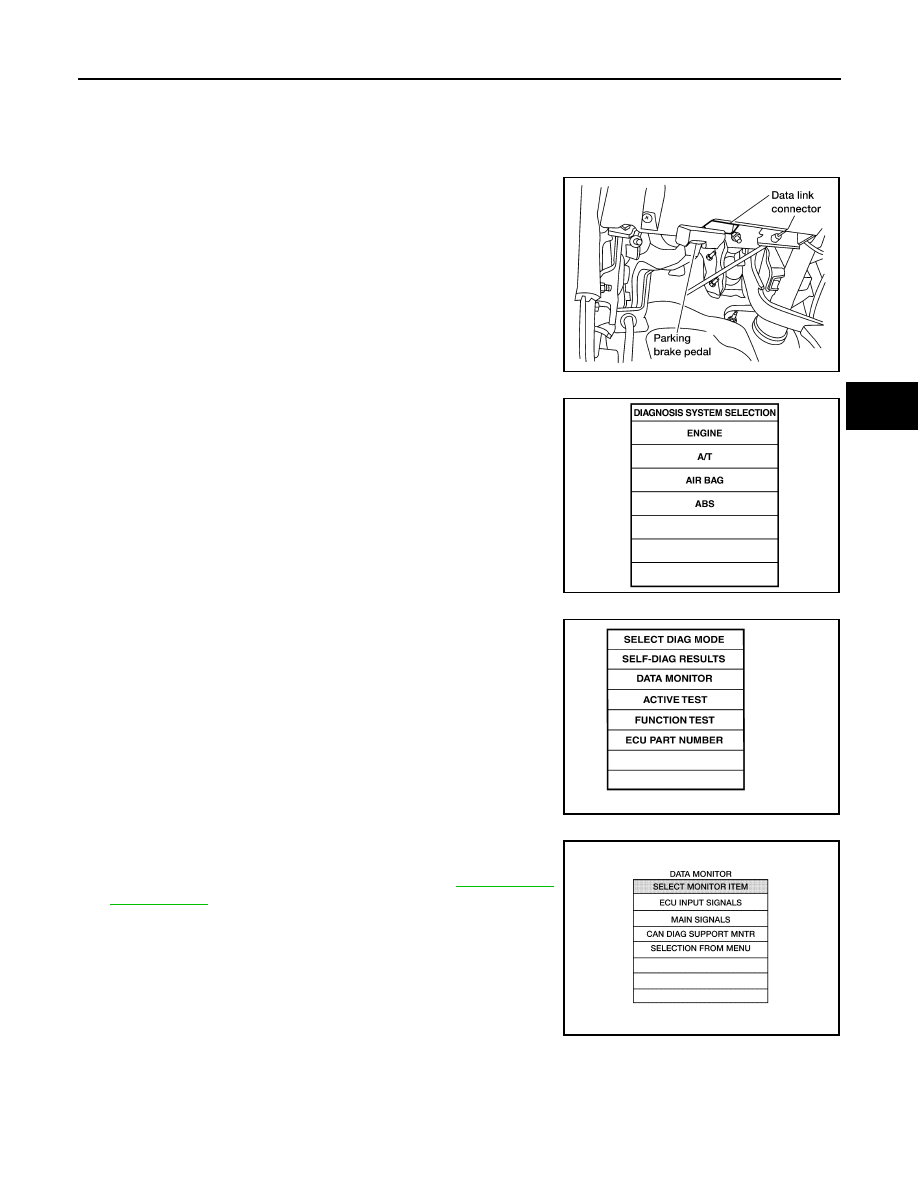

DATA MONITOR

●

For details of data monitor function, refer to “CONSULT-II Instruction Manual”.

Operation Procedure

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to data link connector.

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II
CONVERTER, malfunctions might be detected in self-diag-
nosis depending on control unit which carry out CAN com-
munication.

3.

Turn ignition switch ON.

4.

Touch “START” on display.

5.

Touch “ABS” on display.

6.

Touch “DATA MONITOR”.

7.

Return to monitor item selection screen and touch any of “ECU
INPUT SIGNALS”,  “MAIN SIGNALS”, "CAN DIAG SUPPORT
MNTR" or "SELECTION FROM MENU". Refer to

BRC-30, "Dis-

play Item List"

 .

8.

Touch “START”.

9.

Screen of data monitor is displayed.

LEC104A

PBR385C

WFIA0043E

LFIA0141E

BRC-30

[ABS]

TROUBLE DIAGNOSIS

Display Item List

×:Applicable

Item

(Unit)

Data monitor item selection

Remarks

ECU INPUT

SIGNALS

MAIN

SIGNALS

SELECTION

FROM MENU

FR RH SENSOR
 (km/h, MPH)

×

×

×

Wheel speed calculated by front RH
wheel sensor signal is displayed.

FR LH SENSOR
 (km/h, MPH)

×

×

×

Wheel speed calculated by front LH
wheel sensor signal is displayed.

RR RH SENSOR
 (km/h, MPH) (4WD)

×

×

×

Wheel speed calculated by rear RH
wheel sensor signal is displayed.

RR LH SENSOR
 (km/h, MPH) (4WD)

×

×

×

Wheel speed calculated by rear LH
sensor signal is displayed.

RR LH SENSOR
 (km/h, MPH) (2WD)

×

×

×

Wheel speed calculated by rear
wheel sensor signal is displayed.

BATTERY VOLT
(V)

×

×

×

Voltage supplied to ABS actuator
and electric unit (control unit) is dis-
played.

SLCT LVR POSI

×

×

×

Shift position judged by PNP switch
signal.

PRESS SW
(ON/OFF) (2WD)

×

–

×

Brake fluid pressure detected by
pressure switch is displayed.

STOP LAMP SW
(ON/OFF)

×

×

×

Stop lamp switch (ON/OFF) status
is displayed.

ABS WARN LAMP
(ON/OFF)

–

×

×

ABS warning lamp (ON/OFF) status
is displayed.

FR LH IN SOL
(ON/OFF)

–

×

×

Front LH IN ABS solenoid (ON/
OFF) status is displayed.

FR LH OUT SOL
(ON/OFF)

–

×

×

Front LH OUT ABS solenoid (ON/
OFF) status is displayed.

RR RH IN SOL
(ON/OFF)

–

×

×

Rear RH IN ABS solenoid (ON/
OFF) status is displayed.

RR RH OUT SOL
(ON/OFF)

–

×

×

Rear RH OUT ABS solenoid (ON/
OFF) status is displayed.

FR RH IN SOL
(ON/OFF)

–

×

×

Front RH IN ABS solenoid (ON/
OFF) status is displayed.

FR RH OUT SOL
(ON/OFF)

–

×

×

Front RH OUT ABS solenoid (ON/
OFF) status is displayed.

RR LH IN SOL
(ON/OFF)

–

×

×

Rear LH IN ABS solenoid (ON/OFF)
status is displayed.

RR LH OUT SOL
(ON/OFF)

–

×

×

Rear LH OUT ABS solenoid (ON/
OFF) status is displayed.

MOTOR RELAY
(ON/OFF)

–

×

×

ABS motor relay signal (ON/OFF)
status is displayed.

ACTUATOR RLY
(ON/OFF)

–

×

×

ABS actuator relay signal (ON/OFF)
status is displayed.

ABS FAIL SIG
(ON/OFF)

–

–

×

ABS fail signal (ON/OFF) status is
displayed.

EBD FAIL SIG
(ON/OFF)

–

–

×

EBD fail signal (ON/OFF) status is
displayed.

EBD SIGNAL
(ON/OFF)

–

–

×

EBD operation (ON/OFF) status is
displayed.

ABS SIGNAL
(ON/OFF)

–

–

×

ABS operation (ON/OFF) status is
displayed.
