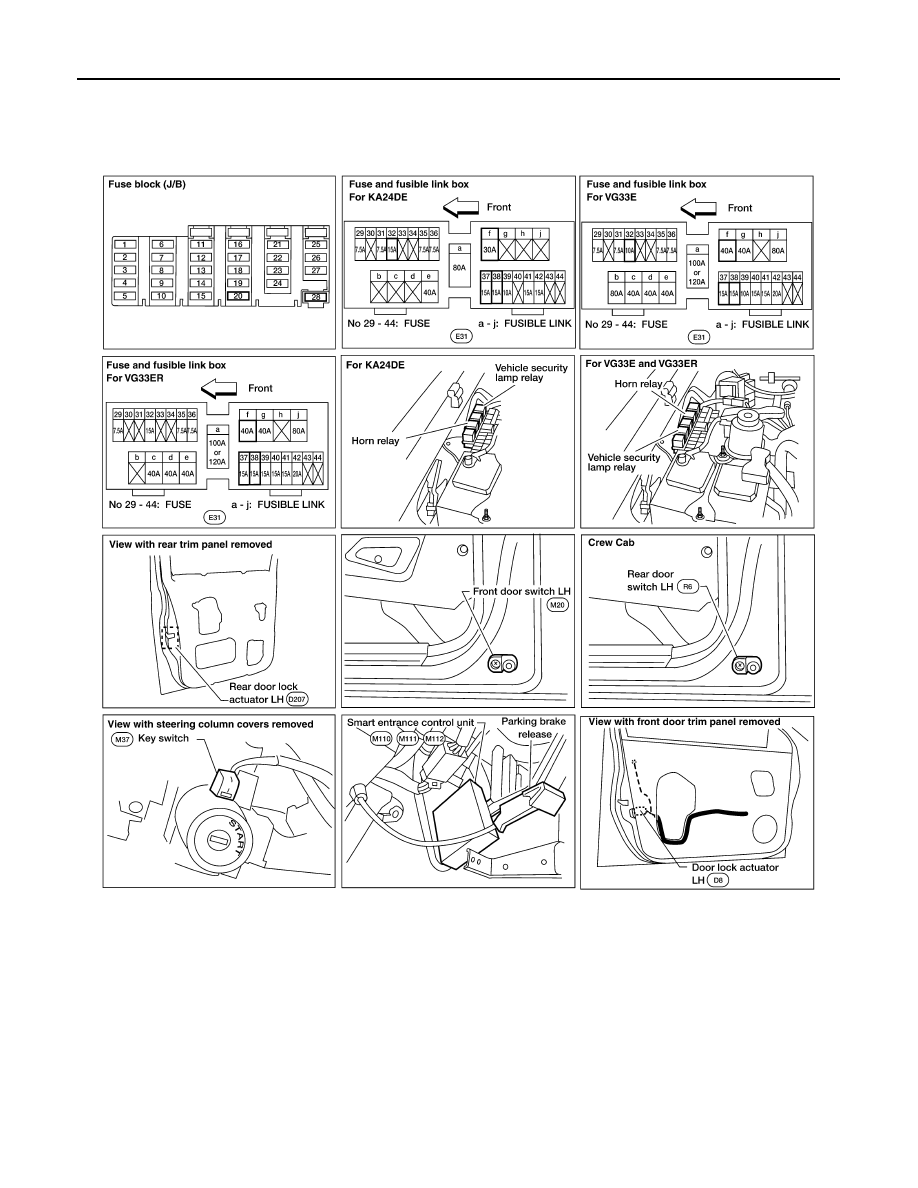

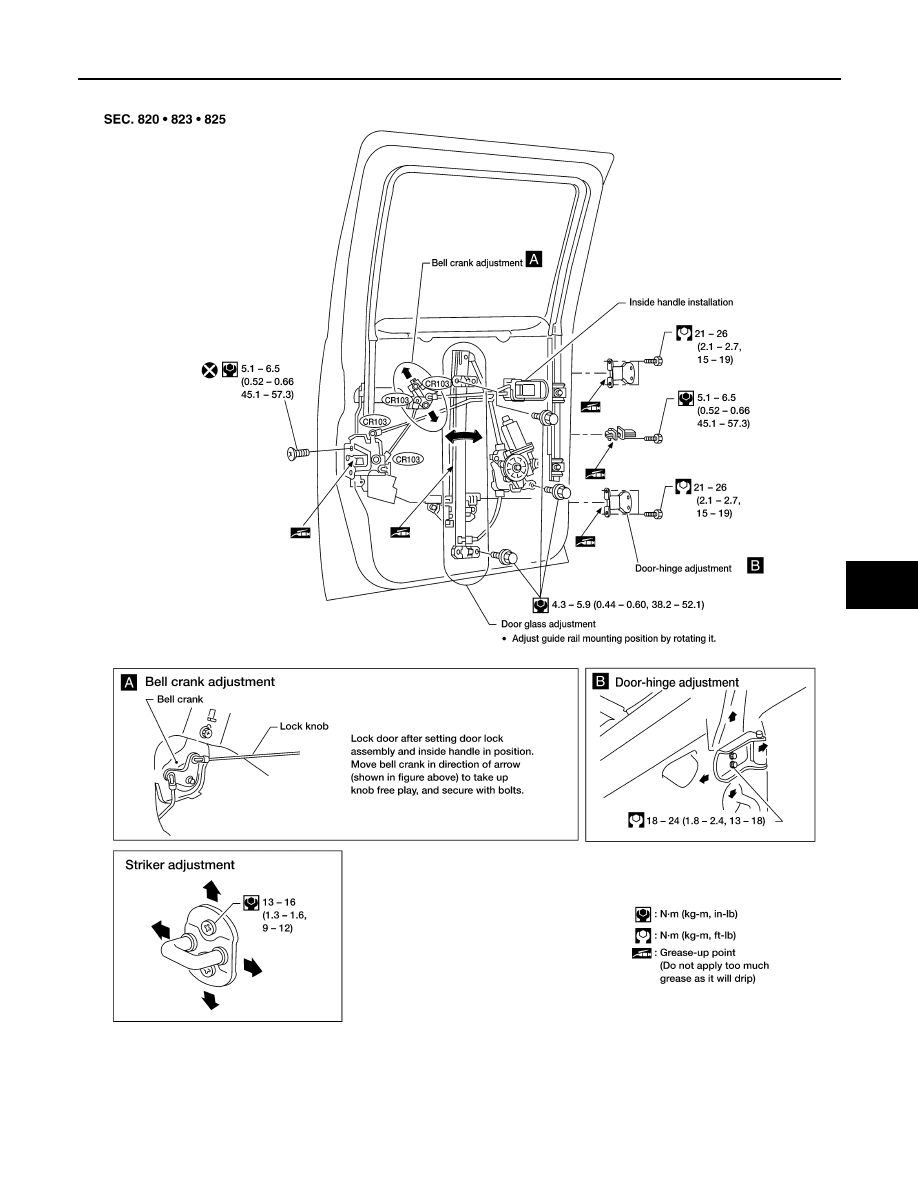

POWER DOOR LOCK SYSTEM BL-25 C D E F G H J K L M A B BL DOOR LOCK ACTUATOR CHECK 1. CHECK DOOR LOCK ACTUATOR CIRCUIT Check voltage for door lock actuator circuits on smart entrance control unit connector M112 terminal 54 (L), 55 Refer to BL-16, "Wiring Diagram — D/LOCK —" OK or NG OK >> GO TO 2. NG >> Replace smart entrance control unit. (Before replacing smart entrance control unit, perform other procedures indicated in “SYMPTOM CHART”.) 2. CHECK DOOR LOCK ACTUATOR 1. Disconnect door lock actuator harness connector. – D8 Front door lock actuator LH – D108 Front door lock actuator RH – D207 Rear door lock actuator LH (4 door models) – D307 Rear door lock actuator RH (4 door models) 2. Apply 12V direct current to door lock actuator and check operation. OK or NG OK >> Check harness for open or short between smart entrance control unit and door lock actuator. NG >> Replace door lock actuator. WEL368A LEL830A |
