SEM032F

3.

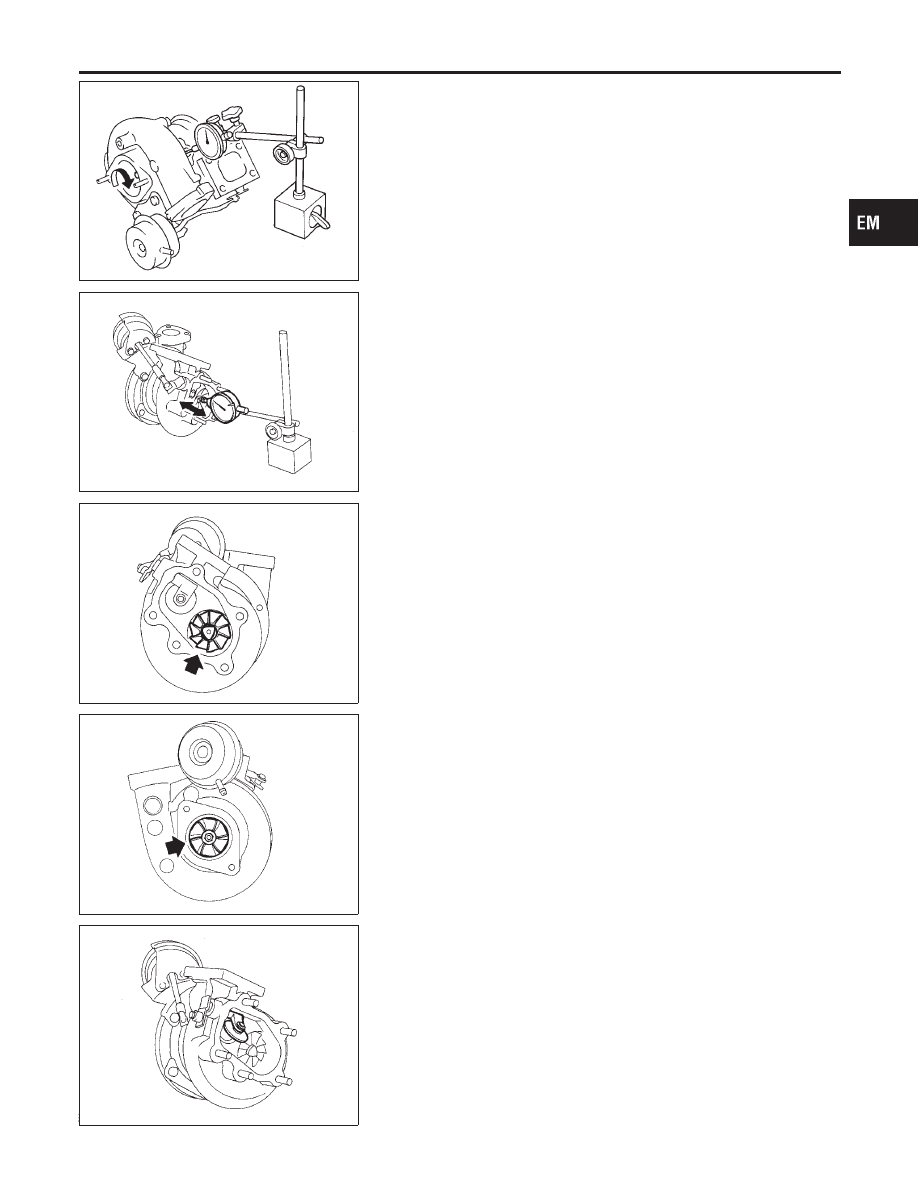

Measure rotor shaft runout.

Runout (Total indicator reading):

Standard

0.056 - 0.127 mm (0.0022 - 0.0050 in)

SEM827D

4.

Measure rotor shaft end play.

End play:

Standard

0.013 - 0.097 mm (0.0005 - 0.0038 in)

I

Do not allow wheels to turn when axial play is being mea-
sured.

SEM828D

TURBINE WHEEL

NMEM0050S03

Check turbine wheel for the following.

I

Oil

I

Carbon deposits

I

Deformed fins

I

Contact with turbine housing

SEM829D

COMPRESSOR WHEEL

NMEM0050S04

Check compressor wheel for the following.

I

Oil

I

Deformed fins

I

Contact with compressor housing

SEM830D

WASTEGATE VALVE

NMEM0050S05

Remove rod pin and check wastegate valve for cracks, deforma-
tion and smooth movement. Check valve seat surface for smooth-
ness.

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TURBOCHARGER

Inspection (Cont’d)

EM-61

SEM831D

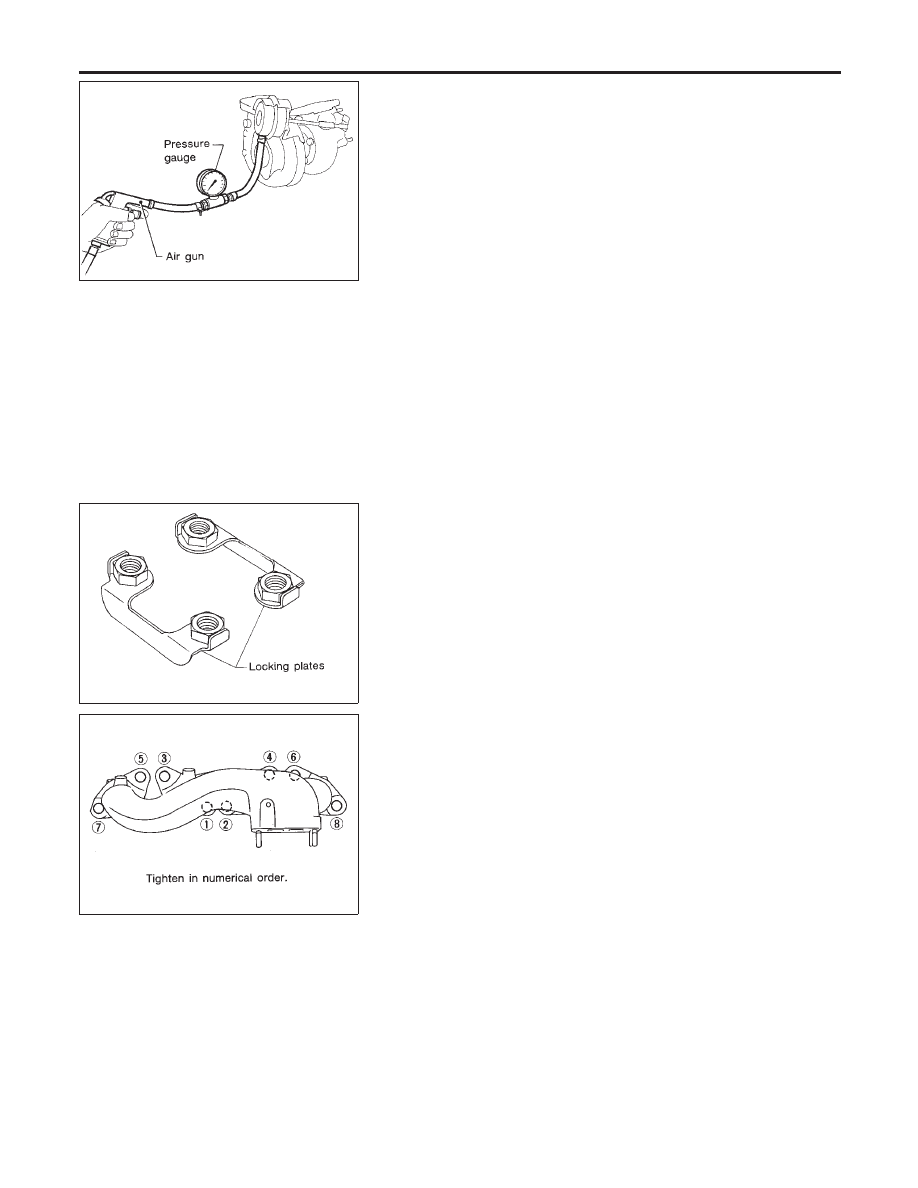

WASTEGATE VALVE ACTUATOR

NMEM0050S06

Apply compressed air to wastegate valve actuator and check it for
smooth movement.

I

Do not applying compressed air to the actuator continu-
ously.

I

The air pressure should be in the range of 38.7 to 44.0 kPa
(290 to 330 mmHg, 11.42 to 12.99 inHg).

Assembly

NMEM0051

Assembly is the reverse order of disassembly.

I

Install gasket between exhaust manifold and turbocharger with
lappet side facing exhaust manifold.

SEM832D

I

Bend locking plates along the side of turbocharger fastening
nuts.

SEM033F

Installation

NMEM0052

1.

Install exhaust manifold fixing nuts.

2.

Installation is the reverse order of removal.

I

Install oil tubes and water tubes in the following order, aligning
the mating marks.
a. Oil feed tube
b. Water return tube
c. Water feed tube
d. Oil return tube

I

When installing oil and water tubes, first hand-tighten
bolts connecting tubes, then slightly tighten bracket
securing bolts. Finally, tighten bolts securely.

I

Be careful not to deform tubes.

TURBOCHARGER

Inspection (Cont’d)

EM-62

I

After installation, run engine for a few minutes, and check
for oil or water leakage.

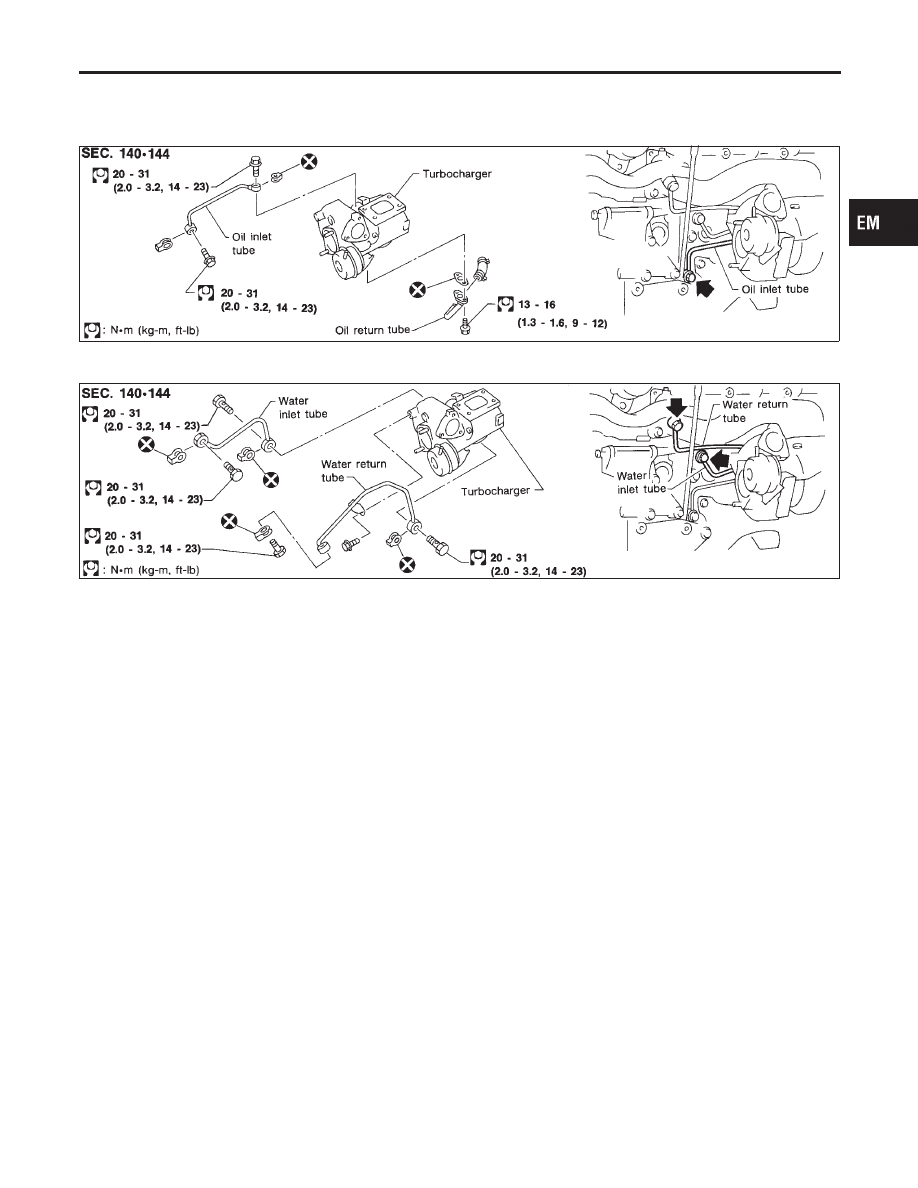

OIL TUBES

NMEM0052S01

SLC983A

WATER TUBES

NMEM0052S02

SLC984A

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TURBOCHARGER

Installation (Cont’d)

EM-63

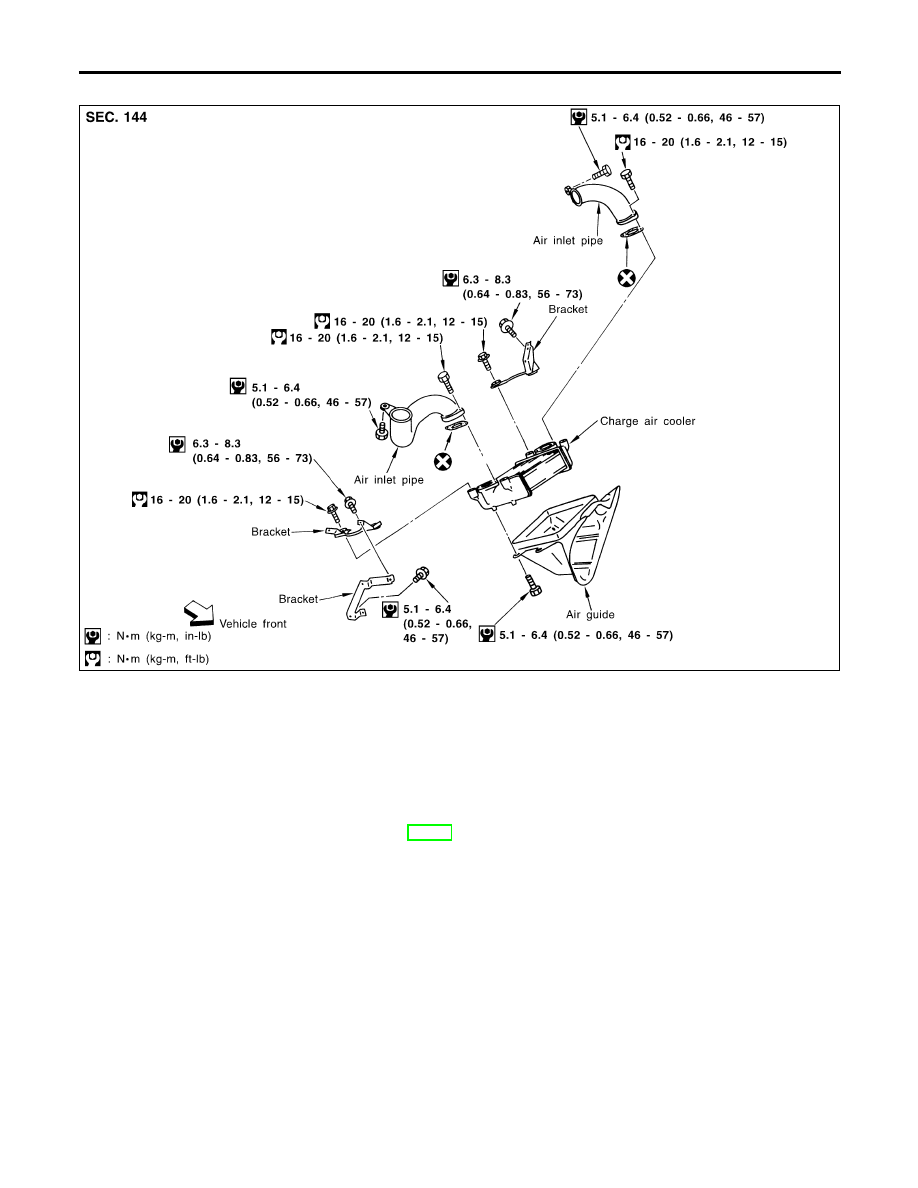

Removal and Installation

NMEM0053

SEM623G

Inspection

NMEM0054

Check air passages of charge air cooler core and fins for clogging,
leaks or deformation. Clean or replace charge air cooler if neces-
sary.

I

Be careful not to deform core fins.

I

For cleaning procedure of charge air cooler core, refer to
LC-11, “CHECKING RADIATOR”.

CHARGE AIR COOLER

Removal and Installation
