4

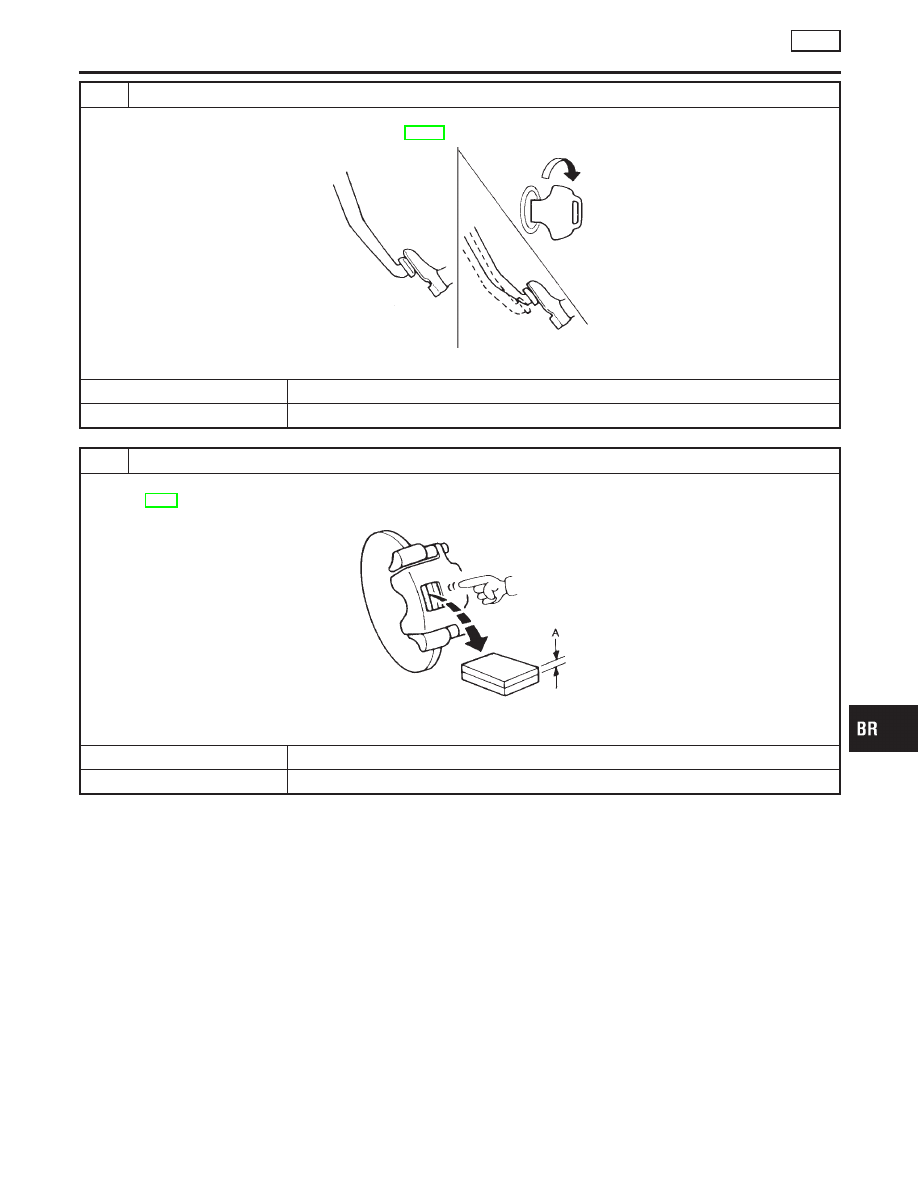

CHECK BRAKE BOOSTER OPERATION

Check brake booster for operation and air tightness.
Refer to “On-vehicle Service”, “BRAKE BOOSTER”, BR-17.

SBR058C

Is brake booster airtight and functioning properly?

Yes

©

GO TO 5.

No

©

Replace. GO TO 5.

5

CHECK BRAKE PAD AND ROTOR

Check brake pad and rotor.
Refer to (BR-7).

SBR059C

Are brake pads and rotors functioning properly?

Yes

©

GO TO 6.

No

©

Replace.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

ABS

Preliminary Check (Cont’d)

BR-51

6

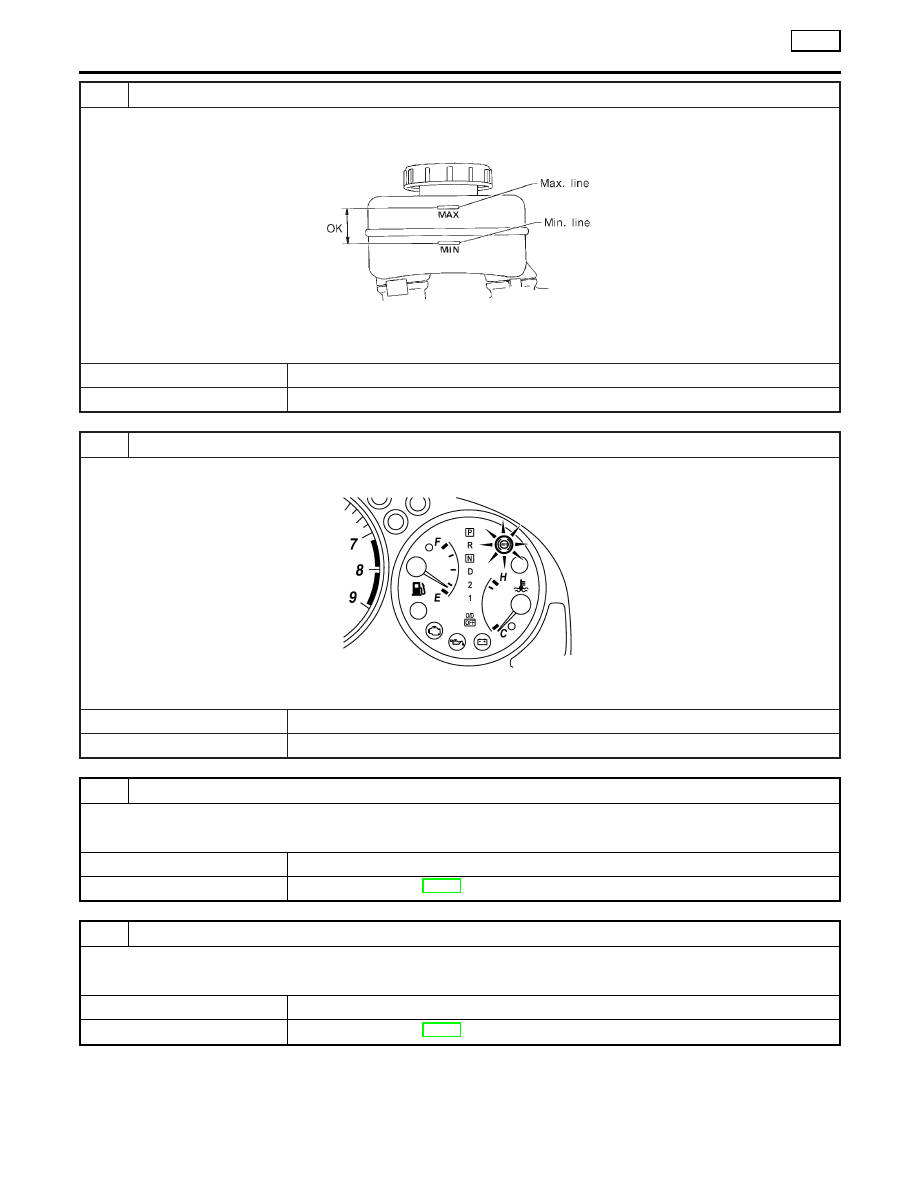

RECHECK BRAKE FLUID LEVEL

Check brake fluid level in reservoir tank again.

SBR451D

Is brake fluid filled between MAX and MIN lines on reservoir tank?

Yes

©

GO TO 7.

No

©

Fill up brake fluid.

7

CHECK WARNING LAMP ACTIVATION

Check warning lamp activation.

SBR803E

Does warning lamp turn on when ignition switch is turned ON?

Yes

©

GO TO 8.

No

©

Check fuse, warning lamp bulb and warning lamp circuit.

8

CHECK WARNING LAMP DEACTIVATION

Check warning lamp for deactivation after engine is started.

Does warning lamp turn off when engine is started?

Yes

©

GO TO 9.

No

©

Go to Self-diagnosis (BR-44).

9

DRIVE VEHICLE

Drive vehicle at speeds over 30 km/h (19 MPH) for at least one minute.

Does warning lamp remain off after vehicle has been driven at 30 km/h (19 MPH) for at least one minute?

Yes

©

INSPECTION END

No

©

Go to Self-diagnosis (BR-44).

TROUBLE DIAGNOSIS — BASIC INSPECTION

ABS

Preliminary Check (Cont’d)

BR-52

SBR804E

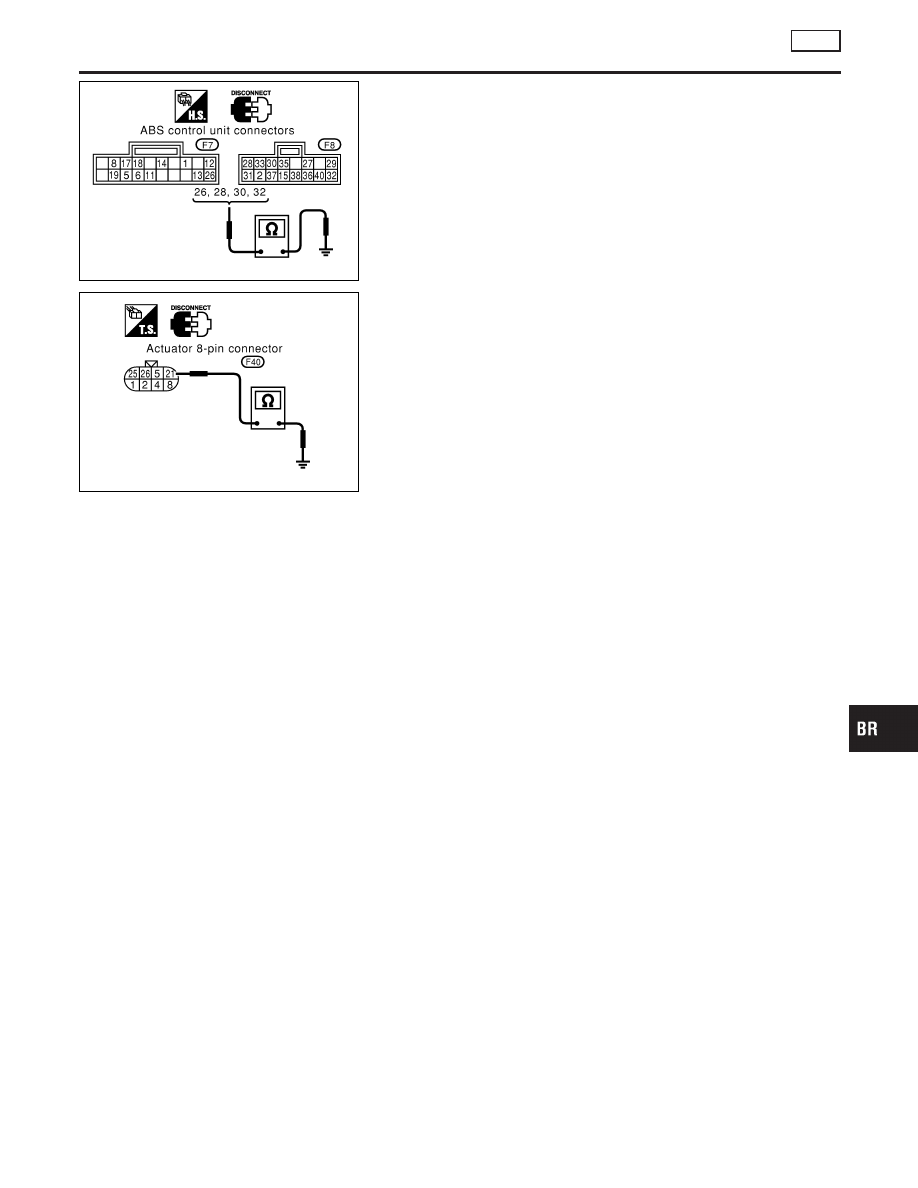

Ground Circuit Check

=NMBR0102

ABS CONTROL UNIT GROUND

NMBR0102S01

I

Check continuity between ABS control unit connector terminals
26 (B), 28 (B), 30 (B), 32 (B) and ground.

Continuity should exist.

SBR805E

ABS ACTUATOR GROUND

NMBR0102S04

I

Check resistance between actuator harness 8-pin connector
(body side) terminal 21 (B) and ground.

Resistance: approximately 0

Ω

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

ABS

Ground Circuit Check

BR-53

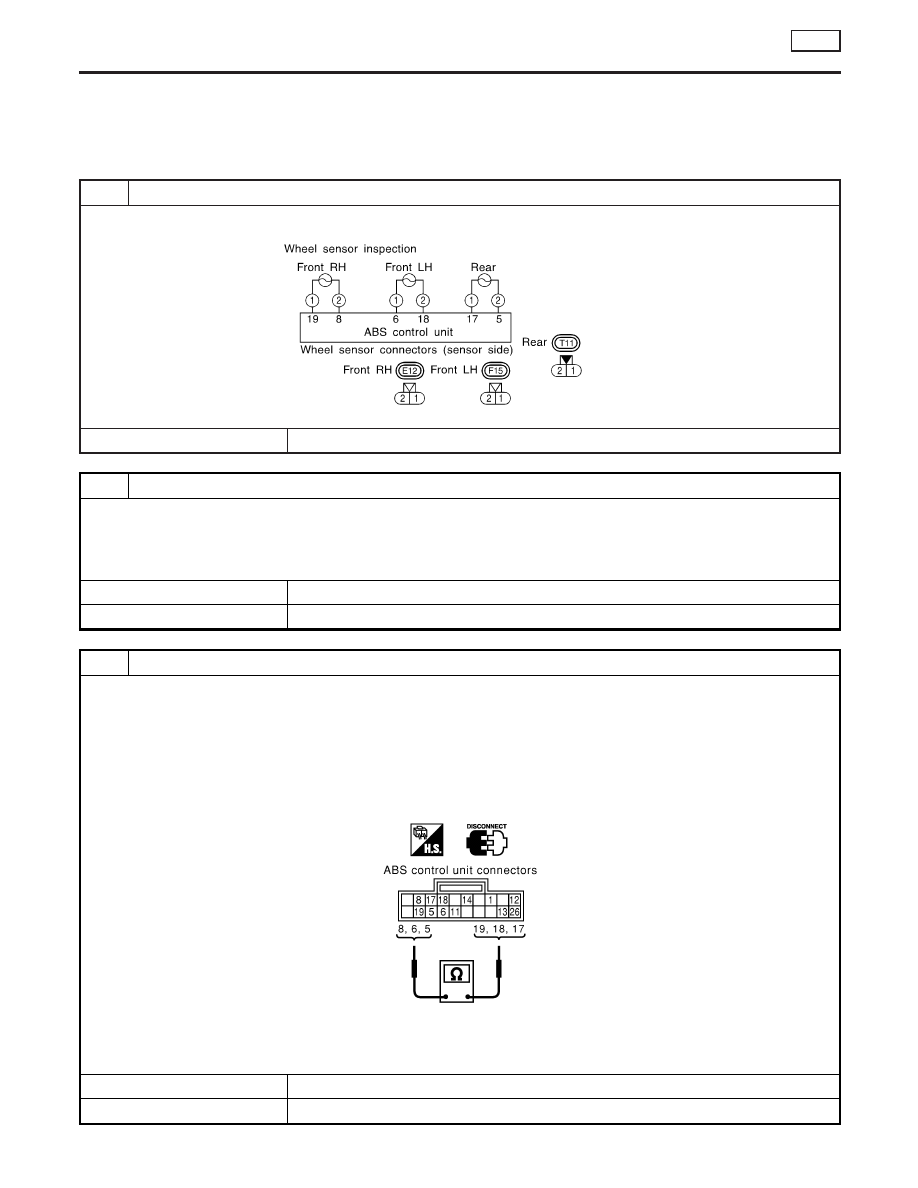

Wheel Sensor or Rotor

DIAGNOSTIC PROCEDURE 1

NMBR0104

NOTE:
Wheel position should be distinguished by code No. except code
No. 18 (sensor rotor).

1

INSPECTION START

Wheel sensor inspection

SBR806E

©

GO TO 2.

2

CHECK CONNECTOR

1. Disconnect connectors from ABS control unit and wheel sensor of malfunction code No. Check terminals for damage or

loose connection. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

3

CHECK WHEEL SENSOR ELECTRICAL

1. Disconnect ABS control unit connector.
2. Check resistance between ABS control unit connector F7 (body side) terminals.

Code No. 21 or 22 (Front RH wheel)
Terminals 8 (PU) and 19 (LG/R)
Code No. 25 or 26 (Front LH wheel)
Terminals 6 (G) and 18 (P/L)
Code No. 31 or 32 (Rear wheel)
Terminals 5 (W/G) and 17 (BR/R)

SBR807E

Resistance:

0.6 - 3.25 k

Ω

Is resistance 0.6 - 3.25 k

Ω

?

Yes

©

GO TO 5.

No

©

GO TO 4.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Wheel Sensor or Rotor
