SMT644D

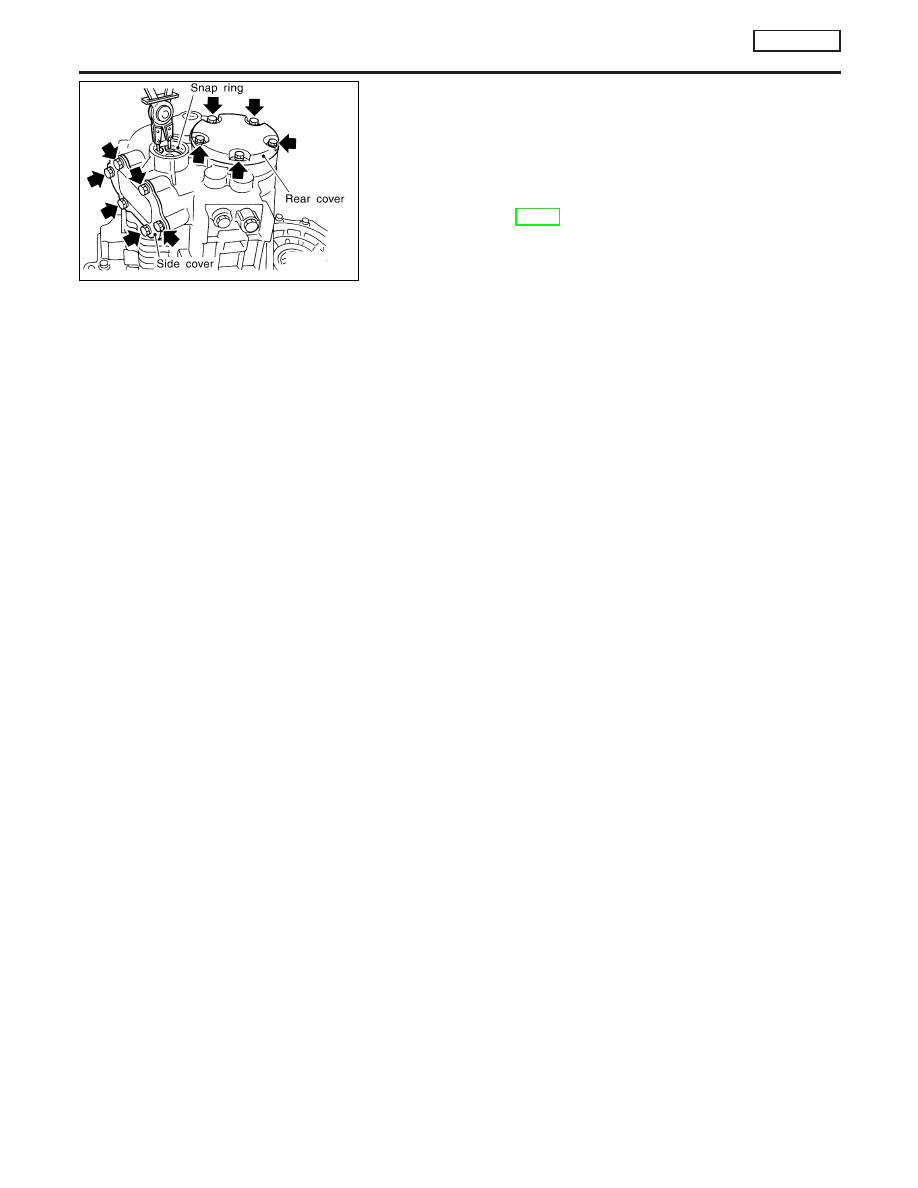

21. Install selected snap ring.

CAUTION:

Do not reuse snap ring.
22. Apply gear oil to rear cover O-ring, and install rear cover, side

cover gasket, and side cover. Then tighten mounting bolts with
specified torque.

Tightening torque:

Refer to MT-25.

CAUTION:

Do not reuse mounting bolts for rear cover and side cover.

ASSEMBLY

RS5F70A

Transaxle Case (Cont’d)

MT-62

NLMT0009

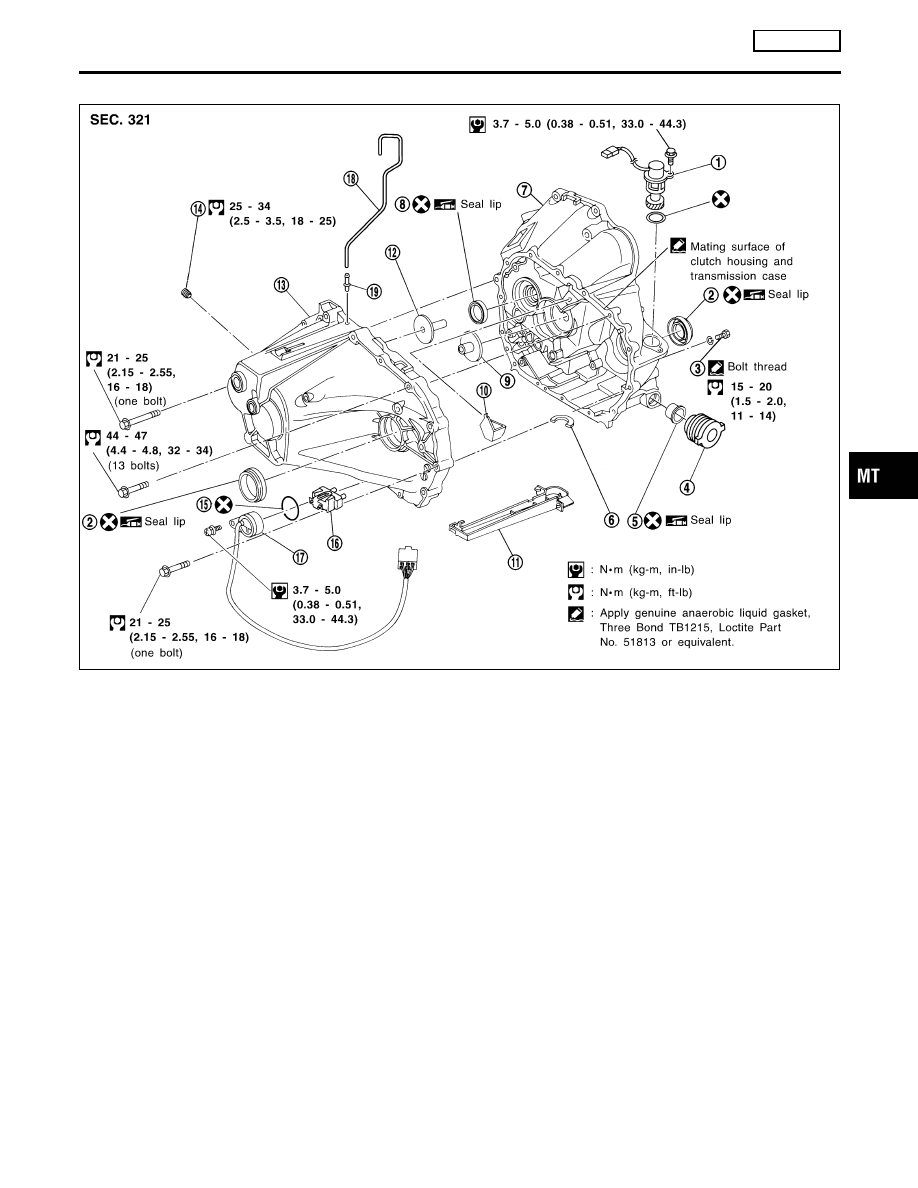

Case Components

NLMT0009S02

SMT943D

1.

Speedometer pinion

2.

Differential oil seal

3.

Drain plug

4.

Boot

5.

Striking rod oil seal

6.

Magnet

7.

Clutch housing

8.

Input shaft oil seal

9.

Oil channel (Mainshaft)

10. Oil pocket
11. Oil gutter
12. Oil channel (Input shaft)
13. Transmission case

14. Filler plug
15. O-ring
16. Movable plate assembly
17. PNP switch (where fitted)
18. Breather hose
19. Breather pipe

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

RS5F50A

Case Components

MT-63

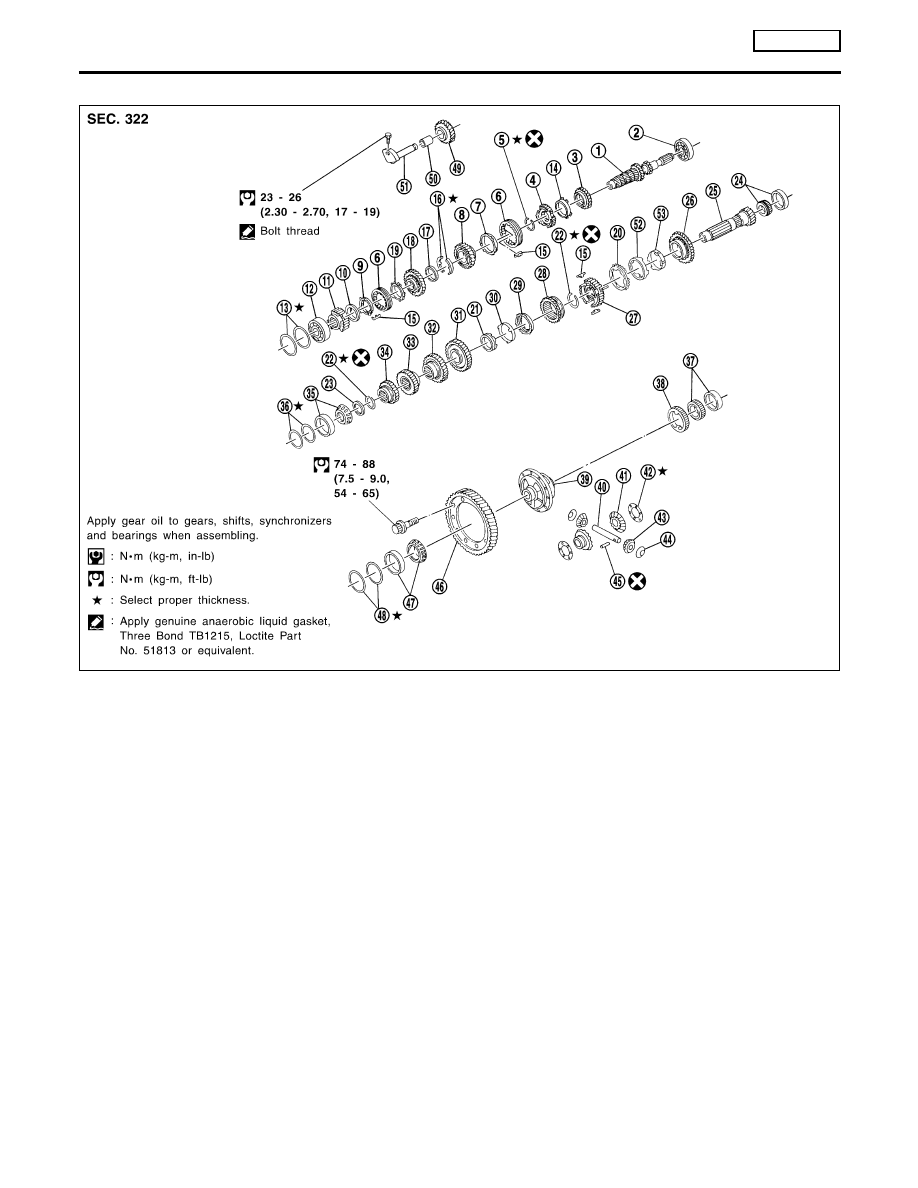

Gear Components

NLMT0009S03

SMT937D

1.

Input shaft

2.

Input shaft front bearing

3.

3rd input gear

4.

3rd & 4th synchronizer hub

5.

Snap ring

6.

Coupling sleeve

7.

4th baulk ring

8.

4th input gear

9.

Reverse baulk ring

10. Reverse synchronizer cone
11. 5th synchronizer hub
12. Input shaft rear bearing
13. Input shaft bearing adjusting shim
14. 3rd baulk ring
15. Insert spring
16. 4th input gear thrust washer
17. Thrust washer ring
18. 5th input gear

19. 5th baulk ring
20. 1st outer baulk ring
21. 2nd inner baulk ring
22. Snap ring
23. Mainshaft bearing spacer
24. Mainshaft front bearing
25. Mainshaft
26. 1st main gear
27. 1st & 2nd synchronizer hub
28. Reverse main gear & 1st-2nd cou-

pling sleeve

29. 2nd outer baulk ring
30. 2nd gear synchronizer cone
31. 2nd main gear
32. 3rd main gear
33. 4th main gear
34. 5th main gear
35. Mainshaft rear bearing
36. Mainshaft bearing adjusting shim

37. Differential side bearing
38. Speedometer drive gear
39. Differential case
40. Pinion mate shaft
41. Side gear
42. Side gear thrust washer
43. Pinion mate gear
44. Pinion mate gear thrust washer
45. Retaining pin
46. Final gear
47. Differential side bearing
48. Differential side bearing adjusting

shim

49. Reverse idler gear
50. Bushing
51. Reverse idler shaft
52. 1st gear synchronizer cone
53. 1st inner baulk ring

OVERHAUL

RS5F50A

Gear Components

MT-64

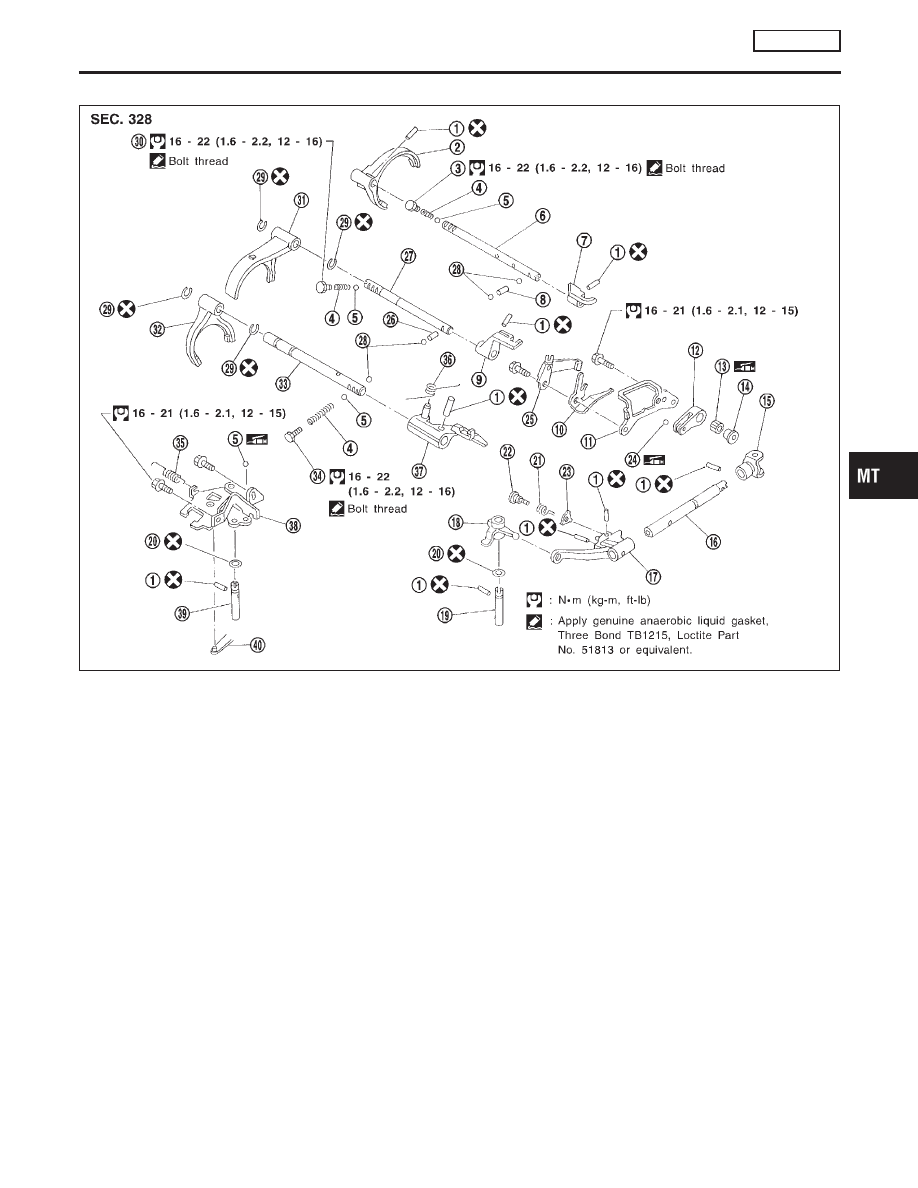

Shift Control Components

NLMT0009S04

SMT862CA

1.

Retaining pin

2.

1st & 2nd shift fork

3.

1st & 2nd check plug

4.

Return spring

5.

Check ball

6.

1st & 2nd fork rod

7.

1st & 2nd bracket

8.

Interlock plunger

9.

3rd & 4th bracket

10. Return spring
11. Reverse gate
12. Select arm
13. Return bearing
14. Bushing

15. Yoke
16. Striking rod
17. Striking lever
18. Selector
19. Selector shaft
20. O-ring
21. Return spring
22. Cam pin
23. Reverse check cam
24. Check ball
25. Select check spring
26. Interlock plunger
27. 3rd & 4th fork rod

28. Interlock ball
29. Stopper ring
30. 3rd & 4th check plug
31. 3rd & 4th shift fork
32. 5th shift fork
33. 5th fork rod
34. 5th & reverse check plug
35. Reverse lever spring
36. Reverse lock spring
37. 5th & reverse bracket
38. Reverse lever assembly
39. Reverse arm shaft
40. Control lever spring

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

RS5F50A

Shift Control Components

MT-65
