Nissan Almera Tino V10. Manual - part 875

EM-156

[YD]

FUEL PUMP

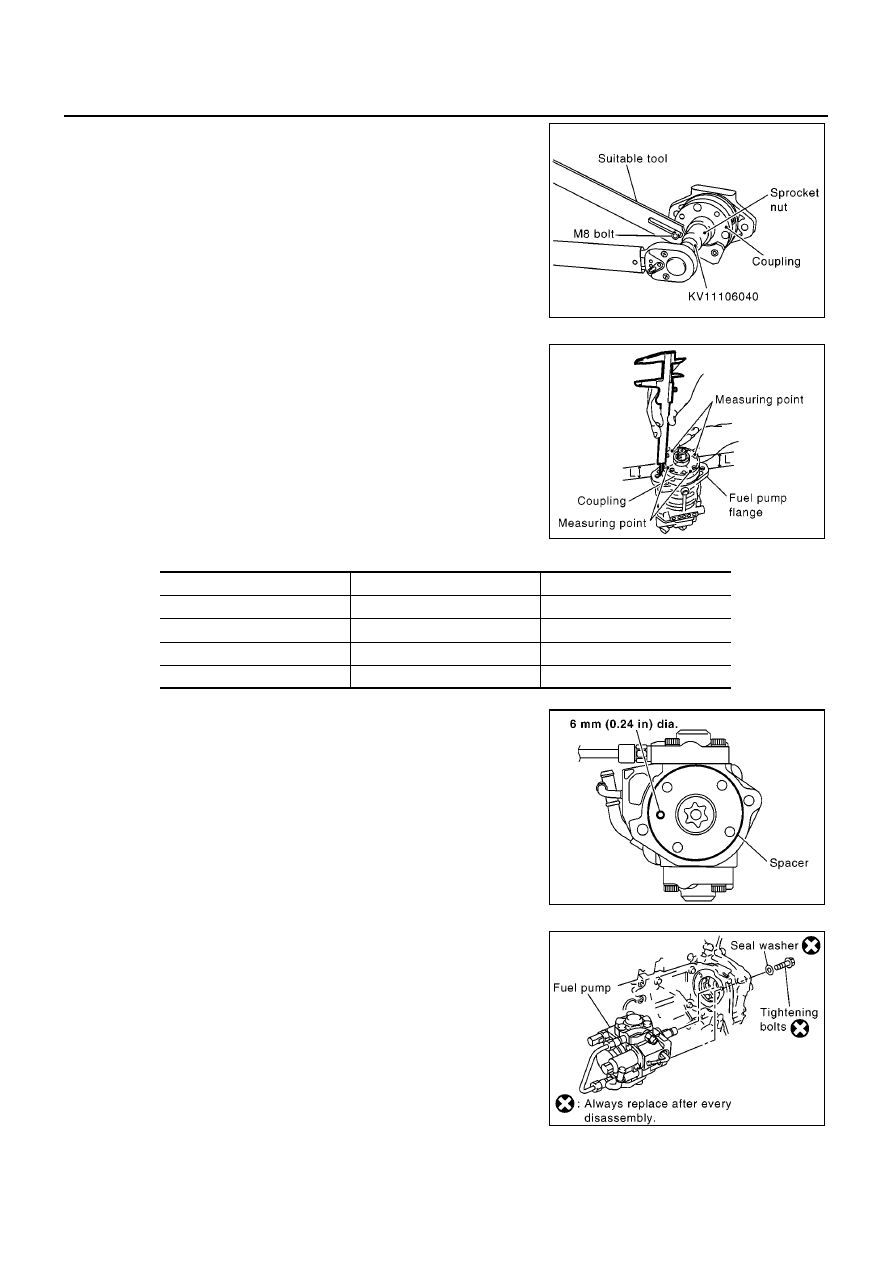

3.

Install coupling to the fuel pump of spacer.

●

Using the TORX wrench (SST), tighten the sprocket nut to fix
the coupling.

4.

Install adjusting shim.

●

For shim adjustment, measure dimension L (Distance
between front surface of the coupling and the fuel pump
flange) at 2 opposing points near the coupling bolt center. Use
the average of these two measurements to select the shim
grade that marked on adjusting shim.

●

The shim adjustment is required only when the fuel pump is
replaced.

5.

Before the fuel pump is installed, check that the notch of its
spacer and the 6 mm (0.24 in) dia. hole on the body are aligned.

6.

Insert the fuel pump to the mounting position from the rear side
of the engine, and install the tightening bolts with seal washer.

CAUTION:

Be careful not to drop the seal washer into the engine.

MBIA0013E

MBIA0077E

Part No. of adjusting shim

Grade number

Measuring dimension L mm (in)

16614 8H800

0.5 t

39.23 - 39.77 (1.5445 - 1.5657)

16614 8H810

1.0 t

38.76 - 39.23 (1.5260 - 1.5445)

16614 8H860

1.2 t

38.57 - 38.76 (1.5185 - 1.5260)

16614 8H820

1.6 t

38.18 - 38.57 (1.5031 - 1.5185)

MBIA0016E

MBIA0017E

FUEL PUMP

EM-157

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

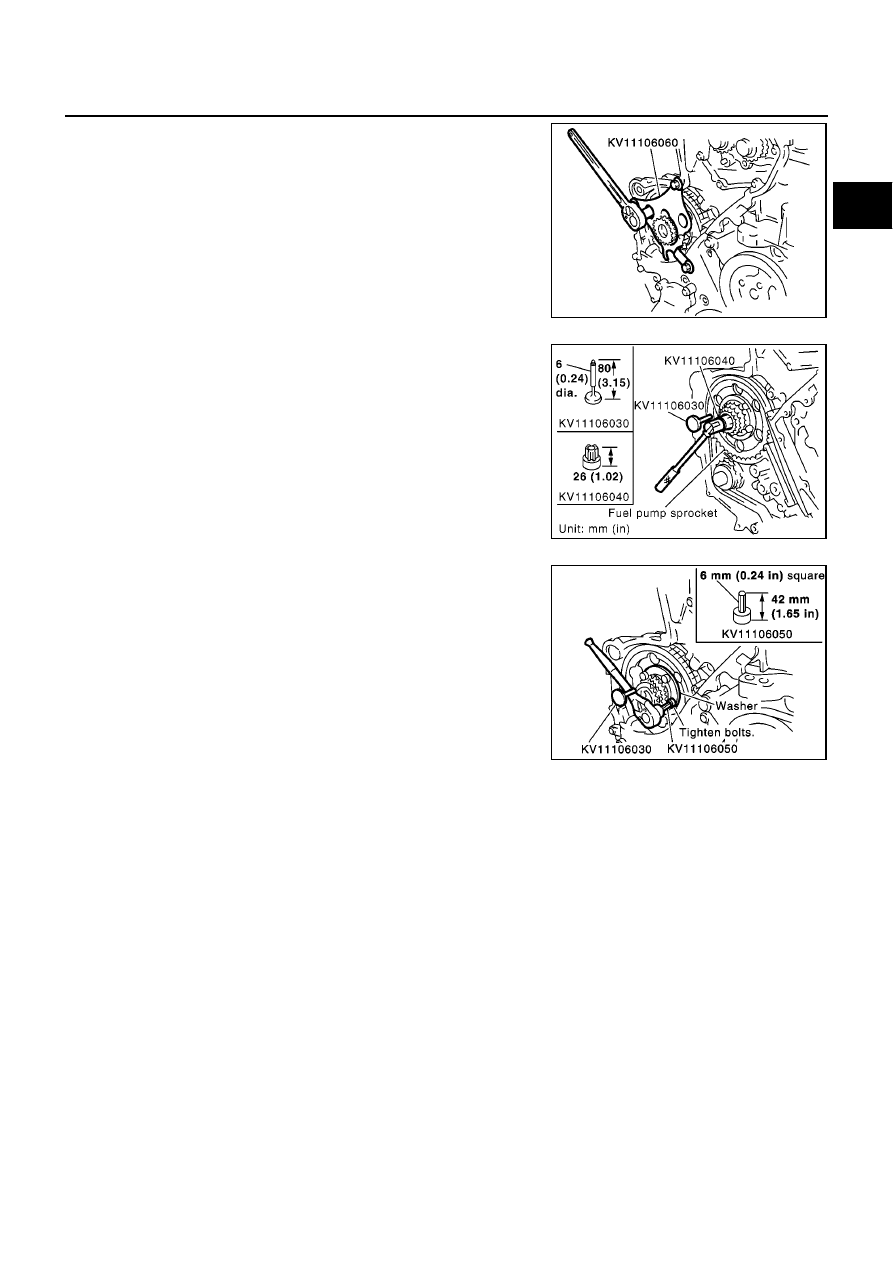

7.

Using the extension bar (SST) and the TORX socket, tighten the
mounting bolts of the fuel pump.

8.

Remove the sprocket holder (SST).

9.

Using the TORX wrench (SST), turn the pump shaft gradually to
adjust the position of the flange. Then, insert the positioning
stopper pin (SST) to the 6 mm (0.24 in) dia. hole of the fuel
pump sprocket through the pump flange and the pump body.

10. Remove the TORX wrench (SST)

11. Using the hexagon wrench [face to face 6 mm (0.24 in) (SST)],

tighten the sprocket tightening bolts.

●

When the washer of the fuel pump sprocket install it with the
marking “F” facing the front of the engine.

12. Pull out the positioning stopper pin (SST).

SBIA0220E

MBIA0049E

PBIC0945E

EM-158

[YD]

FUEL PUMP

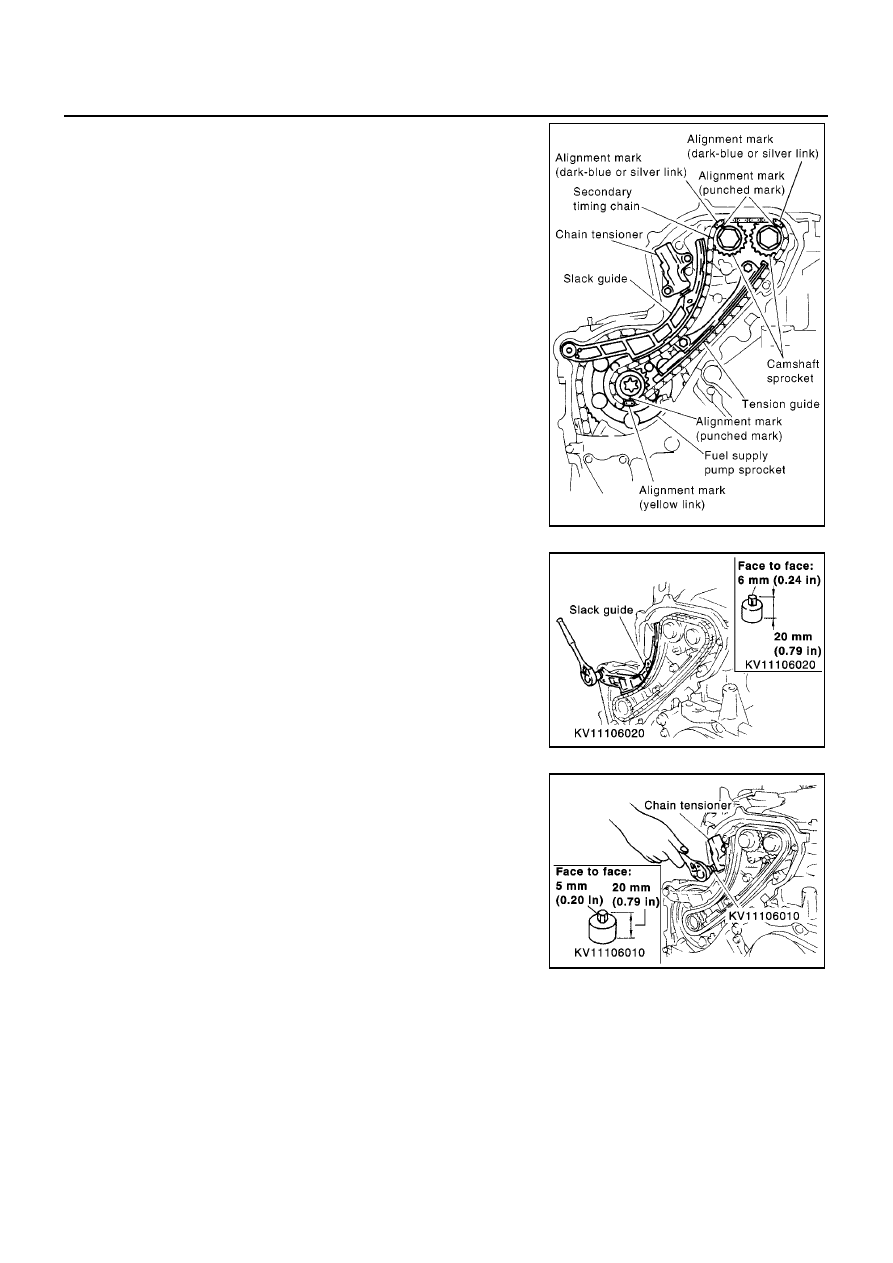

13. Install secondary timing chain.

●

When installing, match the alignment marks on sprockets with
color coded alignment marks (colored links) on the chain.

14. Install timing chain tension guide.

●

The upper bolt has a longer shank than the lower bolt.

15. Using a hexagon-head wrench [face to face 6 mm (0.24 in)

SST], install timing chain slack guide.

16. Install chain tensioner.

a.

Push the plunger of the chain tensioner. While holding it with a
push pin, install the chain tensioner.

b.

Using a hexagon-head wrench [face to face 5 mm (0.20 in)
SST], tighten bolts.

c.

Pull out the push pin. holding the plunger.

●

Check again that the alignment marks on the sprockets
and the colored alignment marks on the timing chain are
aligned.

MBIA0030E

SBIA0228E

SBIA0227E

FUEL PUMP

EM-159

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

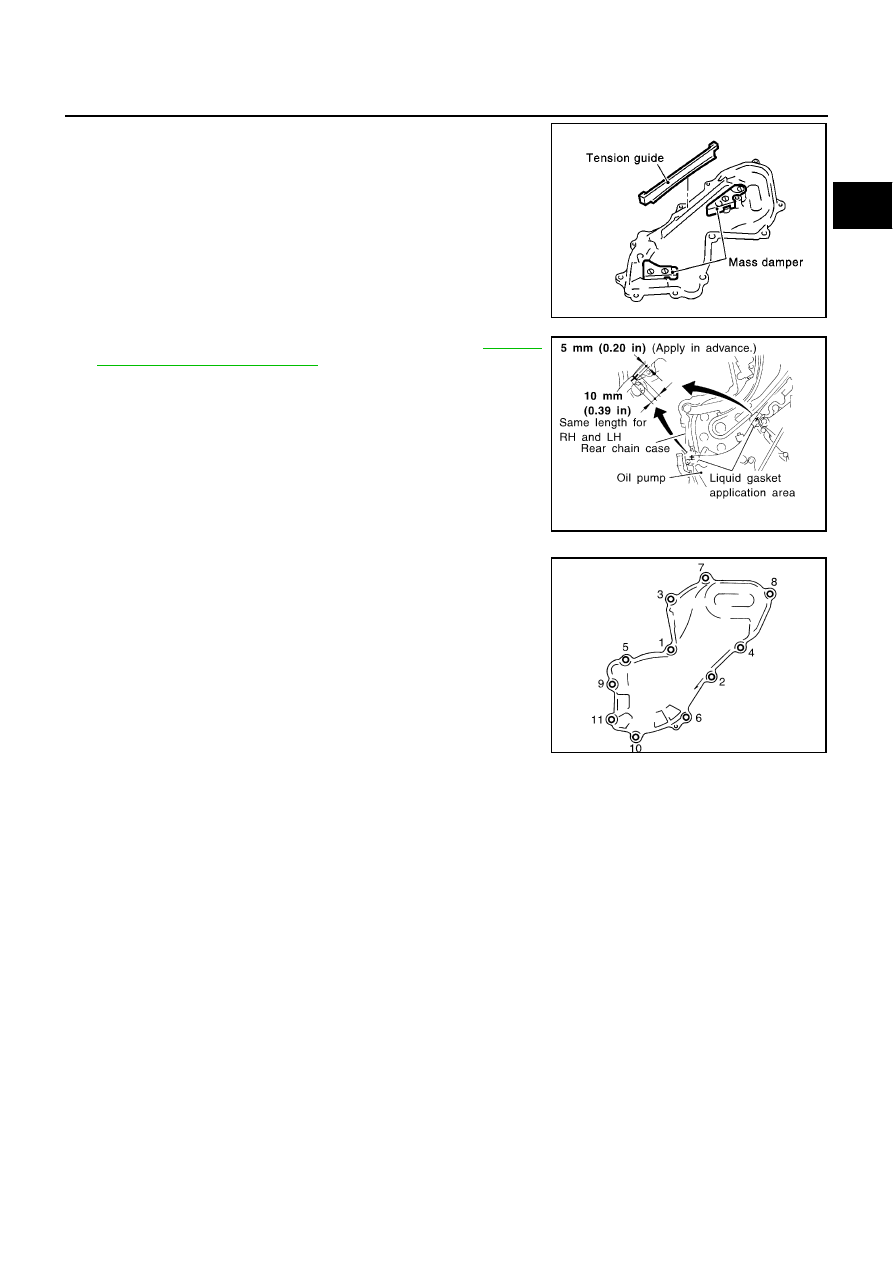

17. Install front chain case.

a.

Install tension guide on the back surface of front chain case.

●

Hold front chain case vertically when installing. Tension guide
may come off if front chain case is tilted.

b.

Apply Genuine Liquid Gasket or equivalent (Refer to

EM-110,

"Precautions for Liquid Gasket"

.) on both ends of arched area

(locations where rear chain case is adjoined) as shown in the
figure.

c.

Install front chain case.

●

When installing, align dowel pin on oil pump case with the pin
hole.

●

Install No. 6, 10 and 11 bolts with the rubber washer to the
front chain case.

d.

Tighten fixing bolts in the numerical order shown in the figure.

e.

After tightening all the bolts, re-tighten in the same order.

18. Install injection tube center.

19. Install the harness connector to fuel pump.
20. Install fuel hoses to fuel pump.

21. Hereafter, install in the reverse order of removal.

SBIA0189E

JEF370Y

JEM121G
