NEL664

Electrical Components Inspection

NLEL0051

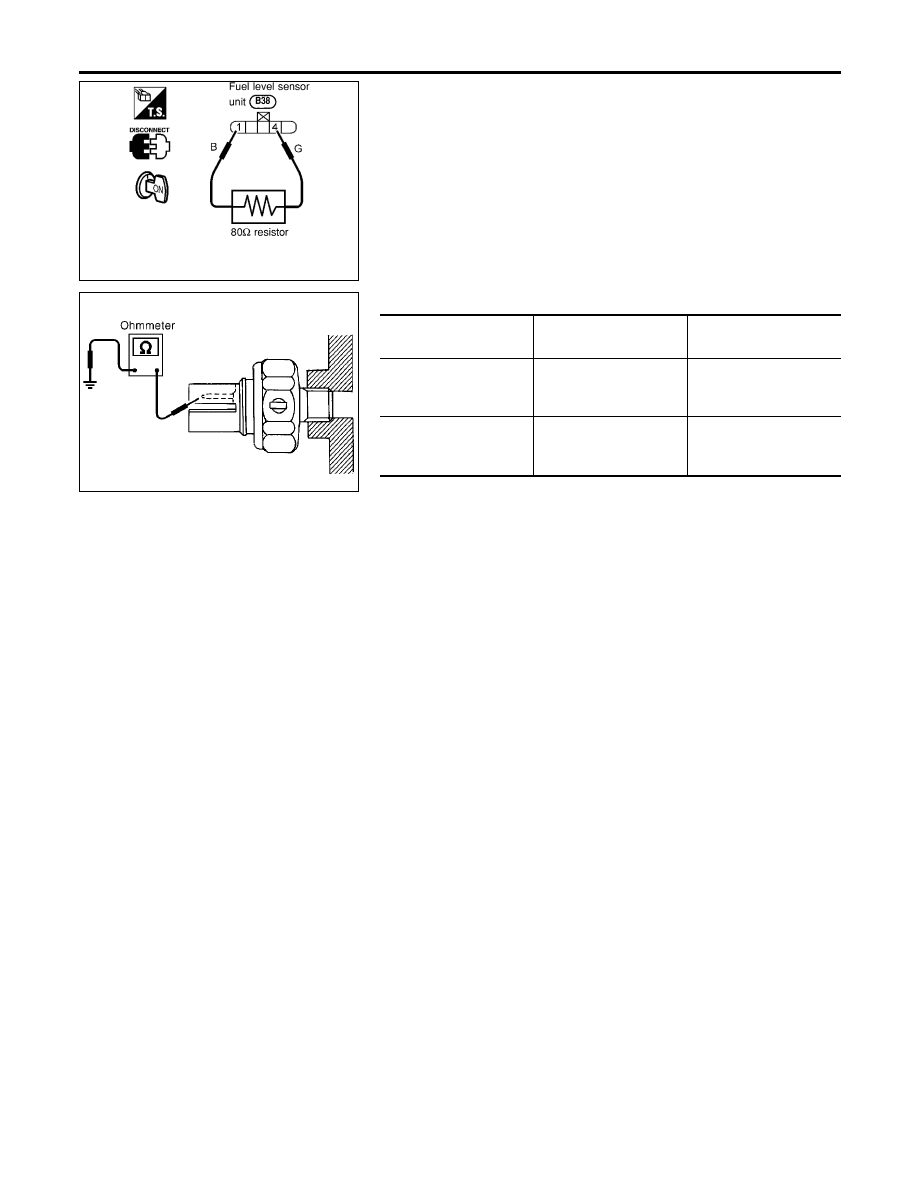

FUEL WARNING LAMP OPERATION CHECK

NLEL0051S01

1.

Turn ignition switch “OFF”.

2.

Disconnect fuel level sensor unit harness connector B38.

3.

Connect a resistor (80

Ω

) between fuel level sensor unit har-

ness connector terminals 4 and 1.

4.

Turn ignition switch “ON”.

The fuel warning lamp should come on.

MEL425F

OIL PRESSURE SWITCH CHECK

NLEL0051S02

Oil pressure

kPa (bar, kg/cm

2

, psi)

Continuity

Engine running

More than 10 - 20

(0.10 - 0.20, 0.1 - 0.2,

1 - 3)

No

Engine not running

Less than 10 - 20

(0.10 - 0.20, 0.1 - 0.2,

1 - 3)

Yes

Check the continuity between the terminals of oil pressure switch
and body ground.

WARNING LAMPS

Electrical Components Inspection

EL-124

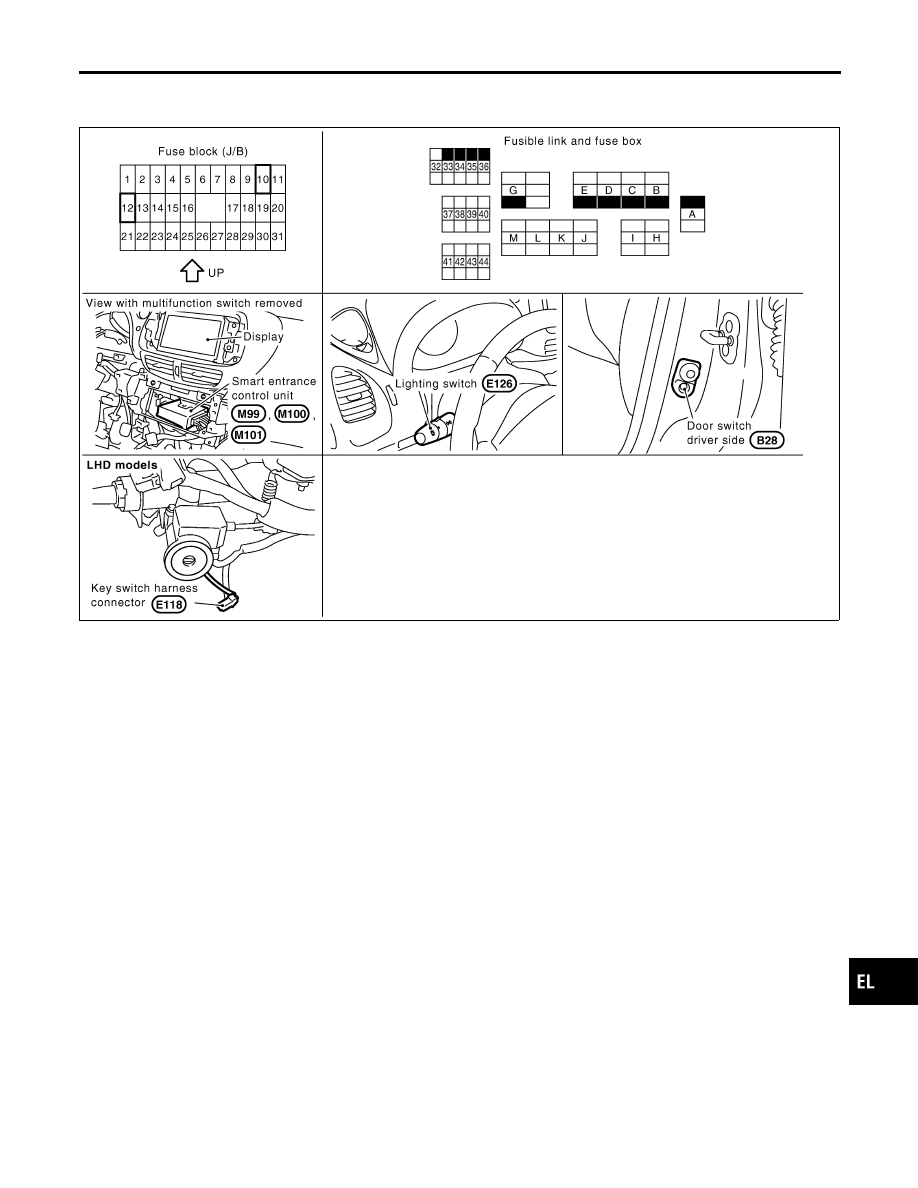

Component Parts and Harness Connector
Location

NLEL0452

YEL334E

System Description

NLEL0453

The warning chime is controlled by the smart entrance control unit.
The warning chime is located in the smart entrance control unit.
Power is supplied at all times

I

through 15A fuse [No. 5, located in fuse block (J/B)]

I

to smart entrance control unit terminal 56,

I

through 10A fuse [No. 12, located in the fuse block (J/B)]

I

to key switch terminal 1 (RHD models), and

I

through 10A fuse (No. 38, located in the fuse and fusible link box)

I

to lighting switch terminal 11.

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 10, located in the fuse block (J/B)]

I

to smart entrance control unit terminal 29.

Ground is supplied to smart entrance control unit terminal 53 through body grounds M28, M48, M109 (QG
engine models).

IGNITION KEY WARNING CHIME/FOR RHD MODELS

NLEL0453S01

With the key in the ignition switch in the OFF position, the driver’s door open, the warning chime will sound.
Power is supplied

I

from key switch terminal 2

I

to smart entrance control unit terminal 5.

Ground is supplied

I

from body grounds B24, B30 or D89 (LHD models)

I

through door switch driver side terminals 3 and 2

I

to smart entrance control unit terminal 43.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Component Parts and Harness Connector Location

EL-125

LIGHT WARNING CHIME

NLEL0453S02

With ignition switch OFF, driver’s door open, and lighting switch in 1ST or 2ND position, warning chime will
sound. Power is supplied.

I

from lighting switch terminal 12

I

through daytime light control unit terminals 11 and 10 (with daytime light system)

I

to smart entrance control unit terminal 17

Ground is supplied

I

from door switch driver side terminal 2

I

to smart entrance control unit terminal 43.

Door switch driver side terminal 3 is grounded through body grounds B24, B30 or D89 (LHD models).

TRAILER DIRECTION INDICATOR WARNING CHIME

NLEL0453S04

This warning chime will be sounded while the direction indicator (turn signal lamp) is in operation with towing
the trailer.
This is an audible feedback (warning chime) to the driver.
If no audible feedback is heard while towing the trailer and operating the turn signal, this indicates the bulb
failure of the trailer.

Smart entrance control unit will detect the additional electrical load of a turn signal lamp for trailer automati-
cally. Then the chime will be sounded by the smart entrance control unit internally with the operation of the
turn signal.

WARNING CHIME

System Description (Cont’d)

EL-126

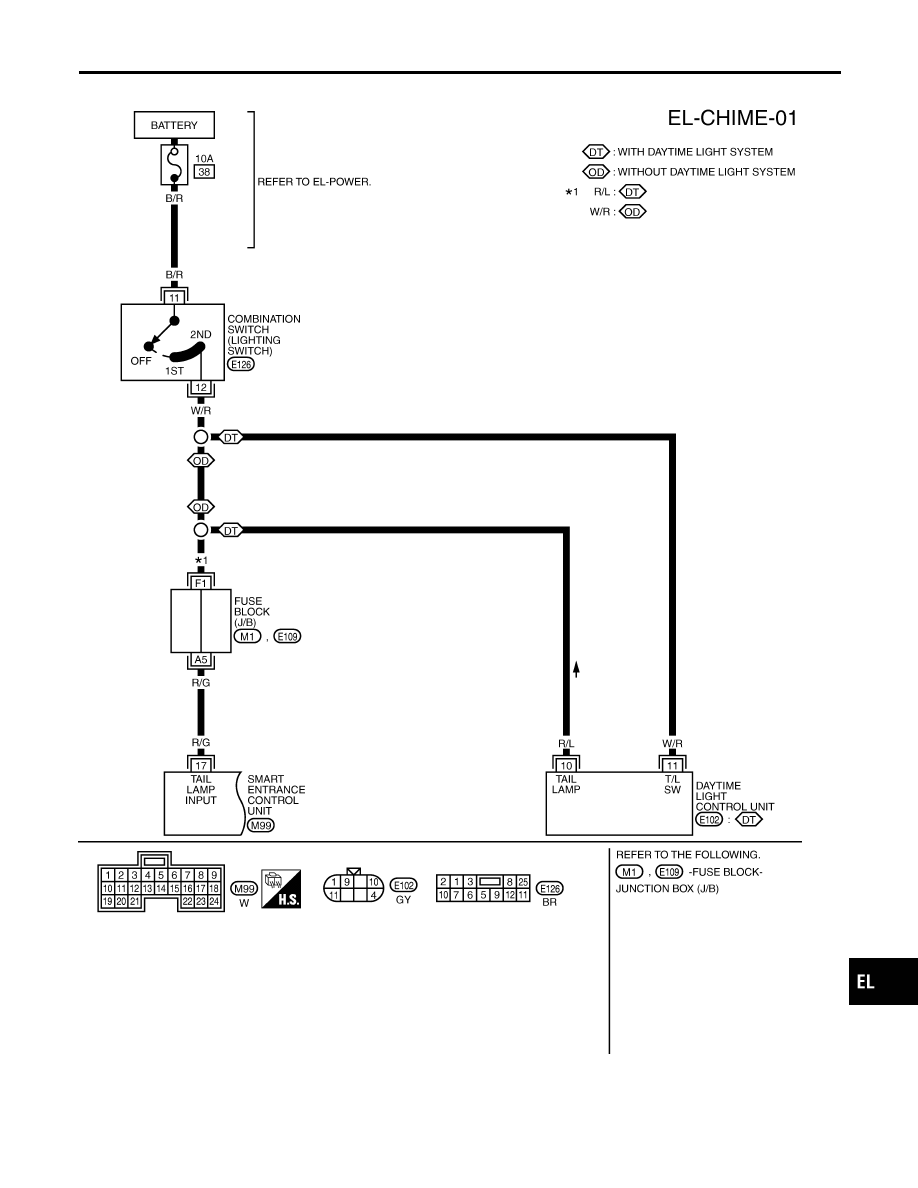

Wiring Diagram — CHIME —

NLEL0454

YEL962D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Wiring Diagram — CHIME —

EL-127
