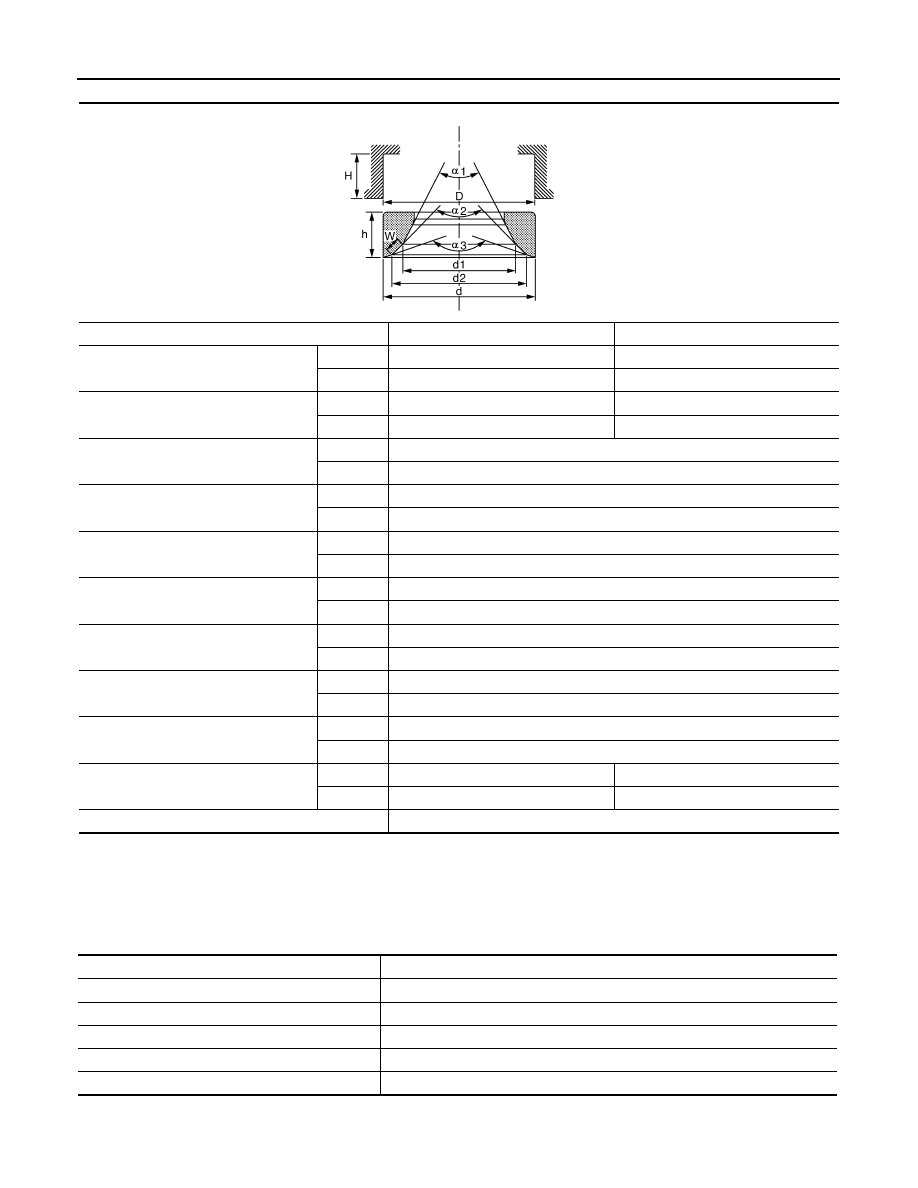

< SERVICE DATA AND SPECIFICATIONS (SDS)

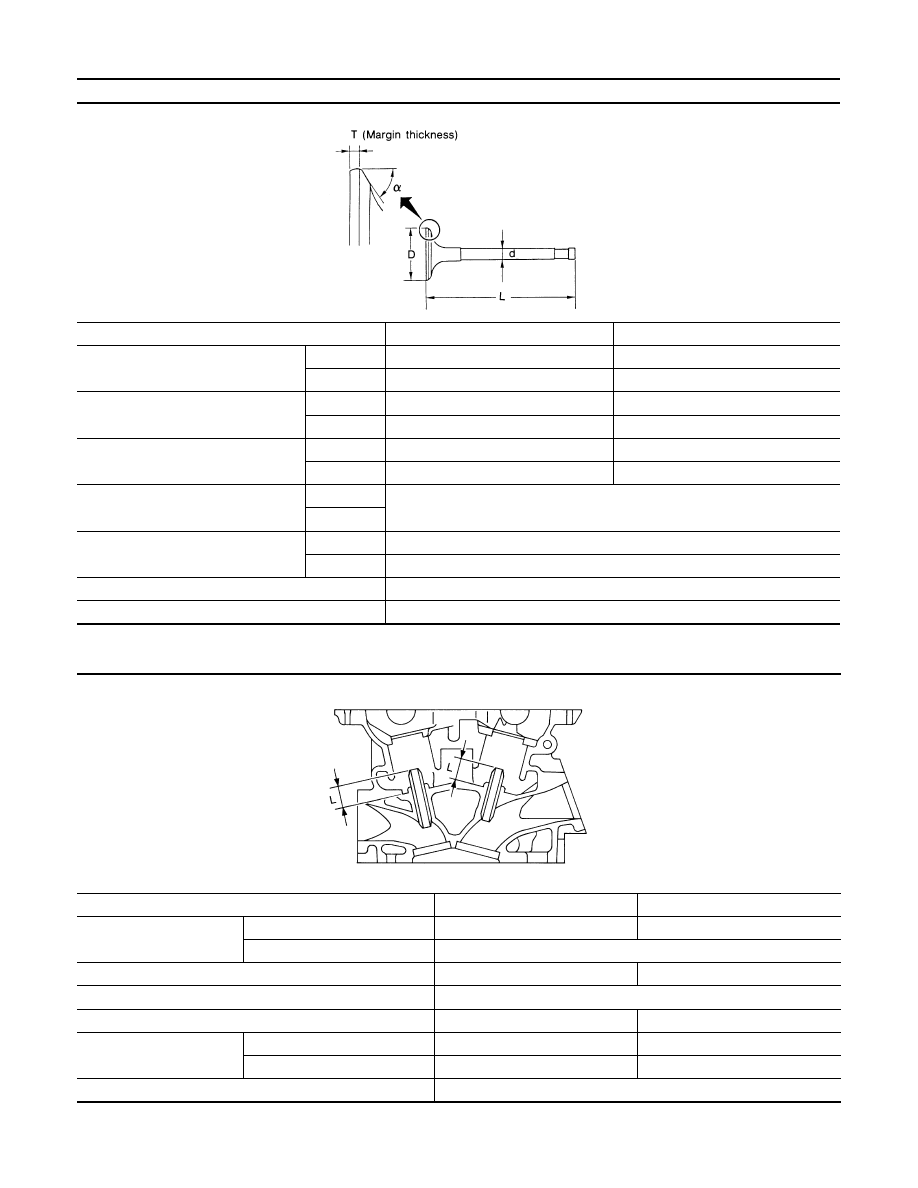

SERVICE DATA AND SPECIFICATIONS (SDS)

Unit: mm (in)

VALVE GUIDE

Unit: mm (in)

VALVE SEAT

Engine

VQ25DE

VQ35DE

Valve head diameter “D”

Intake

34.0 - 34.3 (1.339 - 1.350)

36.6 - 36.9 (1.441 - 1.453)

Exhaust

29.0 - 29.3 (1.142 - 1.154)

30.2 - 30.5 (1.189 - 1.201)

Valve length “L”

Intake

98.06 (3.8606)

97.13 (3.8240)

Exhaust

96.81 (3.8114)

94.67 (3.7272)

Valve stem diameter “d”

Intake

5.965 - 5.980 (0.2348 - 0.2354)

5.965 - 5.980 (0.2348 - 0.2354)

Exhaust

5.955 - 5.970 (0.2344 - 0.2350)

5.962 - 5.970 (0.2347 - 0.2350)

Valve seat angle “

α

”

Intake

45

°

15

′

 - 45

°

45

′

Exhaust

Valve margin “T”

Intake

1.1 (0.043)

Exhaust

1.3 (0.051)

Valve margin “T” limit

0.5 (0.020)

Valve stem end surface grinding limit

0.2 (0.008)

SEM188

Items

Standard

Oversize (Service) [0.2 (0.008)]

Valve guide

Outer diameter

10.023 - 10.034 (0.3946 - 0.3950)

10.223 - 10.234 (0.4025 - 0.4029)

Inner diameter (Finished size)

6.000 - 6.018 (0.2362 - 0.2369)

Cylinder head valve guide hole diameter

9.975 - 9.996 (0.3927 - 0.3935)

10.175 - 10.196 (0.4006 - 0.4014)

Interference fit of valve guide

0.027 - 0.059 (0.0011 - 0.0023)

Items

Standard

Limit

Valve guide clearance

Intake

0.020 - 0.053 (0.0008 - 0.0021)

0.08 (0.0031)

Exhaust

0.030 - 0.056 (0.0012 - 0.0022)

0.09 (0.0035)

Projection length “L”

12.6 - 12.8 (0.496 - 0.504)

SEM950E

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-141

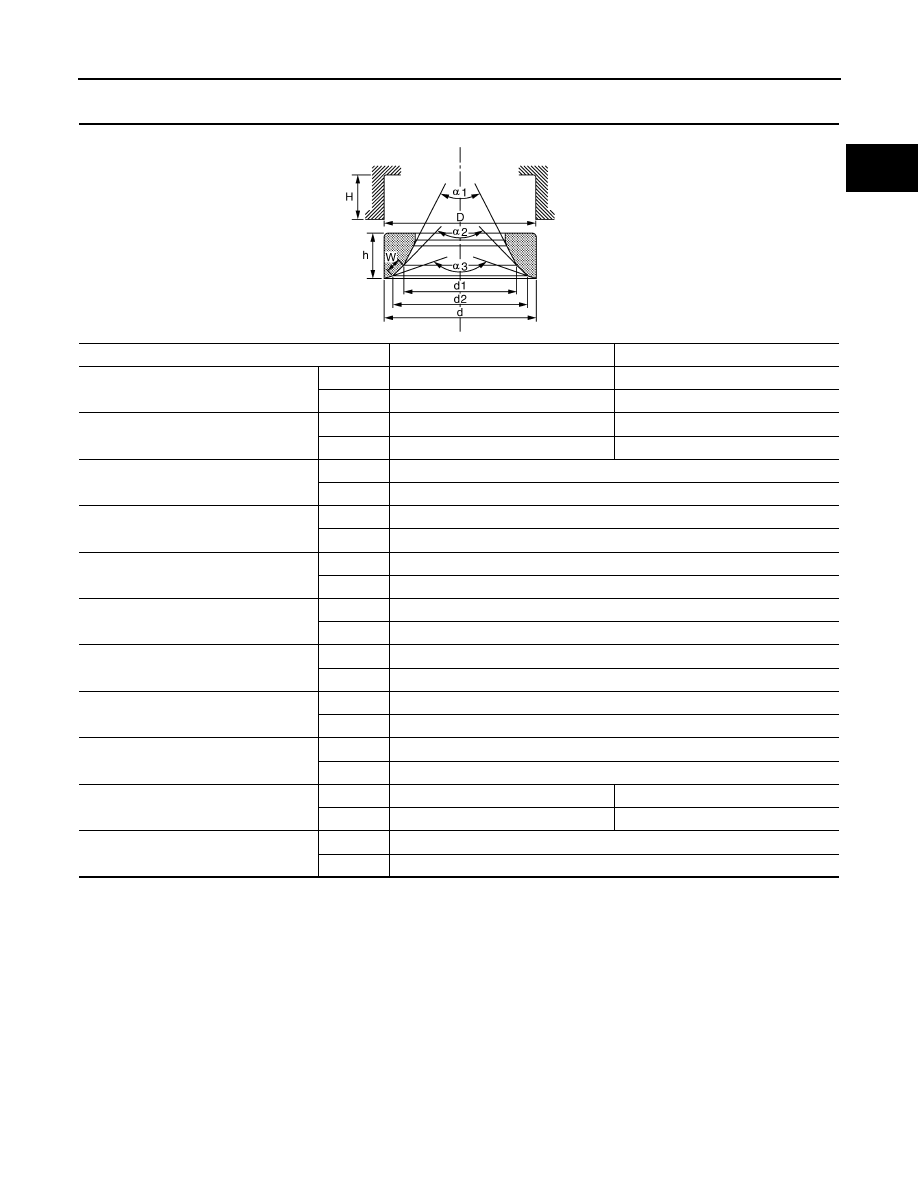

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

K

L

M

A

EM

N

P

O

VQ25DE

Unit: mm (in)

*

1

: Diameter made by intersection point of conic angles “

α

1” and “

α

2”

*

2

: Diameter made by intersection point of conic angles “

α

2” and “

α

3”

*

3

: Machining data

VQ35DE

Items

Standard

Oversize (Service) [0.5 (0.020)]

Cylinder head seat recess diameter “D”

Intake

35.000 - 35.016 (1.3780 - 1.3786)

35.500 - 35.516 (1.3976 - 1.3983)

Exhaust

30.000 - 30.016 (1.1811 - 1.1817)

30.500 - 30.516 (1.2008 - 1.2014)

Valve seat outer diameter “d”

Intake

35.080 - 35.096 (1.3811 - 1.3817)

35.580 - 35.596 (1.4008 - 1.4014)

Exhaust

30.080 - 30.096 (1.1842 - 1.1849)

30.580 - 30.596 (1.2669 - 1.2676)

Valve seat interference fit

Intake

0.064 - 0.096 (0.0025 - 0.0038)

Exhaust

0.064 - 0.096 (0.0025 - 0.0038)

Diameter “d1”*

1

Intake

35.3 (1.390)

Exhaust

30.3 (1.193)

Diameter “d2”*

2

Intake

33.3 - 33.8 (1.311 - 1.331)

Exhaust

28.1 - 28.6 (1.106 - 1.126)

Angle “

α

1”

Intake

60

°

Exhaust

60

°

Angle “

α

2”

Intake

88

°

45

′

 - 90

°

15

′

Exhaust

88

°

45

′

 - 90

°

15

′

Angle “

α

3”

Intake

120

°

Exhaust

120

°

Contacting width “W”*

3

Intake

1.0 - 1.4 (0.039 - 0.055)

Exhaust

1.2 - 1.6 (0.047 - 0.063)

Height “h”

Intake

6.2 - 6.3 (0.244 - 0.248)

5.4 - 5.5 (0.213 - 0.217)

Exhaust

5.9 - 6.0 (0.232 - 0.236)

4.95 - 5.05 (0.1949 - 0.1988)

Depth “H”

Intake

6.35 (0.2500)

Exhaust

6.0 (0.236)

PBIC2745E

EM-142

< SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

Unit: mm (in)

*

1

: Diameter made by intersection point of conic angles “

α

1” and “

α

2”

*

2

: Diameter made by intersection point of conic angles “

α

2” and “

α

3”

*

3

: Machining data

VALVE SPRING

Items

Standard

Oversize (Service) [0.5 (0.020)]

Cylinder head seat recess diameter “D”

Intake

38.000 - 38.016 (1.4961 - 1.4967)

38.500 - 38.516 (1.5157 - 1.5164)

Exhaust

31.600 - 31.616 (1.2441 - 1.2447)

32.100 - 32.116 (1.2638 - 1.2644)

Valve seat outer diameter “d”

Intake

38.097 - 38.113 (1.4999 - 1.5005)

38.597 - 38.613 (1.5196 - 1.5202)

Exhaust

31.680 - 31.696 (1.2472 - 1.2479)

32.180 - 32.196 (1.2669 - 1.2676)

Valve seat interference fit

Intake

0.081 - 0.113 (0.0032 - 0.0044)

Exhaust

0.064 - 0.096 (0.0025 - 0.0038)

Diameter “d1”*

1

Intake

34.6 (1.362)

Exhaust

27.7 (1.091)

Diameter “d2”*

2

Intake

35.9 - 36.4 (1.413 - 1.433)

Exhaust

29.3 - 29.8 (1.154 - 1.173)

Angle “

α

1”

Intake

60

°

Exhaust

60

°

Angle “

α

2”

Intake

88

°

45

′

 - 90

°

15

′

Exhaust

88

°

45

′

 - 90

°

15

′

Angle “

α

3”

Intake

120

°

Exhaust

120

°

Contacting width “W”*

3

Intake

1.0 - 1.4 (0.039 - 0.055)

Exhaust

1.2 - 1.6 (0.047 - 0.063)

Height “h”

Intake

5.9 - 6.0 (0.232 - 0.236)

5.0 - 5.1 (0.197 - 0.201)

Exhaust

5.9 - 6.0 (0.232 - 0.236)

4.9 - 5.0 (0.193 - 0.197)

Depth “H”

6.0 (0.236)

PBIC2745E

Items

Standard

Free height

47.07 mm (1.8531 in)

Installation height

37.00 mm (1.4567 in)

Installation load

166 - 188 N (16.9 - 19.2 kg, 37 - 42 lb)

Height during valve open

27.20 mm (1.0709 in)

Load with valve open

373 - 421 N (38.0 - 42.9 kg, 84 - 95 lb)

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-143

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

K

L

M

A

EM

N

P

O

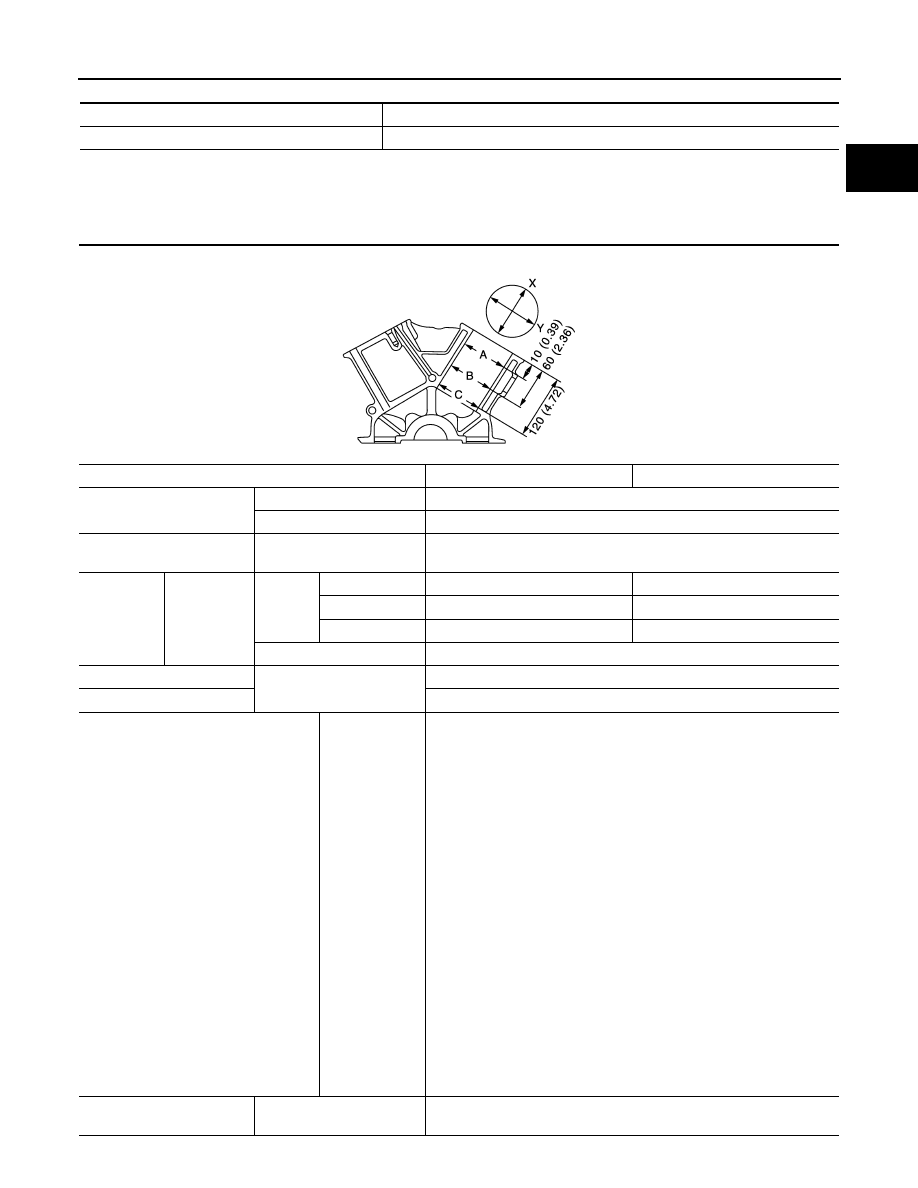

Unit: mm (in)

Cylinder Block

INFOID:0000000003802307

CYLINDER BLOCK

Unit: mm (in)

Items

Limit

Squareness

2.1 (0.083)

Engine

VQ25DE

VQ35DE

Surface flatness

Standard

Less than 0.03 (0.0012)

Limit

0.1 (0.004)

Main bearing housing inner
diameter

Standard

63.993 - 64.017 (2.5194 - 2.5203)

Cylinder
bore

Inner diame-
ter

Standard

Grade No. 1

85.000 - 85.010 (3.3465 - 3.3468)

95.500 - 95.510 (3.7598 - 3.7602)

Grade No. 2

85.010 - 85.020 (3.3468 - 3.3472)

95.510 - 95.520 (3.7602 - 3.7606)

Grade No. 3

85.020 - 85.030 (3.3472 - 3.3476)

95.520 - 95.530 (3.7606 - 3.7610)

Wear limit

0.2 (0.008)

Out-of-round

Limit

0.015 (0.0006)

Taper

0.010 (0.0004)

Main bearing housing inner diameter
grade (Without bearing)

Grade No. A
Grade No. B
Grade No. C
Grade No. D
Grade No. E
Grade No. F
Grade No. G
Grade No. H
Grade No. J
Grade No. K
Grade No. L
Grade No. M
Grade No. N
Grade No. P
Grade No. R
Grade No. S
Grade No. T
Grade No. U
Grade No. V
Grade No. W
Grade No. X
Grade No. Y
Grade No. 4
Grade No. 7

63.993 - 63.994 (2.5194 - 2.5194)
63.994 - 63.995 (2.5194 - 2.5195)
63.995 - 63.996 (2.5195 - 2.5195)
63.996 - 63.997 (2.5195 - 2.5196)
63.997 - 63.998 (2.5196 - 2.5196)
63.998 - 63.999 (2.5196 - 2.5196)
63.999 - 64.000 (2.5196 - 2.5197)
64.000 - 64.001 (2.5197 - 2.5197)
64.001 - 64.002 (2.5197 - 2.5198)
64.002 - 64.003 (2.5198 - 2.5198)
64.003 - 64.004 (2.5198 - 2.5198)
64.004 - 64.005 (2.5198 - 2.5199)
64.005 - 64.006 (2.5199 - 2.5199)
64.006 - 64.007 (2.5199 - 2.5200)
64.007 - 64.008 (2.5200 - 2.5200)
64.008 - 64.009 (2.5200 - 2.5200)
64.009 - 64.010 (2.5200 - 2.5201)

64.010 - 64.011 (2.5201 - 2.5201)
64.011 - 64.012 (2.5201 - 2.5202)

64.012 - 64.013 (2.5202 - 2.5202)
64.013 - 64.014 (2.5202 - 2.5202)
64.014 - 64.015 (2.5202 - 2.5203)
64.015 - 64.016 (2.5203 - 2.5203)
64.016 - 64.017 (2.5203 - 2.5203)

Difference in inner diameter
between cylinders

Standard

Less than 0.03 (0.0012)

JPBIA2238GB
