Nissan Teana J32. Manual - part 1003





HEATED SEAT SWITCH

SE-145

< ON-VEHICLE REPAIR >

[WITHOUT VENTILATION SEAT]

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

HEATED SEAT SWITCH

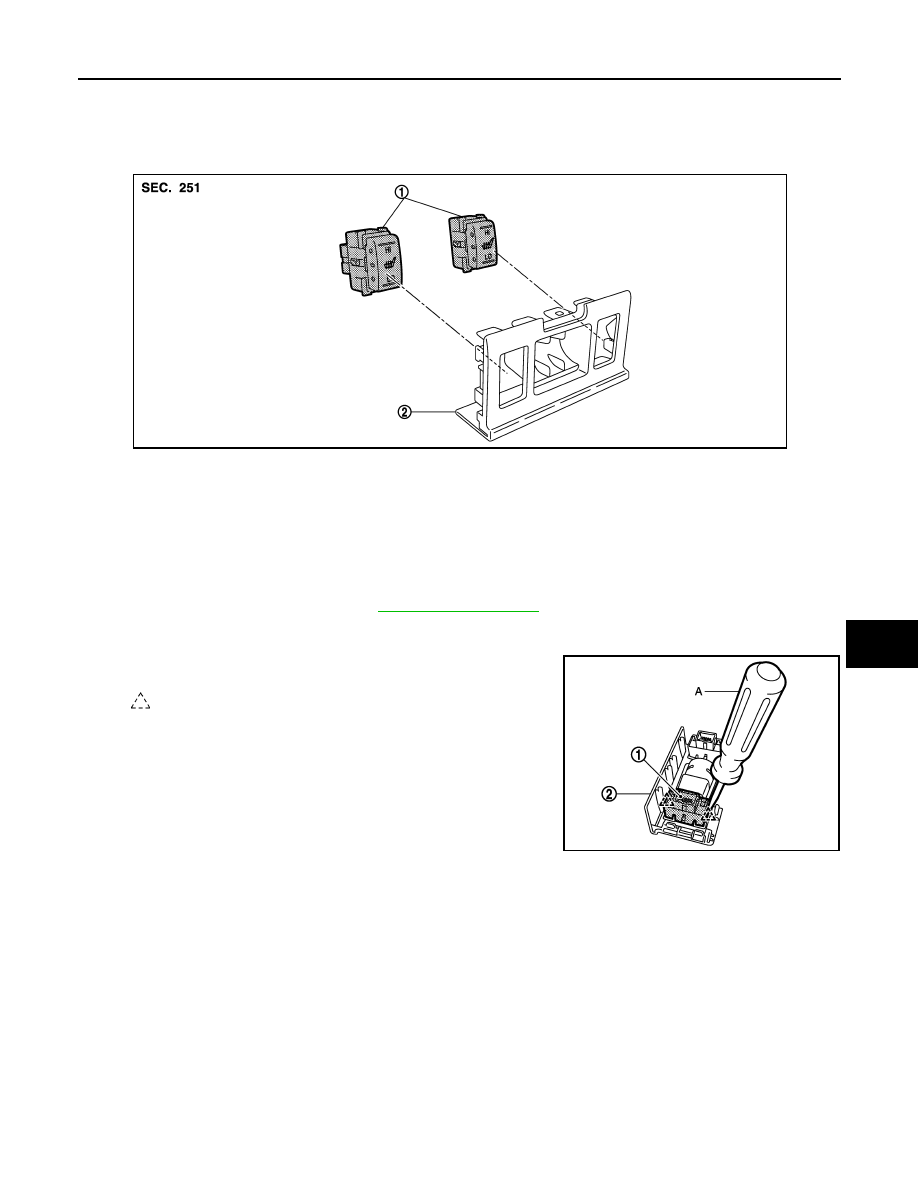

Exploded View

INFOID:0000000003853803

Removal and Installation

INFOID:0000000003840029

REMOVAL

CAUTION:

When removing and installing, use shop cloths to protect parts from damage.
1.

Remove the switch panel (2). Refer to

IP-22, "Exploded View"

.

2.

Remove heated seat switch (driver side) (1) from switch panel with flat bladed screw driver (A).
NOTE:
The same procedure is also performed for passenger side.

INSTALLATION

Install in the reverse order of removal.

1.

Heated seat switch

2.

Switch panel

JMJIA1946ZZ

:

Pawl

JMJIA1947ZZ

SEC-1

BODY EXTERIOR, DOORS, ROOF & VEHICLE SECURITY

C

D

E

F

G

H

I

J

L

M

SECTION

SEC

A

B

SEC

N

O

P

CONTENTS

SECURITY CONTROL SYSTEM

INTELLIGENT KEY SYSTEM

BASIC INSPECTION  ....................................

5

DIAGNOSIS AND REPAIR WORKFLOW  ..........

5

Work Flow  .................................................................

5

INSPECTION AND ADJUSTMENT .....................

8

ECM RE-COMMUNICATING FUNCTION  ...................

8

ECM RE-COMMUNICATING FUNCTION : De-
scription ...................................................................
..

8

ECM RE-COMMUNICATING FUNCTION : Spe-
cial Repair Requirement ..........................................
..

8

FUNCTION DIAGNOSIS ...............................

9

INTELLIGENT KEY SYSTEM/ENGINE
START FUNCTION .............................................

9

System Diagram ........................................................

9

System Description  ...................................................

9

Component Parts Location ......................................

12

Component Description ...........................................

13

NISSAN VEHICLE IMMOBILIZER SYSTEM-
NATS ..................................................................

14

System Diagram ......................................................

14

System Description  .................................................

14

Component Parts Location ......................................

15

Component Description ..........................................

16

VEHICLE SECURITY SYSTEM  .........................

17

System Diagram ......................................................

17

System Description  .................................................

17

Component Parts Location ......................................

18

Component Description ...........................................

19

DIAGNOSIS SYSTEM (BCM)  ............................

21

COMMON ITEM  .........................................................

21

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM) .....................................................

21

INTELLIGENT KEY ....................................................

22

INTELLIGENT KEY : CONSULT-III Function
(BCM - INTELLIGENT KEY) ....................................

22

THEFT ALM  ...............................................................

25

THEFT ALM : CONSULT-III Function (BCM -
THEFT) ....................................................................

25

IMMU ..........................................................................

27

IMMU : CONSULT-III Function (BCM - IMMU) ........

27

COMPONENT DIAGNOSIS .........................

28

U1000 CAN COMM CIRCUIT  ...........................

28

BCM ...........................................................................

28

BCM : Description ....................................................

28

BCM : DTC Logic .....................................................

28

BCM : Diagnosis Procedure  ....................................

28

IPDM E/R ....................................................................

28

IPDM E/R : Description ............................................

28

IPDM E/R : DTC Logic .............................................

28

IPDM E/R : Diagnosis Procedure  ............................

28

U1010 CONTROL UNIT (CAN) .........................

30

BCM ...........................................................................

30

BCM : DTC Logic .....................................................

30

BCM : Diagnosis Procedure  ....................................

30

BCM : Special Repair Requirement .........................

30

P1610 LOCK MODE  .........................................

31

Description ...............................................................

31

DTC Logic ................................................................

31

Diagnosis Procedure  ...............................................

31

P1611 ID DISCORD, IMMU-ECM  .....................

32

Description ...............................................................

32

DTC Logic ................................................................

32

Diagnosis Procedure  ...............................................

32

P1612 CHAIN OF ECM-IMMU  ..........................

34

SEC-2

Description ..............................................................

34

DTC Logic ...............................................................

34

Diagnosis Procedure  ..............................................

34

P1614 CHAIN OF IMMU-KEY  ...........................

35

Description ..............................................................

35

DTC Logic ...............................................................

35

Diagnosis Procedure  ..............................................

35

P1615 DIFFRENCE OF KEY  .............................

38

Description ..............................................................

38

DTC Logic ...............................................................

38

Diagnosis Procedure  ..............................................

38

B2190 NATS ANTENNA AMP.  .........................

39

Description ..............................................................

39

DTC Logic ...............................................................

39

Diagnosis Procedure  ..............................................

39

B2191 DIFFERENCE OF KEY  ..........................

42

Description ..............................................................

42

DTC Logic ...............................................................

42

Diagnosis Procedure  ..............................................

42

B2192 ID DISCORD, IMMU-ECM  ......................

43

Description ..............................................................

43

DTC Logic ...............................................................

43

Diagnosis Procedure  ..............................................

43

B2193 CHAIN OF ECM-IMMU ...........................

45

Description ..............................................................

45

DTC Logic ...............................................................

45

Diagnosis Procedure  ..............................................

45

B2013 ID DISCORD, IMMU-STRG  ....................

46

Description ..............................................................

46

DTC Logic ...............................................................

46

Diagnosis Procedure  ..............................................

46

B2014 CHAIN OF STRG-IMMU .........................

47

Description ..............................................................

47

DTC Logic ...............................................................

47

Diagnosis Procedure  ..............................................

47

B2555 STOP LAMP  ...........................................

50

Description ..............................................................

50

DTC Logic ...............................................................

50

Diagnosis Procedure  ..............................................

50

Component Inspection ............................................

51

B2556 PUSH-BUTTON IGNITION SWITCH  .....

52

Description ..............................................................

52

DTC Logic ...............................................................

52

Diagnosis Procedure  ..............................................

52

Component Inspection ............................................

53

B2557 VEHICLE SPEED  ...................................

54

Description ..............................................................

54

DTC Logic ...............................................................

54

Diagnosis Procedure  ..............................................

54

B2560 STARTER CONTROL RELAY  ...............

55

Description ..............................................................

55

DTC Logic  ...............................................................

55

Diagnosis Procedure ...............................................

55

B2601 SHIFT POSITION  ...................................

56

Description ..............................................................

56

DTC Logic  ...............................................................

56

Diagnosis Procedure ...............................................

56

Component Inspection  ............................................

58

B2602 SHIFT POSITION  ...................................

59

Description ..............................................................

59

DTC Logic  ...............................................................

59

Diagnosis Procedure ...............................................

59

B2603 SHIFT POSITION STATUS ....................

61

Description ..............................................................

61

DTC Logic  ...............................................................

61

VQ35DE MODELS  ....................................................

61

VQ35DE MODELS : Diagnosis Procedure  .............

61

VQ25DE MODELS  ....................................................

62

VQ25DE MODELS : Diagnosis Procedure  .............

62

B2604 PNP SWITCH  .........................................

64

Description ..............................................................

64

DTC Logic  ...............................................................

64

VQ35DE MODELS  ....................................................

64

VQ35DE MODELS : Diagnosis Procedure  .............

64

VQ25DE MODELS  ....................................................

65

VQ25DE MODELS : Diagnosis Procedure  .............

65

B2605 PNP SWITCH  .........................................

67

Description ..............................................................

67

DTC Logic  ...............................................................

67

Diagnosis Procedure ...............................................

67

B2606 STEERING LOCK RELAY  .....................

69

Description ..............................................................

69

DTC Logic  ...............................................................

69

Diagnosis Procedure ...............................................

69

B2607 STEERING LOCK RELAY  .....................

70

Description ..............................................................

70

DTC Logic  ...............................................................

70

Diagnosis Procedure ...............................................

70

B2608 STARTER RELAY  .................................

72

Description ..............................................................

72

DTC Logic  ...............................................................

72

Diagnosis Procedure ...............................................

72

B2609 STEERING STATUS  ..............................

74

Description ..............................................................

74

DTC Logic  ...............................................................

74

Diagnosis Procedure ...............................................

74

B260B STEERING LOCK UNIT  ........................

78

Description ..............................................................

78

DTC Logic  ...............................................................

78

SEC-3

C

D

E

F

G

H

I

J

L

M

A

B

SEC

N

O

P

Diagnosis Procedure ...............................................

78

B260C STEERING LOCK UNIT  .........................

79

Description ..............................................................

79

DTC Logic  ...............................................................

79

Diagnosis Procedure ...............................................

79

B260D STEERING LOCK UNIT  .........................

80

Description ..............................................................

80

DTC Logic  ...............................................................

80

Diagnosis Procedure ...............................................

80

B260F ENGINE STATUS  ...................................

81

Description ..............................................................

81

DTC Logic  ...............................................................

81

Diagnosis Procedure ...............................................

81

B26E1 NO RECEPTION OF ENGINE STA-
TUS SIGNAL  ......................................................

82

Description ..............................................................

82

DTC Logic  ...............................................................

82

Diagnosis Procedure ...............................................

82

B26E9 STEERING STATUS  ..............................

83

Description ..............................................................

83

DTC Logic  ...............................................................

83

Diagnosis Procedure ...............................................

83

B26EA KEY REGISTRATION ............................

84

Description ..............................................................

84

DTC Logic  ...............................................................

84

Diagnosis Procedure ...............................................

84

B2612 STEERING STATUS ...............................

85

Description ..............................................................

85

DTC Logic  ...............................................................

85

Diagnosis Procedure ...............................................

85

B2617 STARTER RELAY CIRCUIT ...................

89

Description ..............................................................

89

DTC Logic  ...............................................................

89

Diagnosis Procedure ...............................................

89

B2619 BCM  ........................................................

91

Description ..............................................................

91

DTC Logic  ...............................................................

91

Diagnosis Procedure ...............................................

91

B261A PUSH-BUTTON IGNITION SWITCH  .....

92

Description ..............................................................

92

DTC Logic  ...............................................................

92

Diagnosis Procedure ...............................................

92

B261E VEHICLE TYPE  ......................................

95

Description ..............................................................

95

DTC Logic  ...............................................................

95

Diagnosis Procedure ...............................................

95

B2108 STEERING LOCK RELAY ......................

96

Description ..............................................................

96

DTC Logic  ...............................................................

96

Diagnosis Procedure ...............................................

96

B2109 STEERING LOCK RELAY  ....................

97

Description ...............................................................

97

DTC Logic ................................................................

97

Diagnosis Procedure  ...............................................

97

B210A STEERING LOCK CONDITION
SWITCH .............................................................

98

Description ...............................................................

98

DTC Logic ................................................................

98

Diagnosis Procedure  ...............................................

98

B210B STARTER CONTROL RELAY ............

102

Description .............................................................

102

DTC Logic ..............................................................

102

Diagnosis Procedure  .............................................

102

B210C STARTER CONTROL RELAY ............

103

Description .............................................................

103

DTC Logic ..............................................................

103

Diagnosis Procedure  .............................................

103

B210D STARTER RELAY  ..............................

104

Description .............................................................

104

DTC Logic ..............................................................

104

Diagnosis Procedure  .............................................

104

B210E STARTER RELAY ...............................

105

Description .............................................................

105

DTC Logic ..............................................................

105

Diagnosis Procedure  .............................................

105

B210F PNP/CLUTCH INTERLOCK SWITCH .

107

Description .............................................................

107

DTC Logic ..............................................................

107

Diagnosis Procedure  .............................................

107

B2110 PNP/CLUTCH INTERLOCK SWITCH  .

109

Description .............................................................

109

DTC Logic ..............................................................

109

Diagnosis Procedure  .............................................

109

POWER SUPPLY AND GROUND CIRCUIT  ..

111

BCM .........................................................................

111

BCM : Diagnosis Procedure  ..................................

111

IPDM E/R ..................................................................

111

IPDM E/R : Diagnosis Procedure  ..........................

111

HOOD SWITCH ...............................................

113

Description .............................................................

113

Component Function Check ................................

113

Diagnosis Procedure ............................................

113

Component Inspection ...........................................

114

SECURITY INDICATOR LAMP  ......................

115

Description .............................................................

115

Component Function Check ................................

115

Diagnosis Procedure  .............................................

115

Component Inspection ...........................................

116

KEY WARNING LAMP ....................................

117















Content   ..  1001  1002  1003  1004   ..
