Nissan Navara (2017 год). Руководство - часть 24

4 - 16

Система отопления и кондиционирования воздуха. Аудиосистема

5.  После завершения парковки:

Автомобили с МКП: Оставьте рычаг переключения



–

передач в положении R (Задний ход) и включите
стояночный тормоз.

Автомобили с АКП: Установите рычаг селектора в по-



–

ложение P (Стоянка) и включите стояночный тормоз.

РАЗНИЦА МЕЖДУ ПРОГНОЗИРУЕМЫМИ
И ДЕЙСТВИТЕЛЬНЫМИ РАССТОЯНИЯМИ
(для некоторых вариантов исполнения
автомобиля)

Линию расстояния до препятствия и линию ширины автомо-
биля можно использовать только для справки, и только в том
случае, когда автомобиль находится на ровной дороге с твер-
дым покрытием. Расстояние до препятствия, наблюдаемое
на мониторе, служит только для справки и может отличаться
от фактического расстояния между автомобилем и показан-
ным препятствием.

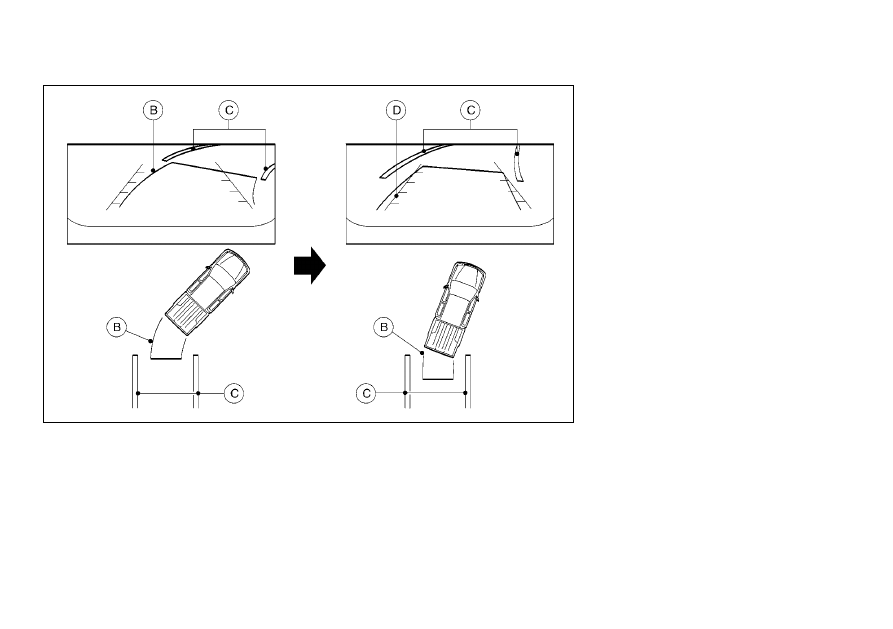

3.  Двигайтесь задним ходом на место для парковки C,

используя линии прогнозируемой траектории в качестве
ориентира. Не следует полностью полагаться только на
изображение, которое вы видите на мониторе. Убедитесь
в безопасности маневра, оглянувшись через плечо.

4.  Управляйте рулевым колесом таким образом, чтобы ли-

нии ширины автомобиля D стали параллельны парко-
вочному пространству C, используя для справки линии
предсказанного курса.

1.  Прежде чем начинать парковку, визуально убедитесь в

том, что пространство позади автомобиля свободно.

2.  Обстановка позади автомобиля будет показана на мо-

ниторе так, как изображено на иллюстрации, когда вы
переведете рычаг переключения передач (автомобили
с МКП) или рычаг селектора (автомобили с АКП) в по-
ложение R (Задний ход). Линии прогнозируемой тра-
ектории движения B появятся на мониторе, если вы
повернете рулевое колесо вправо или влево.

4 - 17

Система отопления и кондиционирования воздуха. Аудиосистема

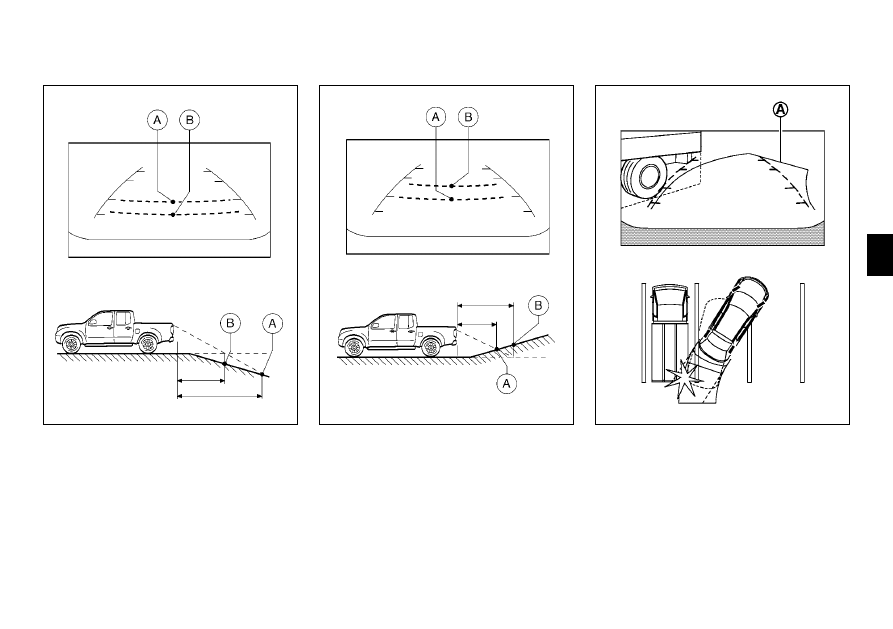

Движение задним ходом около выступающих
предметов

Линии прогнозируемой траектории A не касаются объектов
на дисплее. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

Движение задним ходом на крутом спуске

При движении задним ходом по крутому спуску, линии рас-
стояния до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают большее расстояние, чем на
самом деле. Например, дисплей показывает расстояние 1,0 м
до места A, однако фактическое место на спуске, удаленное
на 1,0 м от автомобиля – это место B. Обратите внимание,
что любой предмет на спуске на самом деле расположен бли-
же, чем это кажется на дисплее.

Движение задним ходом на крутой подъем

При движении задним ходом по крутому подъему, линии
расстояния до препятствия и линии габаритной ширины ав-
томобиля на дисплее показывают меньшее расстояние до
препятствия, чем на самом деле. Например, дисплей показы-
вает расстояние 1,0 м до места A, однако фактическое место
на подъеме, удаленное на 1,0 м от автомобиля – это место B.
Обратите внимание, что любой предмет на подъеме, на самом
деле расположен дальше, чем это кажется на дисплее.

4 - 18

Система отопления и кондиционирования воздуха. Аудиосистема

•

Экран может мерцать при флуоресцентном освещении.
Это не является признаком неисправности.

•

Цвет предметов на мониторе заднего вида может отли-
чаться от действительного.

•

В условиях низкой освещенности и ночью изображение
предметов на мониторе может быть нечетким. Это не яв-
ляется признаком неисправности.

•

При попадании на объектив камеры заднего вида грязи,
дождя или снега изображение предметов на мониторе
может быть нечетким. Очистите объектив камеры.

•

Запрещается использовать для чистки объектива каме-
ры спирт, бензин и другие растворители. Это приведет к
помутнению крышки объектива и искажению цветопере-
дачи. Для чистки объектива камеры используйте мягкую
ткань, смоченную раствором нейтрального моющего
средства, а затем протрите объектив сухой мягкой тка-
нью.

•

Будьте осторожны, чтобы не повредить объектив каме-
ры, так как это повлияет на изображение на экране мо-
нитора.

•  Запрещается наносить полироль на объектив камеры.

При попадании полироли или воска на крышку объек-
тива камеры промойте ее при помощи мягкой чистой
ткани, смоченной раствором нейтрального моющего
средства.

РЕГУЛИРОВКА ДИСПЛЕЯ

Для включения/выключения монитора заднего вида, регу-
лировки яркости [Brightness], насыщенности [Tint], цвета
[Colour], контраста [Contrast] и насыщенности черного цвета
[Black Level] нажмите на кнопку <SETTING> при включенном
мониторе заднего вида, выберите соответствующий пункт на
дисплее и отрегулируйте желаемый параметр при помощи
многофункционального регулятора.

Запрещается регулировать яркость, насыщенность, цвет или
контраст изображения на мониторе заднего вида во время
движения автомобиля. При регулировке изображения убе-
дитесь в том, что стояночный тормоз полностью включен, и
двигатель заглушен.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

•  При переводе рычага коробки передач в положение R

(Задний ход) экран монитора автоматически включится
в режим заднего обзора. Однако при этом вы можете
продолжать слушать аудиосистему.

•

Для появления на экране изображения от камеры задне-
го вида может потребоваться некоторое время после пе-
ревода рычага коробки передач в положение R (Задний
ход). Изображение предметов может быть искажено до
момента полного включения монитора заднего вида.

•

При слишком высокой или низкой температуре изобра-
жение предметов на мониторе может быть нечетким. Это
не является признаком неисправности.

•

При попадании в объектив камеры сильного луча света
изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

•

Вы можете заметить на предметах вертикальные линии.
Это может быть вызвано сильным отражением света от
бампера. Это не является признаком неисправности.

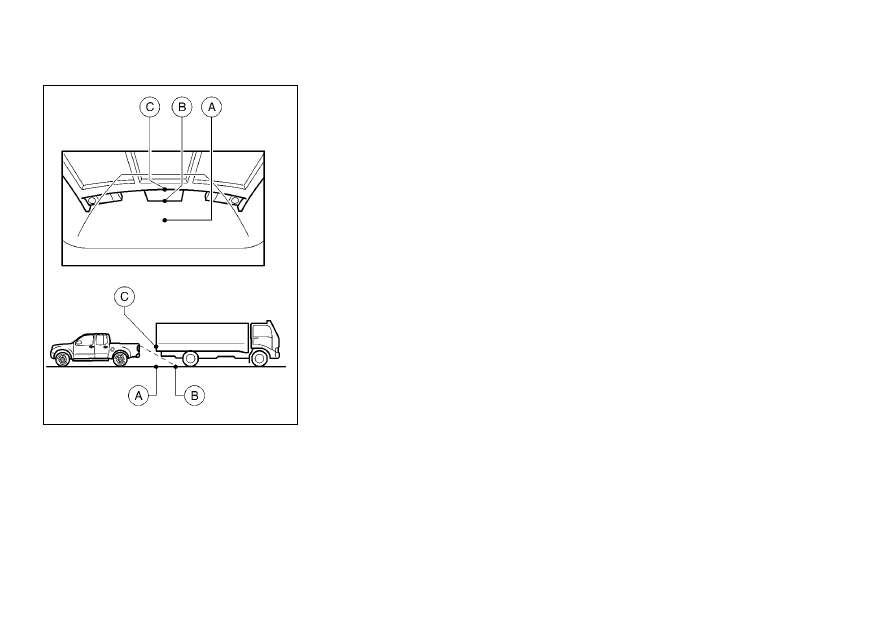

Движение задним ходом позади выступающих
предметов

Расстояние до точки C, показанное на дисплее, выглядит
большим, чем до точки B. Однако на самом деле расстоя-
ние до точки C такое же, как и до точки A. Автомобиль
может задеть препятствие при движении задним ходом к
месту A, если препятствие выступает за пределы фактиче-
ской траектории движения.

4 - 19

Система отопления и кондиционирования воздуха. Аудиосистема



ОПАСНОСТЬ

•  Кондиционер и система отопления могут функциониро-

вать только при работающем двигателе.

•  Запрещается оставлять в автомобиле детей или взрос-

лых, за которыми требуется присмотр. Также не следу-
ет оставлять в салоне домашних животных. Они могут
случайно воздействовать на различные органы управ-
ления, что может привести к аварии с серьезными по-
следствиями. В жаркий солнечный день температура в
салоне закрытого автомобиля может быстро повысить-
ся до опасного уровня. Люди и животные, находящиеся
в автомобиле, могут серьезно пострадать или даже по-
гибнуть.

•  Не включайте режим рециркуляции воздуха на продол-

жительное время, поскольку воздух в кабине потеряет
свежесть, и окна могут запотеть.

•  Не управляйте системой отопления и кондиционирова-

ния воздуха во время движения, полностью сосредо-
точьте внимание на дорожной обстановке.

ПРИМЕЧАНИЕ

•  Конденсат образуется внутри блока кондиционера (для

некоторых вариантов исполнения автомобиля) при про-
хождении через него воздуха и безопасно сливается
под ваш автомобиль.

•  Потеки воды на земле под автомобилем не являются

признаком неисправности.

СИСТЕМА ОТОПЛЕНИЯ
И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

БОКОВЫЕ И ЦЕНТРАЛЬНЫЕ
ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Вы можете открывать и закрывать вентиляционные решетки

 и изменять направление потока воздуха

.

:   Этот символ означает, что вентиляционная решетка за-

крыта.

:   Этот символ означает, что вентиляционная решетка от-

крыта.

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ
