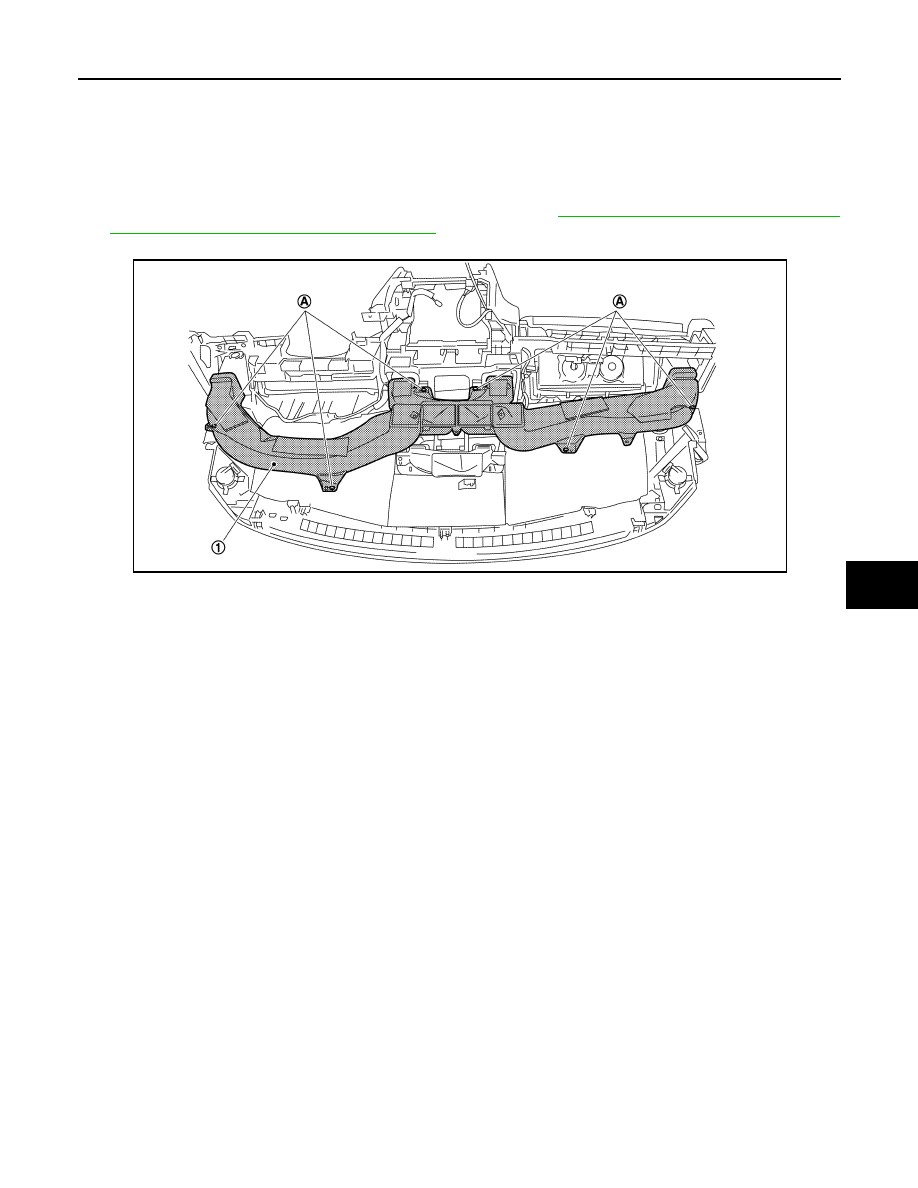

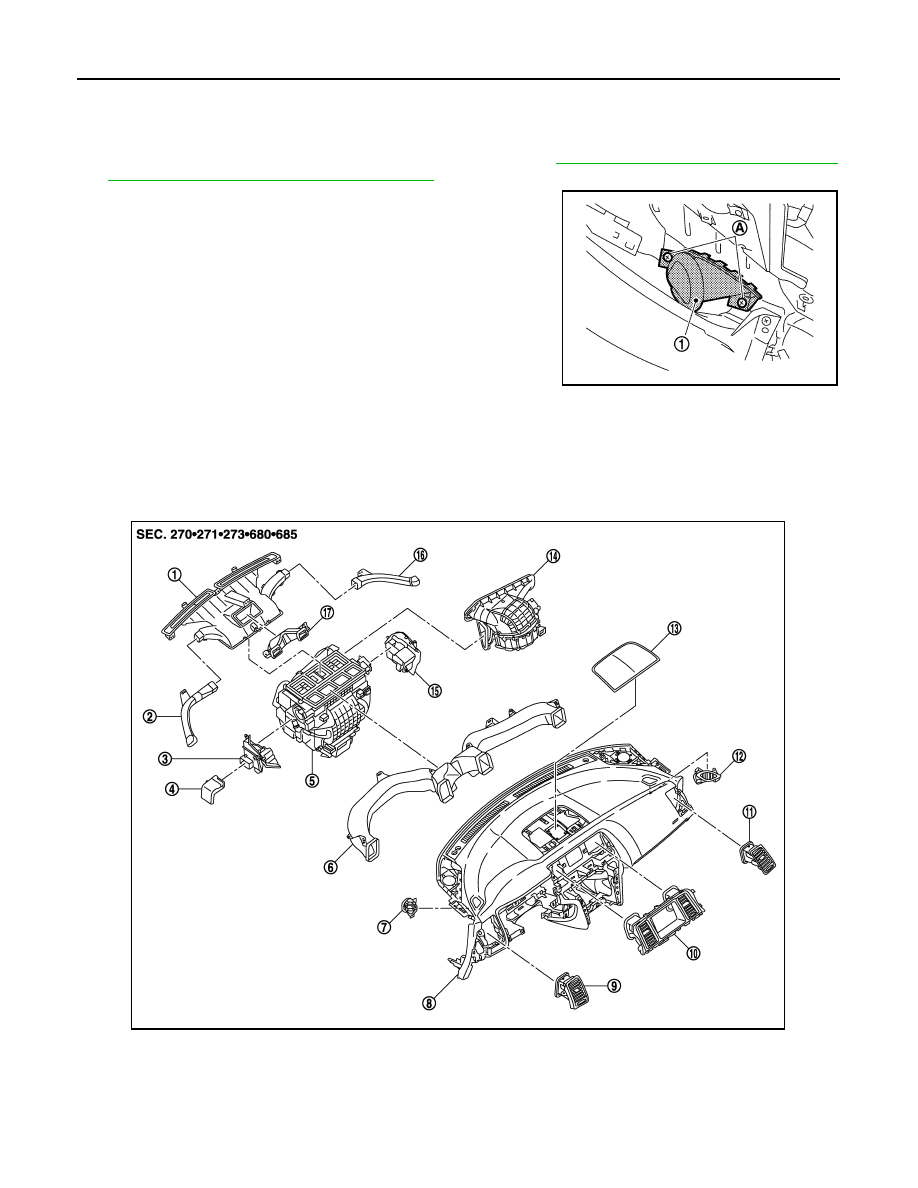

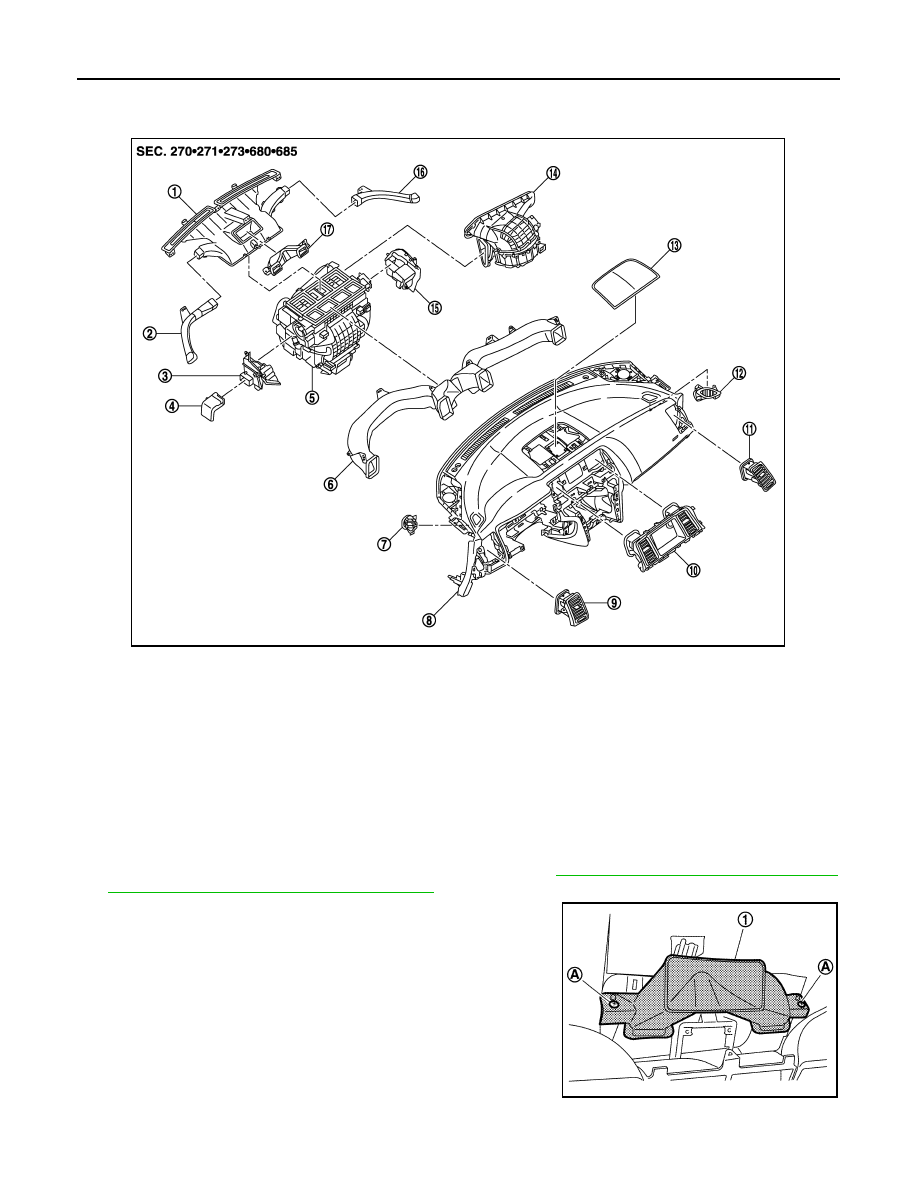

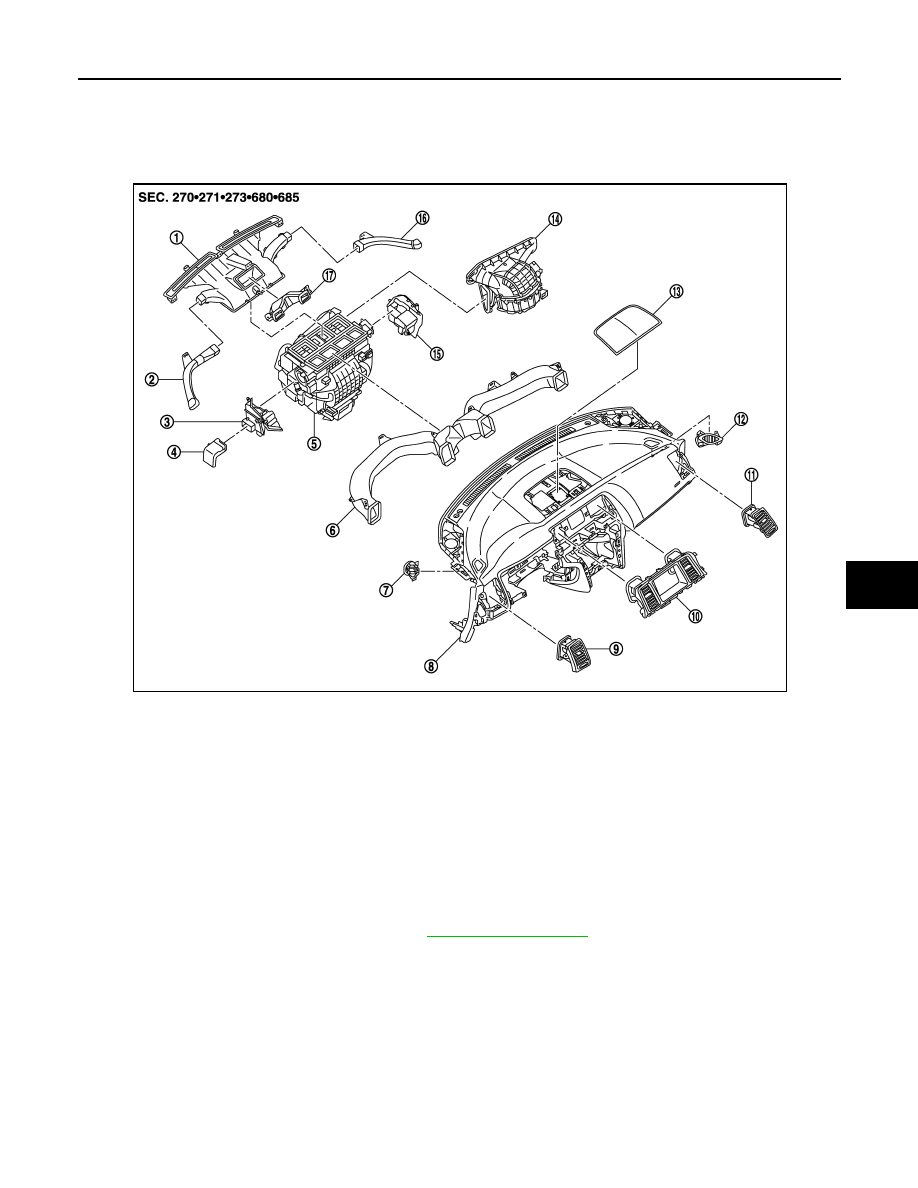

VTL-116 < REMOVAL AND INSTALLATION > [WITH 7 INCH DISPLAY] DUCT AND GRILLE SIDE DEFROSTER GRILLE : Removal and Installation INFOID:0000000009721190 REMOVAL 1. Remove defroster nozzle and side defroster nozzle. Refer to VTL-119, "DEFROSTER NOZZLE AND SIDE DEFROSTER NOZZLE : Exploded View" . 2. Remove fixing screws (A) and then remove side defroster grilles INSTALLATION Install in the reverse order of removal. VENTILATOR DUCT VENTILATOR DUCT : Exploded View INFOID:0000000009721191 JPIIA0584ZZ 1. Defroster nozzle 2. Side defroster nozzle LH 3. Foot duct LH 4. Heater duct 5. Heater & cooling unit assembly 6. Ventilator duct 7. Side defroster grille LH 8. Instrument panel assembly 9. Side ventilator grille LH 10. Center ventilator grille assembly 11. Side ventilator grille RH 12. Side defroster grille RH JPIIA1225ZZ |
