Ниссан Мурано (2018 год). Инструкция - часть 35

4 - 26

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

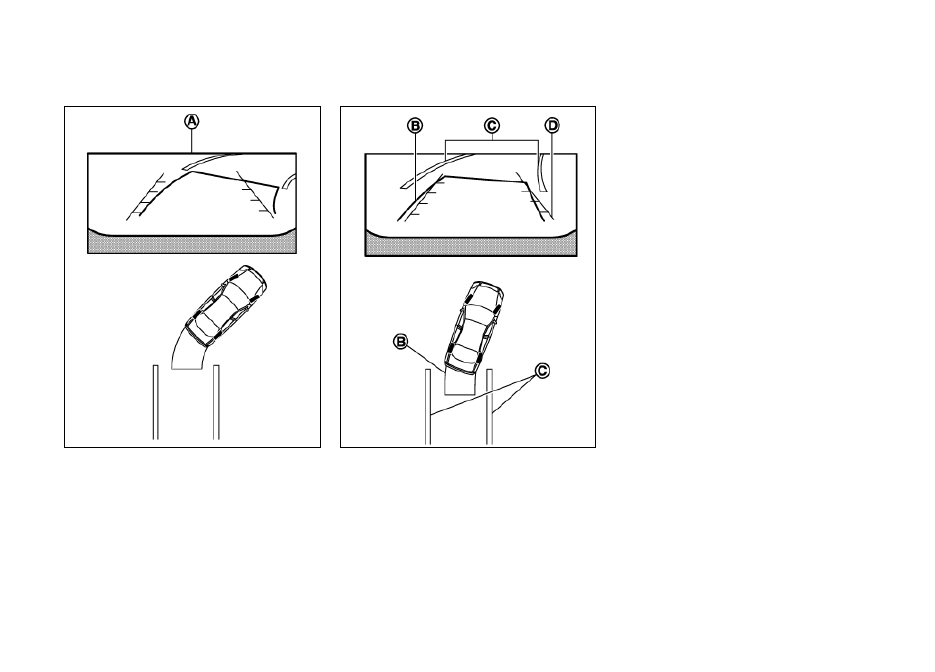

Прежде чем начинать парковку, визуально убедитесь в

1.

том, что пространство позади автомобиля свободно.

Когда вы переведете рычаг селектора коробки передач

2.

в положение “R” (Задний ход), вы увидите на мониторе
пространство позади автомобиля А так, как это показано
на рисунке.

Медленно двигайтесь задним ходом, управляя рулевым

3.

колесом таким образом, чтобы линии прогнозируемой
траектории

B вписывались в парковочное простран-

ство

C.

Используя для справки линии предсказанной траекто-

4.

рии, управляйте рулевым колесом таким образом, чтобы
линии ширины автомобиля

D стали параллельны пар-

ковочному пространству

C.

Когда автомобиль будет поставлен на парковочное ме-

5.

сто, переведите рычаг селектора автоматической ко-
робки передач в положение “P” (Стоянка) и включите
стояночный тормоз.

РАЗНИЦА МЕЖДУ ПРОГНОЗИРУЕМЫМИ
И ДЕЙСТВИТЕЛЬНЫМИ РАССТОЯНИЯМИ

Линию расстояния до препятствия и линию ширины автомо-
биля можно использовать только для справки, и только в том
случае, когда автомобиль находится на ровной дороге с твер-
дым покрытием. Расстояние до препятствия, наблюдаемое
на мониторе, служит только для справки и может отличаться
от фактического расстояния между автомобилем и показан-
ным препятствием.

4 - 27

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

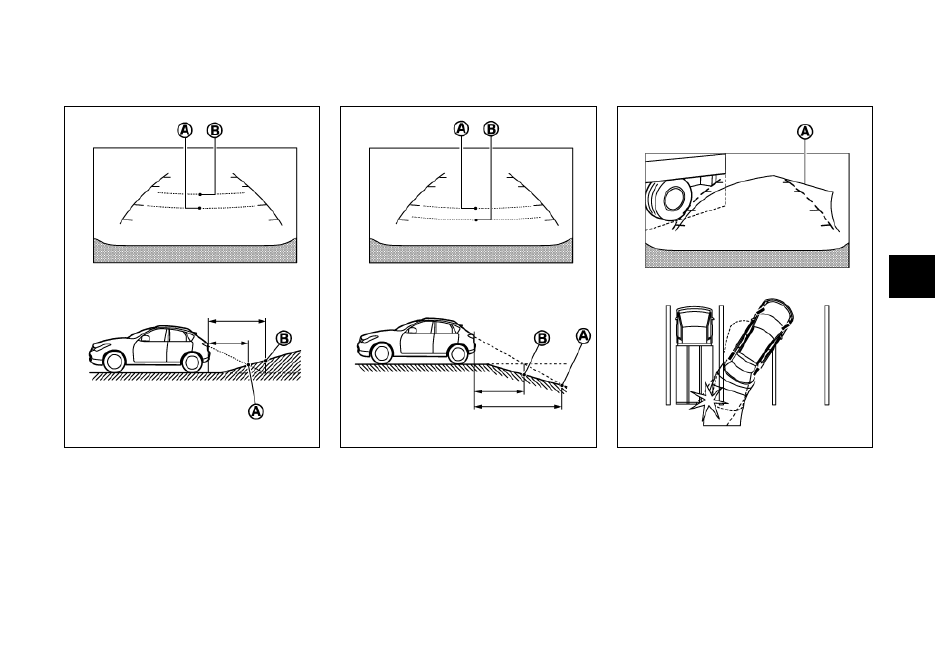

Движение задним ходом на крутой подъем

При движении задним ходом по крутому подъему, линии рас-
стояния до препятствия и линии габаритной ширины автомоби-
ля на дисплее показывают меньшее расстояние до препятствия,
чем на самом деле. Например, дисплей показывает расстояние
1,0 м до точки

A, однако фактическая точка  на подъеме, уда-

ленная на 1,0 м от автомобиля – это точка

B. Обратите внима-

ние, что любой предмет на подъеме, на самом деле расположен
дальше, чем это выглядит на дисплее.

Движение задним ходом на крутом спуске

При движении задним ходом по крутому спуску, линии рас-
стояния до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают большее расстояние, чем
на самом деле. Например, дисплей показывает расстояние
1,0 м до точки

A, однако фактическая точка на спуске,

удаленная на 1,0 м от автомобиля – это точка

B. Обратите

внимание, что любой предмет на спуске на самом деле рас-
положен ближе, чем это кажется на дисплее.

Движение задним ходом около выступающих
предметов

Линии прогнозируемой траектории

A не касаются объектов

на дисплее. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

4 - 28

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

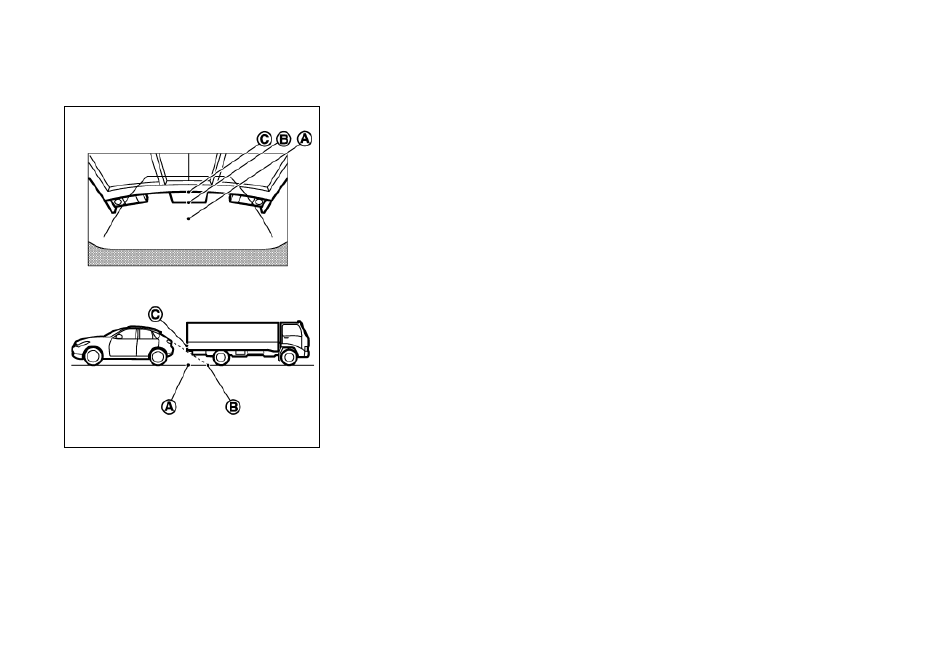

Движение задним ходом позади выступающих
предметов

Расстояние до точки

C, показанное на дисплее, выглядит

большим, чем до точки

B. Однако на самом деле расстоя-

ние до точки

C такое же, как и до точки A. Автомобиль

может задеть препятствие при движении задним ходом к
точке

A, если препятствие выступает за пределы фактиче-

ской траектории движения.

НАСТРОЙКА ДИСПЛЕЯ

Для включения/выключения монитора, регулировки
[Brightness], [Tint], [Colour], [Contrast] и [Black Level] (яр-
кость, оттенок, цвет, контраст и уровень черного) нажмите
кнопку <SETTING> при включенном мониторе кругового
обзора, выберите соответствующий пункт на дисплее и от-
регулируйте нужный параметр при помощи многофункцио-
нального переключателя.

Запрещается регулировать настройки монитора заднего
вида [Brightness], [Tint], [Colour], [Contrast] и [Black Level] во
время движения автомобиля. При регулировке изображения
убедитесь в том, что стояночный тормоз полностью затянут
и двигатель заглушен.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

При переводе рычага селектора коробки передач в по-



y

ложение R (задний ход) экран монитора автоматически
включится в режим заднего обзора. Однако при этом вы
можете продолжать слушать аудиосистему.

После перевода рычага селектора в положение R (за-



y

дний ход) может потребоваться некоторое время для
того, чтобы монитор включился в режим заднего обзора.
Изображение на экране может быть искаженным до того
момента, пока монитор не включится полностью.

При слишком высокой или низкой температуре изобра-



y

жение предметов на мониторе может быть нечетким. Это
не является признаком неисправности.

При попадании в объектив камеры сильного луча света



y

изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

Вы можете заметить на предметах вертикальные линии.



y

Это может быть вызвано сильным отражением света от
бампера. Это не является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.



y

Это не является признаком неисправности.

Цвет предметов на мониторе заднего вида может отли-



y

чаться от действительного.

В условиях низкой освещенности и ночью изображение



y

предметов на мониторе может быть нечетким. Это не яв-
ляется признаком неисправности.

При попадании на объектив камеры заднего вида грязи,



y

дождя или снега изображение предметов на мониторе
может быть нечетким. Очистите объектив камеры.

Запрещается использовать для чистки объектива каме-



y

ры спирт, бензин и другие растворители. Это приведет
к искажению цветопередачи. Для чистки объектива ка-
меры используйте мягкую ткань, смоченную раствором
нейтрального моющего средства, а затем протрите объ-
ектив сухой мягкой тканью.

Будьте осторожны, чтобы не повредить объектив ка-



y

меры, так как это повлияет на изображение на экране
монитора.

Запрещается наносить полироль на объектив камеры.



y

При попадании полироли или воска на крышку объек-
тива камеры промойте ее при помощи мягкой чистой
ткани, смоченной раствором нейтрального моющего
средства.

4 - 29

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

МОНИТОР ЗАДНЕГО И БОКОВОГО
ОБЗОРА (для некоторых вариантов
исполнения автомобиля)

МОНИТОР ЗАДНЕГО ВИДА (для некоторых
вариантов исполнения автомобиля)

При переводе рычага селектора автоматической коробки
передач в положение «R» (задний ход) на мониторе будет
показана обстановка вокруг задней части автомобиля.

Данная система призвана помочь водителю обнаружить при-
сутствие достаточно больших неподвижных объектов вблизи
автомобиля во избежание его повреждения. Эта система
не обнаруживает небольшие предметы, находящиеся ниже
уровня заднего бампера, и может не обнаружить объекты,
расположенные слишком близко к бамперу.



ОПАСНОСТЬ

Камера заднего вида является удобной системой, од-

•

нако ее наличие не отменяет необходимости предпри-
нимать обычные меры предосторожности при движении
задним ходом. Обязательно посмотрите назад и убе-
дитесь в безопасности маневра, прежде чем начинать
движение задним ходом. Двигайтесь задним ходом с
малой скоростью.

Расстояние до объектов на мониторе отличается от дей-

•

ствительного, потому что камера заднего вида имеет широ-
коугольный объектив. На мониторе заднего обзора предметы
кажутся находящимися ближе, как и при наблюдении через
внутреннее или наружные зеркала заднего вида.

Перед началом движения задним ходом убедитесь в

•

том, что дверь багажного отделения надежно закрыта.

Монитор заднего вида не позволяет видеть зону под

•

бампером и по углам бампера из-за ограниченного поля
охвата объектива камеры.

Следите за тем, чтобы объектив камеры заднего вида

•

не был ничем закрыт. Объектив камеры заднего вида
установлен над задним регистрационным знаком.

При мойке автомобиля струей воды под высоким дав-

•

лением не допускайте попадания струи воды в камеру.
В противном случае попадание воды внутрь камеры мо-
жет привести к конденсации влаги на линзе объектива,
к неисправности камеры, возгоранию или к поражению
электрическим током.

Оберегайте камеру заднего вида от ударных воз-

•

действий. Она представляет собой прецизионное (вы-
сокоточное) устройство. В противном случае может
нарушиться функционирование камеры или возникнуть
неисправность, которая может привести к возгоранию
или к поражению электрическим током.

ВНИМАНИЕ

Поверх объектива камеры установлена прозрачная крышка. Ста-
райтесь не поцарапать кожух при очистке от снега или грязи.

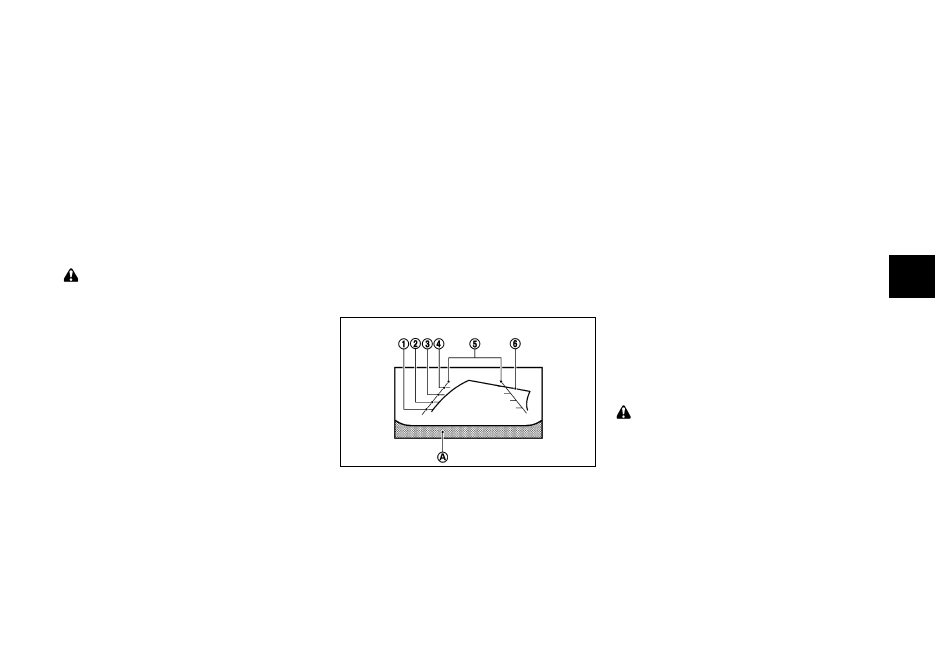

Линии на дисплее

На мониторе будут показаны линии, которые указывают ши-
рину автомобиля и расстояние до препятствия относительно
линии бампера

A.

Линии, указывающие расстояние до препятствия:

Эти линии указывают расстояние, оставшееся между препят-
ствием и бампером автомобиля.

Красная линия



y

: примерно 0,5 м

Желтая линия



y

: примерно 1 м

Зеленая линия



y

: примерно 2 м

Зеленая линия



y

: примерно 3 м

Линии, указывающие ширину автомобиля

:

Эти линии указывают габаритную ширину автомобиля при
движении задним ходом.

Линии прогнозируемой траектории

):

Эти линии указывают прогнозируемую траекторию движе-
ния автомобиля при движении задним ходом. Когда рычаг
селектора коробки передач находится в положении «R” (За-
дний ход), при повороте рулевого колеса на мониторе будут
показаны дополнительные линии прогнозируемой траекто-
рии движения. Линии, указывающие прогнозируемую тра-
екторию движения, будут изменяться в зависимости от угла
поворота рулевого колеса, и не будут появляться на дисплее,
если рулевое колесо находится в нейтральном положении.

Парковка с помощью линий прогнозируемой
траектории



ОПАСНОСТЬ

Обязательно посмотрите назад и убедитесь в безопас-

•

ности маневра, прежде чем начинать движение задним
ходом. Двигайтесь задним ходом с малой скоростью.

Используйте отображаемые на дисплее линии только

•

для справки. Расположение линий на дисплее в значи-
тельной степени зависит от количества пассажиров в
автомобиле, уровня топлива в баке, расположения ав-
томобиля, состояния дороги и ее уклона.

Если на автомобиле установлены шины различного

•

размера, линия прогнозируемой траектории может от-
личаться от действительной траектории движения ав-
томобиля.
