Ниссан X-Трейл T32 (2018 год). Инструкция - часть 66

6 - 4

В случае неисправности

Запасное колесо (автомобиль с двумя рядами
сидений)

Запасное колесо хранится под панелями пола багажного от-
деления.

Снимите панели пола багажного отделения.

Поверните нижнюю часть домкрата

4.

d

 на 90 градусов,

наклоните его верхнюю часть

e

 к себе и после этого

медленно извлеките домкрат. Для хранения домкрата
выполните эти действия в обратной последовательно-
сти, а затем затяните рукоятку домкрата так, чтобы она
не стучала.

ВНИМАНИЕ

При снятии домкрата будьте осторожны, чтобы не ударить
руки о кузов автомобиля. В противном случае вы можете
получить травму.

ПРИМЕЧАНИЕ

При размещении домкрата в отсеке для хранения не

•

затягивайте рукоятку домкрата с помощью отвертки.
В этом случае возможна деформация места установки
домкрата.

Не допускайте контакта домкрата с деталями внутрен-

•

ней отделки. В противном случае вы повредите автомо-
биль.

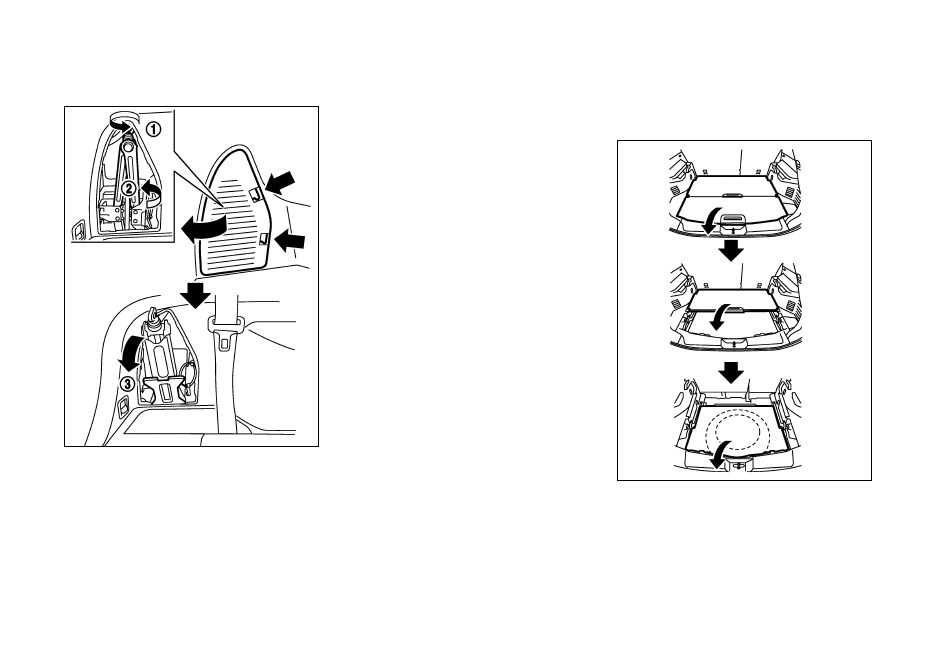

Снимите крышку отсека для хранения, одновременно

1.

нажимая две фиксирующие лапки.

Отсоедините зажим, удерживающий домкрат и ком-

2.

плект инструмента, после чего извлеките комплект ин-
струмента.

Освободите домкрат, вращая рукоятку домкрата

3.

c

, как

показано на рисунке.

6 - 5

В случае неисправности

Потяните ремешок

d

, чтобы поднять сиденье.

Снимите крышку

e

.

Снимите зажим, удерживающий запасное колесо.

ПРОТИВООТКАТНЫЕ УПОРЫ



ОПАСНОСТЬ

Во избежание самопроизвольного трогания автомобиля с
места и возможного травмирования людей, проверьте на-
дежность блокировки колес автомобиля противооткатными
упорами.

Запасное колесо (автомобиль с тремя рядами
сидений)

Запасное колесо хранится под панелями пола багажного от-
деления.

Сложите третий ряд сидений и затем снимите панель пола
багажного отделения

c

. Процесс складывания третьего

ряда сидений приведен в разделе «Третий ряд сидений (для
некоторых вариантов исполнения автомобиля)» главы «1.
Безопасность – сиденья, ремни безопасности и дополни-
тельные удерживающие системы».

Снимите зажим, удерживающий запасное колесо.

6 - 6

В случае неисправности

СНЯТИЕ КОЛЕСА

Места расположения опор домкрата

Подложите противооткатные упоры

c

 спереди и сзади под

колесо, которое находится по диагонали от поврежденного
колеса A, чтобы предотвратить перемещение автомобиля
в процессе его подъема домкратом.

ДЕМОНТАЖ ДЕКОРАТИВНОГО КОЛПАКА
(для некоторых вариантов исполнения
автомобиля)



ОПАСНОСТЬ

Никогда не снимайте декоративные колпаки руками. Это мо-
жет привести к серьезным травмам.

Для того чтобы снять декоративный колпак, воспользуйтесь
рукояткой

c

 домкрата, как показано на иллюстрации.

Для того чтобы не повредить колесо и декоративный колпак,
поместите ветошь

d

 между колесом и рукояткой домкрата.

6 - 7

В случае неисправности



Не отворачивайте полностью колесные гайки, пока ко-
лесо опирается на дорогу.

Осторожно поднимайте автомобиль до тех пор, пока ко-

5.

лесо не будет полностью вывешено.

Для того чтобы поднять автомобиль, крепко удержи-

6.

вайте рукоятку домкрата и стержень, вращая рукоятку
домкрата.

Снятие колеса

Полностью отверните колесные гайки.

1.

Снимите поврежденное колесо.

2.

ВНИМАНИЕ

Колесо имеет большую массу. Будьте осторожны, чтобы не
уронить колесо на ноги, и используйте рабочие перчатки во
избежание травмирования рук.

УСТАНОВКА ЗАПАСНОГО КОЛЕСА

Запрещено запускать или оставлять двигатель рабо-

•

тающим, когда автомобиль поднят домкратом. Автомо-
биль может неожиданно сдвинуться с места, что может
привести к аварии.

Не допускайте нахождения пассажиров в автомобиле,

•

который поднят домкратом.

Перед использованием домкрата ознакомьтесь с пре-

•

достережениями, приведенными на этикетке, наклеен-
ной на домкрат.

Установите домкрат таким образом, чтобы его головка

1.

располагалась точно под специальной площадкой под
порогом кузова, как показано на рисунке.



Домкрат должен быть установлен на твердую горизон-
тальную поверхность.

Установите головку домкрата между двумя углубления-

2.

ми на ребре порога кузова.

Ребро порога должно войти в паз головки домкрата, как

3.

показано на рисунке.

Ослабьте все гайки крепления колеса, отвернув их ко-

4.

лесным ключом на один-два оборота против часовой
стрелки с помощью колесного ключа.

Подъем автомобиля домкратом



ОПАСНОСТЬ

Тщательно изучите указания, приведенные в данном

•

разделе, и строго следуйте им.

ЗАПРЕЩЕНО НАХОДИТЬСЯ ПОД АВТОМОБИЛЕМ, КОТО-

•

РЫЙ ОПИРАЕТСЯ ТОЛЬКО НА ДОМКРАТ.

Никогда не пользуйтесь домкратом, не предназначен-

•

ным для вашего автомобиля.

Домкрат, прилагаемый к автомобилю, предназначен

•

только для подъема вашего автомобиля при замене
колеса. Не пользуйтесь вашим домкратом для подъема
других автомобилей.

Запрещается устанавливать домкрат в иные зоны, чем

•

специальные площадки днища кузова, предназначен-
ные для установки домкрата.

Не поднимайте автомобиль выше, чем это нужно для

•

замены колеса.

Запрещено подкладывать под домкрат или под его

•

опорную головку деревянные бруски, камни и т.д.
