TROUBLE DIAGNOSES

Data Monitor Mode

NOTE:
Before performing the self-diagnosis, be sure to register the ID. Or, the actual malfunction location may be different from that displayed
on CONSULT-II.

Item (CONSULT-II

screen terms)

Description

IGN SW

Indicates [ON/OFF] condition from ignition switch.

VEHICLE SPEED

The vehicle speed computed from the vehicle speed signal is displayed.

WARNING LAMP

The warning lamp for Tyre Pressure Monitoring System condition is displayed.

DEFLATION CON

Indicates the condition of the tyre pressure deflation.
ON ··· The tyre pressure is slightly deflating
OFF ··· The tyre pressure is keeping

INFLATION CON

Indicates the condition of the tyre pressure inflation.
ON ··· The tyre pressure is slightly inflating
OFF ··· The tyre pressure is keeping

UNBLNC A/P FR

Indicates the umbalance condition of the tyres between Front LH and Front RH.

UNBLNC A/P RR

Indicates the umbalance condition of the tyres between Rear LH and Rear RH.

FL SEN STATUS

Indicates the status of each tyre pressure monitoring sensor.
TX ··· Transceiver problem.
BAT ··· Low Battery voltage.
REM ··· Switching of the sensor signal transmit timing.
DEF··· This code is not used for service.
WUP ··· Wake up the sensor to make short the signal transmit timing.
NOR ··· Normal.

FR SEN STATUS

RR SEN STATUS

RL SEN STATUS

FL A/P STATUS

Indicates the tyre pressure status of each tyre.
OK ··· No problem.
NO ··· No pressure signal is received form the sensor.
OVR1 ··· The some of tyres are over inflated.
OVR2 ··· The singular tyre is over inflated.
UND1 ··· The singular tyre is under inflated.
UND2 ··· The some of tyres are under inflated.
UND3··· The some of tyres are strongly under inflated.
LEAK ··· The tyre pressure is leaking.

FR A/P STATUS

RR A/P STATUS

RL A/P STATUS

AIR PRESS FL

Indicates the value of the tyre pressure.

AIR PRESS FR

AIR PRESS RR

AIR PRESS RL

CAM COMM

Indicates the communication condition of CAN communication line.

CAN CIRC 1

CAN CIRC 2

TROUBLE DIAGNOSES

WT-19

C

D

F

G

H

I

J

K

L

M

A

B

WT

Self Diagnostic Results Mode

Work Support Mode

NOTE:
When “SUMMER” is selected in “SUM/WIN TYRES SETTING” mode, the ID registration screen (ID input
screen) appears for “ID REGIST (SUMMER)” mode only.
Oppositely, “WINTER” is selected in “SUM/WIN TYRE SETTING” mode, the ID registration screen appears for
“ID REGIST (WINTER)” only.

How to Perform Trouble Diagnosis for Quick and Accurate Repair

EES001AH

INTRODUCTION

●

Before troubleshooting, verify customer complaints.

●

If a vehicle problem is hard to reproduce, harnesses, harness connectors or terminals may often be mal-
functioning. Hold and shake these parts by hand to make sure they are securely connected.

●

When using a circuit tester to measure voltage or resistance of each circuit, be careful not to expand con-
nector terminals.

Diagnostic item

Diagnostic item is detected when ...

FL WHL SEN MIS SIG

Tyre pressure monitoring sensor signal from front left wheel is missing.

FR WHL SEN MIS SIG

Tyre pressure monitoring sensor signal from front right wheel is missing.

RR WHL SEN MIS SIG

Tyre pressure monitoring sensor signal from back right wheel is missing.

RL WHL SEN MIS SIG

Tyre pressure monitoring sensor signal from back left wheel is missing.

VHCL SPEED SIGNAL

Vehicle speed signal is missing.

RECEIVER

Tyre pressure monitoring antenna (receiver) is missing.

CAN COMM CIRCUIT

CAN communication line is malfunctioning.

RECEIVER [PAST]

Missing tyre pressure monitoring antenna (receiver) is memorised.

FL WHL SEN [PAST]

Missing tyre pressure monitoring sensor signal from front left wheel is memorised.

FR WHL SEN [PAST]

Missing tyre pressure monitoring sensor signal from front right wheel is memorised.

RR WHL SEN [PAST]

Missing tyre pressure monitoring sensor signal from back right wheel is memorised.

RL WHL SEN [PAST]

Missing tyre pressure monitoring sensor signal from back left wheel is memorised.

CAN COMM [PAST]

Malfunctioning CAN communication line is memorised.

Mode

Description

Remarks

TYRE SET SELECTION

This mode can select Summer set or Winter set of
wheels.

When the set of wheels are replaced with another
set of wheels, the setting must be changed with this
mode.

ID REGIST (SUMMER)

This mode can register Tyre Pressure Monitoring
Sensor ID for Summer set of wheels

For details, refer to “ID Registration Procedure”

ID REGIST (WINTER)

This mode can register Tyre Pressure Monitoring
Sensor ID for Winter set of wheels.

For details, refer to “ID Registration Procedure”

TPMS CANCELLATION

This mode can select Tyre Pressure Monitoring
ON/OFF.
ON ··· System is cancelled.
OFF ··· System is running.

When the wheel set without Tyre Pressure Monitor-
ing Sensor is installed, the system must be can-
celled.

RECOMMENDED
PRESS SETTING

This mode can initialize the standard value of tyre
pressure.

The standard value is mentioned in the tyre pres-
sure placard.
When Tyre Pressure Monitoring Control Unit is
replaced with new part, the standard value must be
input

WT-20

TROUBLE DIAGNOSES

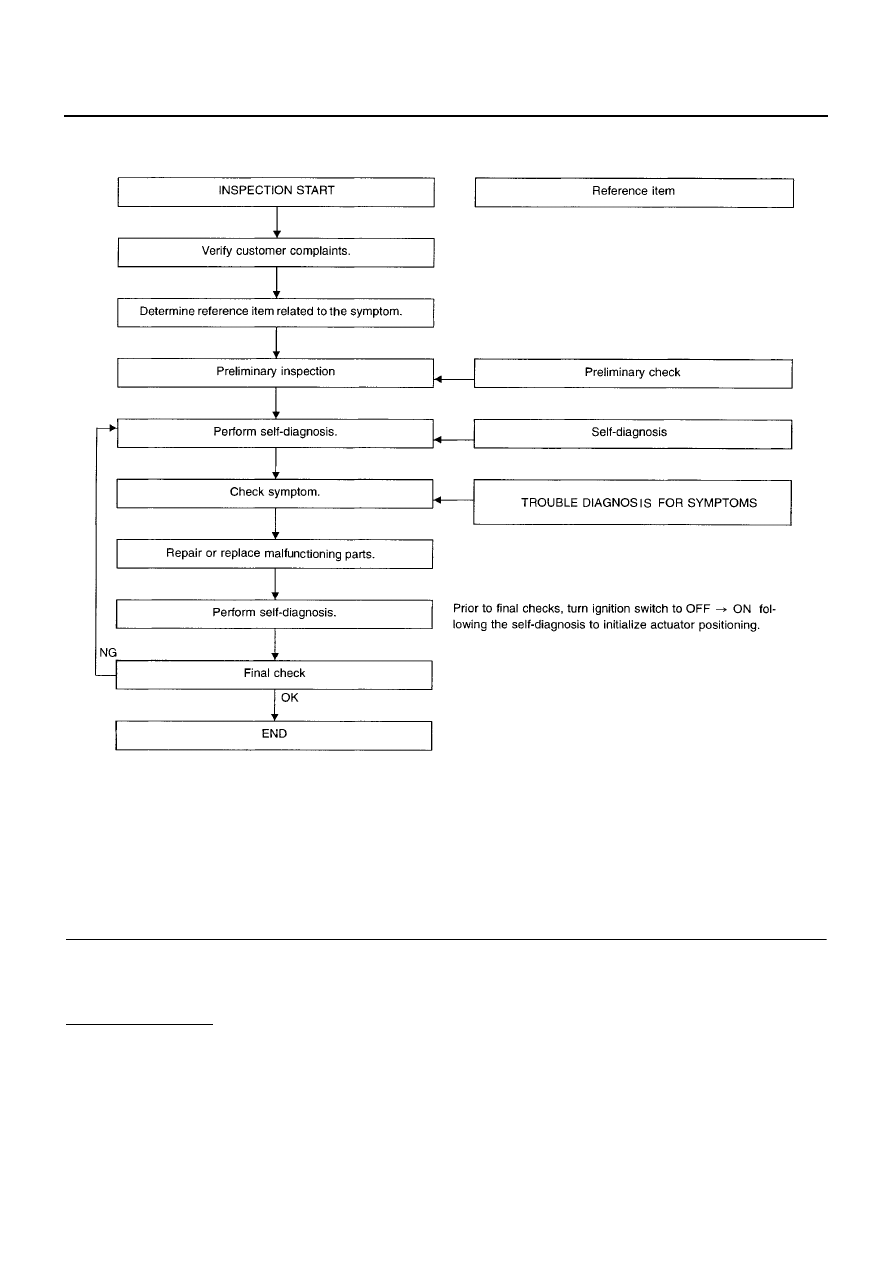

WORK FLOW

Preliminary Check

EES001AI

BASIC INSPECTION

1.

CHECK ALL TYRES PRESSURES

●

Check all tyres pressures.

Tyre pressure is OK?

OK

>> GO TO 2.

NG

>> Adjust tyre pressure to specified value. GO TO 2.

SEIA0100E

Tyre pressure

: 220 kPa (2.2 kg/cm

2

, 32 psi)

TROUBLE DIAGNOSES

WT-21

C

D

F

G

H

I

J

K

L

M

A

B

WT

2.

CHECK WARNING LAMP ACTIVATION

●

Check warning lamp activation.

●

Does warning lamp activate for 6 second when ignition switch is turned “ON”?

OK or NG?

OK

>>

●

Warning lamp turns off: GO TO 4

●

Warning lamp turns off: GO TO 3

NG

>> Check fuse and combination meter. Then repair or replace malfunctioning parts.

3.

CHECK CONNECTOR

1.

Disconnect tyre pressure monitoring control unit harness connector.

2.

Check pin terminals for damage.

3.

Reconnect harness connector.

Inspection results OK?

OK

>> Carry out self-diagnosis.

NG

>> Repair or replace damaged parts.

Symptom Chart

EES001AJ

Symptom

Malfunction part

Reference

page

Missing sensor

Tyre pressure monitoring sensor no data (front - left)
Tyre pressure monitoring sensor no data (front - right)
Tyre pressure monitoring sensor no data (rear - right)
Tyre pressure monitoring sensor no data (rear - left)

WT-22

Missing sensor

Tyre pressure monitoring sensor pressure data error (front - left)
Tyre pressure monitoring sensor pressure data error (front - right)
Tyre pressure monitoring sensor pressure data error (rear - right)
Tyre pressure monitoring sensor pressure data error (rear - left)

WT-22

Warning lamp does not come on when igni-
tion switch is turned on.

Fuse or combination meter
Tyre pressure monitoring control unit connector or circuit
Tyre pressure monitoring control unit

WT-24

Warning lamp stays on when ignition switch
is turned on.

Fuse or combination meter
Tyre pressure monitoring control unit connector or circuit
Tyre pressure monitoring control unit

WT-25

“TYRE PRESSURE” information in display
does not exist.

Fuse
Display
Tyre pressure monitoring control unit

WT-25

ID registration cannot be operated.

Tyre pressure monitoring sensor
Tyre pressure monitoring antenna harness connector or circuit
Tyre pressure monitoring antenna

WT-26
