LATERAL LINK AND CONTROL ROD

LATERAL LINK AND CONTROL ROD

PFP:55130

Removal and Installation

EES0014I

REMOVAL

1.

Using a transmission jack, raise torsion beam a little, and
remove nuts and bolts from the lateral link and control rod.

2.

Remove lateral link and control rod from torsion beam.

INSPECTION AFTER REMOVAL
Lateral Link

●

Check lateral link and bushing for deformation, cracks, and damage, and replace if necessary.

Control Rod

●

Check lateral link and bushing for deformation, cracks, and damage, and replace if necessary.

INSTALLATION

1.

Refer to

RSU-5, "Components"

for tightening torque and reverse the removal procedure for installation.

2.

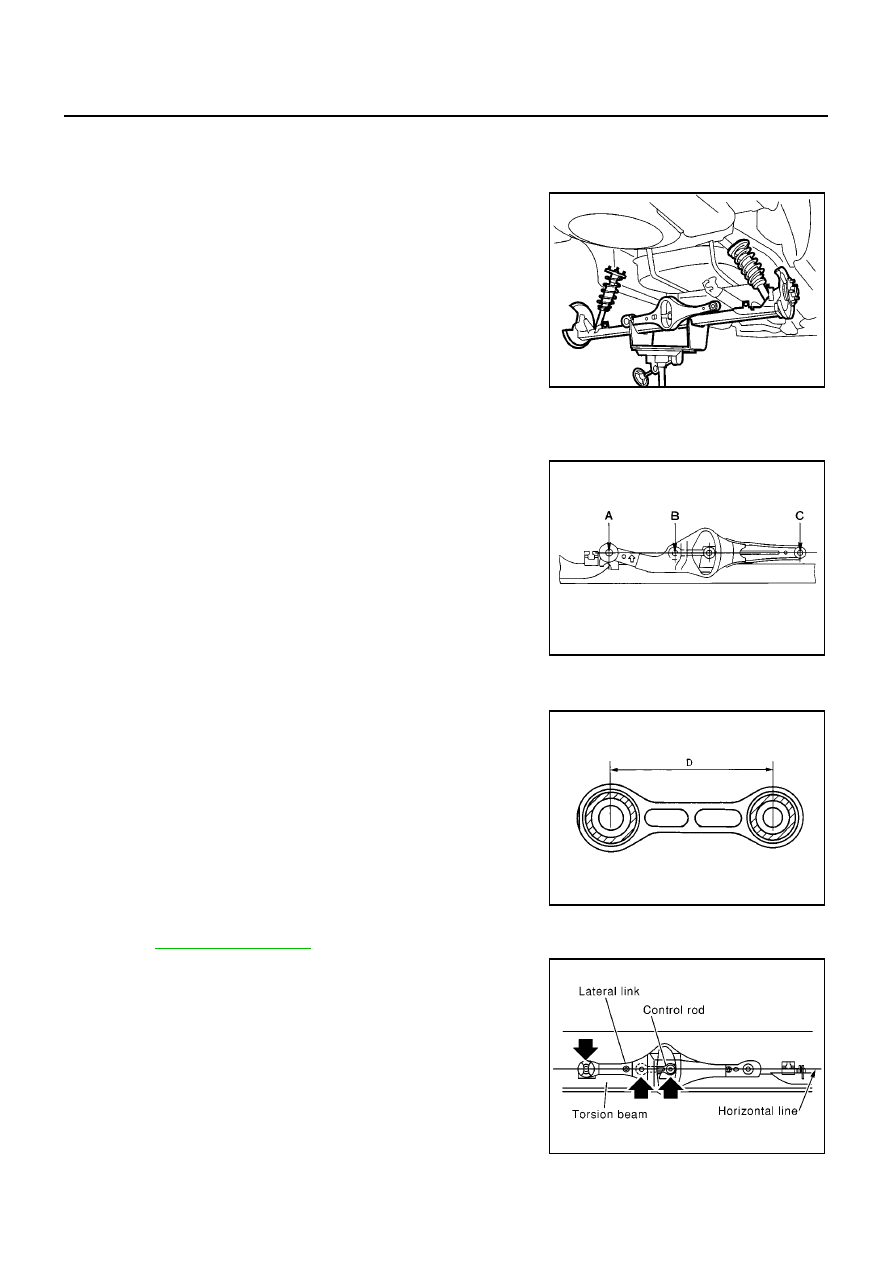

Using a transmission jack to lift the torsion beam, place lateral
link and control rod horizontally against torsion beam. Tighten
bolts and nuts to specified torque.

SSU016

Standard length:

A 206.5 - 208.5 mm (8.13 - 8.21 in)

B 393.5 - 395.5 mm (15.49 - 15.57 in)

C 600.5 - 603.5 mm (23.64 - 23.76 in)

RAB0085D

Standard length:

D 106.0 - 108.0 mm (4.17 - 4.25 in)

RAB0210D

SSU019

STABILIZER BAR

RSU-11

C

D

F

G

H

I

J

K

L

M

A

B

RSU

STABILIZER BAR

PFP:54611

Removal and Installation

EES0014J

REMOVAL

1.

Remove mounting nuts on upper portion of the stabilizer connecting rod.

2.

Remove stabilizer clamp mounting bolts.

3.

Remove stabilizer from the vehicle.

INSPECTION AFTER REMOVAL

Check stabilizer, connecting rod, bushing and clamp for deformation, cracks and damage, and replace if nec-
essary.

INSTALLATION

●

Refer to

RSU-5, "Components"

for tightening torque. Install in the reverse order of removal.

●

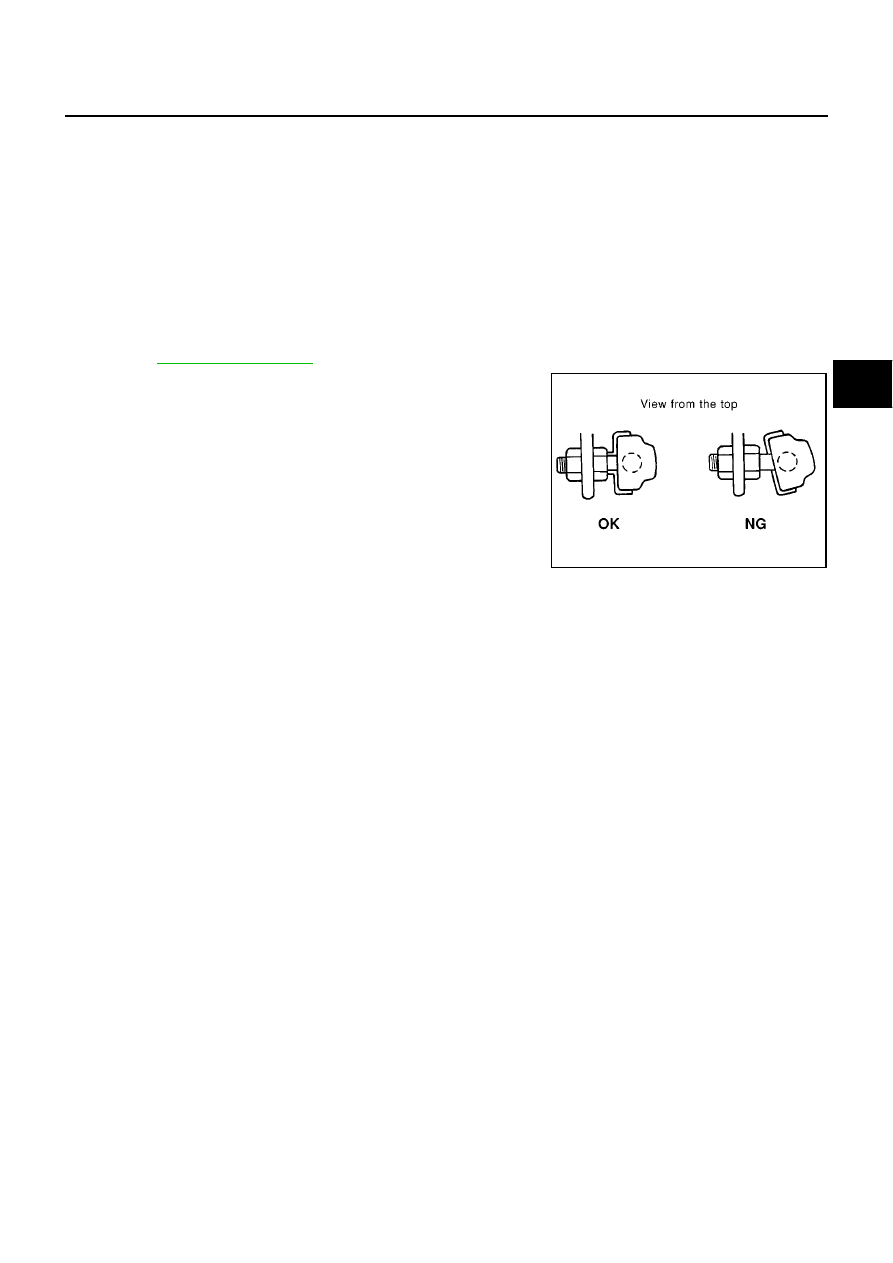

Because the stabilizer uses the pillow ball type connecting rod,
position the ball joint with the case on the pillow ball head paral-
lel to the stabilizer.

MEIA0005E

RSU-12

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

General Specification

EES0014K

Wheel Alignment (Unladen)

EES0014L

: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand tools and mats in designated positions.

Wheelarch Height (Unladen)

EES0014M

: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand tools and mats in designated positions.

Suspension type

Multi-link beam suspension

Shock absorber type

Double-acting hydraulic

Body type

Sedan, H/B

Wagon

Camber
Degree minute (Decimal degree)

Minimum

−

2

°

12

′

(

−

2.20

°

)

−

2

°

13

′

(

−

2.22

°

)

Nominal

−

1

°

27

′

(

−

1.45

°

)

−

1

°

28

′

(

−

1.47

°

)

Maximum

−

0

°

42

′

(

−

0.70

°

)

−

0

°

43

′

(

−

0.72

°

)

Total Toe-in

Distance (A - B)

Minimum

−

1 mm (

−

0.04 in)

Nominal

3 mm (0.12 in)

Maximum

7 mm (0.28 in)

Applied model

F9Q engine

YD22DDTi engine

205/60R16

215/50R17

205/60R16

215/50R17

SEDAN

Front (Hf)

698 mm (27.48 in)

697 mm (27.44 in)

697 mm (27.44 in)

696 mm (27.40 in)

Rear (Hr)

699 mm (27.52 in)

696 mm (27.40 in)

699 mm (27.52 in)

696 mm (27.40 in)

WAGON

Front (Hf)

699 mm (27.52 in)

699 mm (27.52 in)

698 mm (27.48 in)

698 mm (27.48 in)

Rear (Hr)

695 mm (27.36 in)

692 mm (27.24 in)

695 mm (27.36 in)

692 mm (27.24 in)

SFA818A
