MT-30

[RS6F51R]

TRANSAXLE ASSEMBLY

c.

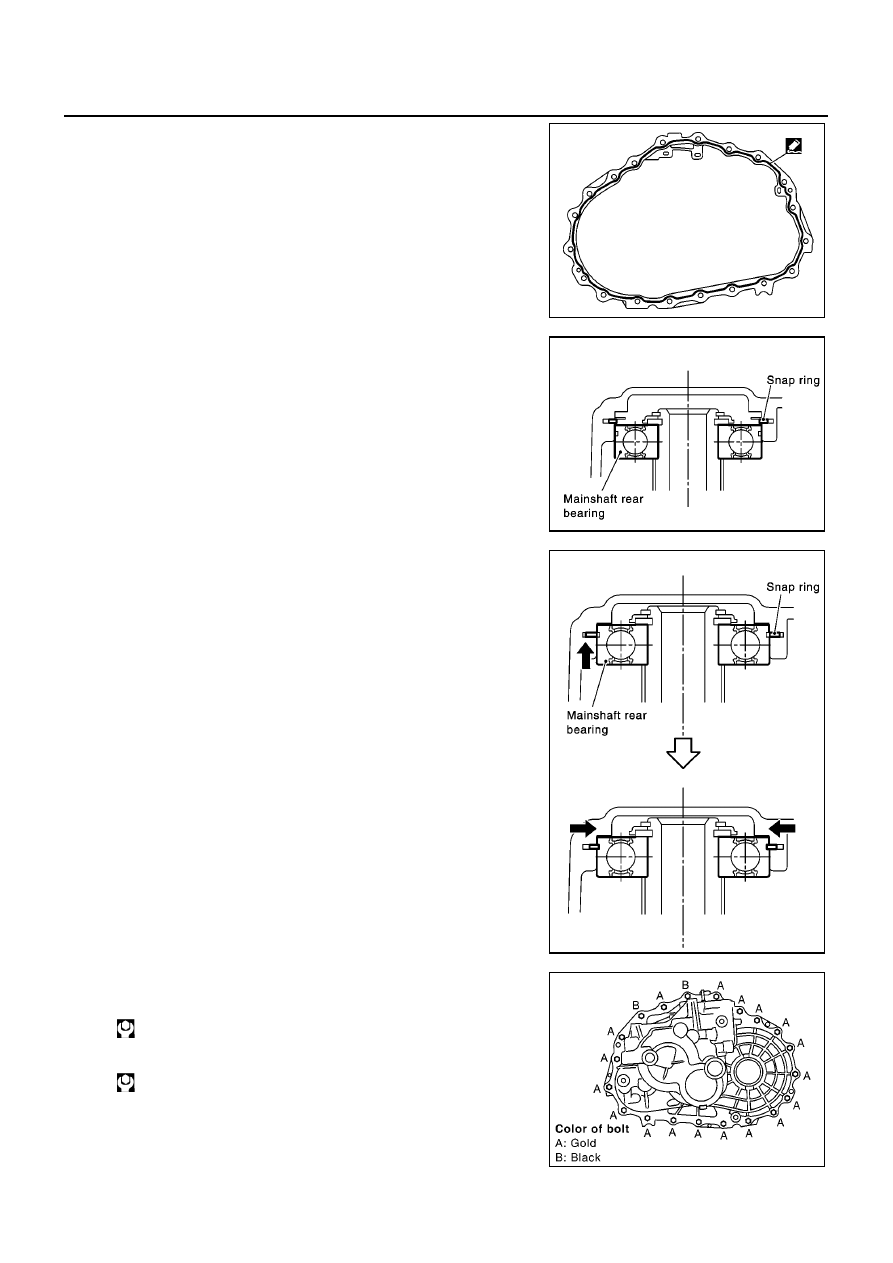

Apply recommended sealant to mating surfaces of transaxle
case and clutch housing.

CAUTION:

●

Remove old sealant adhering to mounting surfaces. Also
remove any moisture, oil, or foreign material adhering to
application and mounting surfaces.

●

Make sure no flaw or damage is on the mounting sur-
faces.

d.

With snap ring of mainshaft rear bearing temporarily installed,
place transaxle case over clutch housing.

e.

Through bore plug mounting hole, with snap ring stretched, and
lift up mainshaft assembly from the control assembly mounting
hole.

f.

Securely install snap ring onto mainshaft rear bearing.

g.

Tighten mounting bolts.

CAUTION:

Always replace bolts B as they are self-sealing bolts.

h.

Install control assembly.

SCIA0891E

SCIA0892E

SCIA0893E

Bolt A:

: 50.0 - 53.9 N·m (5.1 - 5.4 kg-m, 37 - 39 ft-lb)

Bolt B:

: 63.0 - 66.9 N·m (6.5 - 6.8 kg-m, 47 - 49 ft-lb)

MCIA0146E

TRANSAXLE ASSEMBLY

MT-31

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

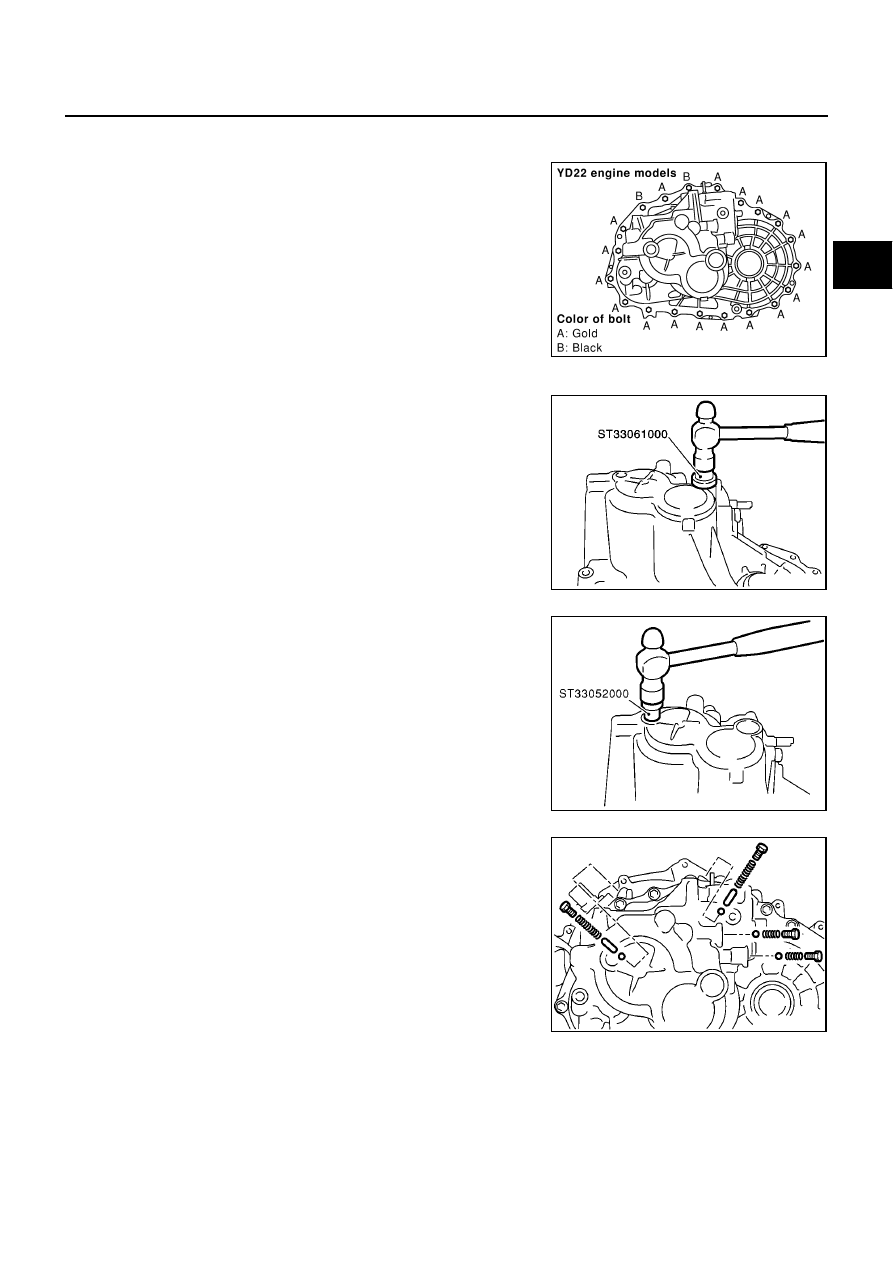

CAUTION:

Do not reuse the O-ring.

i.

Install shift check and stopper bolt.

CAUTION:

Do not reuse shift check and stopper bolt.

29. Using a drift, install bore plug.

CAUTION:

Do not reuse bore plug.

30. Using a drift, install welch plug.

CAUTION:

Do not reuse welch plug.

31. Install 2 shift check sleeves, 4 check balls, 4 check springs, and

4 check ball plugs.

CAUTION:

Do not reuse check ball plug.

MCIA0018E

SCIA0894E

MCIA0033E

SCIA0959E

MT-32

[RS6F51R]

TRANSAXLE ASSEMBLY

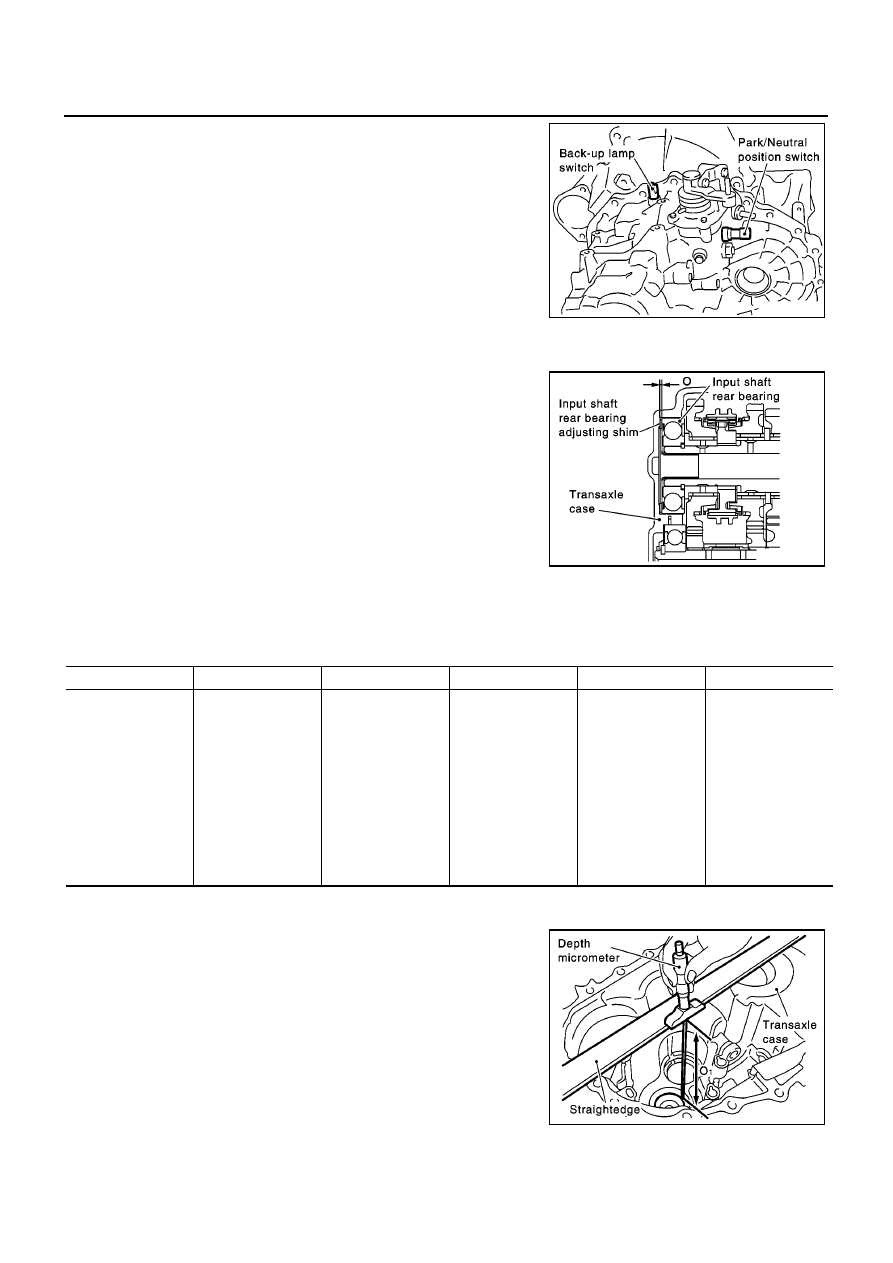

32. Apply recommended sealant to threads of neutral switch and

reverse lamp switch. Then install them into transaxle case.

33. Install gaskets onto drain plug and filler plug, and then install

them into transaxle case.

CAUTION:

●

Do not reuse gasket.

●

After oil is filled, tighten plug to specified torque.

Adjustment

ECS00ABP

INPUTSHAFT END PLAY

●

When adjusting input shaft end play, select adjusting shim for
input shaft bearing. To select adjusting shim, measure clearance
between transaxle case and input shaft rear bearing.

●

Calculate dimension “O” (thickness of adjusting shim) using the
following procedure to satisfy specification of end play for input
shaft rear bearing.

Adjusting Shim

CAUTION:

Only 1 adjusting shim can be selected.

1.

Using depth micrometer and straight edge, measure dimension
“O

1

” between transaxle case end face and mounting face of

adjusting shim.

SCIA0895E

End play

: 0 - 0.06 mm (0 - 0.0024 in)

Dimension “O” = (O

1

−

O

2

) + End play

O

: Thickness of adjusting shim

O

1

: Distance between transaxle case end face
and mounting face of adjusting shim

O

2

: Distance between clutch housing case end
face and end face of input shaft rear bearing

SCIA1001E

Shim thickness

Part number

Shim thickness

Part number

Shim thickness

Part number

0.40 mm (0.0157 in)
0.44 mm (0.0173 in)
0.48 mm (0.0189 in)
0.52 mm (0.0205 in)
0.56 mm (0.0220 in)
0.60 mm (0.0236 in)
0.64 mm (0.0252 in)
0.68 mm (0.0268 in)
0.72 mm (0.0283 in)
0.76 mm (0.0299 in)
0.80 mm (0.0315 in)
0.84 mm (0.0331 in)

32225 8H500
32225 8H501
32225 8H502
32225 8H503
32225 8H504
32225 8H505
32225 8H506
32225 8H507
32225 8H508
32225 8H509
32225 8H510

32225 8H511

0.88 mm (0.0346 in)
0.92 mm (0.0362 in)
0.96 mm (0.0378 in)
1.00 mm (0.0394 in)
1.04 mm (0.0409 in)
1.08 mm (0.0425 in)
1.12 mm (0.0441 in)
1.16 mm (0.0457 in)
1.20 mm (0.0472 in)
1.24 mm (0.0488 in)
1.28 mm (0.0504 in)
1.32 mm (0.0520 in)

32225 8H512
32225 8H513
32225 8H514
32225 8H515
32225 8H516
32225 8H517
32225 8H518
32225 8H519
32225 8H520
32225 8H521
32225 8H522
32225 8H523

1.36 mm (0.0535 in)
1.40 mm (0.0551 in)
1.44 mm (0.0567 in)
1.48 mm (0.0583 in)
1.52 mm (0.0598 in)
1.56 mm (0.0614 in)
1.60 mm (0.0630 in)
1.64 mm (0.0646 in)
1.68 mm (0.0661 in)
1.72 mm (0.0677 in)

32225 8H524
32225 8H560
32225 8H561
32225 8H562
32225 8H563
32225 8H564
32225 8H565
32225 8H566
32225 8H567
32225 8H568

SCIA1002E

TRANSAXLE ASSEMBLY

MT-33

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

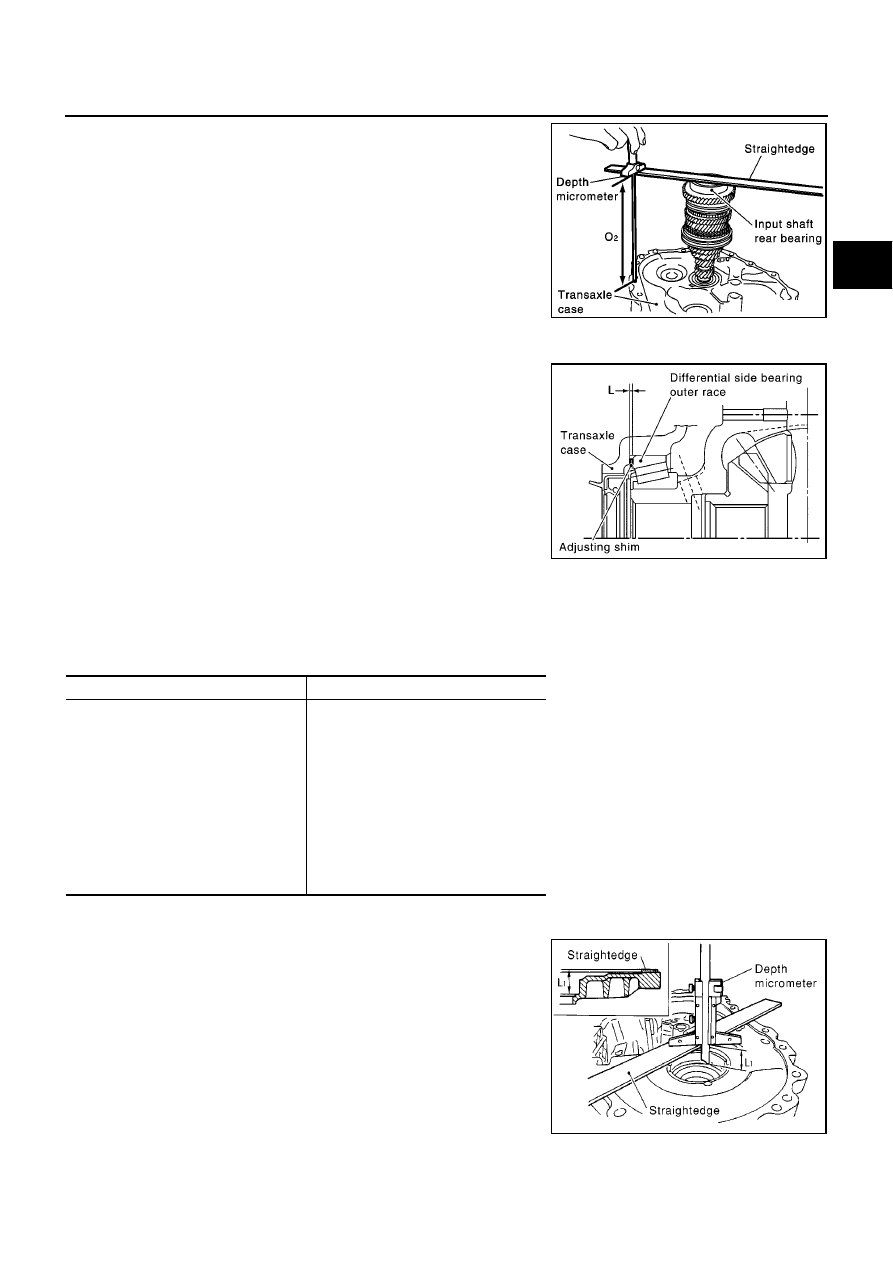

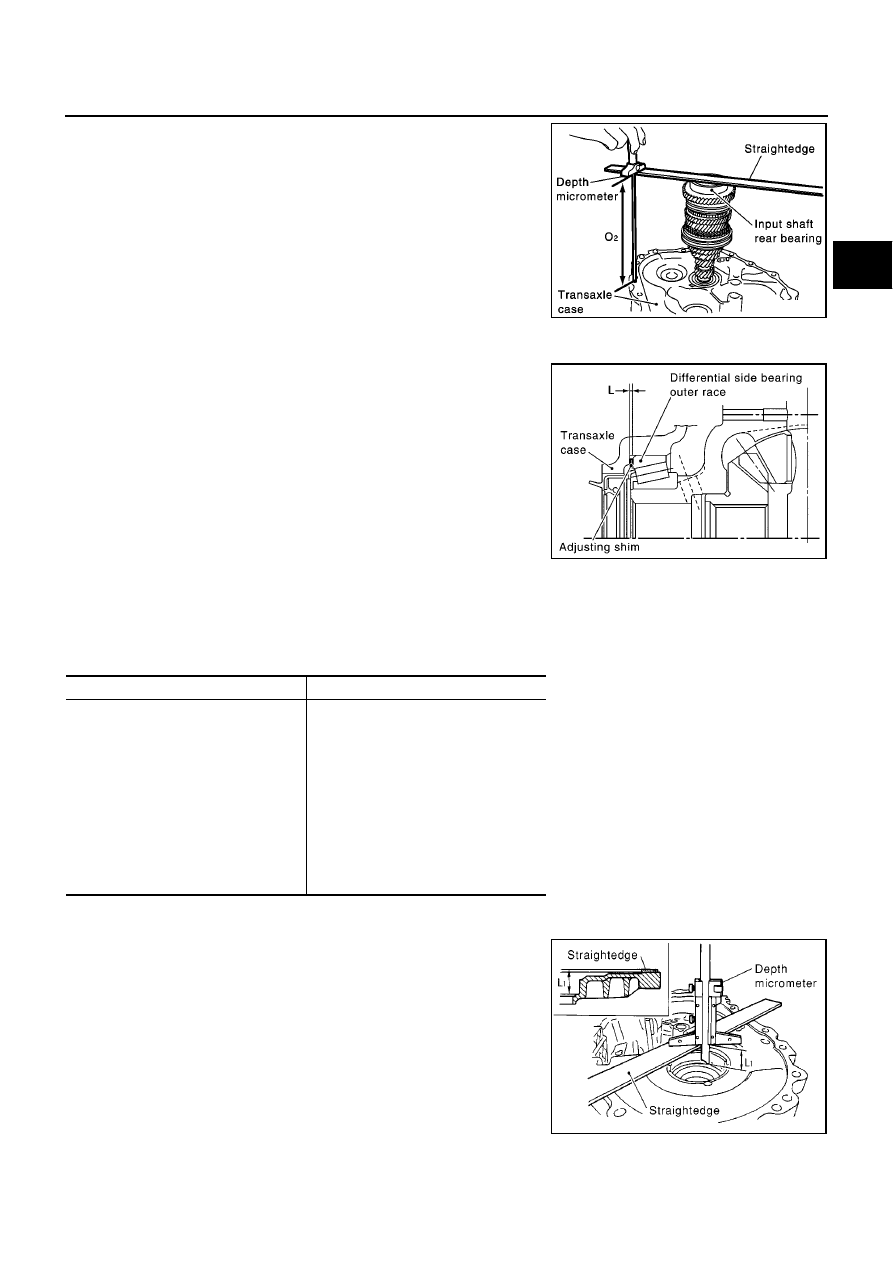

2.

Using depth micrometer and straight edge as shown in the fig-
ure, measure dimension “O

2

” between clutch housing case end

face and end face of input shaft rear bearing.

3.

Install selected input shaft rear bearing adjusting shim onto input
shaft.

DIFFERENTIAL SIDE BEARING PRELOAD

●

When adjusting differential side bearing preload, select adjust-
ing shim for differential side bearing. To select adjusting shim,
measure clearance “L” between transaxle case and differential
side bearing outer race.

●

Calculate dimension “L” (thickness of adjusting shim) using the
following procedure to satisfy specification of preload for differ-
ential side bearing.

Adjusting Shim

CAUTION:

Up to 2 adjusting shims can be selected.

1.

Using depth micrometer and straightedge, measure dimension
“L

1

” between clutch housing case end face and mounting face

of adjusting shim.

2.

Install outer race onto differential side bearing on final gear side.
Holding lightly the outer race horizontally by hand, rotate final
gear five times or more (for smooth movement of bearing roller).

SCIA1004E

Preload

: 0.15 - 0.21 mm (0.0059 - 0.0083 in)

Dimension “L” = (L

1

−

L

2

) + Preload

L

: Thickness of adjusting shim

L

1

: Distance between clutch housing case end
face and mounting face of adjusting shim

L

2

: Distance between differential side bearing and
transaxle case

SCIA0896E

Shim thickness

Part number

0.48 mm (0.0189 in)
0.52 mm (0.0205 in)
0.56 mm (0.0220 in)
0.60 mm (0.0236 in)
0.64 mm (0.0252 in)
0.68 mm (0.0268 in)
0.72 mm (0.0283 in)
0.76 mm (0.0299 in)
0.80 mm (0.0315 in)
0.84 mm (0.0331 in)
0.88 mm (0.0346 in)
0.92 mm (0.0362 in)

31438 80X00
31438 80X01
31438 80X02
31438 80X03
31438 80X04
31438 80X05
31438 80X06
31438 80X07
31438 80X08
31438 80X09
31438 80X10

31438 80X11

SCIA1078E
