LU-2

[YD.]

PRECAUTIONS

[YD.]

PRECAUTIONS

PFP:00001

Precautions For Liquid Gasket

EBS00SJ8

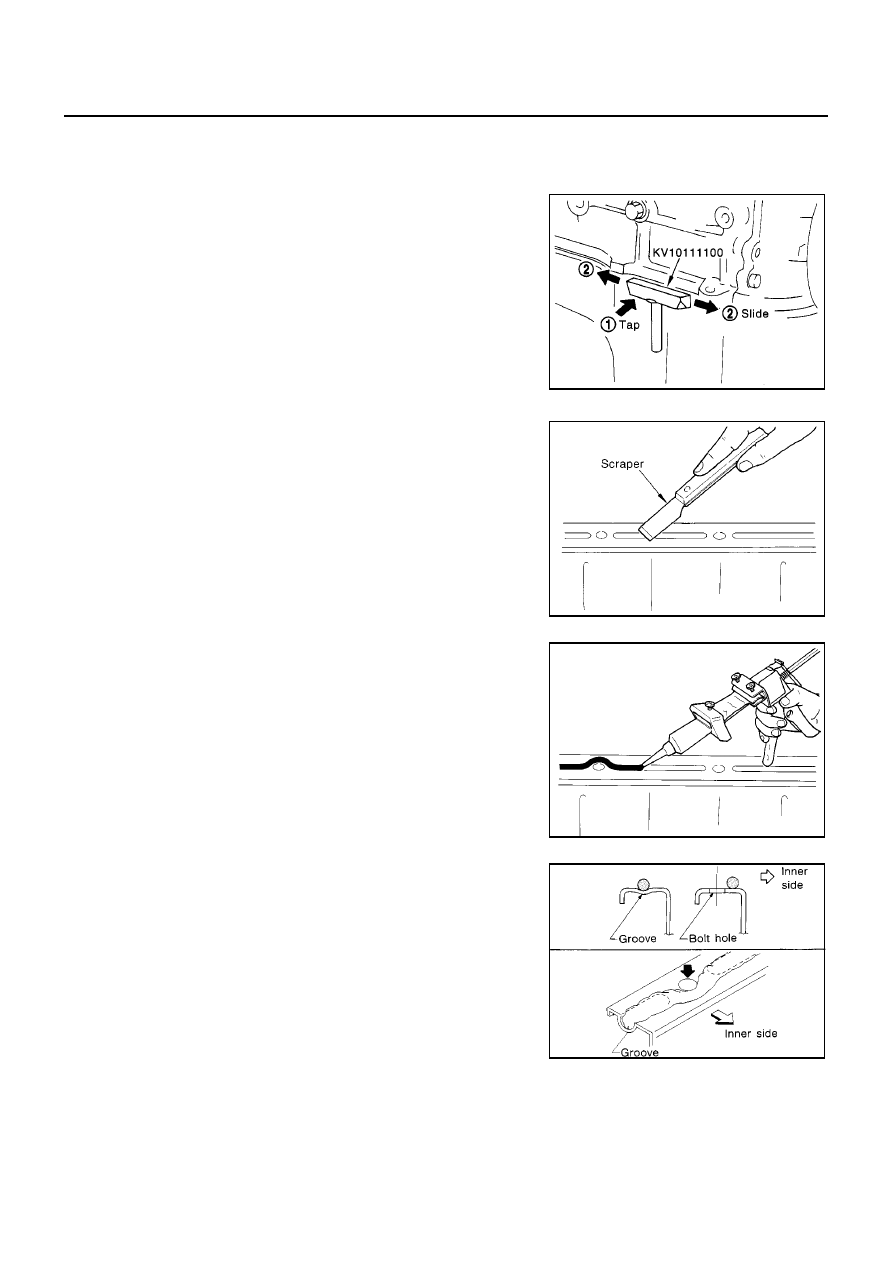

REMOVAL OF LIQUID GASKET SEALING

●

After removing the mounting bolts and nuts, separate the mating
surface using a seal cutter and remove the liquid gasket.

CAUTION:

Be careful not to damage the mating surfaces.

●

In areas where the cutter is difficult to use, use a plastic hammer
to lightly tap the areas where the liquid gasket is applied.

CAUTION:

If for some unavoidable reason a tool such as a flat-bladed
screwdriver is used, be careful not to damage the mating sur-
faces.

LIQUID GASKET APPLICATION PROCEDURE

1.

Using a scraper, remove the old liquid gasket adhering to the
gasket application surface and the mating surface.

●

Remove the liquid gasket completely from the groove of the
gasket application surface, mounting bolts, and bolt holes.

2.

Wipe the gasket application surface and the mating surface with
white gasoline (lighting and heating use) to remove adhering
moisture, grease and foreign materials.

3.

Attach the liquid gasket to the tube presser.
Use Genuine Liquid Gasket or equivalent.

4.

Apply the gasket without breaks to the specified location with the
specified dimensions.

●

If there is a groove for the liquid gasket application, apply the
gasket to the groove.

●

As for the bolt holes, normally apply the gasket inside the
holes. Occasionally, it should be applied outside the holes.
Make sure to read this service manual.

●

Within five minutes of gasket application, install the mating
component.

●

If the liquid gasket protrudes, wipe it off immediately.

●

Do not retighten after the installation.

●

After 30 minutes or more have passed from the installation, fill
the engine oil and coolant.

CAUTION:

If there are specific instructions in this service manual, observe
them.

PBIC0275E

PBIC0003E

EMA0622D

SEM159F

PREPARATION

LU-3

[YD.]

C

D

E

F

G

H

I

J

K

L

M

A

LU

PREPARATION

PFP:00002

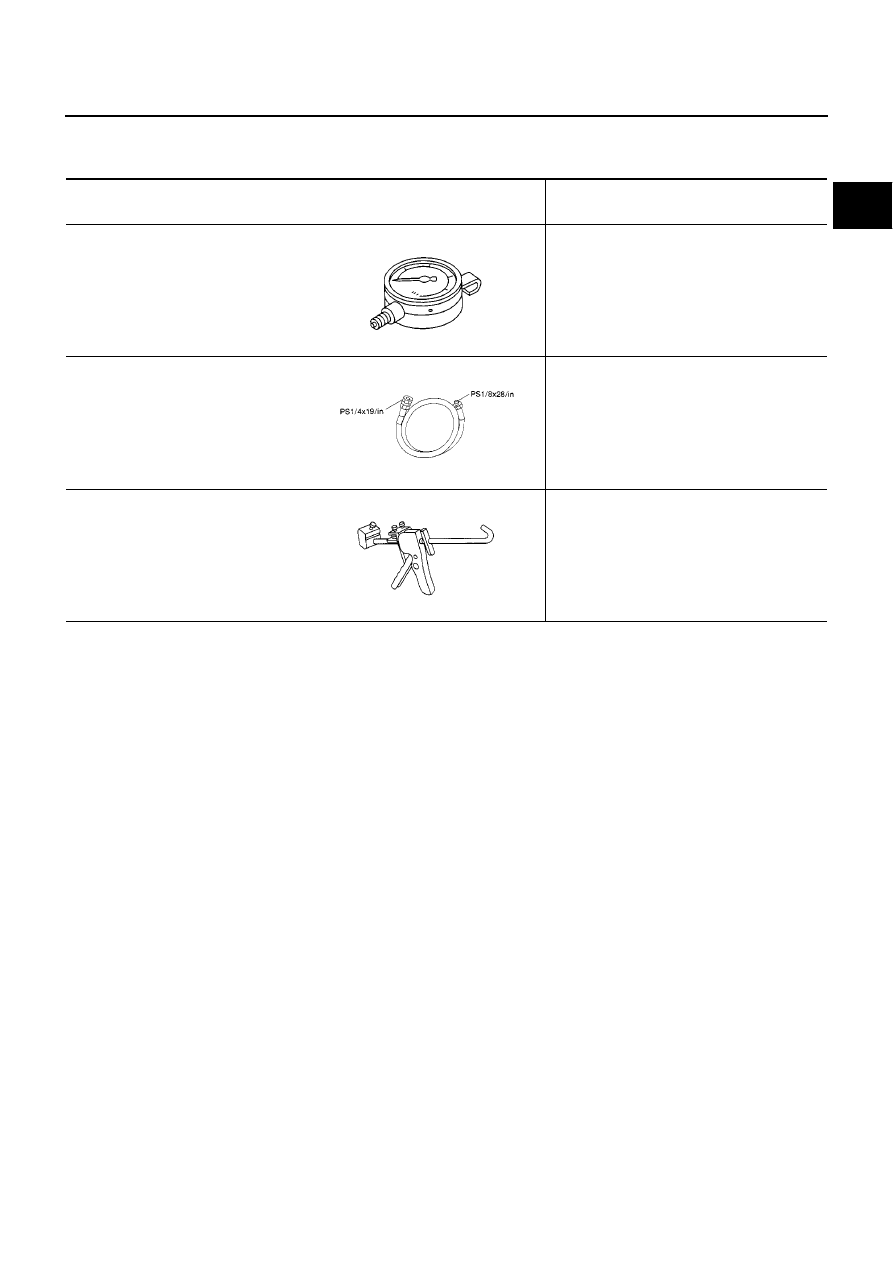

Special Service Tools

EBS00SJ9

Tool number
Tool name

Description

ST25051001
Oil pressure gauge

Measuring oil pressure
Maximum measuring range:
2,452 kPa (25 kg/cm2, 356 psi)

ST25052000
Hose

Adapting oil pressure gauge to cylinder block

WS39930000
Tube presser

Pressing the tube of liquid gasket

S-NT050

S-NT559

S-NT052

LU-4

[YD.]

LUBRICATION SYSTEM

LUBRICATION SYSTEM

PFP:15010

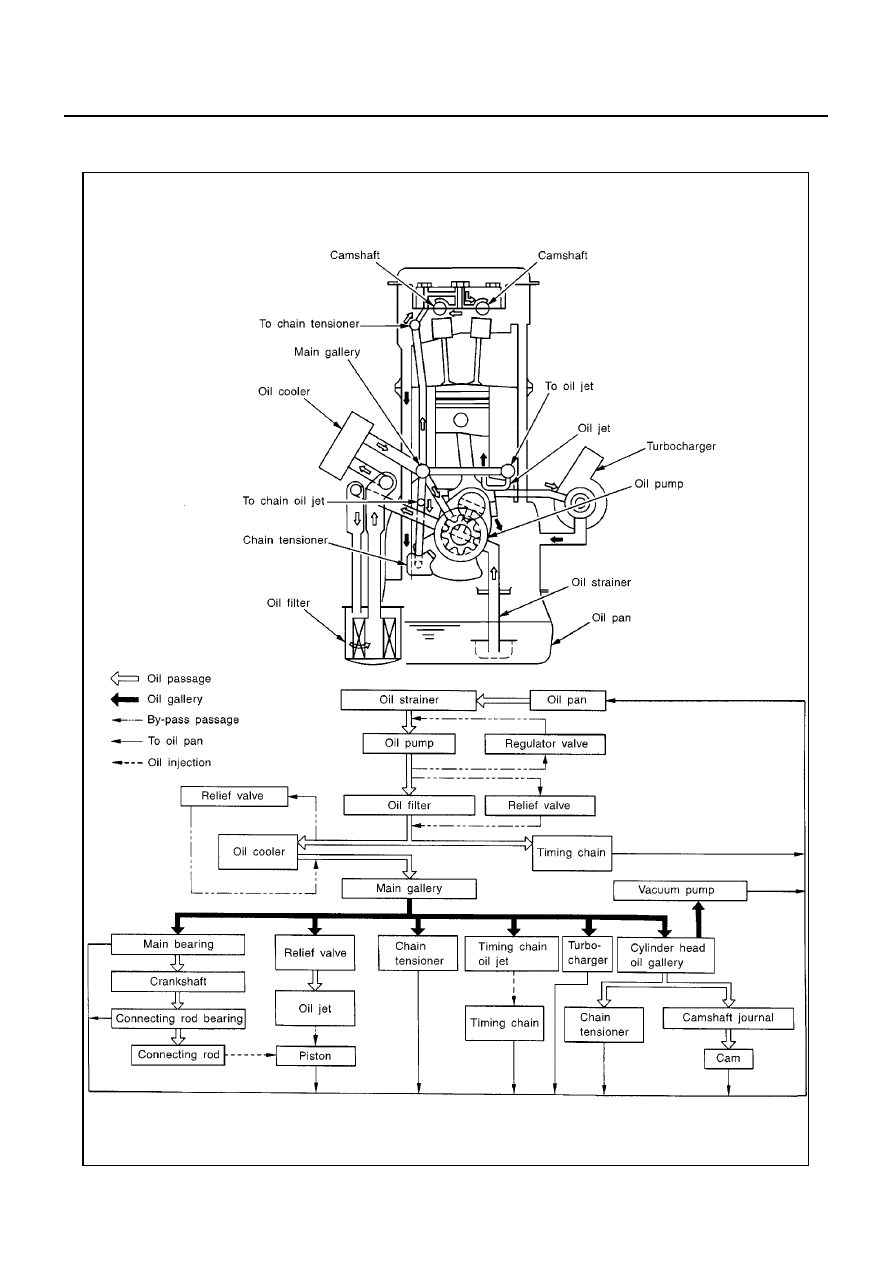

Lubrication Circuit

EBS00SJA

JLC421B

ENGINE OIL

LU-5

[YD.]

C

D

E

F

G

H

I

J

K

L

M

A

LU

ENGINE OIL

PFP:KLA92

Inspection

EBS00SJB

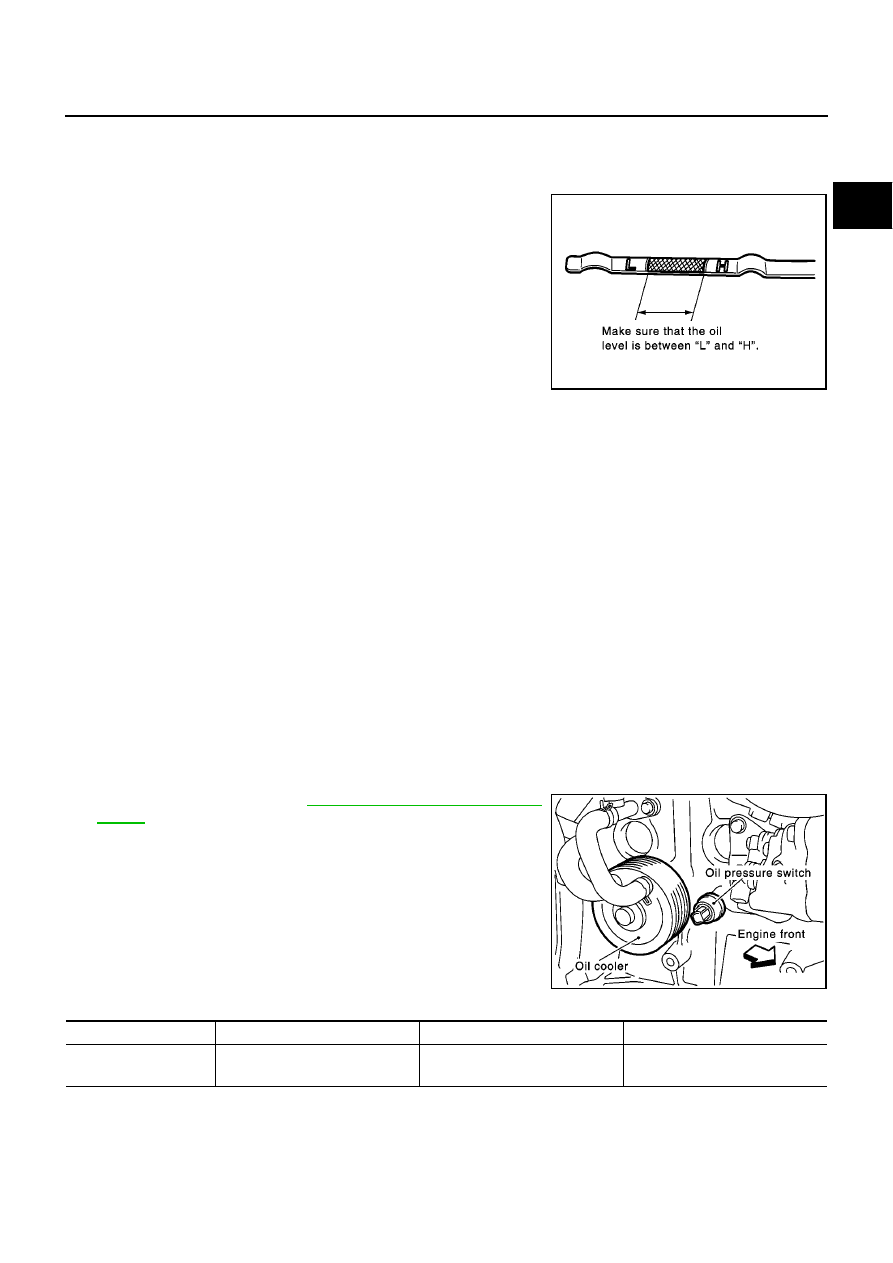

OIL LEVEL AND MUDDINESS

●

Before starting the engine, check the oil level placing vehicle
horizontally. If the engine is already started, stop it and allow 10
minutes before checking.

●

Check that the oil level is within the range shown in the figure.

●

If it is out of range, adjust it.

●

Check the oil for white turbidity or remarkable contamination.

●

If the oil becomes turbid and white, it is highly probable that it is
contaminated with coolant. Find the cause and repair.

OIL LEAKAGE

Check for oil leakage around the following area.

●

Oil pan

●

Oil pan drain plug

●

Oil pressure switch

●

Oil filter bracket

●

Vacuum pump

●

Cylinder head rear cover assembly

●

Chain case

●

Oil pump housing

●

Mating surface between cylinder block and cylinder head

●

Mating surface between cylinder head and rocker cover

●

Oil cooler

●

Crankshaft oil seals

OIL PRESSURE CHECK

WARNING:

●

Be careful not to burn yourself, as the engine oil is hot.

●

Oil pressure check should be done in Neutral “N” position.

1.

Check the oil level. Refer to

LU-5, "OIL LEVEL AND MUDDI-

NESS"

2.

Remove the undercover.

3.

Remove the oil pressure switch to connect the oil pressure
gauge.

4.

After warming up the engine, check that oil pressure corre-
sponding to the engine speed is produced.

Engine oil pressure [Oil temperature is 80

°

C (176

°

F)]

5.

After checking, install the oil pressure switch as follows.

a.

Remove old sealant adhering to the switch and engine.

b.

Apply thread sealant.
Use Genuine Liquid Gasket or equivalent.

SBIA0122E

SBIA0123E

Engine speed (rpm)

Idle speed

2,000

4,000

Engine oil pressure

kPa (bar, kg/cm

2

, psi)

Approx. 140 (1.40, 1.43, 20.3) or
more

Approx. 270 (2.69, 2.75, 39.1) or
more

Approx. 430 (4.29, 4.38, 62.3) or
more
