Nissan Primera P12. Manual - part 594

LT-86

REAR FOG LAMP

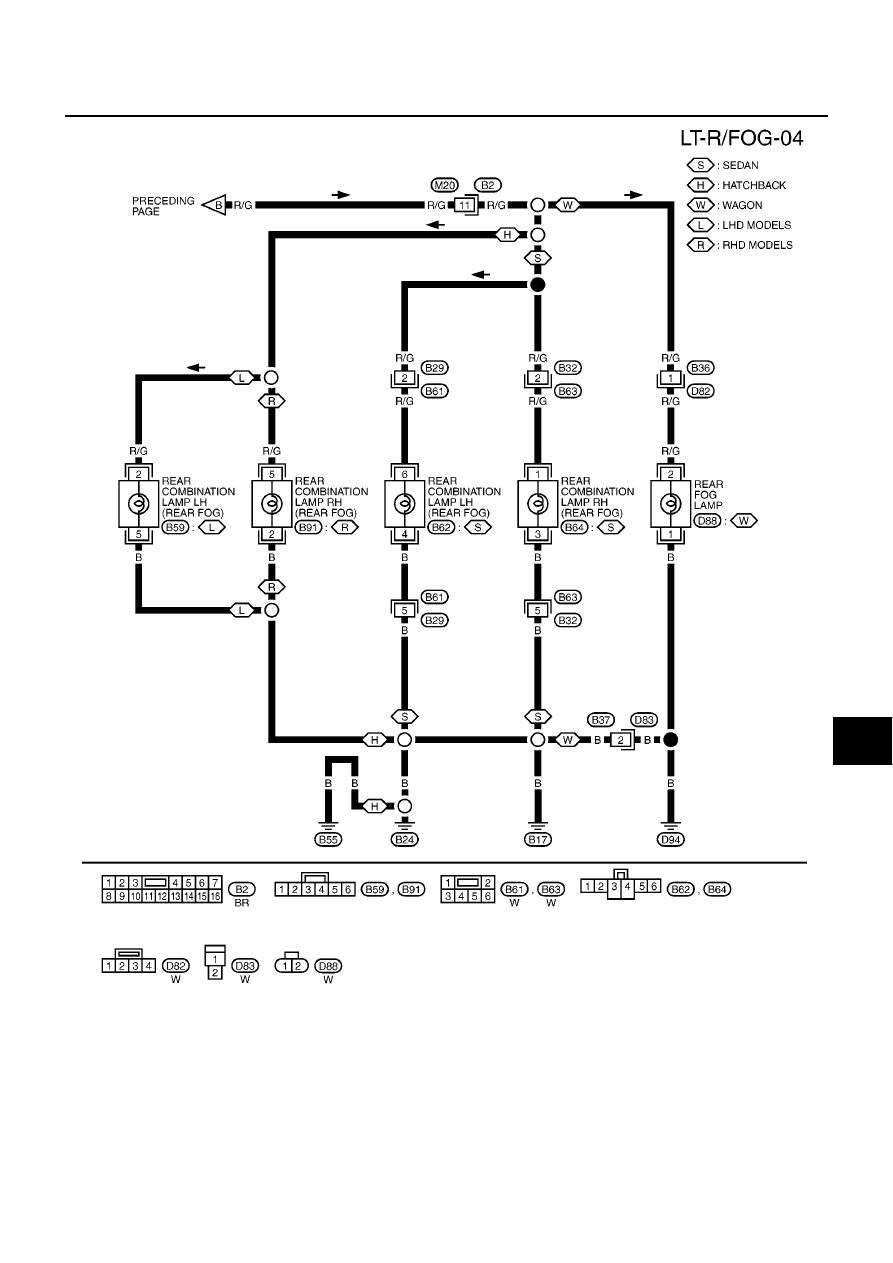

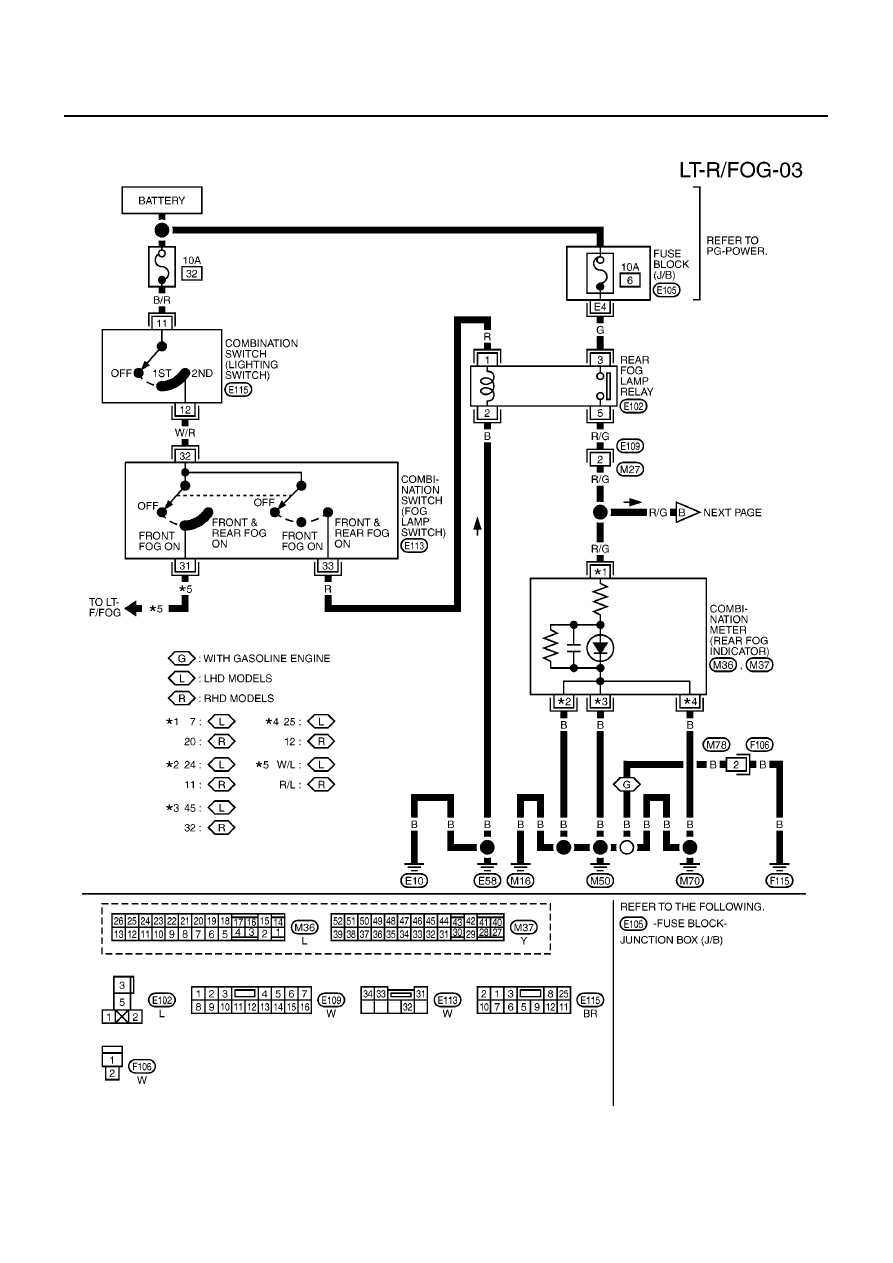

Wiring Diagram — R/FOG — /With Front Fog Lamp

EKS009NN

MKWA1115E

REAR FOG LAMP

LT-87

C

D

E

F

G

H

I

J

L

M

A

B

LT

MKWA1116E

LT-88

REAR FOG LAMP

Bulb Replacement (Sedan and Hatchback)

EKS009NO

Refer to

LT-92, "REAR COMBINATION LAMP"

.

Bulb Replacement (Wagon)

EKS009NP

1.

Remove the back door mask RH (RHD) or LH (LHD) on the
back door finisher.

2.

Turn bulb socket counterclockwise and unlock it.

3.

Remove bulb.

Removal and Installation

EKS009NQ

REMOVAL (SEDAN AND HATCHBACK)

Refer to

LT-92, "REAR COMBINATION LAMP"

.

REMOVAL (WAGON)

Refer to

LT-78, "Removal and Installation"

.

INSTALLATION (SEDAN AND HATCHBACK)

Refer to

LT-92, "REAR COMBINATION LAMP"

.

INSTALLATION (WAGON)

Refer to

LT-78, "Removal and Installation"

.

Rear fog lamp

: 12V - 21W

MKIB0126E

CLEARANCE LAMP/TAIL LAMP

LT-89

C

D

E

F

G

H

I

J

L

M

A

B

LT

CLEARANCE LAMP/TAIL LAMP

PFP:26010

Bulb Replacement (Clearance Lamp)

EKS009NR

Refer to

LT-9, "CLEARANCE LAMP, FRONT TURN SIGNAL LAMP"

.

Bulb Replacement (Tail Lamp)

EKS009NS

Refer to

LT-92, "REAR COMBINATION LAMP"

.

Removal and Installation of Clearance Lamp

EKS009NT

Refer to

LT-9, "Removal and Installation"

.

Removal and Installation of Tail Lamp

EKS009NU

Refer to

LT-93, "Removal and Installation"

.
