LT-18

HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

PFP:26010

System Description

EKS009LY

DESCRIPTION

The headlamp system for Northern Europe vehicles contains a daytime light control unit that activates the low
beam headlamps whenever the engine is running.
Power is supplied at all times

●

to daytime light control unit terminal 1

●

to lighting switch terminal 11

●

through 10A (No. 32, located in the fuse and fusible link box), and

●

to daytime light control unit terminal 3

●

to lighting switch terminal 5

●

through 15A (No. 42, located in the fuse and fusible link box), and

●

to daytime light control unit terminal 2

●

to lighting switch terminal 8

●

through 15A (No. 41, located in the fuse and fusible link box)

Ground is supplied to daytime light control unit terminal 9 through body grounds E10 and E58.
When the ignition switch is in the ON or START position, power is supplied (F9Q engine models)

●

to daytime light control unit terminal 7

●

through 10A (No. 10, located in the fuse and fusible link box)

●

to daytime light control unit terminal 6

●

through 10A (No. 21, located in the fuse and fusible link box)

HEADLAMP OPERATION (DAYTIME CANCEL OPERATION)

For description, refer to

LT-5, "System Description"

.

When the lighting switch is turn to 1st or 2nd position, power is supplied

●

through lighting switch terminal 12

●

to daytime light control unit terminal 11

Then daytime light will be canceled. And the lighting system operation will be the same as no daytime unit.

DAYTIME LIGHT OPERATION

When the engine running, the lighting switch in the OFF position, power is supplied

●

from alternator terminal 3

●

to daytime light control unit terminal 8 and

●

from daytime light control unit terminal 2

●

through daytime light control unit terminal 5

●

to terminal 5 of LH headlamp, and

●

from daytime light control unit terminal 3,

●

through daytime light control unit terminal 4

●

to terminal 5 of RH headlamp and

●

from daytime light control unit terminal 1

●

through daytime light control unit terminal 10

Ground is supplied to terminal 3 of each headlamp through body grounds E10 and E58.

HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

LT-19

C

D

E

F

G

H

I

J

L

M

A

B

LT

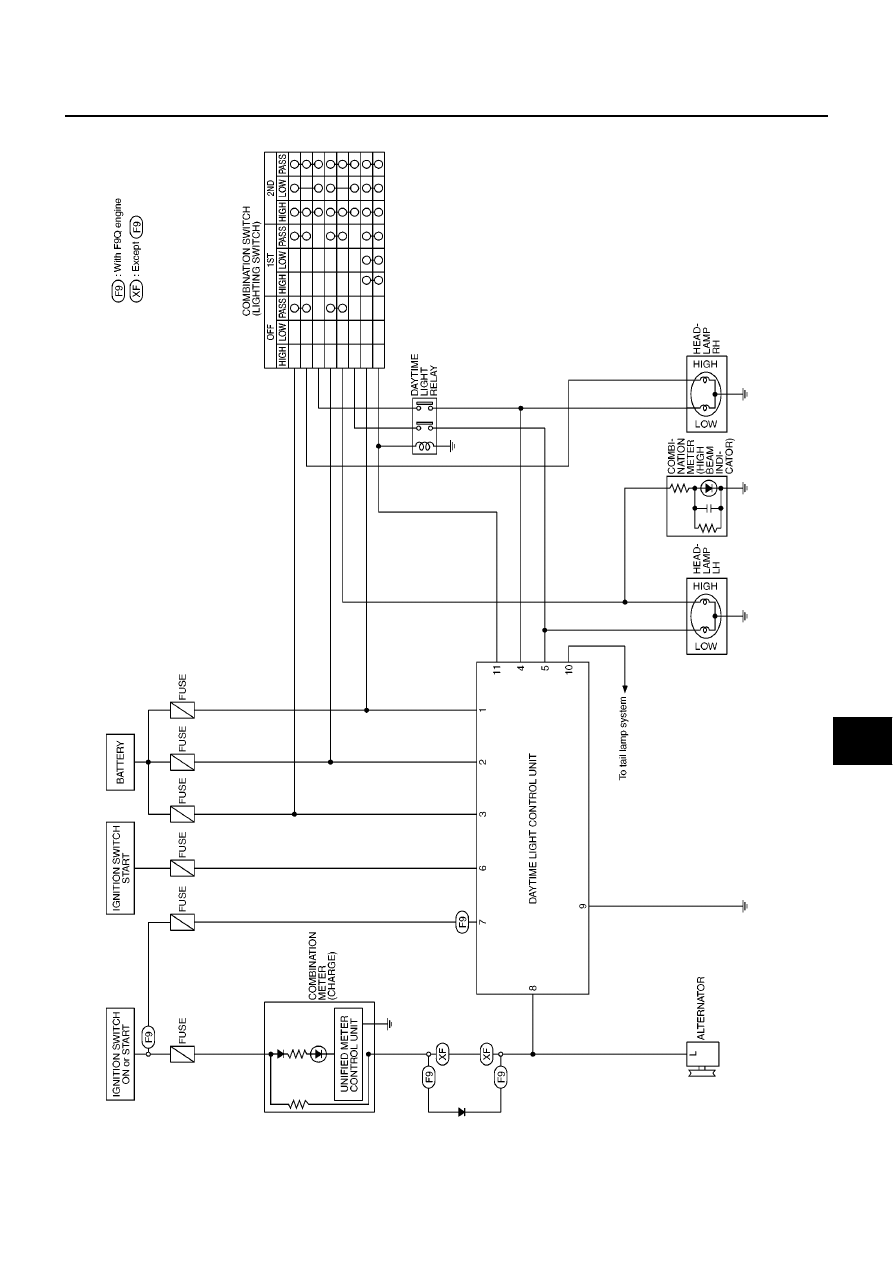

Schematic

EKS009LZ

MKWA1088E

LT-20

HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

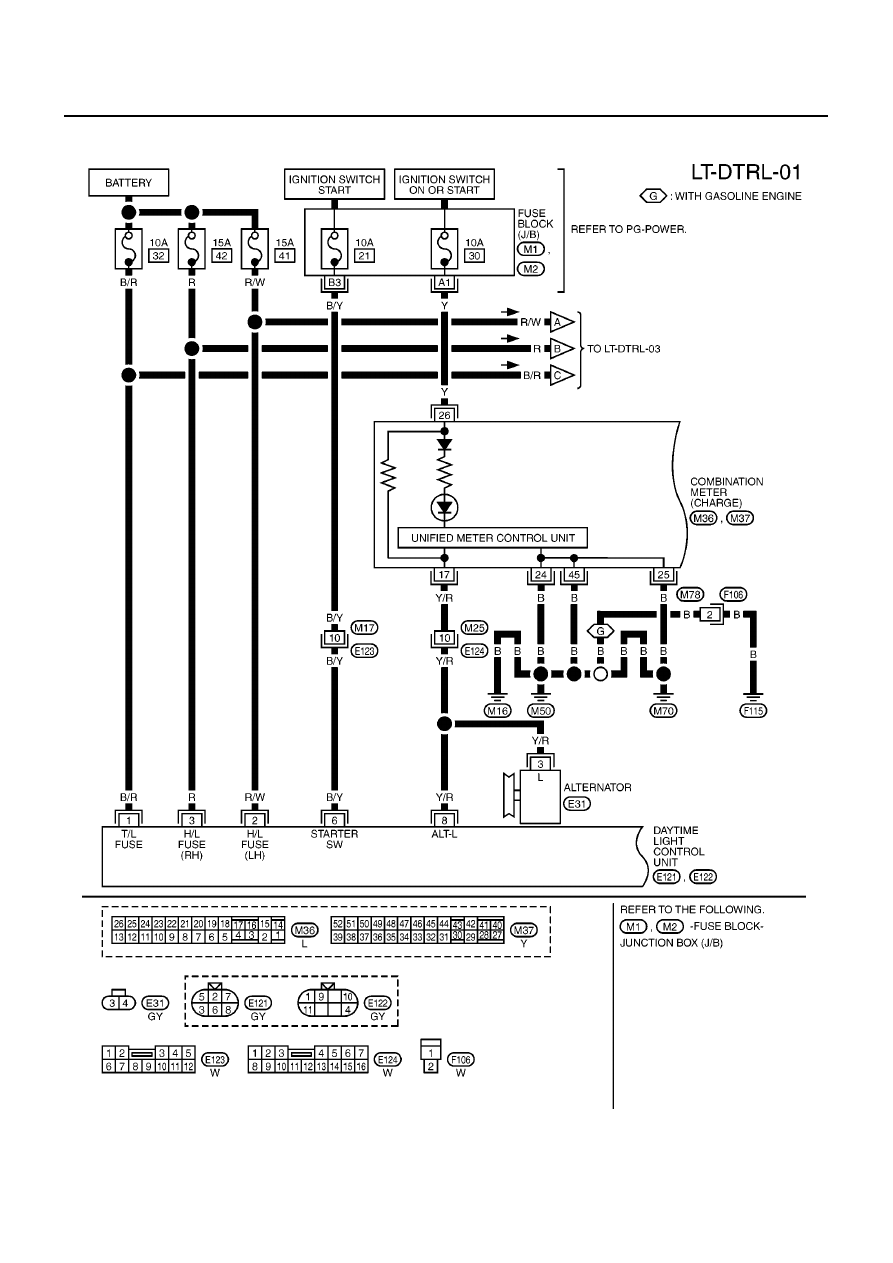

Wiring Diagram — DTRL —

EKS009M0

EXCEPT FOR F9Q ENGINE MODELS

MKWA1089E

HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

LT-21

C

D

E

F

G

H

I

J

L

M

A

B

LT

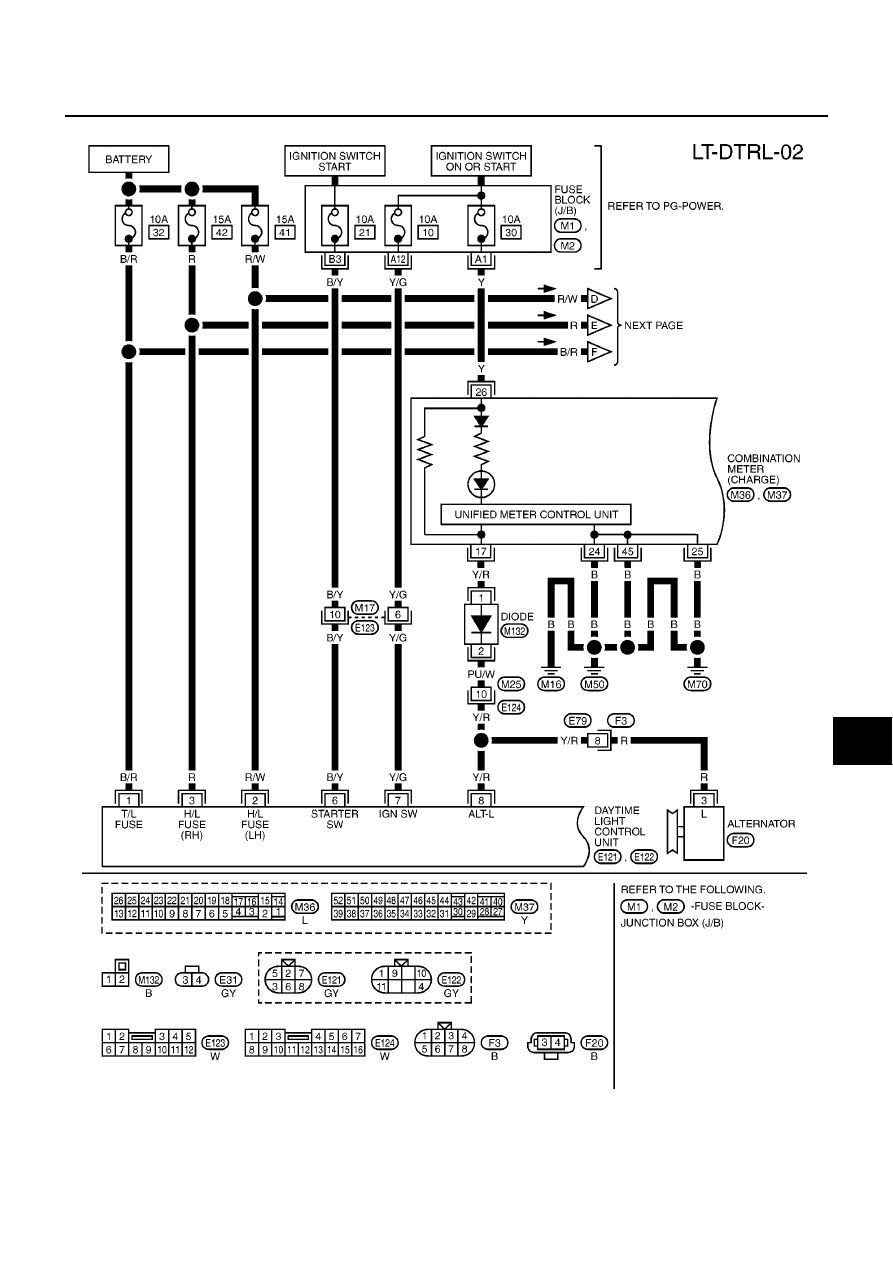

FOR F9Q ENGINE MODELS

MKWA1090E
