CAN SYSTEM (TYPE 32)

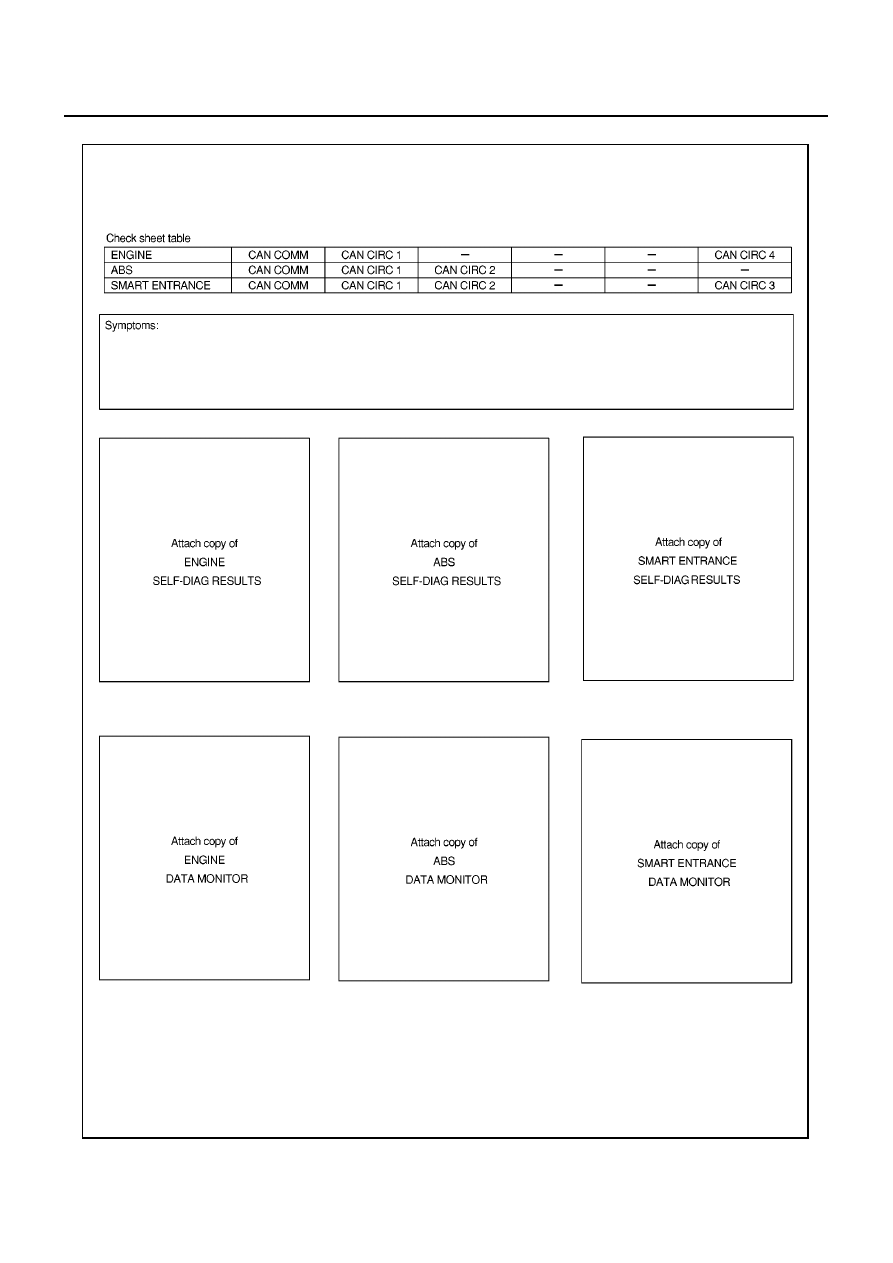

CHECK SHEET

PKIA0808E

CAN SYSTEM (TYPE 32)

LAN-193

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

CHECK SHEET RESULTS (EXAMPLE)

PKIA0809E

LAN-194

[CAN]

CAN SYSTEM (TYPE 32)

NOTE:
If “NG” is displayed on “CAN COMM” for the diagnosed control unit, replace the control unit.

INSPECTION

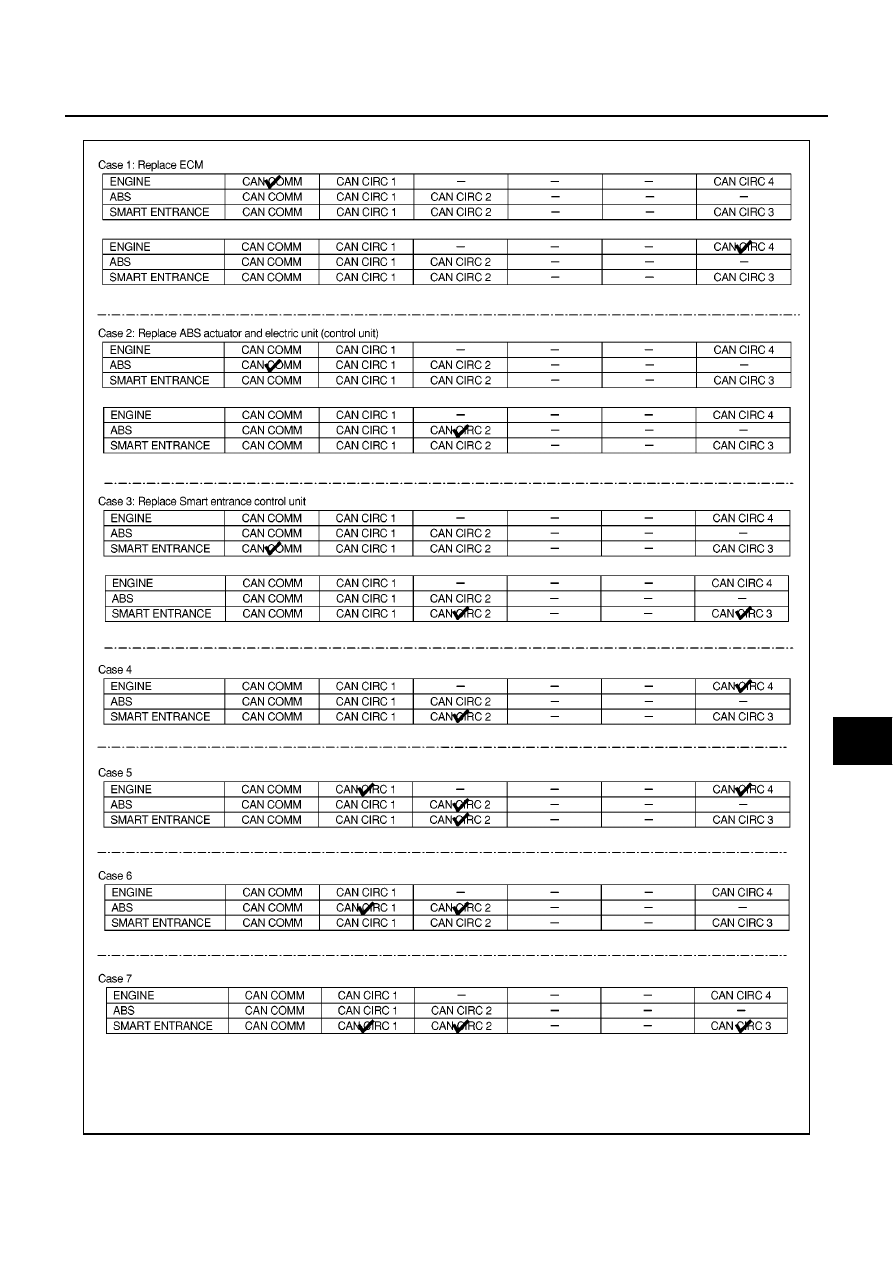

Proceed trouble diagnosis according to the check sheet results (example).
Case 1:Replace ECM.
Case 2:Replace ABS actuator and electric unit (control unit).
Case 3:Replace Smart entrance control unit.
Case 4:Check Harness between ABS actuator and electric unit (control unit) and Smart entrance control unit.
Refer to

LAN-195, "Circuit Check Between ABS Actuator and Electric Unit (control unit) and Smart Entrance

Control Unit"

.

Case 5:Check ECM Circuit. Refer to

LAN-196, "ECM Circuit Check"

.

Case 6:Check ABS actuator and electric unit (control unit) Circuit. Refer to

LAN-197, "ABS Actuator and Elec-

tric Unit (control unit) Circuit Check"

.

Case 7:Check Smart entrance control unit Circuit. Refer to

LAN-197, "Smart Entrance Control Unit Circuit

Check"

.

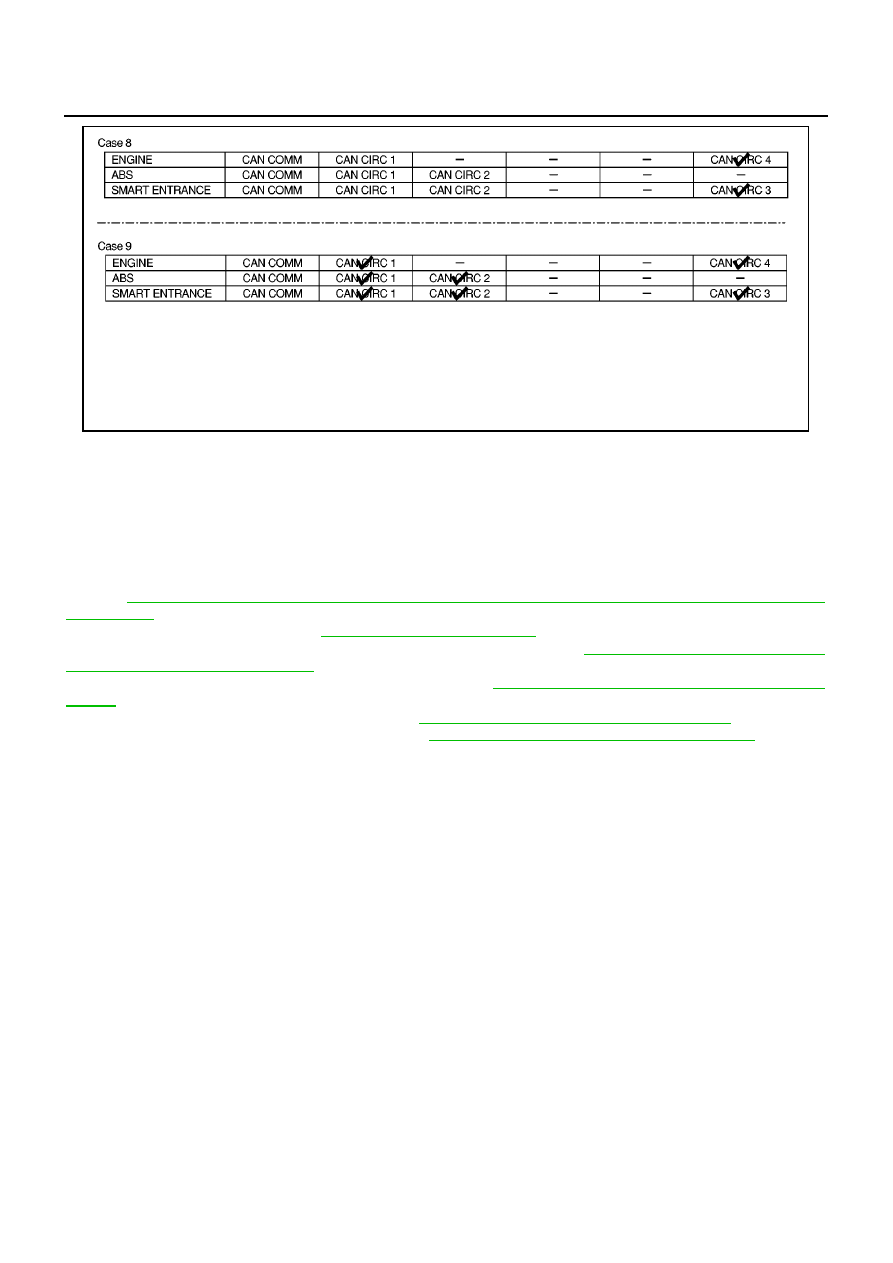

Case 8:Check Combination meter Circuit. Refer to

LAN-198, "Combination Meter Circuit Check"

.

Case 9:Check CAN communication Circuit. Refer to

LAN-198, "CAN Communication Circuit Check"

.

PKIA0810E

CAN SYSTEM (TYPE 32)

LAN-195

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

Circuit Check Between ABS Actuator and Electric Unit (control unit) and Smart
Entrance Control Unit

EKS00AT2

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check following terminals and connector for damage, bend and loose connection. (connector-side and
harness-side)

●

Harness connector E120

●

Harness connector B107

●

Harness connector B101

●

Harness connector M87

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect ABS actuator and electric unit (control unit) connector and harness connector E120.

2.

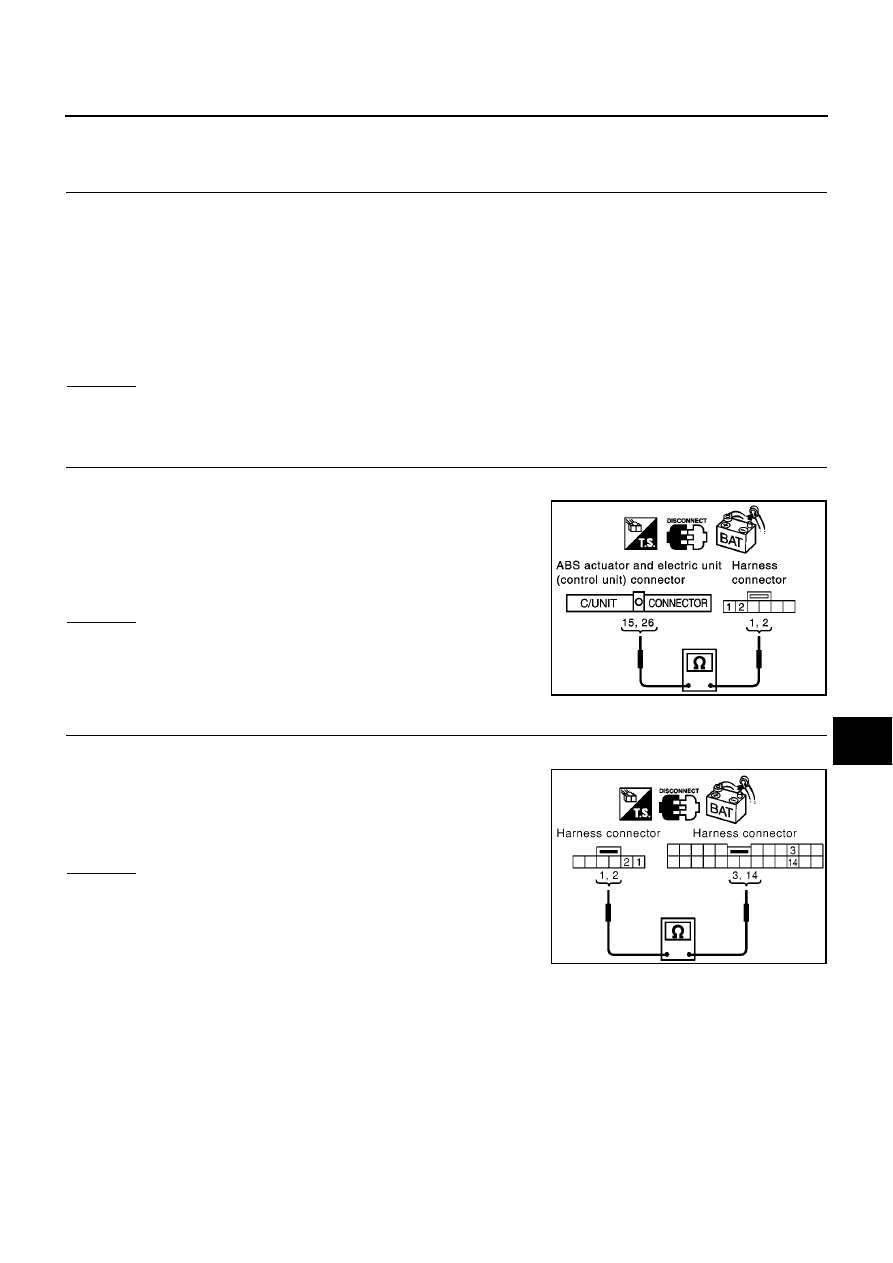

Check continuity between ABS actuator and electric unit (control
unit) harness connector E64 terminals 26 (L), 15 (R) and har-
ness connector E120 terminals 2 (L), 1 (R).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness.

3.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect harness connector B101.

2.

Check continuity between harness connector B107 terminals 2
(L), 1 (R) and harness connector B101 terminals 3 (L), 14 (R).

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness.

26(L) – 2(L)

: Continuity should exist.

15(R) – 1(R)

: Continuity should exist.

PKIA0876E

2(L) – 3(L)

: Continuity should exist.

1(R) – 14(R)

: Continuity should exist.

PKIA0877E
