EM-218

[F9Q]

OVERHAUL

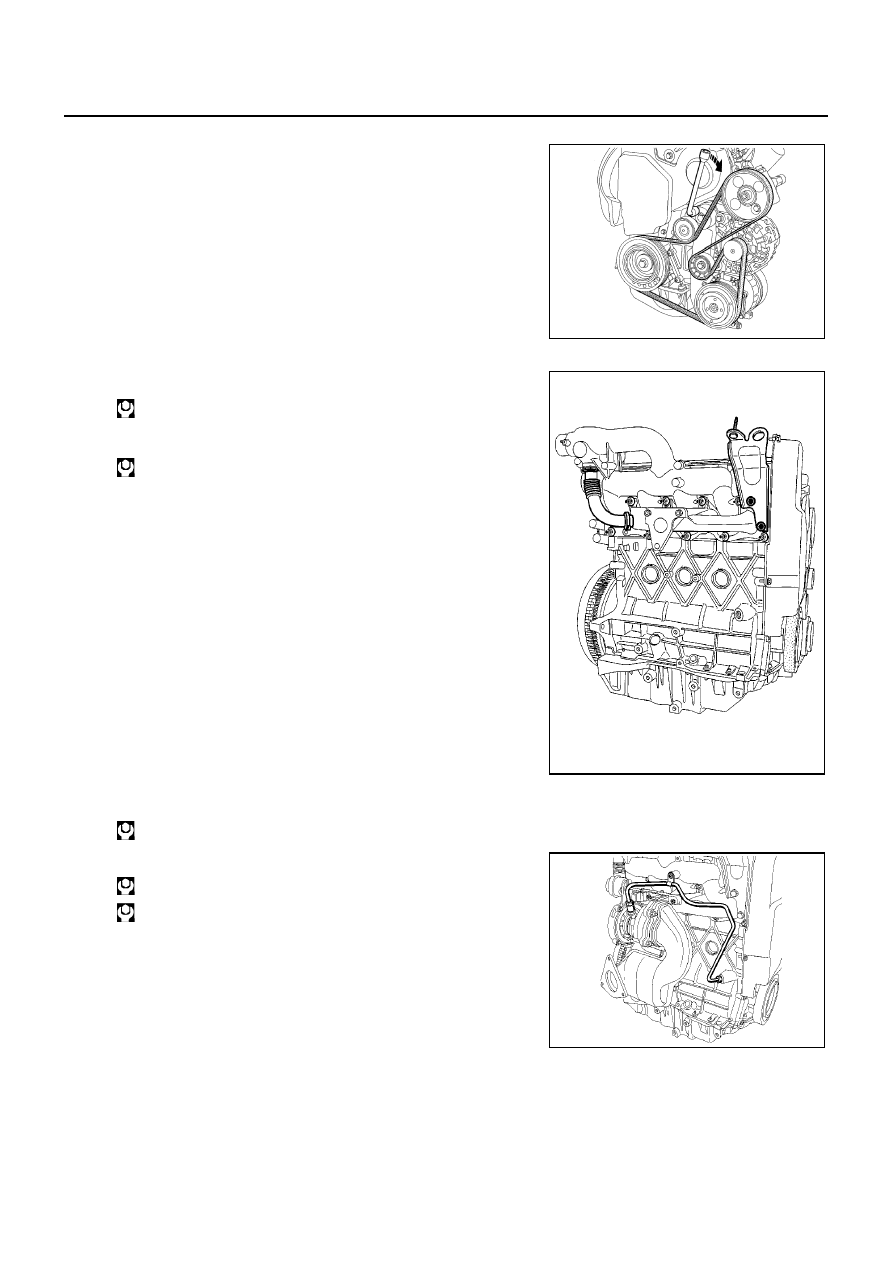

DRIVE BELT

1.

Install the drive belt.

2.

Turn the wrench in a clockwise direction to install the belt as
shown.

●

The engine must be turned through two revolutions to position
the belt correctly.

INSTALLATION OF UPPER ENGINE

1.

Install the intake and exhaust manifold installed with new seal.

2.

Install the engine slinger.

3.

Install the EGR tube.

4.

Remove the engine from Tool KV113B0070 (Mot. 792-03).

5.

Install the turbocharger.

6.

Install the oil tube.

MBIB0714E

: 28 N·m (2.9 kg-m, 21 ft-lb)

: 20 N·m (2.0 kg-m, 15 ft-lb)

MBIB0713E

: 24 N·m (2.4 kg-m, 18 ft-lb)

Cylinder block end: 23 N·m (2.3 kg-m, 17 ft-lb)

Turbocharger end: 24 N·m (2.4 kg-m, 18 ft-lb)

MBIB0685E

OVERHAUL

EM-219

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

7.

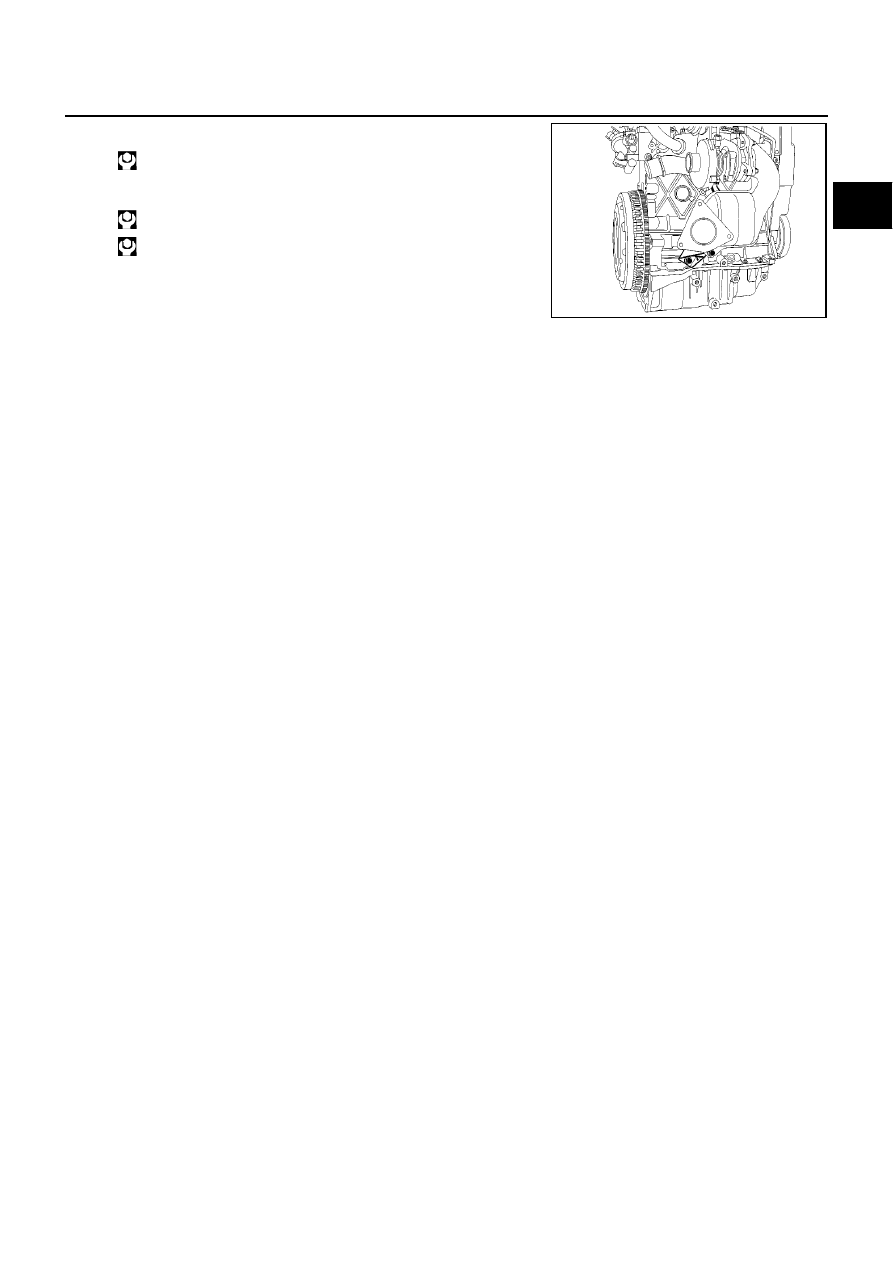

Install the turbocharger oil return pipe installed with new seal.

8.

Install the exhaust stay.

: 12 N·m (1.2 kg-m, 9 ft-lb)

M8 bolt: 24 N·m (2.4 kg-m, 18 ft-lb)

M10 bolt: 43 N·m (4.4 kg-m, 32 ft-lb)

MBIB0684E

EM-220

[F9Q]

BASIC INSPECTION

BASIC INSPECTION

PFP:00013

Cylinder Head

EBS00SBS

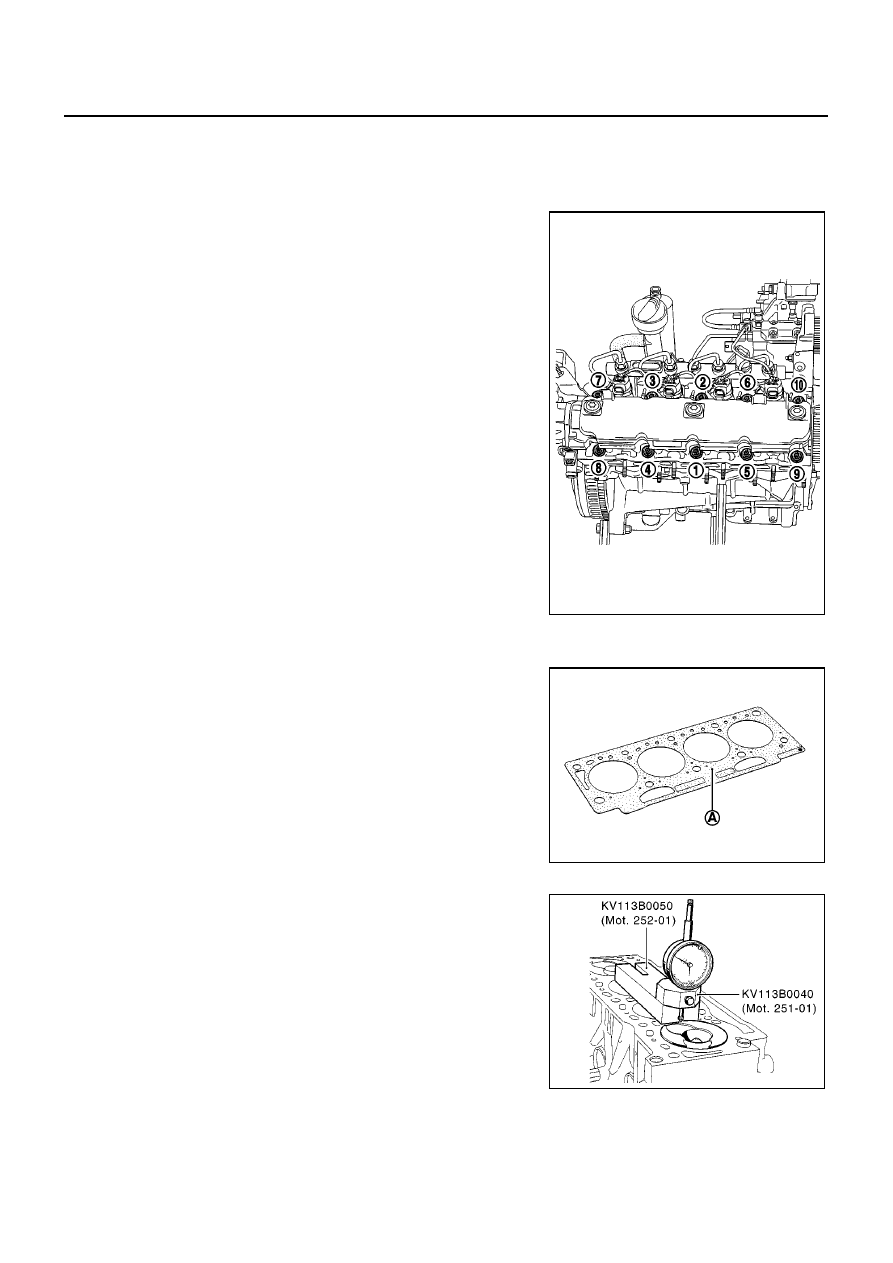

CYLINDER HEAD TIGHTENING PROCEDURE

NOTE:
To obtain correct tightening of the bolts, remove any oil from the cyl-
inder head securing holes using a syringe.

1.

All cylinder head bolts must always be replaced after removal.
There is no cylinder head retightening operation.

2.

Tighten all the bolts to 30 N·m (3.1 kg-m, 22 ft-lb), then angle
tighten to 100

°±

4

°

, in the sequence shown below.

CAUTION:

Use an angle wrench (special service tool) to check tighten-
ing angle. Do not make judgment by visual inspection.

3.

Wait 3 minutes setting time.

4.

Cylinder head tightening is carried out in stages, and the follow-
ing procedure is applied successively to bolts 1-2 then 3-4, 5-6,
7-8 and 9-10.

5.

Loosen bolts 1-2 until they are completely free.

6.

Tighten bolts 1-2 to 25 N·m (2.6 kg-m, 18 ft-lb), then angle
tighten to 213

°±

7

°

.

CAUTION:

Use an angle wrench (special service tool) to check tighten-
ing angle. Do not make judgment by visual inspection.

7.

Repeat the loosening and tightening operations for bolts 3-4, 5-
6, 7-8 and 9-10.

●

There is no cylinder head retightening operation.

THICKNESS OF THE CYLINDER HEAD GASKET

The thickness of the cylinder head gasket is measured at (A):

●

Thickness of the gasket when tightened

INSPECTION OF THE PISTON PROTRUTION

1.

Clean the piston heads in order to eliminate any traces of
deposits.

2.

Turn the crankshaft one turn in its operating direction to bring
piston No. 1 close to TDC.

3.

Install Tool KV113B0040 (Mot. 251-01) equipped with a gauge
on Tool KV113B0050 (Mot. 252-01), and find TDC.

NOTE:
All measurements are to be carried out in the longitudinal axis of
the engine, in order to eliminate any errors due to piston tilting.

WARNING:

The gauge detector must not be in the valve clearance.

4.

Measure the piston protrusion.

MBIB0668E

Thickness : 1.27 - 1.37 mm (0.0500 - 0.0539 in)

MBIB0669E

Protrusion : 0.50 - 0.61 mm (0.0197 - 0.0240 in)

MBIB0670E

BASIC INSPECTION

EM-221

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

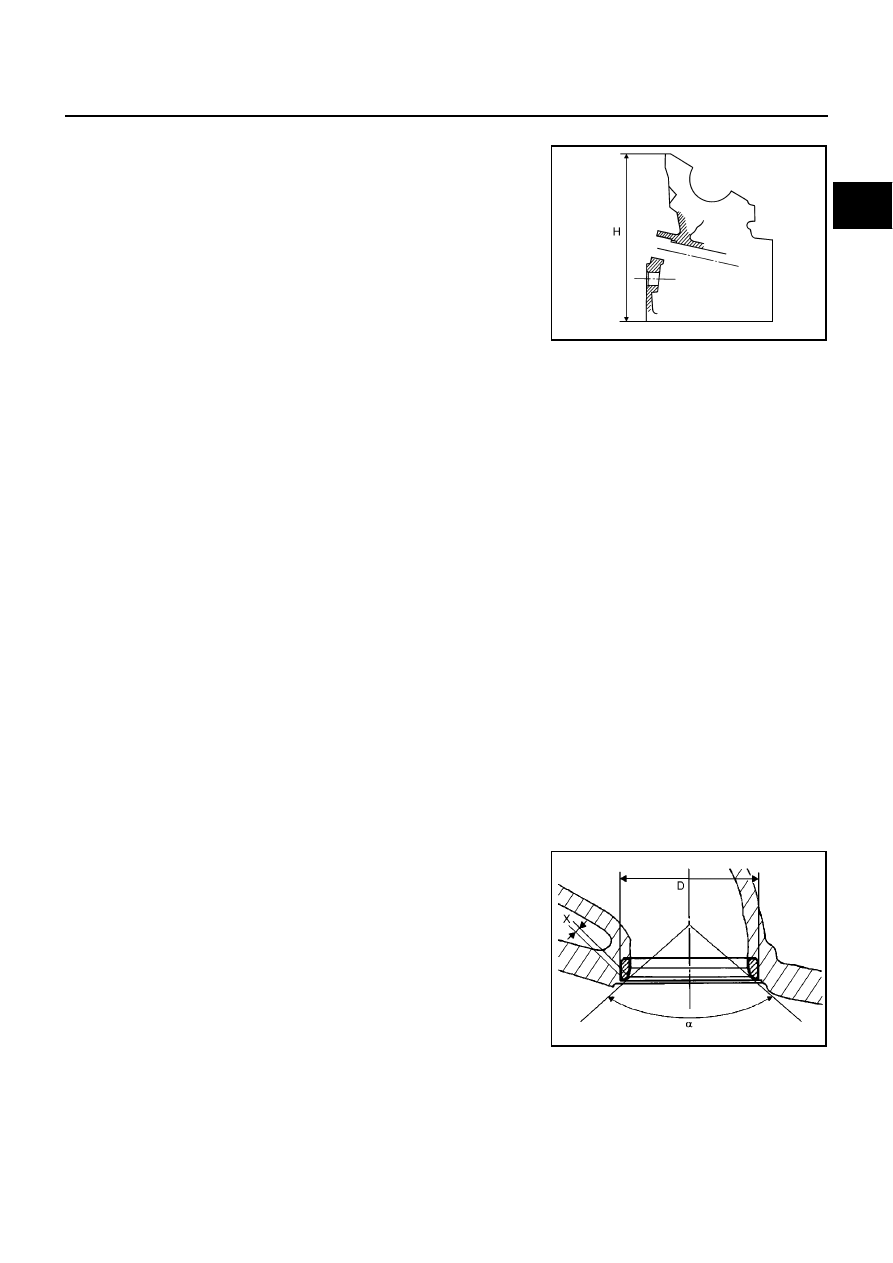

HEIGHT OF CYLINDER HEAD

No regrinding is authorized.

VALVE

VALVE SEAT

H = 161.0 - 164.5 mm (6.34 - 6.48 in)

Gasket face deformation : 0.05 mm (0.0020 in)

MBIB0671E

Stem diameter:

Intake

: 6.974 - 6.996 mm (0.2746 - 0.2754 in)

Exhaust

: 6.960 - 6.982 mm (0.2740 - 0.2749 in)

Face angle:

Intake and exhaust

: 90

°

Head diameter:

Intake

: 35.200 - 35.450 mm (1.3858 - 1.3957 in)

Exhaust

: 32.500 - 32.750 mm (1.2795 - 1.2894 in)

Valve length:

Intake

: 110.79 - 111.19 mm (4.3618 - 4.3776 in)

Exhaust

: 110.59 - 110.99 mm (4.3539 - 4.3697 in)

Max. valve lift:

Intake

: 8.866 mm (0.3491 in)

Exhaust

: 10.344 mm (0.4072 in)

Protrusion of valves in relation to the cylinder head gasket face:

Intake and exhaust

: -0.03 to 0.21 mm (-0.0012 to 0.0083 in)

Valve clearance settings:

Intake

: 0.15 - 0.25 mm (0.0059 - 0.0098 in)

Exhaust

: 0.35 - 0.45 mm (0.0138 - 0.0177 in)

Seat angle (

α

):

Intake and exhaust

: 89.5

°

Mating surface width (X):

Intake and exhaust

: 1.8 mm (0.071 in)

Seat outer diameter (D):

Intake

: 36.967 - 39.983 mm
(1.4554 - 1.4560 in)

Exhaust

: 33.589 - 33.605 mm
(1.3224 - 1.3230 in)

Diameter of the seat housing in the cylinder head:

Intake

: 36.877 - 36.907 mm
(1.4518 - 1.4530 in)

Exhaust

: 33.500 - 33.529 mm
(1.3189 - 1.3200 in)

MBIB0327E
