PRECAUTIONS

[F9Q]

PRECAUTIONS

PFP:00001

Precautions for Drain Coolant

EBS00SI7

Drain coolant when engine is cooled.

Precautions for Disconnecting Fuel Piping

EBS00SI8

●

Before starting work, make sure no fire or spark producing items are in the work area.

●

Release fuel pressure before disassembly.

●

After disconnecting pipes, plug openings to stop fuel leakage.

Precautions for Removal and Disassembly

EBS00SI9

●

When instructed to use special service tools, use the specified tools. Always be careful to work safely,
avoid forceful or uninstructed operations.

●

Exercise maximum care to avoid damage to mating or sliding surfaces.

●

Cover openings of engine system with tape or the equivalent, if necessary, to seal out foreign materials.

●

Mark and arrange disassembly parts in an organized way for easy troubleshooting and re-assembly.

●

When loosening nuts and bolts, as a basic rule, start with the one furthest outside, then the one diagonally
opposite, and so on. If the order of loosening is specified, do exactly as specified.

Precautions for Inspection, Repair and Replacement

EBS00SIA

Before repairing or replacing, thoroughly inspect parts. Inspect new replacement parts in the same way, and
replace if necessary.

Precautions for Assembly and Installation

EBS00SIB

●

Use torque wrench to tighten bolts or nuts to specification.

●

When tightening nuts and bolts, as a basic rule, equally tighten in several different steps starting with the
ones in center, then ones on inside and outside diagonally in this order. If the order of tightening is speci-
fied, do exactly as specified.

●

Replace with new gasket, packing, oil seal or O-ring.

●

Thoroughly wash, clean, and air-blow each part. Carefully check oil or coolant passages for any restriction
and blockage.

●

Avoid damaging sliding or mating surfaces. Completely remove foreign materials such as cloth lint or dust.
Before assembly, oil sliding surfaces well.

●

Release air within route when refilling after draining coolant.

●

Before starting engine, apply fuel pressure to fuel lines with turning ignition switch ON (with engine
stopped). Then mark sure that there are no leaks at fuel line connections.

●

After repairing, start engine and increase engine speed to check coolant, fuel, oil, and exhaust systems
for leakage.

Parts Requiring Angular Tightening

EBS00SIC

●

Use an angle wrench for the final tightening of the following engine parts.

–

Cylinder head bolts

–

Connecting rod cap bolts

–

Crankshaft pulley bolt (No angle wrench is required as the bolt flange is provided with notches for angular
tightening)

–

Double mass flywheel bolts

●

Do not use a torque value for final tightening.

●

The torque value for these parts are for a preliminary step.

●

Ensure thread and seat surfaces are clean and coated with engine oil.

PRECAUTIONS

EM-127

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

Precautions For Liquid Gasket

EBS00SID

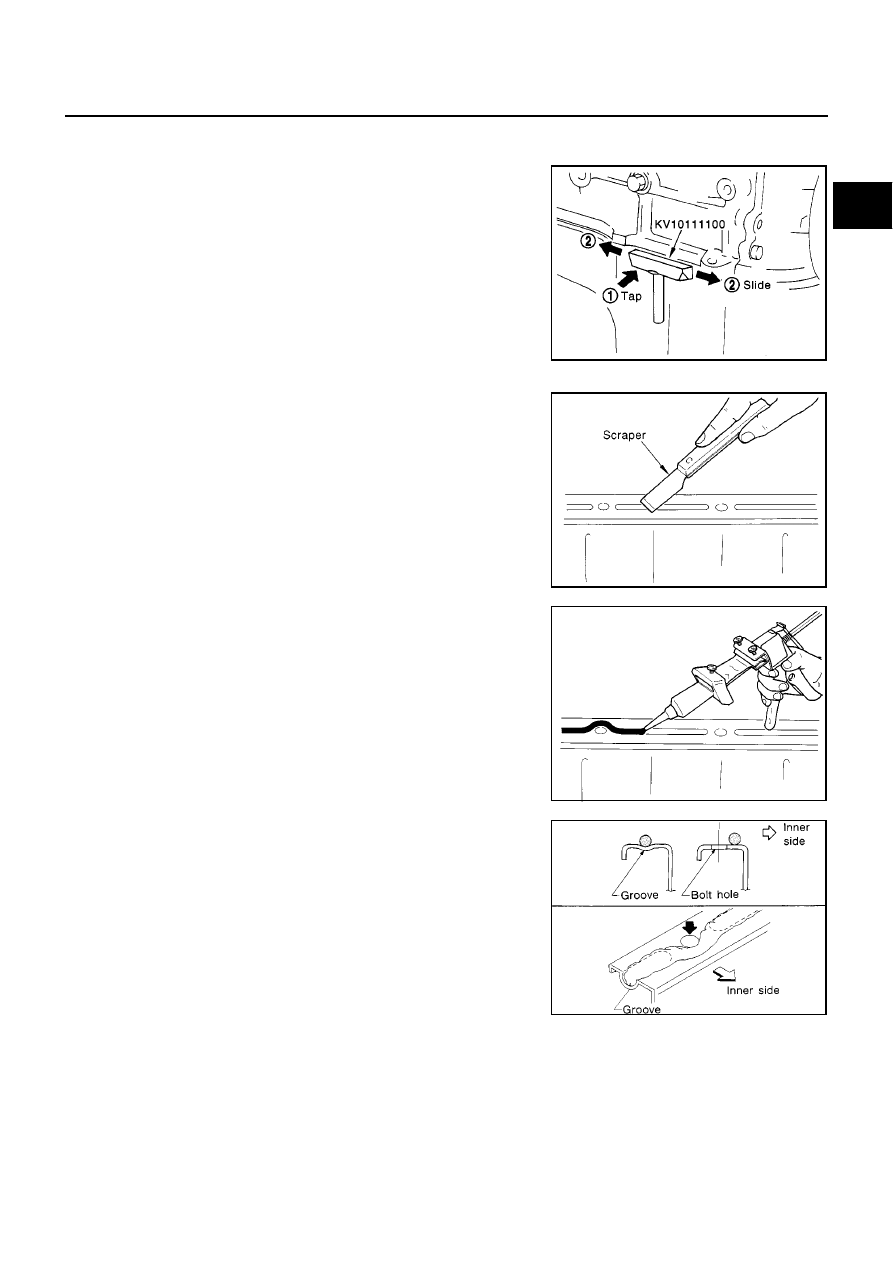

REMOVAL OF LIQUID GASKET

●

After removing the mounting bolts and nuts, separate the mating
surface using a seal cutter and remove the liquid gasket.

CAUTION:

Be careful not to damage the mating surfaces.

●

In areas where the cutter is difficult to use, use a plastic hammer
to lightly tap the liquid gasket applied area.

CAUTION:

If for some unavoidable reason a tool such as a flat-bladed
screwdriver is used, be careful not to damage the mating
surfaces.

LIQUID GASKET APPLICATION PROCEDURE

1.

Using a scraper, remove the old liquid gasket adhering to the
gasket application surface and the mating surface.

●

Remove the liquid gasket completely from the groove of the
gasket application surface, mounting bolts and bolt holes.

2.

Wipe the gasket application surface and the mating surface with
white gasoline (lighting and heating use) to remove adhering
moisture, grease and foreign materials.

3.

Attach the liquid gasket to the tube presser.
Use Genuine Liquid Gasket or equivalent.

4.

Apply the liquid gasket without breaks to the specified location
with the specified dimensions.

●

If there is a groove for the liquid gasket application, apply the
gasket to the groove.

●

As for the bolt holes, normally apply the gasket inside the
holes. If specified, it should be applied outside the holes.
Make sure to read the instruction in this manual.

●

Within five minutes of gasket application, install the mating
component.

●

If the liquid gasket protrudes, wipe it off immediately.

●

Do not retighten after the installation.

●

After 30 minutes or more have passed from the installation, fill
the engine oil and coolant.

CAUTION:

If there are instructions in this manual, observe them.

Cleanness & Safety

EBS00SAZ

CLEANLINESS INSTRUCTIONS WHICH MUST BE FOLLOWED WHEN WORKING ON THE
HIGH-PRESSURE DIRECT INJECTION SYSTEM
Risks Relating to Contamination

The system is very sensitive to contamination. The risks caused by the introduction of contamination are:

●

Damage to or destruction of the high-pressure injection system,

●

Seizing or leaking of a component.

PBIC0275E

PBIC0003E

EMA0622D

SEM159F

EM-128

[F9Q]

PRECAUTIONS

All After-Sales Operations must be performed under very clean conditions. This means that no impurities (par-
ticles a few microns in size) should get into the system during dismantling or into the circuits via the fuel
unions. The cleanliness principle must be applied from the filter through to the injectors.

SOURCES OF CONTAMINATION

Contamination is caused by:

●

metal or plastic chips,

●

paint,

●

fibres:

–

of cardboard,

–

brushes,

–

paper,

–

clothing,

–

cloths,

●

foreign bodies such as hairs,

●

ambient air,

●

etc.

CAUTION:

It is forbidden to clean the engine using a high pressure washer because of the risk of damaging con-
nections. Furthermore, moisture may collect in the connectors and cause electrical connection prob-
lems.

PRECAUTIONS TO BE FOLLOWED BEFORE ANY WORK IS CARRIED OUT ON THE INJEC-
TION SYSTEM

●

Ensure that you have the plugs for the unions to be opened [bag of plugs sold by the Parts Stores - NIS-
SAN part No. 19258 AW300 (RENAULT Part No. 77 01 206 381)]. Plugs are to be used once only. After
use, they must be thrown away (once used they are soiled and cleaning is not sufficient to make them
reusable). Unused plugs must be thrown away.

●

Ensure that you have the resalable plastic bags for storing removed parts. Stored parts will therefore be
less subject to the risk of impurities. The bags must be used only once, and after use they must be thrown
away.

●

Ensure that you have lint-free cleaning towels. The use of a normal cloth or paper for cleaning purposes is
forbidden. These are not lint free and may contaminate the fuel circuit of the system. Each lint-free cloth
should only be used once.

PRECAUTIONS TO BE FOLLOWED BEFORE OPENING THE FUEL CIRCUIT

●

Use new thinner for each operation, (used thinner contains impurities). Pour it into a clean receptacle.

●

For each operation, use a clean brush which is in good condition (the brush must not lose its hairs).

●

Use a brush and thinner to clean the connections to be opened.

●

Blow compressed air over the cleaned parts (tools, cleaned the same way as the parts, connections and
injection system zone). Maku sure that no bristles have been left behind.

●

Wash your hands before and during the operation if necessary.

●

When wearing leather protective gloves, cover them with latex gloves.

PRECAUTIONS TO BE FOLLOWED DURING THE OPERATION

●

As soon as the circuit is open, all openings must be plugged to prevent impurities from entering the sys-
tem. The plugs to be used are available [NISSAN Part No. 19258 AW300 (RENAULT Part No. 77 01 206
381)]. Do not reuse, under any circumstances, be reused.

●

Close the resalable bag, even if it has to be reopened shortly afterwards. Ambient air carries impurities.

●

All components removed from the injection system must be stored in a hermetically sealed plastic bag
once the plugs have been inserted.

●

The use of a brush, thinner, bellows, sponge or normal cloth is strictly forbidden once the circuit has been
opened. These items are likely to allow impurities to enter the system.

●

A new component replacing an old one must not be removed from its packaging until it is to be installed to
the vehicle.

PRECAUTIONS

EM-129

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

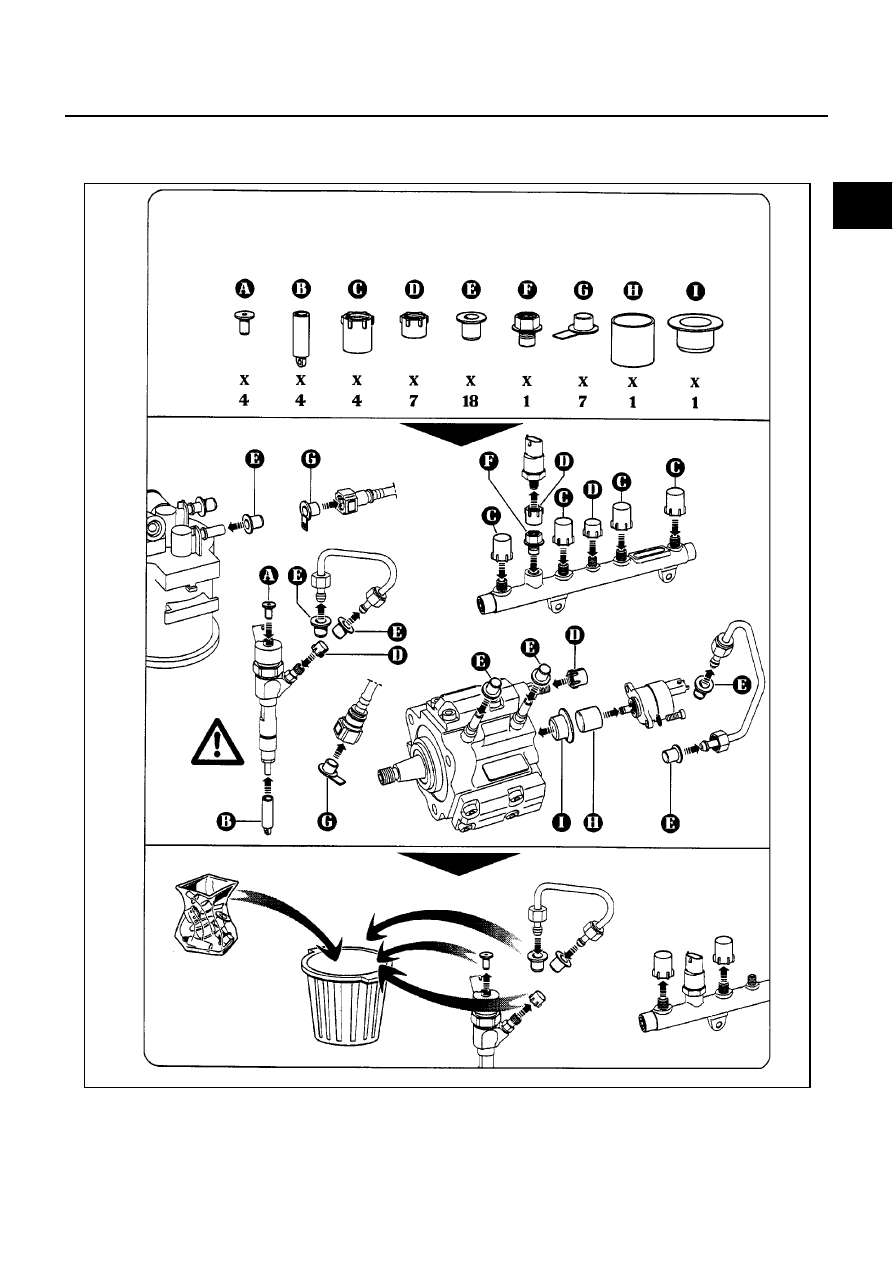

INSTRUCTIONS FOR INSTALLING THE PLUGS

NISSAN Part No. 19258 AW300
(RENAULT Part No. 77 01 206 381)

POST-REPAIR CHECK

●

Re-prime the circuit. To do this, turn the low-pressure pump over by switching on the ignition several
times, or turn the low-pressure pump over with the diagnostic tool using the “Actuator Commands” menu.

MBIB0666E
