EGR VOLUME CONTROL SYSTEM

EC-621

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

ECM Terminals and Reference Value

EBS015CL

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MONITOR ITEM

CONDITION

SPECIFICATION

EGR VOL CON/V

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

After one minute at idle

More than 10 steps

Revving engine from idle to 3,600
rpm

0 step

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

25
26
27
28

GY
W/L
OR/B
GY/B

EGR volume control valve

[Engine is running]

●

Warm-up condition

●

Idle speed

0.1 - 14V
(Voltage signals of each ECM ter-
minals differ according to the con-
trol position of EGR volume
control valve.)

105

113

G
G

ECM relay (self-shutoff)

[Ignition switch ON]
[Ignition switch OFF]

●

For a few seconds after turning ignition
switch OFF

Approximately 1.2V

[Ignition switch OFF]

●

A few seconds passed after turning ignition
switch OFF

BATTERY VOLTAGE
(11 - 14V)

119

120

R
R

Power supply for ECM

[Ignition switch ON]

BATTERY VOLTAGE
(11 - 14V)

EC-622

[YD (WITHOUT EURO-OBD)]

EGR VOLUME CONTROL SYSTEM

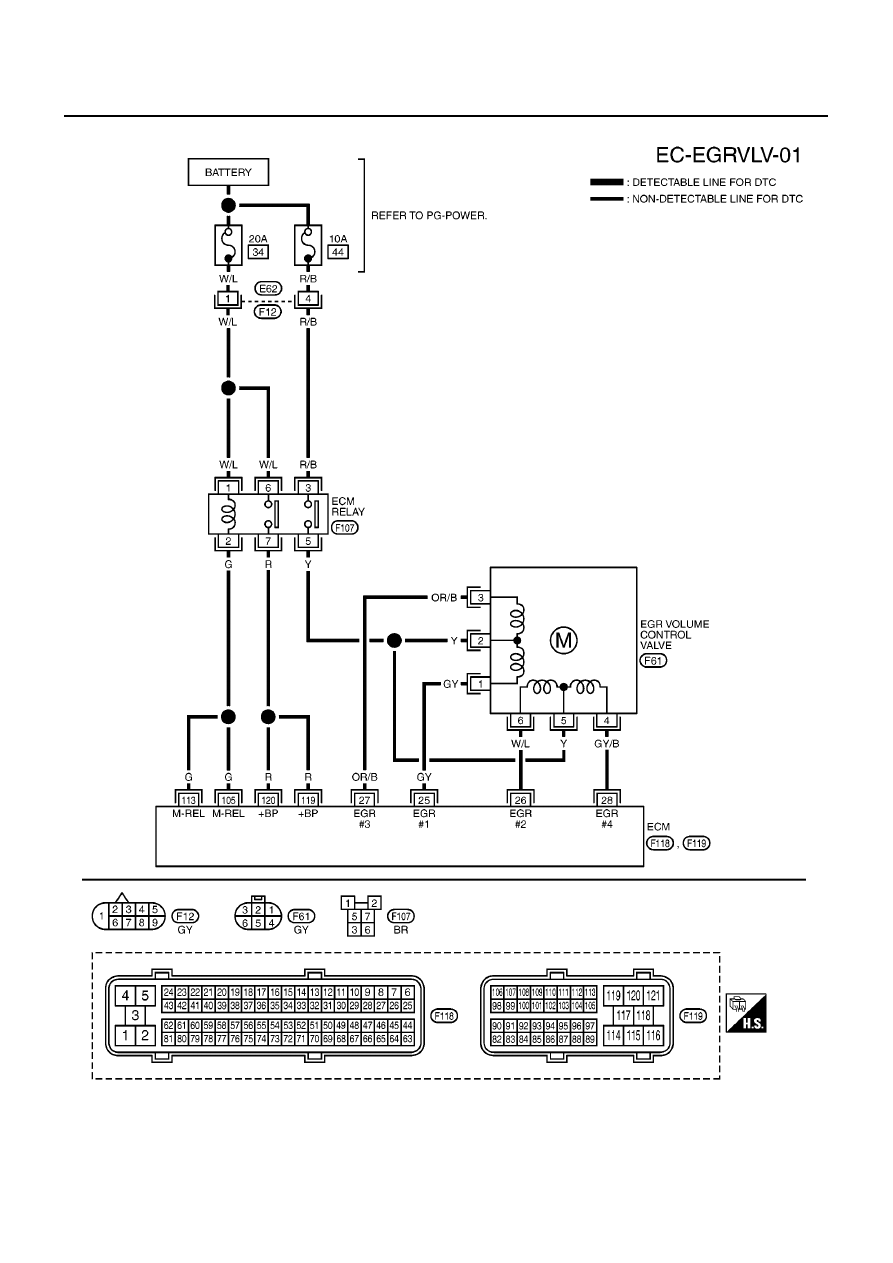

Wiring Diagram

EBS015CM

MBWA0618E

EGR VOLUME CONTROL SYSTEM

EC-623

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

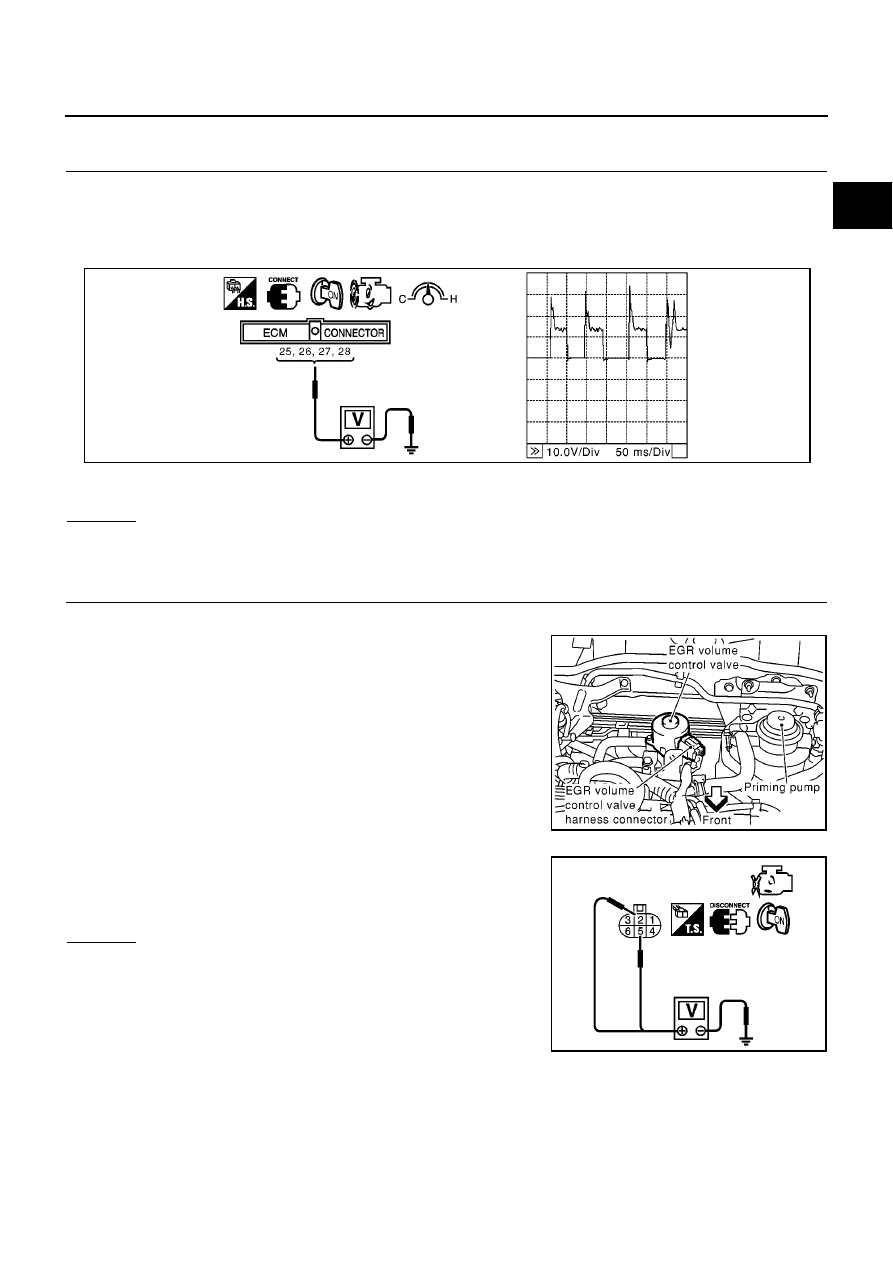

Diagnostic Procedure

EBS015CN

1.

CHECK EGR VOLUME CONTROL SYSTEM OVERALL FUNCTION

1.

Turn ignition switch OFF.

2.

Set the oscilloscope probe between ECM terminals 25, 26, 27, 28 and ground.

3.

Start engine and let it idle.

4.

Check the oscilloscope screen when revving engine up to 3,200 rpm and return to idle.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-I

1.

Turn ignition switch OFF.

2.

Disconnect EGR volume control valve harness connector.

3.

Turn ignition switch ON.

4.

Check voltage between EGR volume control valve terminals 2, 5
and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 3.

The pulse signal as shown in the figure should appear.

MBIB0617E

MBIB0088E

Voltage: Battery voltage

PBIB0431E

EC-624

[YD (WITHOUT EURO-OBD)]

EGR VOLUME CONTROL SYSTEM

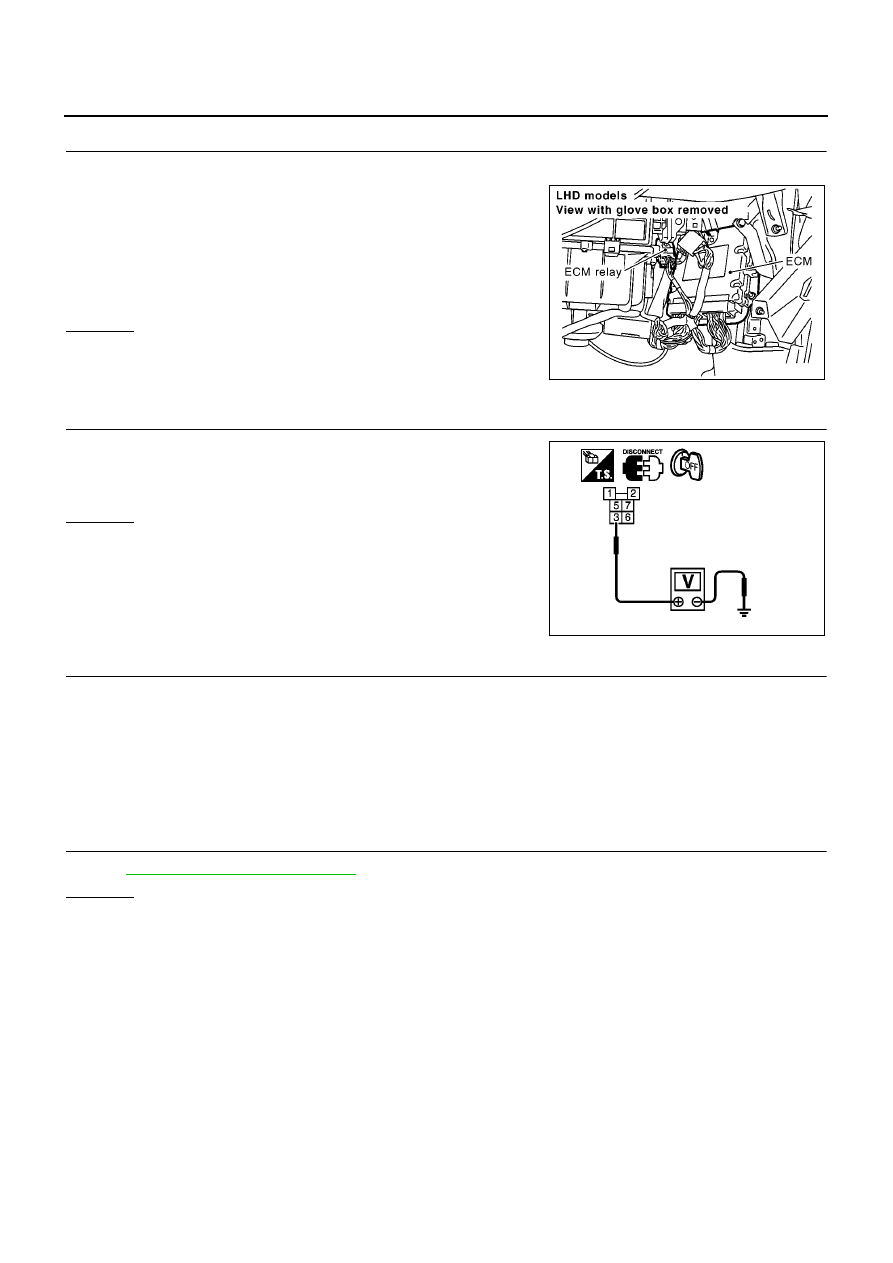

3.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-II

1.

Turn ignition switch OFF.

2.

Disconnect ECM relay.

3.

Check harness continuity between ECM relay terminal 5 and
EGR volume control valve terminals 2, 5. Refer to Wiring Dia-
gram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

4.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-III

Check voltage between ECM relay terminal 3 and ground with CON-
SULT-II or tester.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

5.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E62, F12

●

10A fuse

●

Harness for open or short between ECM relay and fuse

>> Repair open circuit or short to ground or short to power in harness or connectors.

6.

CHECK ECM RELAY

Refer to

EC-560, "Component Inspection"

.

OK or NG

OK

>> GO TO 9.

NG

>> Replace ECM relay.

Continuity should exist.

MBIB1086E

Voltage: Battery voltage

PBIB0432E
