DTC P0563 BATTERY VOLTAGE

EC-233

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DTC P0563 BATTERY VOLTAGE

PFP:24410

On Board Diagnosis Logic

EBS013PB

This self-diagnosis has the one trip detection logic.
The MI will not light up for this self-diagnosis.

DTC Confirmation Procedure

EBS013PC

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for at least 35 seconds.

4.

If DTC is detected, go to

EC-233, "Diagnostic Procedure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

Diagnostic Procedure

EBS013PD

1.

INSPECTION START

Are jumper cables connected for the jump starting?
Yes or No

Yes

>> GO TO 3.

No

>> GO TO 2.

2.

CHECK BATTERY AND ALTERNATOR

Check that the proper type of battery and alternator is installed.
Refer to ,

SC-3, "BATTERY"

and

SC-12, "CHARGING SYSTEM"

.

OK or NG

OK

>> GO TO 5.

NG

>> Replace with a proper one.

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0563

Battery voltage high

An excessively high voltage from the battery is
sent to ECM.

●

Battery

●

Battery terminal

●

Alternator

SEF817Y

EC-234

[YD (WITH EURO-OBD)]

DTC P0563 BATTERY VOLTAGE

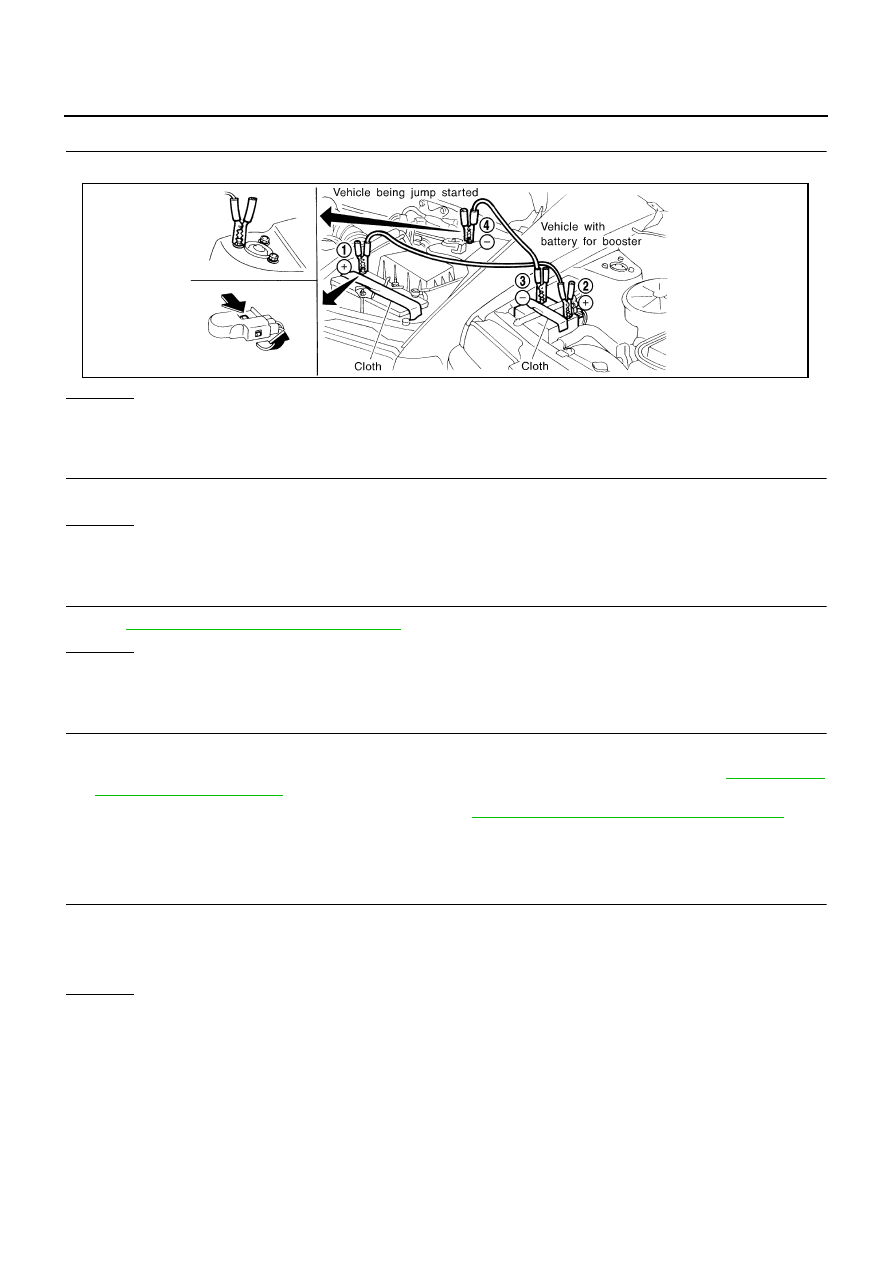

3.

CHECK JUMPER CABLES INSTALLATION

Check that the jumper cables are connected in the correct sequence.

OK or NG

OK

>> GO TO 4.

NG

>> Reconnect jumper cables properly.

4.

CHECK BATTERY FOR BOOSTER

Check that the battery for the booster is a 12V battery.

OK or NG

OK

>> GO TO 5.

NG

>> Change the vehicle for booster.

5.

PERFORM DTC CONFIRMATION PROCEDURE AGAIN

Perform

EC-233, "DTC Confirmation Procedure"

, again.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

REPLACE ECM

1.

Replace ECM.

2.

Perform initialization of NATS system and registration of all NATS ignition key IDs. Refer to

EC-35, "NATS

(Nissan Anti-theft System)"

.

3.

Perform Fuel Pump Learning Value Clearing. Refer to

EC-29, "Fuel Pump Learning Value Clearing"

.

>> INSPECTION END

7.

CHECK ELECTRICAL PARTS DAMAGE

Check the following for damage.

●

Wiring harness and harness connectors for burn

●

Fuses for short

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace malfunctioning part.

SEF439Z

DTC P0580, P0581 ASCD STEERING SWITCH

EC-235

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

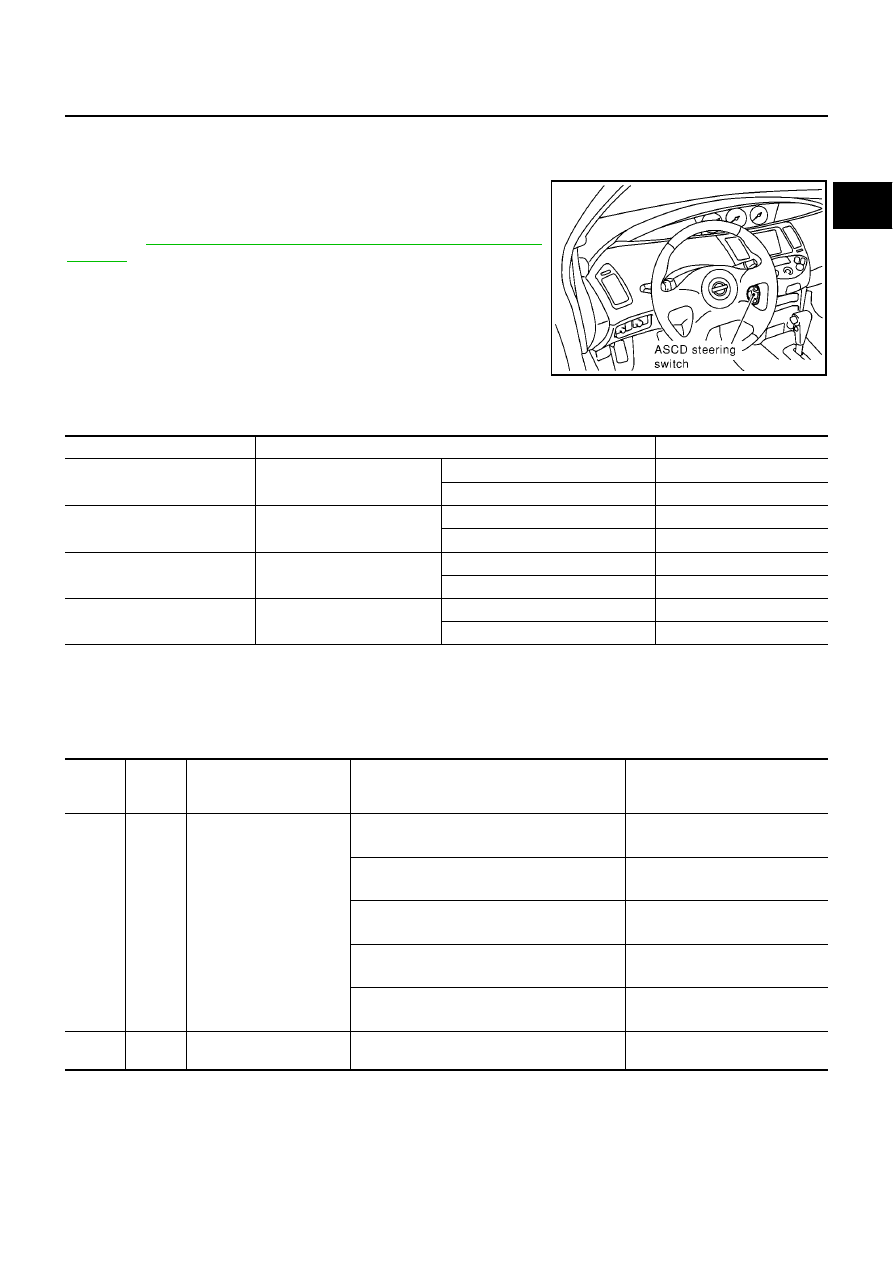

DTC P0580, P0581 ASCD STEERING SWITCH

PFP:25551

Component Description

EBS011VG

ASCD steering switch has variant values of electrical resistance for
each button. ECM reads voltage variation of switch, and determines
which button is operated.
Refer to

EC-348, "AUTOMATIC SPEED CONTROL DEVICE

(ASCD)"

for the ASCD function.

CONSULT-II Reference Value in Data Monitor Mode

EBS011VH

Specification data are reference values.

ECM Terminals and Reference Value

EBS011W3

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MBIB0234E

MONITOR ITEM

CONDITION

SPECIFICATION

SET SW

●

Ignition switch: ON

SET/COAST switch: Released

OFF

SET/COAST switch: Pressed

ON

RESUME/ACC SW

●

Ignition switch: ON

RESUME/ACCEL switch: Released

OFF

RESUME/ACCEL switch: Pressed

ON

CANCEL SW

●

Ignition switch: ON

CANCEL switch: Released

OFF

CANCEL switch: Pressed

ON

MAIN SW

●

Ignition switch: ON

ON/OFF switch: Released

OFF

ON/OFF switch: Pressed

ON

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

102

PU

ASCD steering switch

[Ignition switch ON]

●

ASCD steering switch is OFF.

Approximately 4.3V

[Ignition switch ON]

●

ON/OFF switch is ON.

Approximately 0.3V

[Ignition switch ON]

●

CANCEL switch is ON.

Approximately 1.3V

[Ignition switch ON]

●

SET/COAST switch is ON.

Approximately 2.3V

[Ignition switch ON]

●

RESUME/ACCEL switch is ON.

Approximately 3.3V

103

B

ASCD steering switch
ground

[Ignition switch ON]

Approximately 0.3V

EC-236

[YD (WITH EURO-OBD)]

DTC P0580, P0581 ASCD STEERING SWITCH

On Board Diagnosis Logic

EBS011VI

These self-diagnoses have the one trip detection logic.
The MI will not light up for this diagnosis.
NOTE:
If DTC P0580 or P0581 is displayed with DTC P0605, first perform the trouble diagnosis for DTC P0605.
Refer to

EC-241, "DTC P0605 ECM"

.

DTC Confirmation Procedure

EBS011VJ

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Wait at least 10 seconds.

4.

Press ON/OFF switch for at least 10 seconds, then release it and wait at least 10 seconds.

5.

Press RESUME/ACCEL switch for at least 10 seconds, then release it and wait at least 10 seconds.

6.

Press SET COAST switch for at least 10 seconds, then release it and wait at least 10 seconds.

7.

Press CANCEL switch for at least 10 seconds, then release it and wait at least 10 seconds.

8.

If DTC is detected, go to

EC-238, "Diagnostic Procedure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

DTC No.

Trouble Diagnosis

Name

DTC Detecting Condition

Possible Cause

P0580

ASCD steering
switch circuit low

●

ECM detects that the ASCD steering switch is
stuck ON.

●

Harness or connectors
(The switch circuit is open or shorted.)

●

ASCD steering switch

●

ECM

P0581

ASCD steering
switch circuit high

●

An excessively high voltage signal from the ASCD
steering switch is sent to ECM.
