Nissan Primera P12. Manual - part 195

WARNING CHIME

DI-109

C

D

E

F

G

H

I

J

L

M

A

B

DI

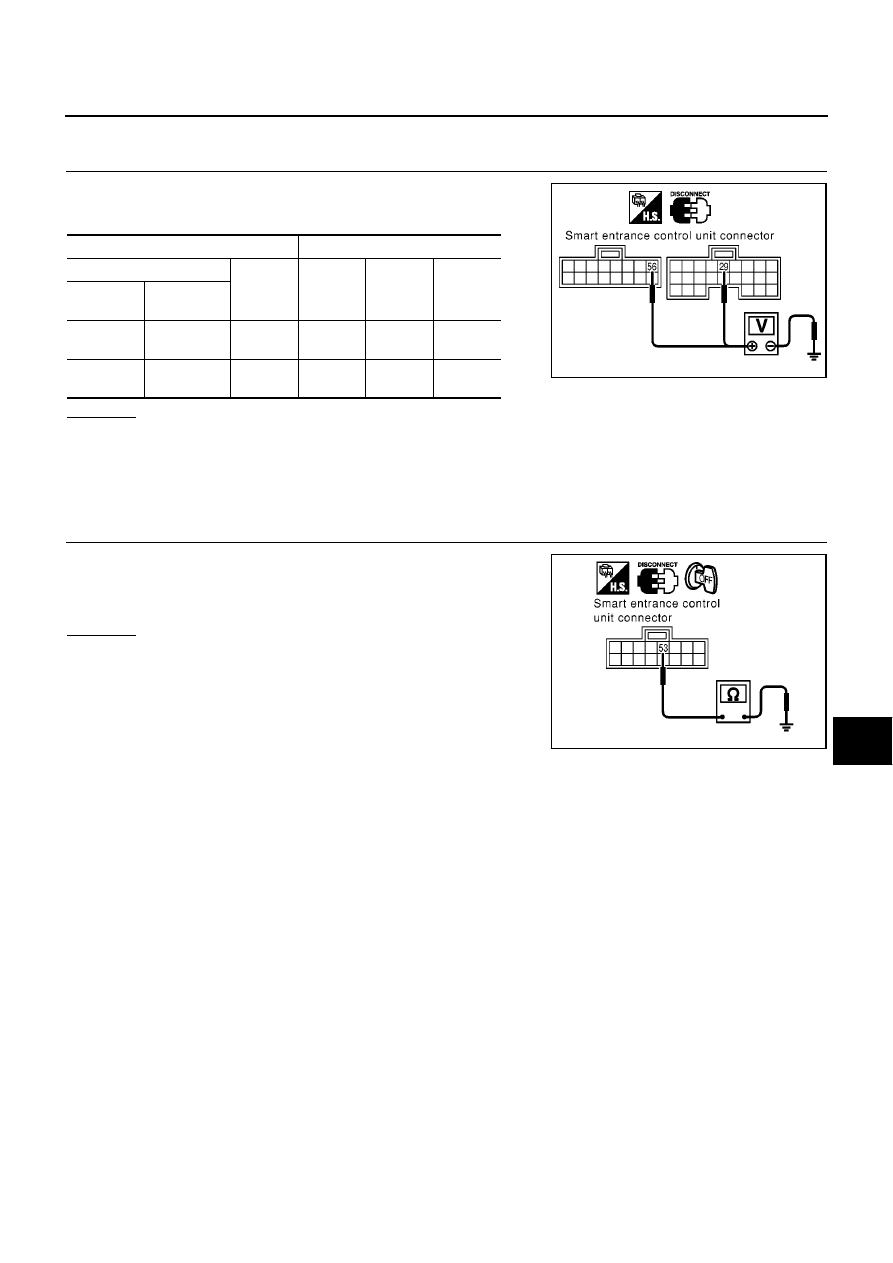

Power Supply and Ground Circuit Check

EKS009CW

1.

POWER SUPPLY CIRCUIT CHECK

1.

Disconnect smart entrance control unit connector.

2.

Check the following.

OK or NG

OK

>> GO TO 2.

NG

>>

●

10A fuse [NO. 10, located in fuse block (J/B)].

●

10A fuse [NO. 12, located in fuse block (J/B)].

●

Check harness for open or short between smart entrance control unit and fuse.

2.

GROUND CIRCUIT CHECK

Check continuity between smart entrance control unit harness con-
nector M43 terminal 53 (B) and ground.

OK or NG

OK

>> INSPECTION END.

NG

>> Check ground harness.

Terminals

Ignition switch position

(+)

(–)

OFF

ACC

ON

Connector

Terminal

(Wire color)

M42

29 (Y/G)

Ground

0V

0V

Battery
voltage

M43

56 (R/B)

Ground

Battery
voltage

Battery
voltage

Battery
voltage

MKIB0013E

Continuity should exist.

MKIB0014E

DI-110

WARNING CHIME

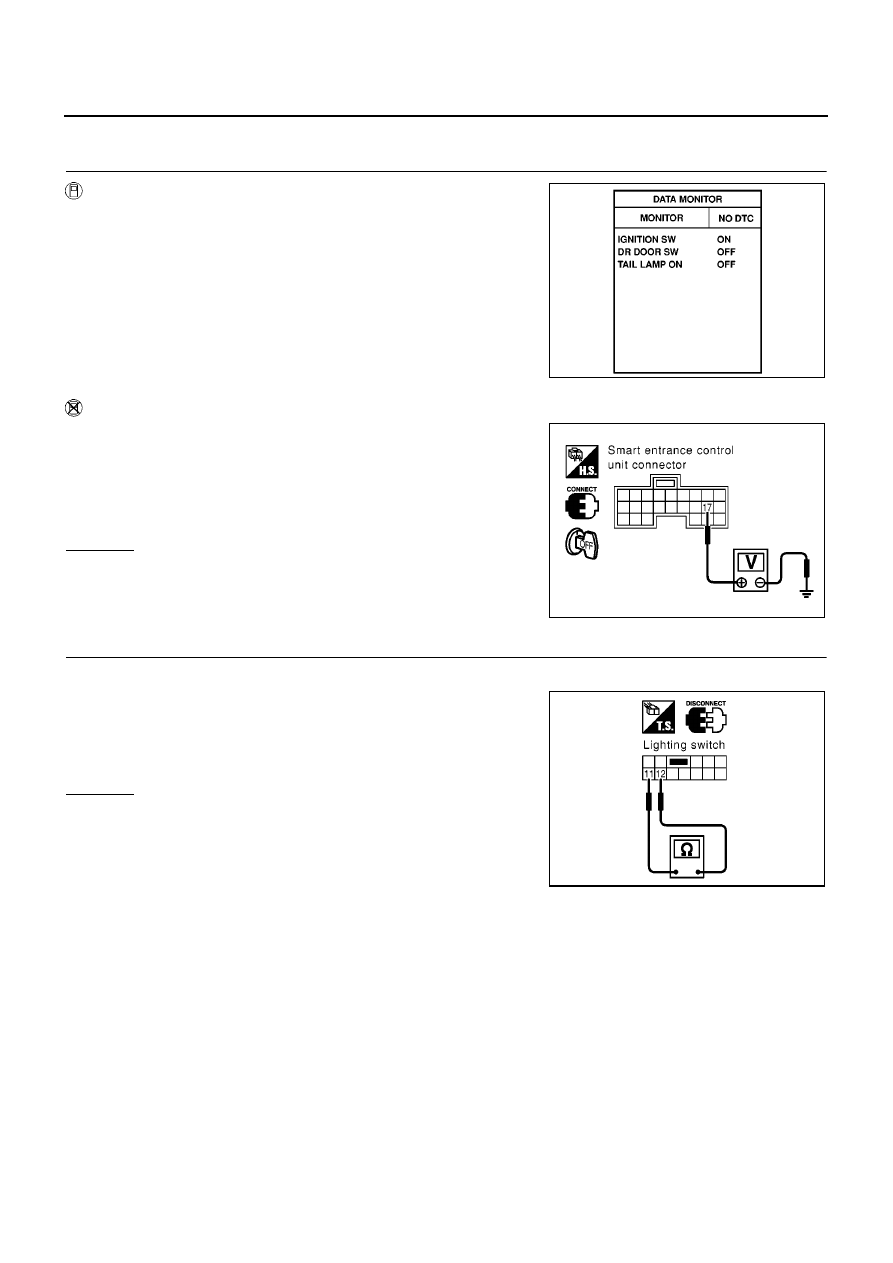

Lighting Switch Input Signal Check

EKS009CX

1.

CHECK LIGHTING SWITCH INPUT SIGNAL

With CONSULT-II

Check lighting switch (“TAIL LAMP ON”) in “DATA MONITOR” mode
with CONSULT-II.

Without CONSULT-II

Check voltage between smart entrance control unit harness connec-
tor M41 terminal 17 (R/G) and ground.

OK or NG

OK

>> Lighting switch is OK.

NG

>> GO TO 2.

2.

CHECK LIGHTING SWITCH POWER SUPPLY CIRCUIT FOR OPEN OR SHORT

1.

Disconnect lighting switch harness connector.

2.

Check voltage between lighting switch harness connector E115
terminal 11 (W/R: LHD models or R/G: RHD models) and
ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check the following.

●

10A fuse (No. 32 located in the fuse and fusible link
box)

●

Harness for open or short between lighting switch and
fuse

When lighting switch is in
1st or 2nd position

: TAIL LAMP ON ON

When lighting switch is in
OFF position

: TAIL LAMP ON OFF

MKIB0192E

Condition of switch

Voltage [V]:

Lighting switch:

1st or 2nd

Approx. 12

Lighting switch:

OFF

0

MKIB0015E

Battery voltage should exist.

MKIB0700E

WARNING CHIME

DI-111

C

D

E

F

G

H

I

J

L

M

A

B

DI

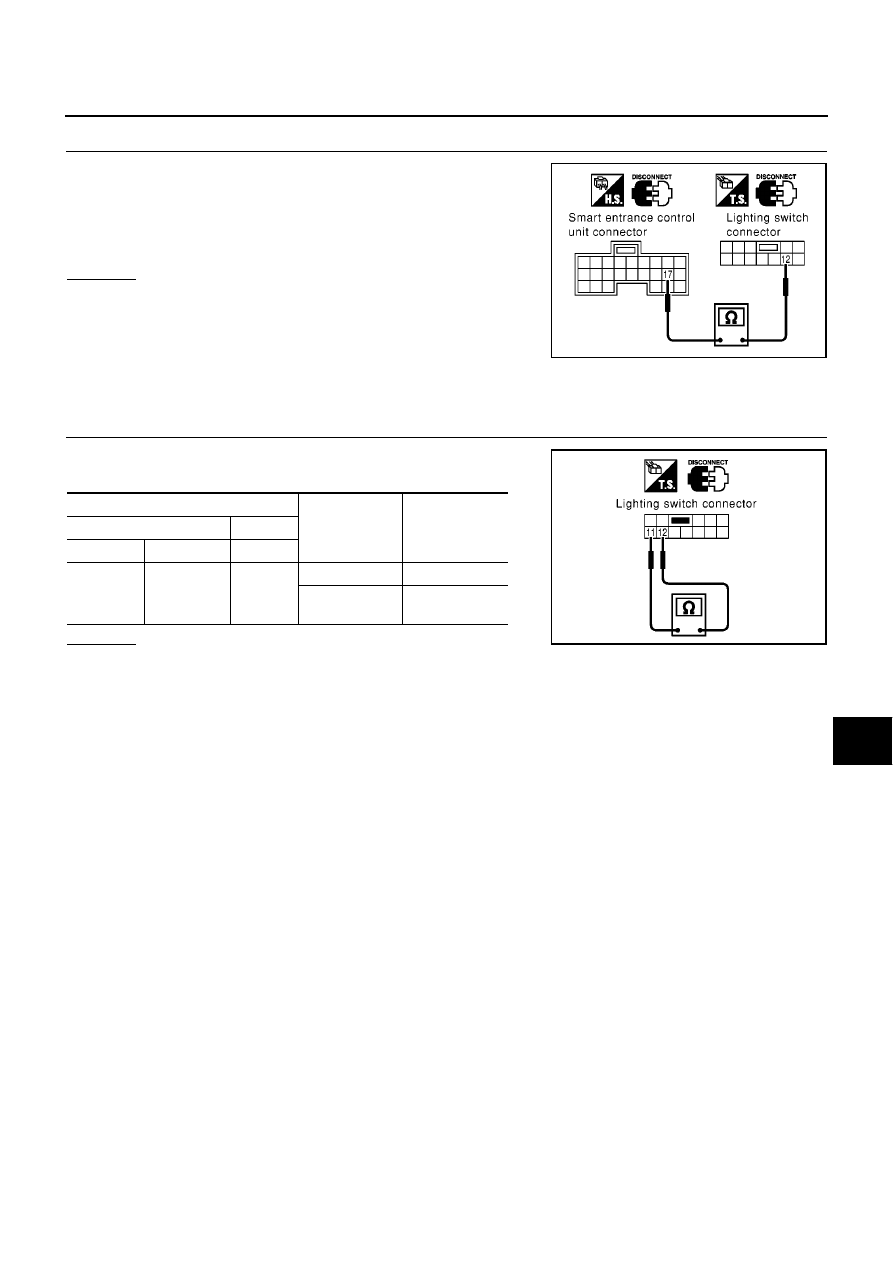

3.

CHECK LIGHTING SWITCH INPUT SIGNAL CIRCUIT FOR OPEN OR SHORT

Check harness continuity between lighting switch harness connector
E115 terminal 12 (W/R) and smart entrance control unit harness
connector M41 terminal 17 (W/R: LHD models or R/G: RHD mod-
els).

OK or NG

OK

>> GO TO 4.

NG

>> Check the following.

●

Harness for open or short between smart entrance
control unit and lighting switch.

●

Harness for open or short between smart entrance
control unit and lighting switch.

4.

CHECK LIGHTING SWITCH (DRIVER SIDE)

Check continuity between lighting switch connector E115 terminals
11 and 12.

OK or NG

OK

>> Lighting switch is OK.

NG

>> Replace lighting switch.

Continuity should exist.

MKIB0030E

Terminals

Condition

Continuity

(+)

(–)

Connector

Terminal

Terminal

E115

11

12

OFF position

No

1st or 2nd posi-

tion

Yes

MKIB0031E

DI-112

WARNING CHIME

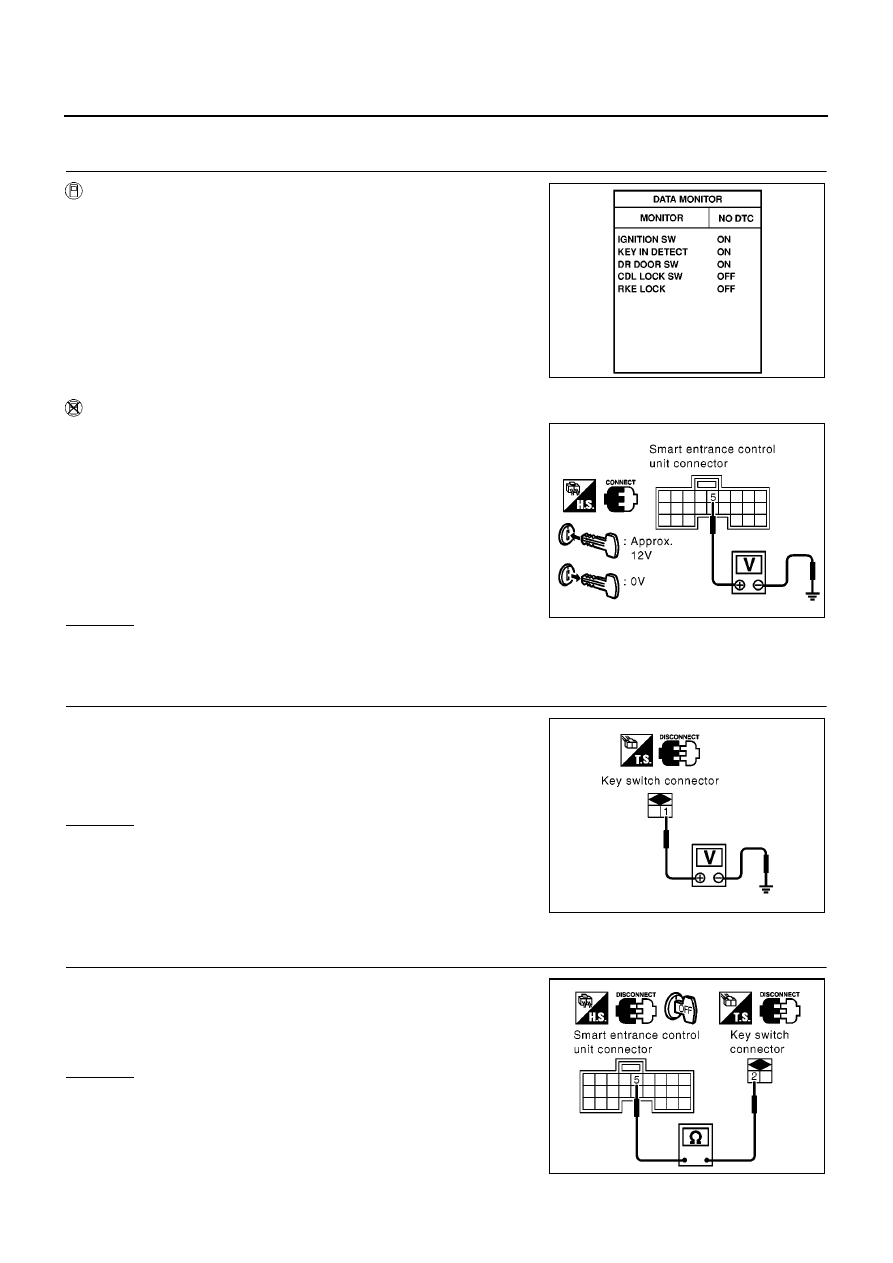

Key Switch Insert Signal Check

EKS009CY

1.

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY IN DETECT”) in “DATA MONITOR” mode
with CONSULT-II.

Without CONSULT-II

Check voltage between smart entrance control unit harness connec-
tor M41 terminal 5 (B/L) and ground.

OK or NG

OK

>> Key switch is OK.

NG

>> GO TO 2.

2.

CHECK KEY SWITCH POWER SUPPLY CIRCUIT FOR OPEN OR SHORT

1.

Disconnect key switch harness connector.

2.

Check voltage between key switch harness connector M30 ter-
minal 1 (R/B) and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check the following.

●

10A fuse [No. 32 located in fuse block (J/B)]

●

Harness for open or short between key switch and
fuse

3.

CHECK KEY SWITCH INPUT SIGNAL CIRCUIT FOR OPEN OR SHORT

Check harness continuity between key switch harness connector
M30 terminal 2 (B/R) and smart entrance control unit harness con-
nector M41 terminal 5 (B/R).

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness.

When key is inserted to
ignition key cylinder

: KEY IN DETECT ON

When key is removed from
ignition key cylinder

: KEY IN DETECT OFF

MKIB0193E

Condition of key switch

Voltage [V]

When key is inserted
to ignition key cylin-
der:

: Approx. 12

When key is removed
from ignition key cyl-
inder:

0

MKIB0701E

Battery voltage should exist.

MKIB0702E

Continuity should exist.

MKIB0703E
