Self-Diagnosis Does Not Perform

EKS009CC

1.

MULTIFUNCTION SWITCH CHECK

Check multifunction switch power and ground circuit.Refer to

DI-71, "Power Supply and Ground Circuit Check

for Multifunction Switch"

.

>> GO TO 2.

2.

DISPLAY UNIT CHECK

Check display unit power and ground circuit. Refer to

DI-70, "Power Supply and Ground Circuit Check for Dis-

play Unit"

.

>> GO TO 3.

3.

SELF-DIAGNOSIS CHECK

1.

Disconnect audio unit connector M53.

2.

Perform self-diagnosis mode.

Can self-diagnosis mode be activated?

Yes

>> GO TO 4.

No

>> AV communication line check. Refer to

DI-75, "AV Communication Line Check"

.

4.

MULTIFUNCTION SWITCH CIRCUIT CHECK

1.

Disconnect multifunction switch connector.

2.

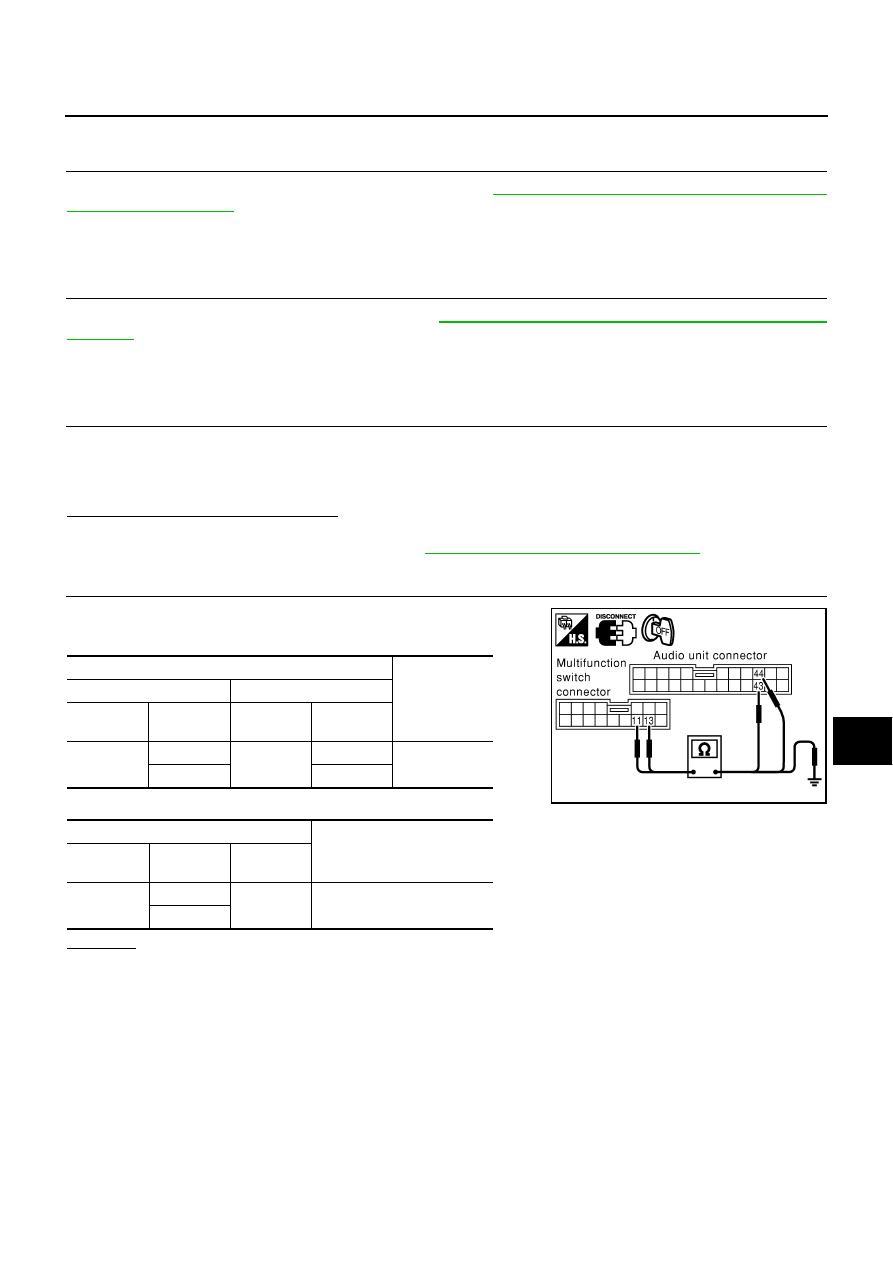

Check continuity between multifunction switch and audio unit.

3.

Check continuity between multifunction switch and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Replace harness or connector.

Terminals

Continuity

Multifunction switch

Audio unit

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

M49

11 (L)

M53

44 (L)

Yes

13 (P)

43 (P)

Terminals

Continuity

Connector

Terminal

(Wire color)

Terminal

M49

11 (L)

Ground

No

13 (P)

MKIB0132E

DI-78

LCD DISPLAY

5.

AUDIO UNIT CIRCUIT CHECK

1.

Disconnect CD auto changer connector.

2.

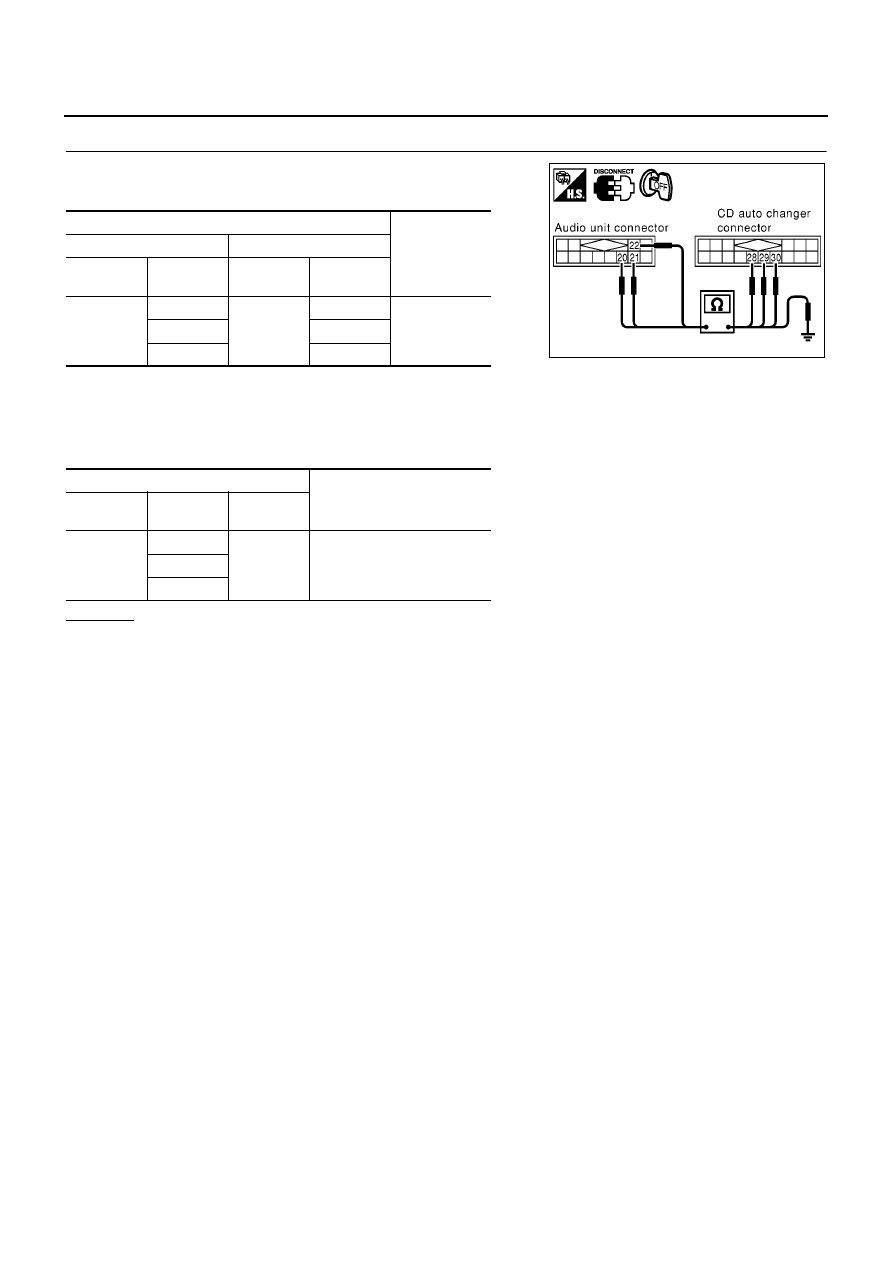

Check continuity between audio unit and CD auto changer.

*1: Sedan and wagon models (W)

Hatchback models (R/L)

*2: Sedan and wagon models (B)

Hatchback models (R/W)

3.

Check continuity between audio unit and ground.

OK or NG

OK

>> Inspection end.

NG

>> Replace harness or connector.

RGB Screen Is Not Shown

EKS009CD

Replace display unit.

Color of RGB Image Is Not Proper

EKS009CE

Replace display unit.

RGB Screen Is Rolling

EKS009CF

Replace display unit.

Terminals

Continuity

Audio unit

CD auto changer

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

M52

20 (R/G)

B31

28 (R/G)

Yes

21 (R/L)

29 (*1)

22 (R/W)

30 (*2)

Terminals

Continuity

Connector

Terminal

(Wire color)

Terminal

M52

20 (R/G)

Ground

No

21 (R/L)

22 (R/W)

MKIB0133E

LCD DISPLAY

DI-79

C

D

E

F

G

H

I

J

L

M

A

B

DI

Air Conditioning Controls (Only) Are Ineffective (Rear Defogger Control
Excluded)

EKS009CG

1.

A/C AUTO AMP. AND DISPLAY UNIT CIRCUIT CHECK

1.

Turn the ignition switch OFF.

2.

Disconnect A/C auto amp. connector and display unit connector.

3.

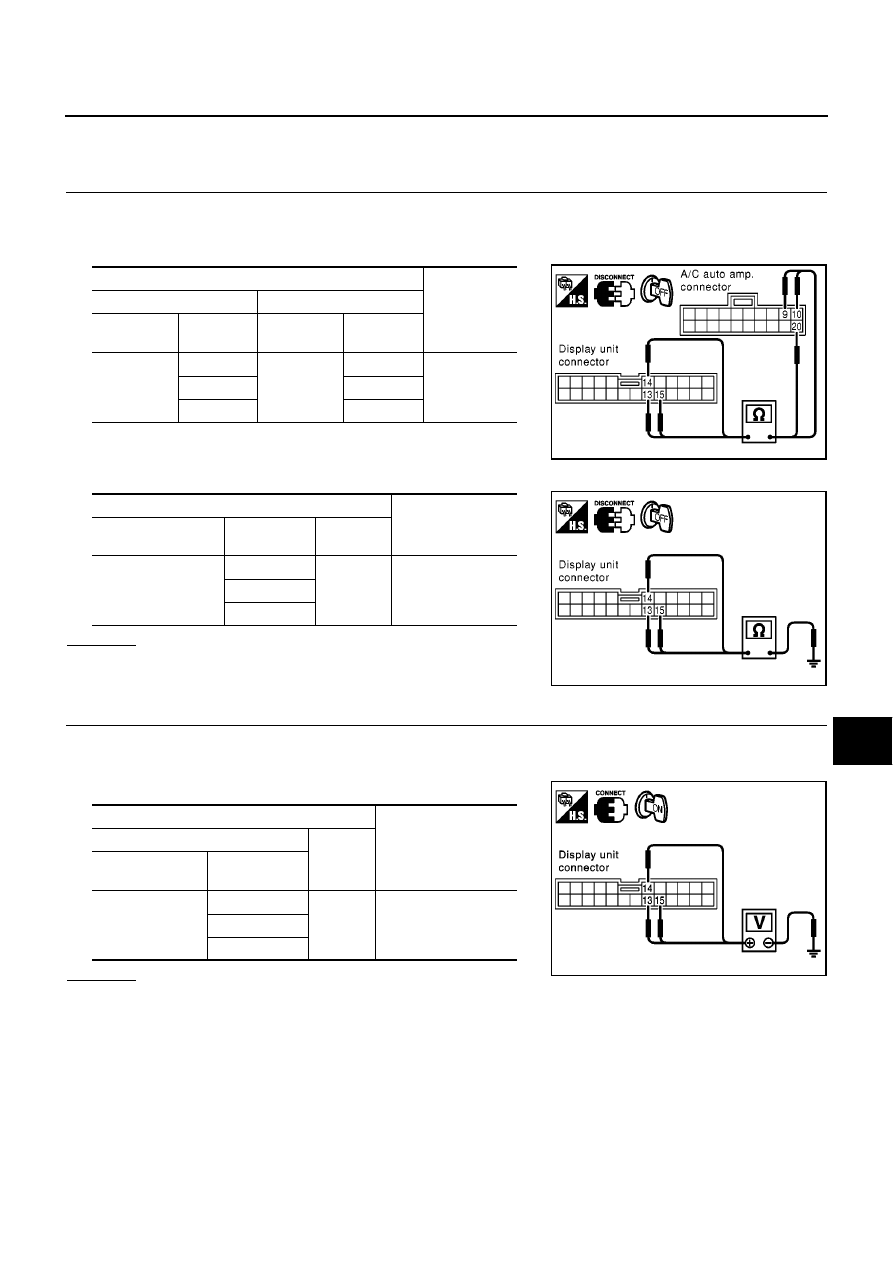

Check continuity between display unit and A/C auto amp.

4.

Check continuity between display unit and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Replace harness or connector.

2.

A/C–AV, AV–AC, AC–CLK COMMUNICATION SIGNAL CHECK

1.

Connect A/C auto amp. connector.

2.

Turn the ignition switch ON.

3.

Check voltage between display unit and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Replace A/C auto amp.

Terminals

Continuity

Display unit (+)

A/C auto amp. (-)

Connector

Terminal

(wire color)

Connector

Terminal

(wire color)

M61

13 (L)

M75

20 (L)

YES

14 (L/R)

10 (L/R)

15 (L/W)

9 (L/W)

MKIB0149E

Terminals

Continuity

Connector

Terminal

(wire color)

(-)

M61

13 (L)

Ground

NO

14 (L/R)

15 (L/W)

MKIB0150E

Terminals

Voltage [V]

(+)

(-)

Connector

Terminal (wire

color)

M61

13 (L)

Ground

Approx. 3.5 or more

14 (L/R)

15 (L/W)

MKIB0203E

DI-80

LCD DISPLAY

3.

A/C– AV, AV– AC, AC– CLK COMMUNICATION SIGNAL CHECK

1.

Connect display unit harness connector.

2.

Turn the ignition switch ON.

3.

Check voltage signal between display unit and ground with oscil-
loscope or CONSULT-II.

OK or NG

OK

>> Replace A/C auto amp.

NG

>> Replace display unit.

No Fuel Information Is Displayed/No Warning Message Is Displayed/LHD Mod-
els

EKS009CH

1.

COMMUNICATION LINE (MA-AV, AV-ME) CIRCUIT CHECK

1.

Disconnect the display unit connector and combination meter
connector.

2.

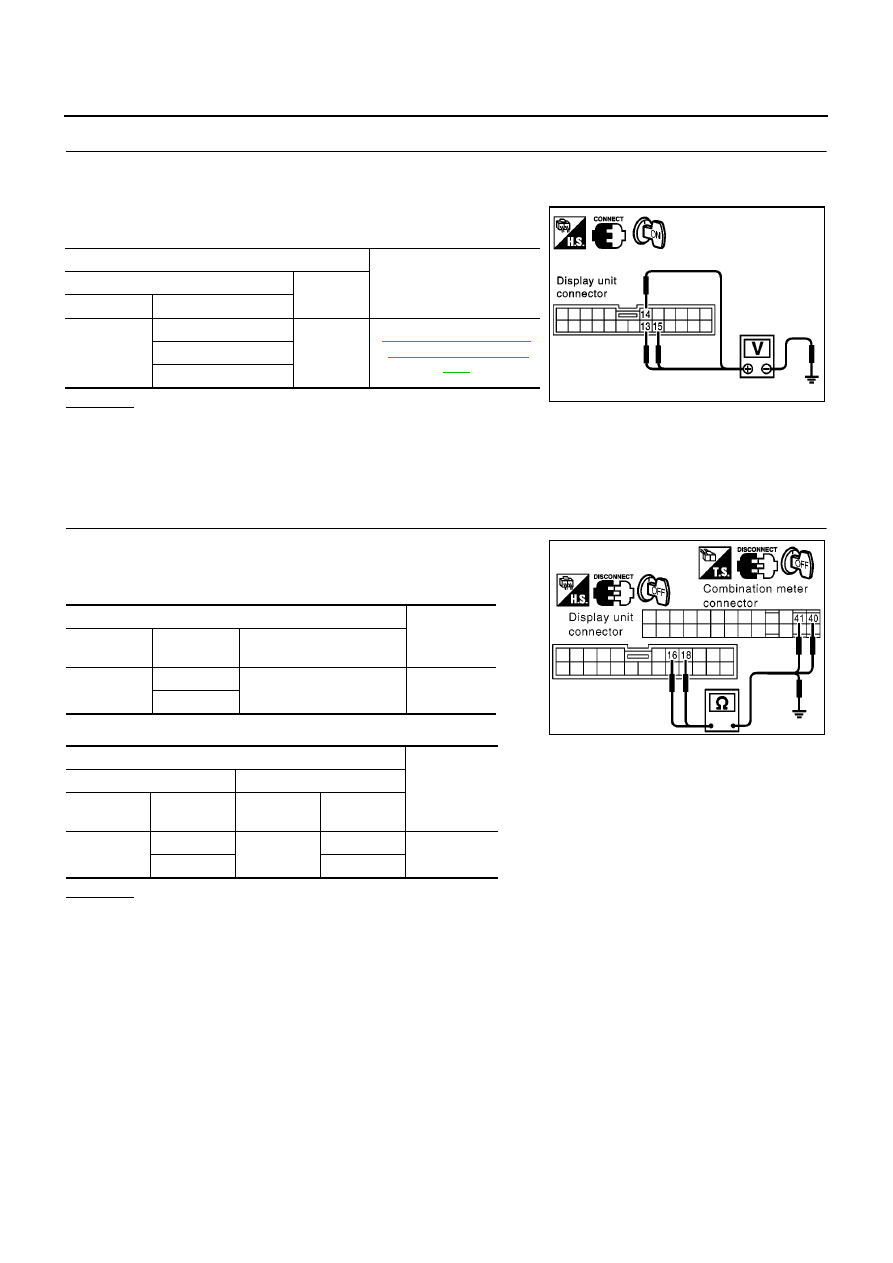

Check continuity between display unit and ground.

3.

Check continuity between display unit and combination meter.

OK or NG

OK

>> GO TO 2.

NG

>> Replace harness or connector.

Terminals

Reference signal

(+)

(-)

Connector

Terminal (wire color)

M61

13 (L)

Ground

DI-59, "Terminals and Ref-

erence Value for Display

Unit"

14 (L/R)

15 (L/W)

MKIB0203E

Terminals

Continuity

Connector

Terminal

(wire color)

Terminal

M61

16 (R)

Ground

No

18 (G)

Terminals

Continuity

Display unit

Combination meter

Connector

Terminal

(wire color)

Connector

Terminal

(wire color)

M61

16 (R)

M37

41 (R)

Yes

18 (G)

40 (G)

MKIB0696E
