Nissan Primera P12. Manual - part 163

RADIATOR (ALUMINUM TYPE)

CO-13

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

CO

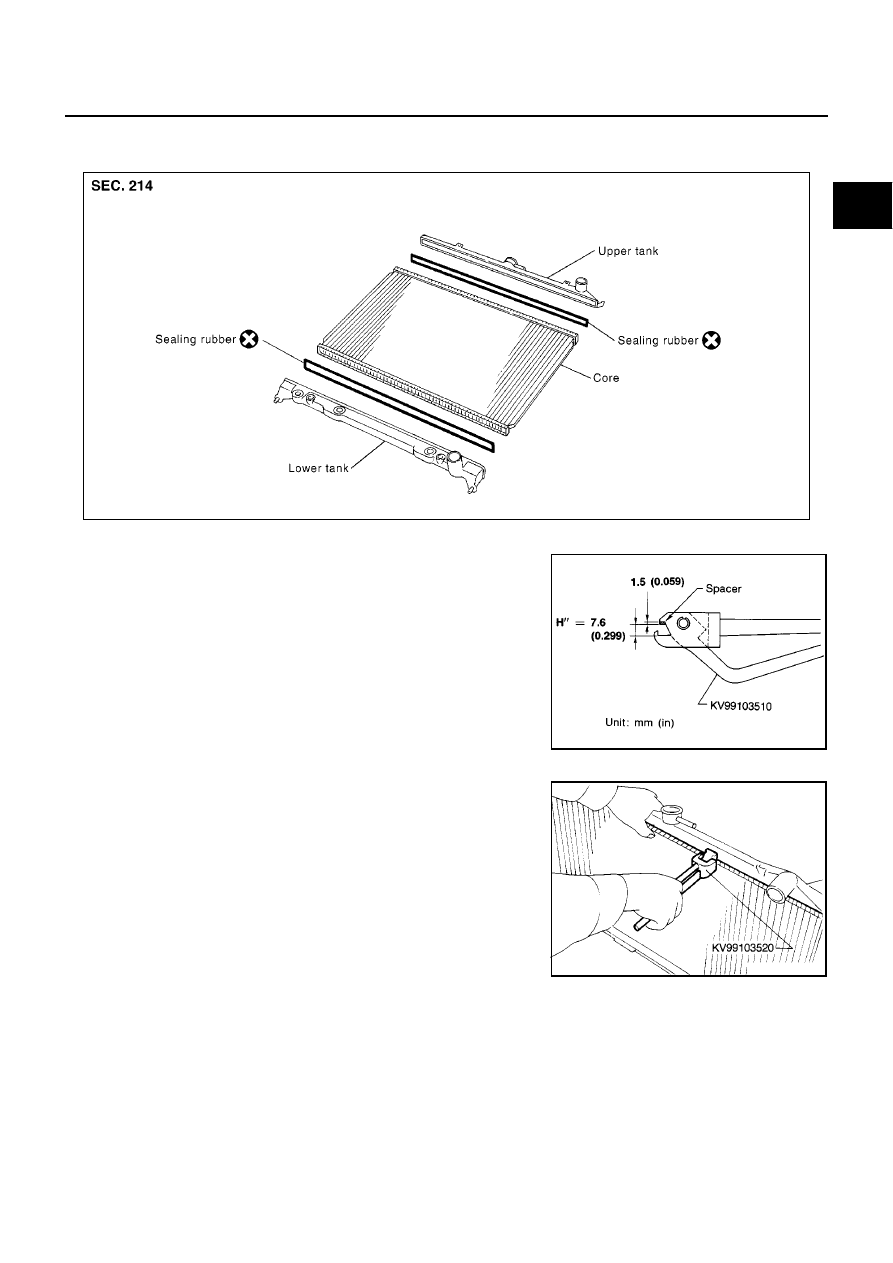

RADIATOR (ALUMINUM TYPE)

PFP:21460

Disassembly and Assembly

EBS00SJU

PREPARATION

1.

Attach the spacer to the tip of the radiator plate pliers A.
Spacer specification: 1.5 mm (0.059 in) thick x 18 mm (0.71 in)
wide x 8.5 mm (0.335 in) long.

2.

Make sure that when radiator plate pliers A are closed dimen-
sion H

′′

is approx. 7.6 mm (0.299 in).

3.

Adjust dimension H

′′

with the spacer, if necessary.

DISASSEMBLY

1.

Remove tank with Tool.

YLC057

SLC655C

SLC903

CO-14

[YD]

RADIATOR (ALUMINUM TYPE)

●

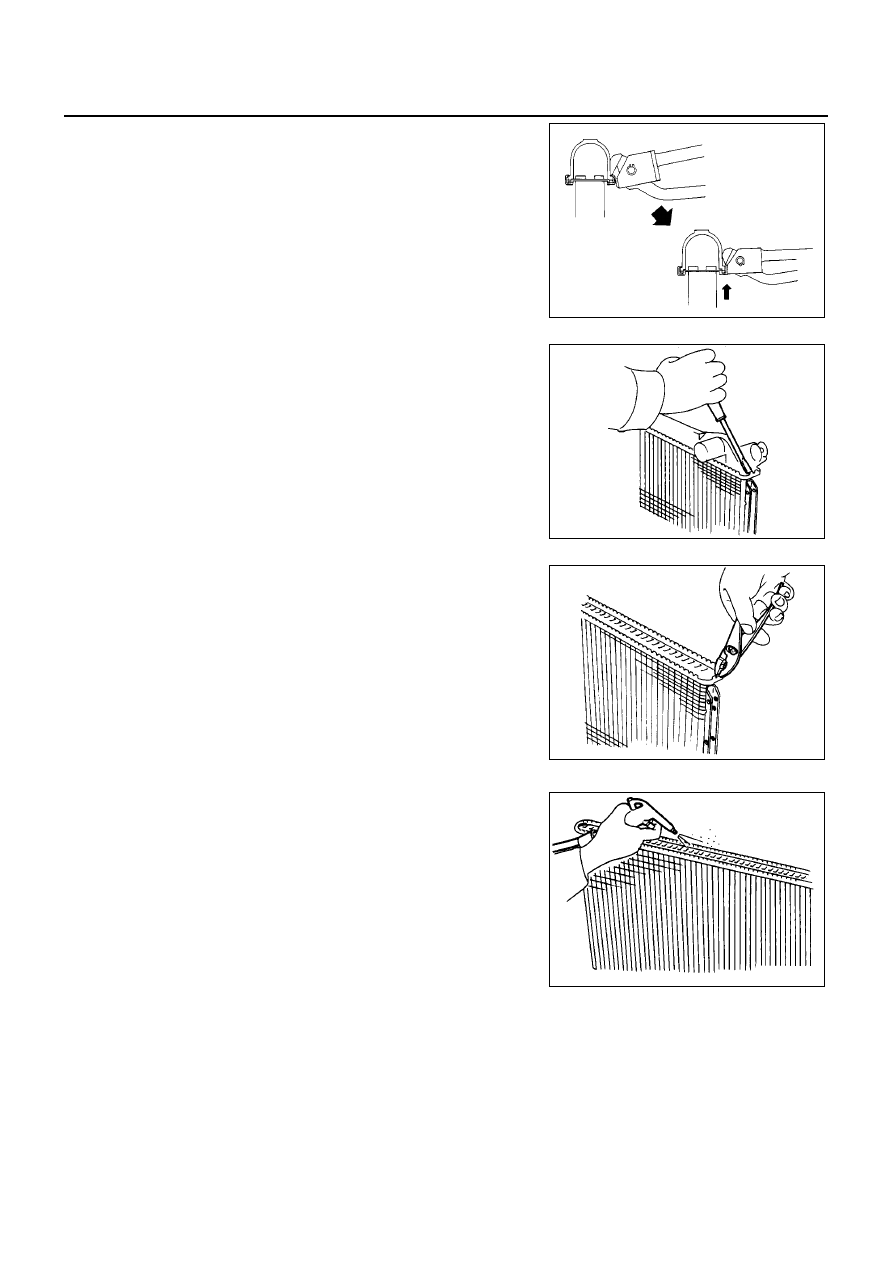

Grip the crimped edge and bend it upwards so that Tool slips
off.
Do not bend excessively.

●

In areas where Tool cannot be used, use a screwdriver to
bend the edge up.
Be careful not to damage tank.

2.

Make sure the edge stands straight up.

ASSEMBLY

1.

Clean contact portion of tank.

SLC893

SLC930

SLC931

SLC932

RADIATOR (ALUMINUM TYPE)

CO-15

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

CO

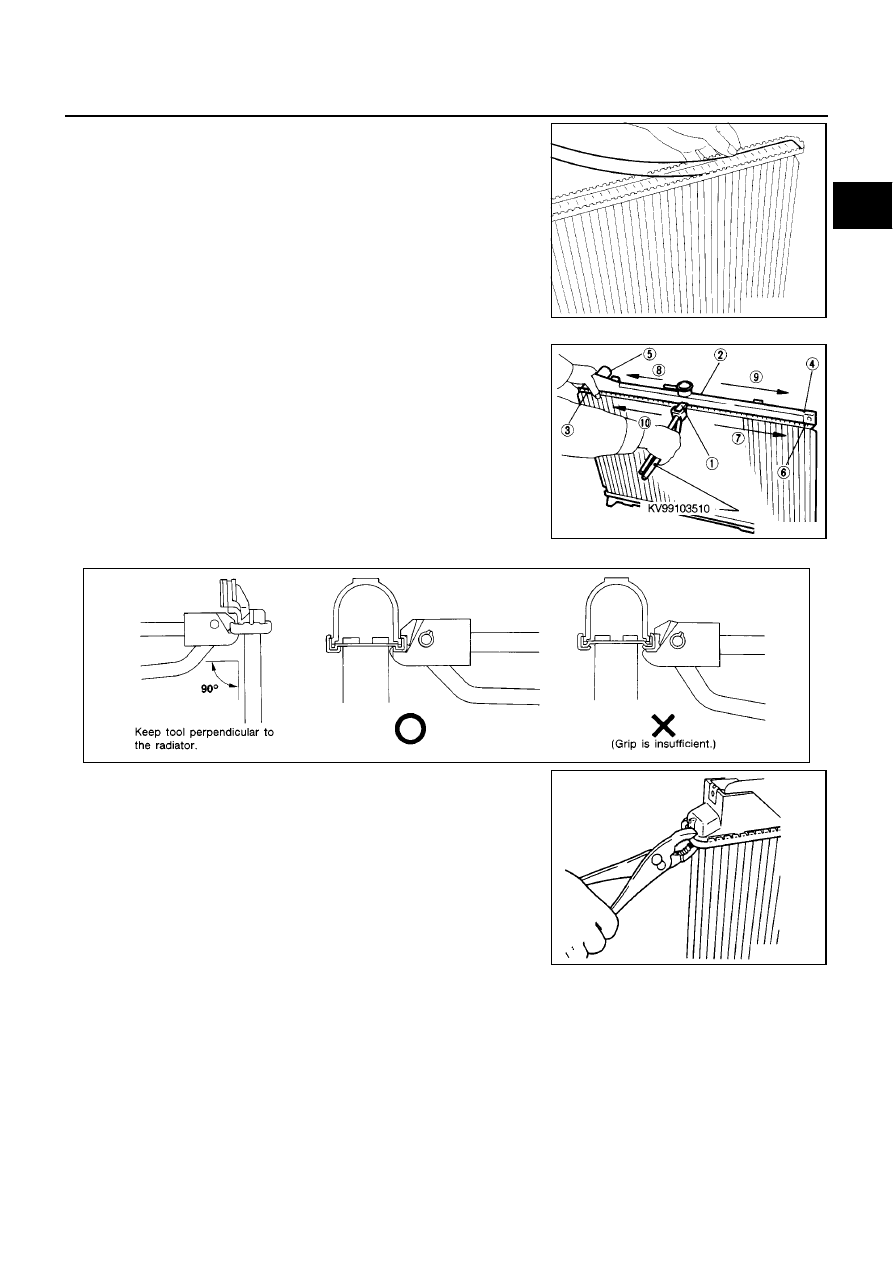

2.

Install sealing rubber.
Push it in with fingers.
Be careful not to twist sealing rubber.

3.

Caulk tank in specified sequence with Tool.

●

Use pliers in the locations where Tool cannot be used.

SLC917A

SLC904

SLC896

SLC897

CO-16

[YD]

RADIATOR (ALUMINUM TYPE)

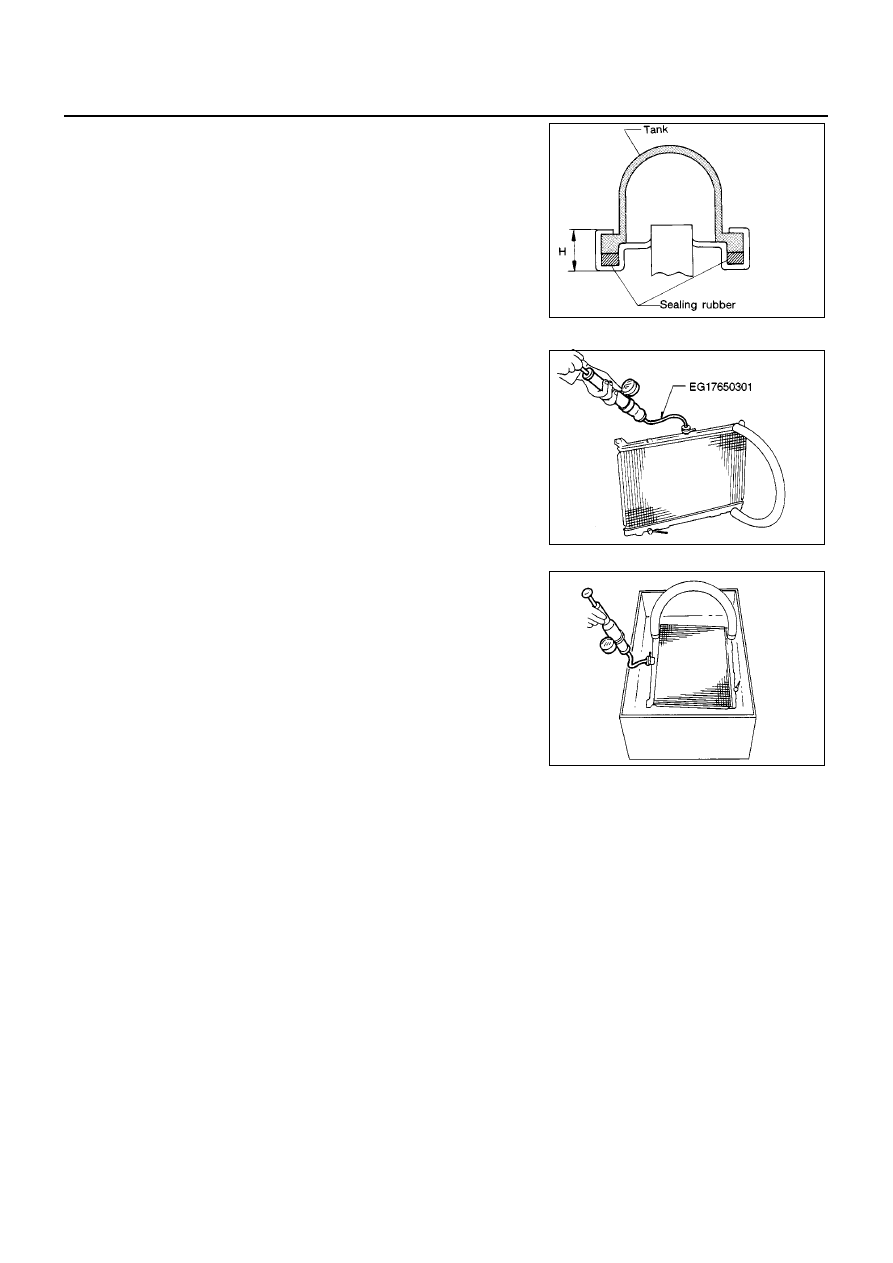

4.

Make sure that the rim is completely crimped down.

5.

Confirm that there is no leakage.
Refer to Inspection.

INSPECTION

1.

Apply pressure with Tool.

WARNING:

To prevent the risk of the hose coming undone while under
pressure, securely fasten it down with a hose clamp.

2.

Check for leakage.

Standard height “H”

: 8.0 - 8.4 mm (0.315 - 0.331 in)

SLC554A

Specified pres-
sure value

: 157 kPa (1.57 bar, 1.6 kg/cm

2

,

23 psi)

SLC933

SLC934
