INTAKE DOOR MOTOR

ATC-121

C

D

E

F

G

H

I

K

L

M

A

B

ATC

INTAKE DOOR MOTOR

PFP:27730

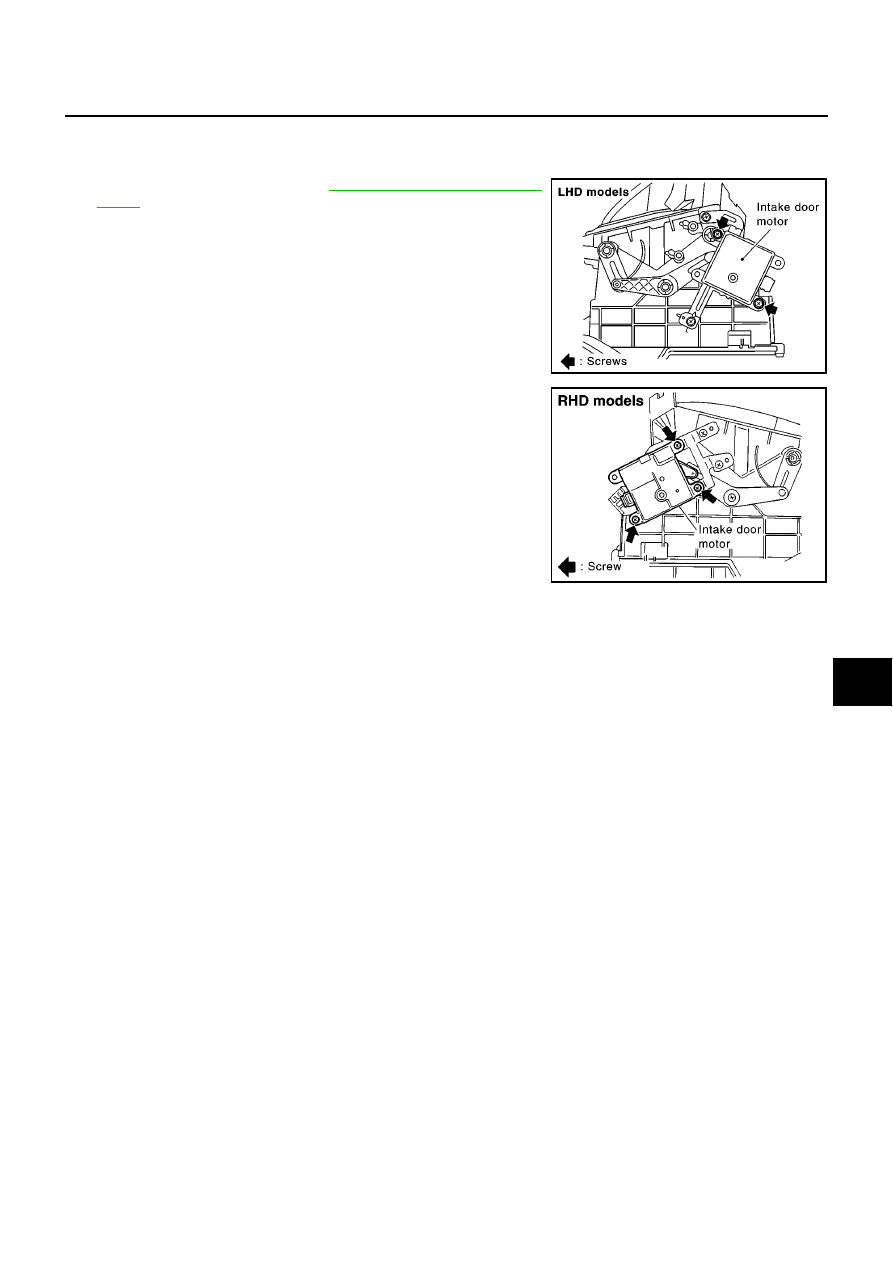

Removal and Installation

EJS002YN

1.

Remove the blower unit. Refer to

ATC-119, "Removal and Instal-

lation"

2.

Remove the intake door motor from the blower unit.

RJIA0822E

RJIA0823E

ATC-122

HEATER & COOLING UNIT ASSEMBLY

HEATER & COOLING UNIT ASSEMBLY

PFP:27110

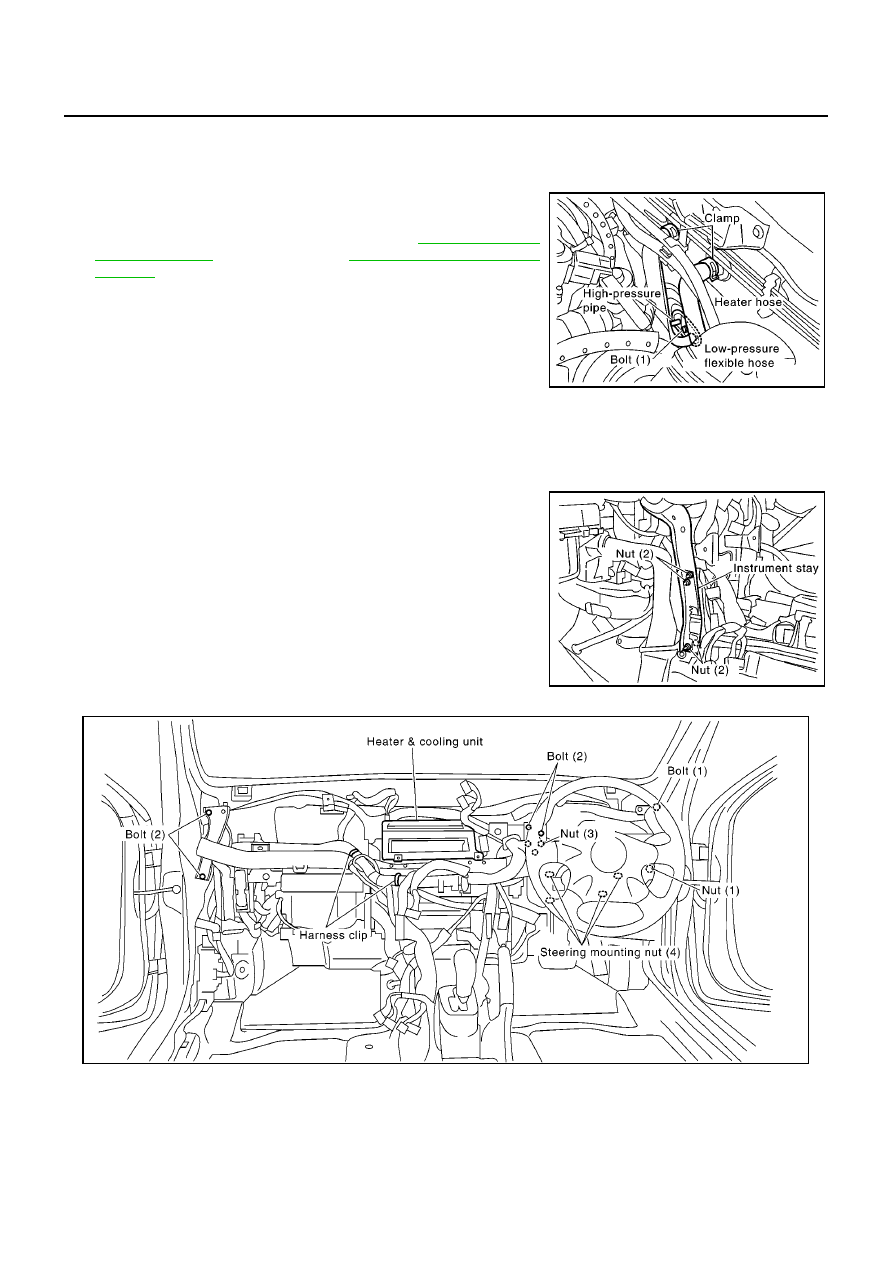

Removal and Installation

EJS002YO

REMOVAL

1.

Use the refrigerant collecting equipment (For HFC-134a) to dis-
charge the refrigerant from A/C system.

2.

Drain coolant from cooling system. Refer to

CO-8, "Changing

Engine Coolant"

for YD engine,

CO-25, "Changing Engine

Coolant"

for F9Q engine.

3.

Remove the cowl top panel.

4.

Disconnect two heater hoses from heater core pipe.

5.

Disconnect the low-pressure flexible hose and high-pressure
pipe from the evaporator.

CAUTION:

Cap or wrap the joint of the low-pressure flexible hose and the
high-pressure pipe with a suitable tool such as a vinyl tape to avoid the entry of air.
6.

Remove the instrument panel assembly.

7.

Remove the blower unit.

8.

Remove clips of vehicle harness from steering member.

9.

Remove the instrument stay.

RJIA0172E

RJIA0173E

RJIA0174E

HEATER & COOLING UNIT ASSEMBLY

ATC-123

C

D

E

F

G

H

I

K

L

M

A

B

ATC

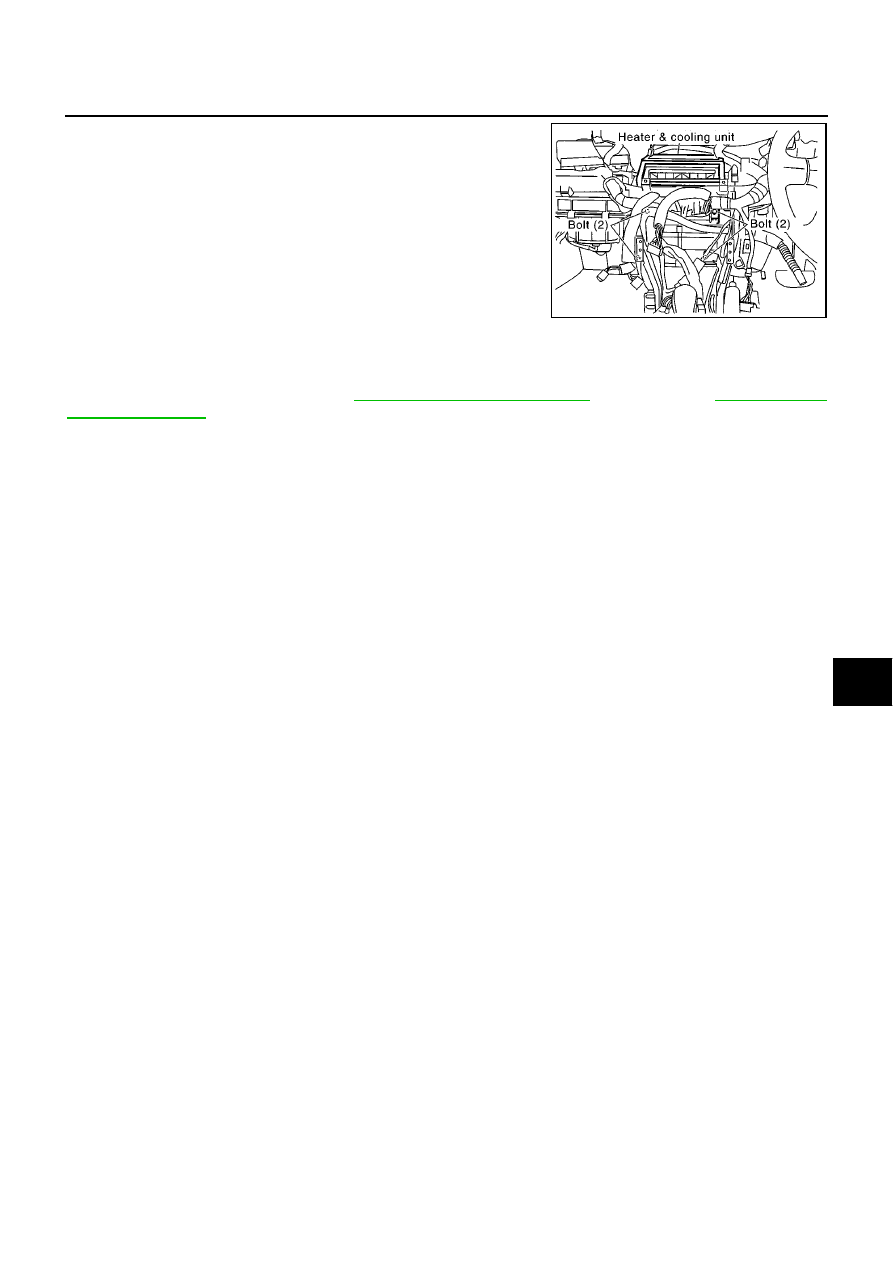

10. Remove the fixing bolts from heater & cooling unit.

11. Remove the steering member.

12. Remove the heater & cooling unit.

INSTALLATION

1.

Installation is basically the reverse order of removal.

NOTE:
When filling radiator with coolant, refer to

CO-8, "Changing Engine Coolant"

for YD engine or

CO-25, "Chang-

ing Engine Coolant"

for F9Q engine.

RJIA0175E

ATC-124

HEATER & COOLING UNIT ASSEMBLY

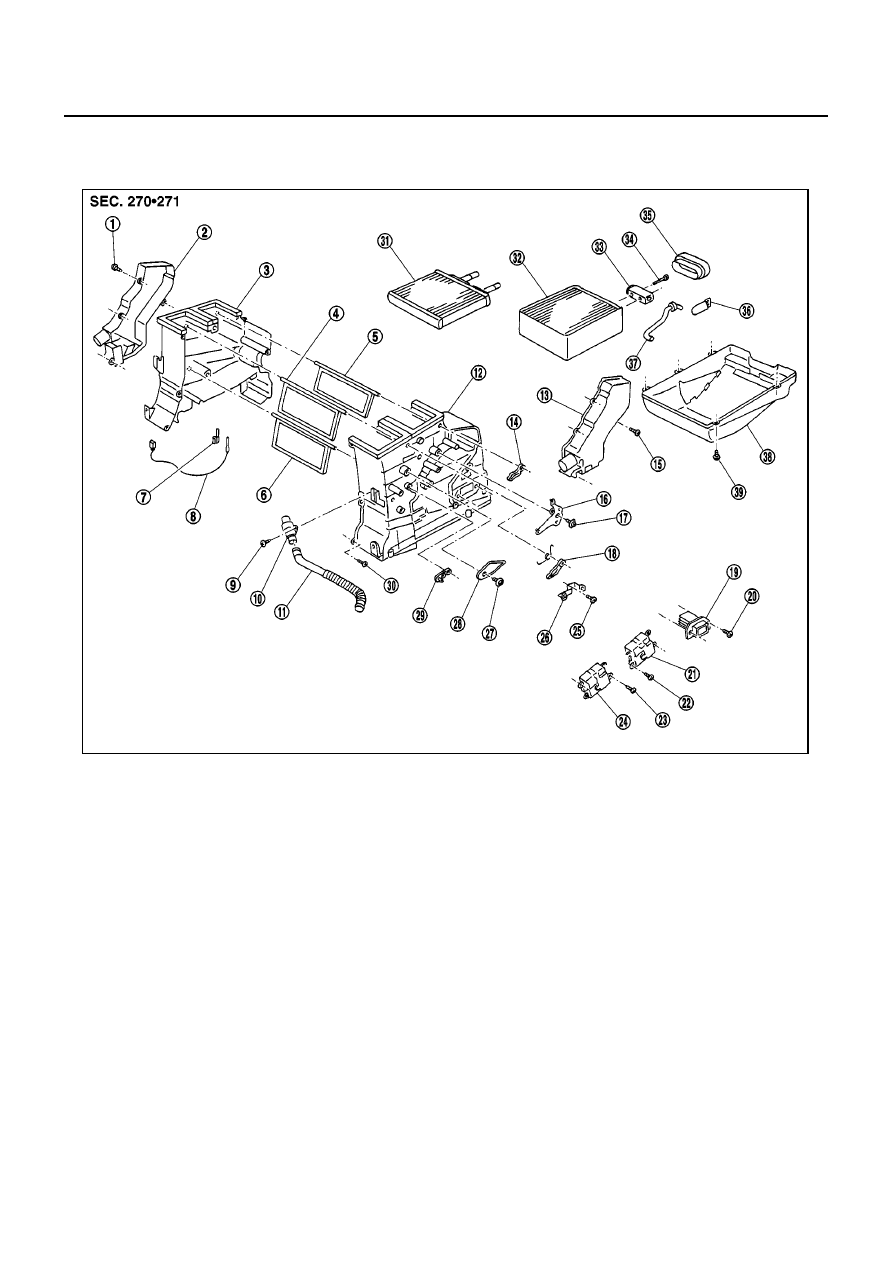

Disassembly and Assembly

EJS002YP

NOTE:
This illustration is for RHD models. The layout for LHD models is symmetrically opposite.

1.

Screw

2.

Foot duct (left)

3.

Heater & cooling unit case (left)

4.

Ventilator door

5.

Defroster door

6.

Air mix door

7.

Sensor bracket

8.

Intake sensor

9.

Screw

10.

Aspirator

11. Aspirator duct

12. Heater & cooling unit case (right)

13.

Foot duct (right)

14. Mode door lever 2

15. Screw

16.

Mode door link 2

17. Screw

18. Mode door lever 1

19.

Fan control amp.

20. Screw

21. Mode door motor

22.

Screw

23. Screw

24. Air mix door motor

25.

Screw

26. Actuator bracket

27. Screw

28.

Mode door link

29. Air mix door lever

30. Screw

31.

Heater core

32. Evaporator

33. Expansion valve

34.

Bolt

35. Cooler grommet

36. Instrument bracket

37.

Drain hose

38. Lower case

39. Screw

RJIA0825E
