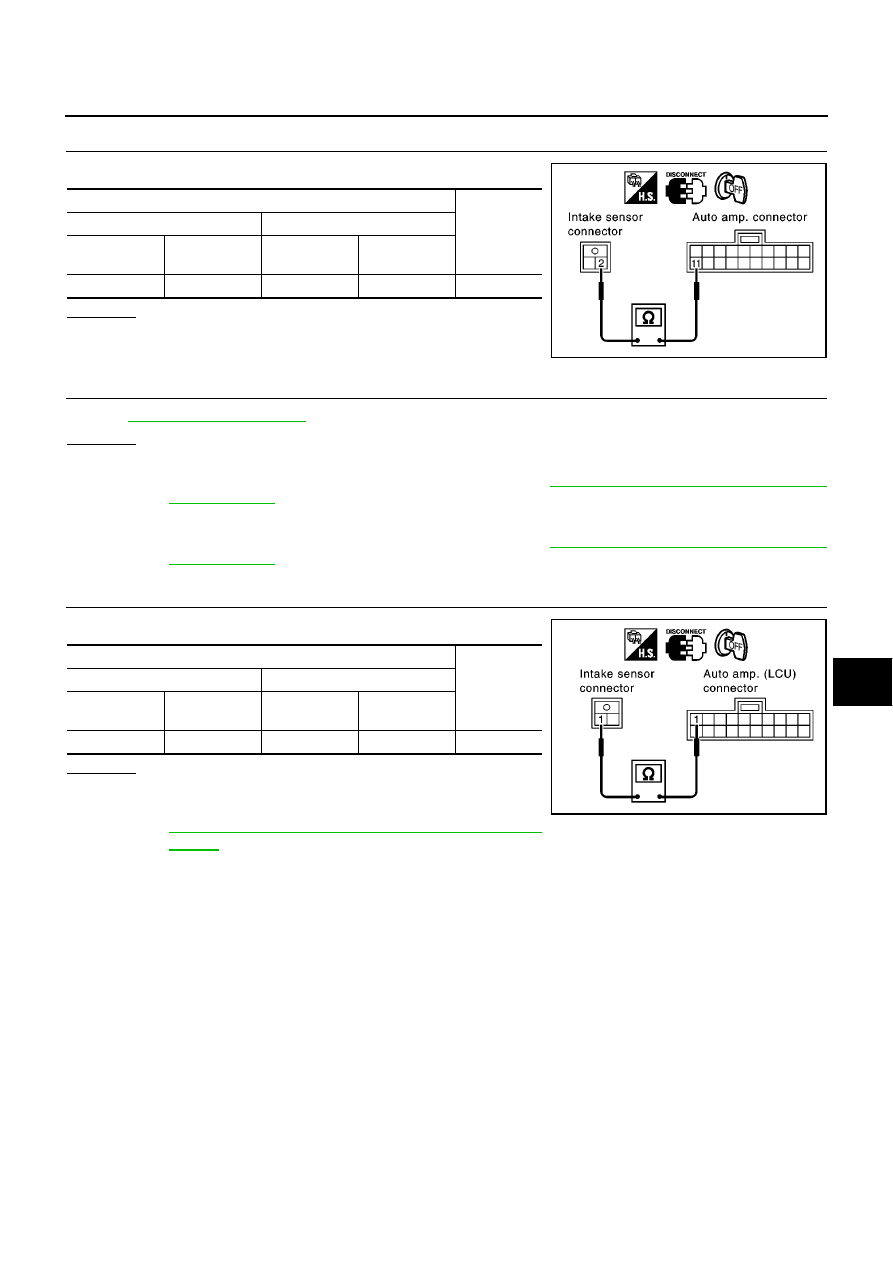

Nissan Primera P12. Manual - part 29

TROUBLE DIAGNOSIS

ATC-109

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2.

CHECK INTAKE SENSOR CIRCUIT BETWEEN INTAKE SENSOR AND AUTO AMP.

Disconnect auto amp. harness connector.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK INTAKE SENSOR

Refer to

ATC-108, "Intake Sensor"

.

OK or NG

OK

>> 1. Replace auto amp.

2. Go to self-diagnosis function confirmation procedure

ATC-49, "FUNCTION CONFIRMATION

PROCEDURE"

and perform self-diagnosis STEP-2.Confirm that code No. 20 is displayed.

NG

>> 1. Replace intake sensor.

2. Go to self-diagnosis function confirmation procedure

ATC-49, "FUNCTION CONFIRMATION

PROCEDURE"

and perform self-diagnosis STEP-2.Confirm that code No. 20 is displayed.

4.

CHECK INTAKE SENSOR CIRCUIT BETWEEN INTAKE SENSOR AND AUTO AMP.

Disconnect auto amp. harness connector.

OK or NG

OK

>> 1. Replace auto amp.

2. Go to self-diagnosis function confirmation procedure

ATC-49,

"FUNCTION

CONFIRMATION

PROCE-

DURE"

and perform self-diagnosis STEP-2. Confirm that code No. 20 is displayed.

NG

>> Repair harness or connector.

Terminal

Continuity

(+)

(

−

)

Intake sensor

connector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M64

2 (B/Y)

M75

11 (B/Y)

Yes

RJIA0820E

Terminal

Continuity

(+)

(

−

)

Intake sensor

connector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M64

1 (OR/B)

M75

1 (OR/B)

Yes

RJIA0821E

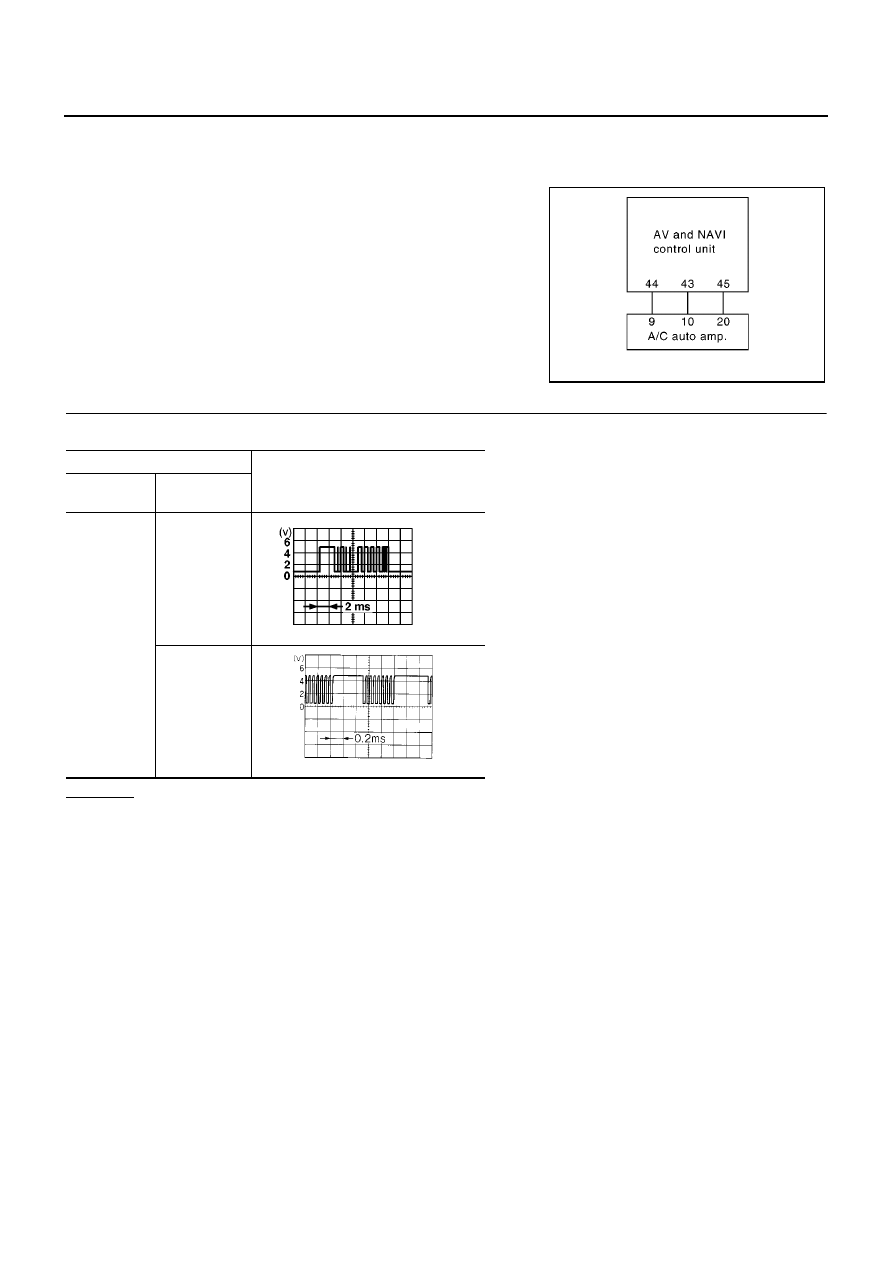

ATC-110

TROUBLE DIAGNOSIS

Multiplex Communication Circuit

EJS003A7

DIAGNOSTIC PROCEDURE FOR MULTIPLEX COMMUNICATION CIRCUIT

SYMPTOM:

●

A/C system cannot be controlled.

1.

CHECK FOR AUTO AMP. OUTPUT

Confirm multiplex communication signal using an oscilloscope.

OK or NG

OK

>> GO TO 2.

NG

>> Replace auto amp.

RJIA2368E

Terminal

Voltage

Auto amp.

connector

Terminal No.

(Wire color)

M75

9 (L/W)

20 (L)

RJIA0212E

HAK0363D

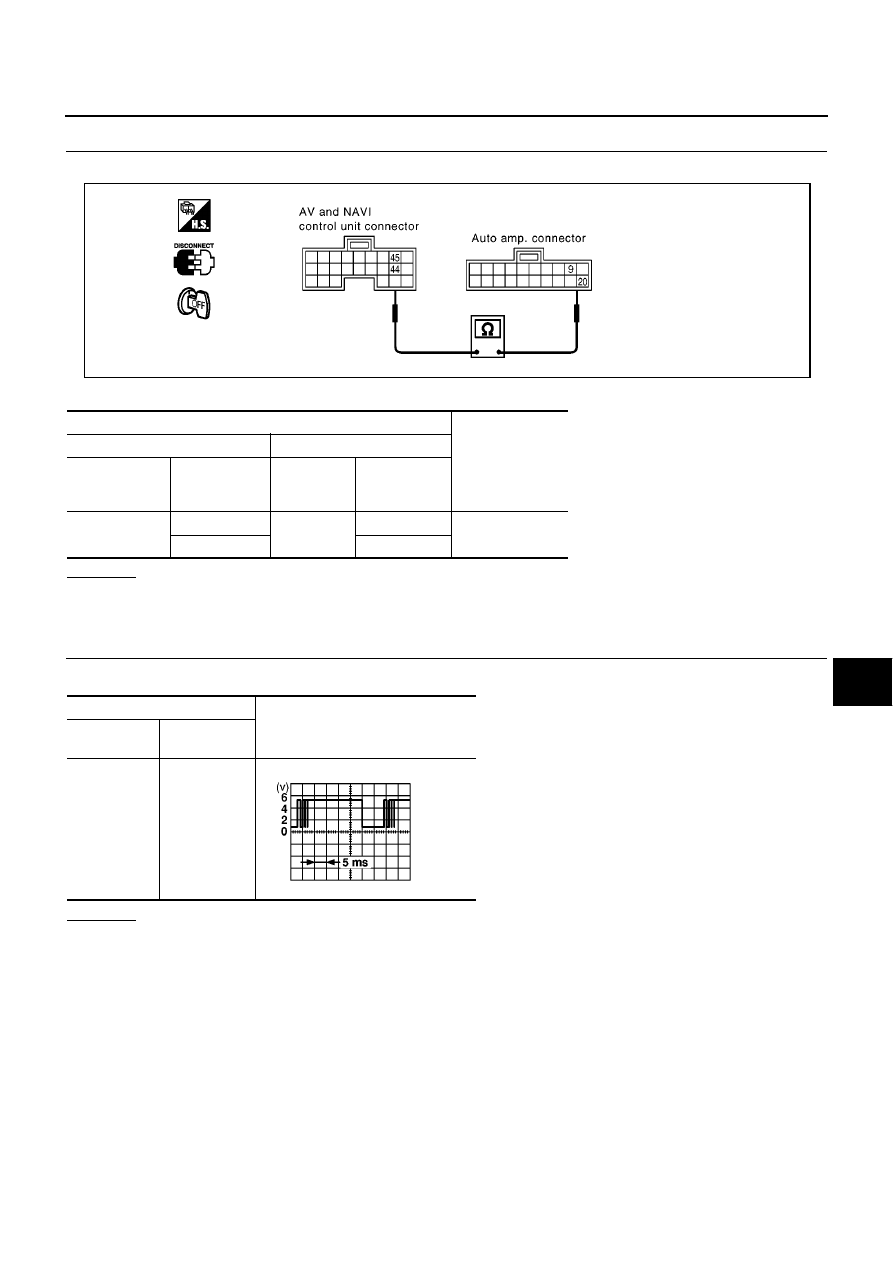

TROUBLE DIAGNOSIS

ATC-111

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2.

CHECK CIRCUIT CONTINUITY BETWEEN AUTO AMP. AND AV AND NAVI CONTROL UNIT

Disconnect AV AND NAVI CONTROL UNIT and auto amp. connector.

With navigation system

OK or NG

OK

>> Reconnect AV AND NAVI CONTROL UNIT and auto amp. connector. And GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK FOR AUTO AMP. INPUT

Confirm multiplex communication signal using an oscilloscope.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 4.

Terminal

Continuity

(+)

(

−

)

AV AND NAVI

CONTROL

UNIT connector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M55

44 (L/W)

M75

9 (L/W)

Yes

45 (L)

20 (L)

RJIA2369E

Terminal

Voltage

Auto amp.

connector

Terminal No.

(Wire color)

M75

10 (L/R)

RJIA0213E

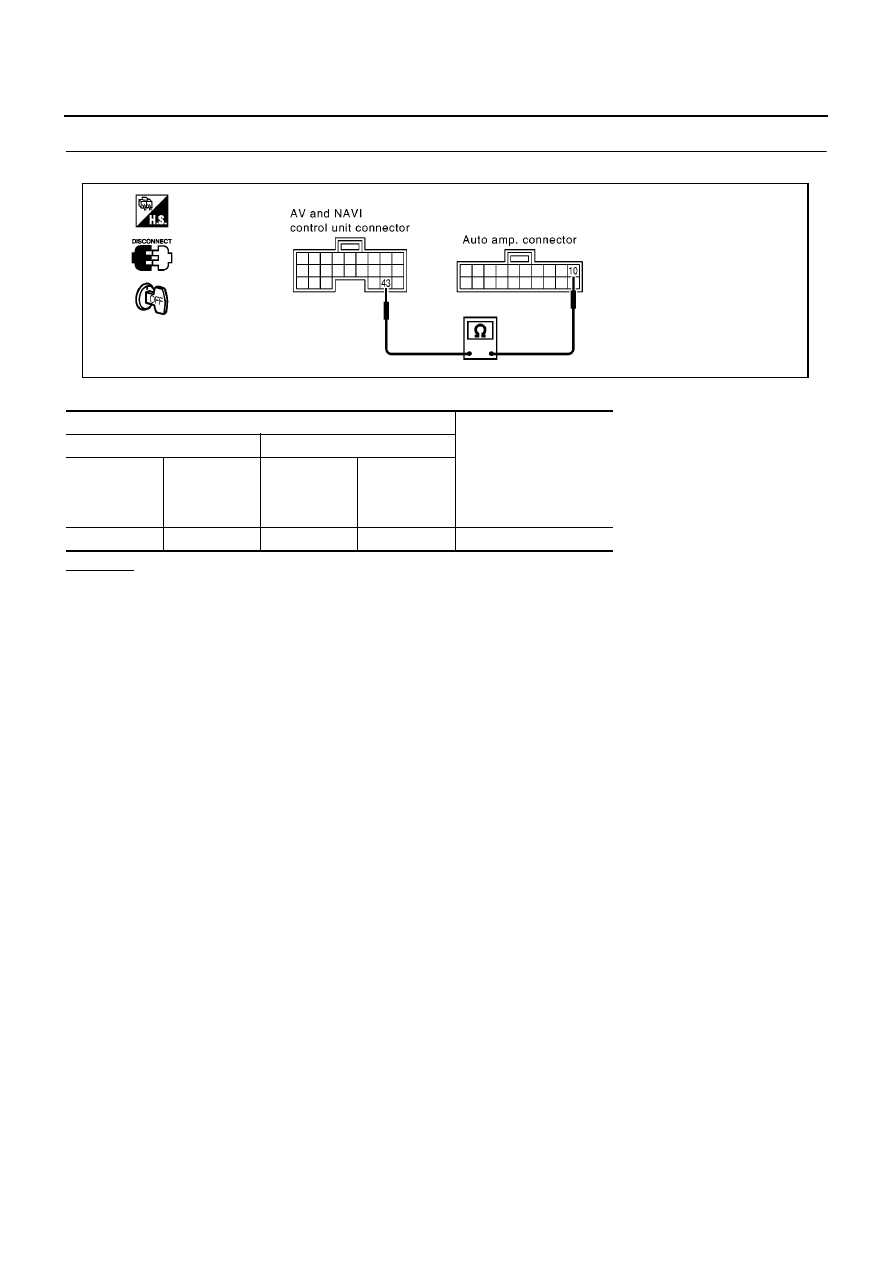

ATC-112

TROUBLE DIAGNOSIS

4.

CHECK CIRCUIT CONTINUITY BETWEEN AV AND NAVI CONTROL UNIT AND AUTO AMP.

Disconnect AV AND NAVI CONTROL UNIT and auto amp. connector.

With navigation system

OK or NG

OK

>> Replace auto amp.

NG

>> Repair harness or connector.

Terminal

Continuity

(+)

(

−

)

AV AND NAVI

CONTROL

UNIT connec-

tor

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M55

43 (L/R)

M75

10 (L/R)

Yes

RJIA2370E
