TROUBLE DIAGNOSIS

ATC-45

C

D

E

F

G

H

I

K

L

M

A

B

ATC

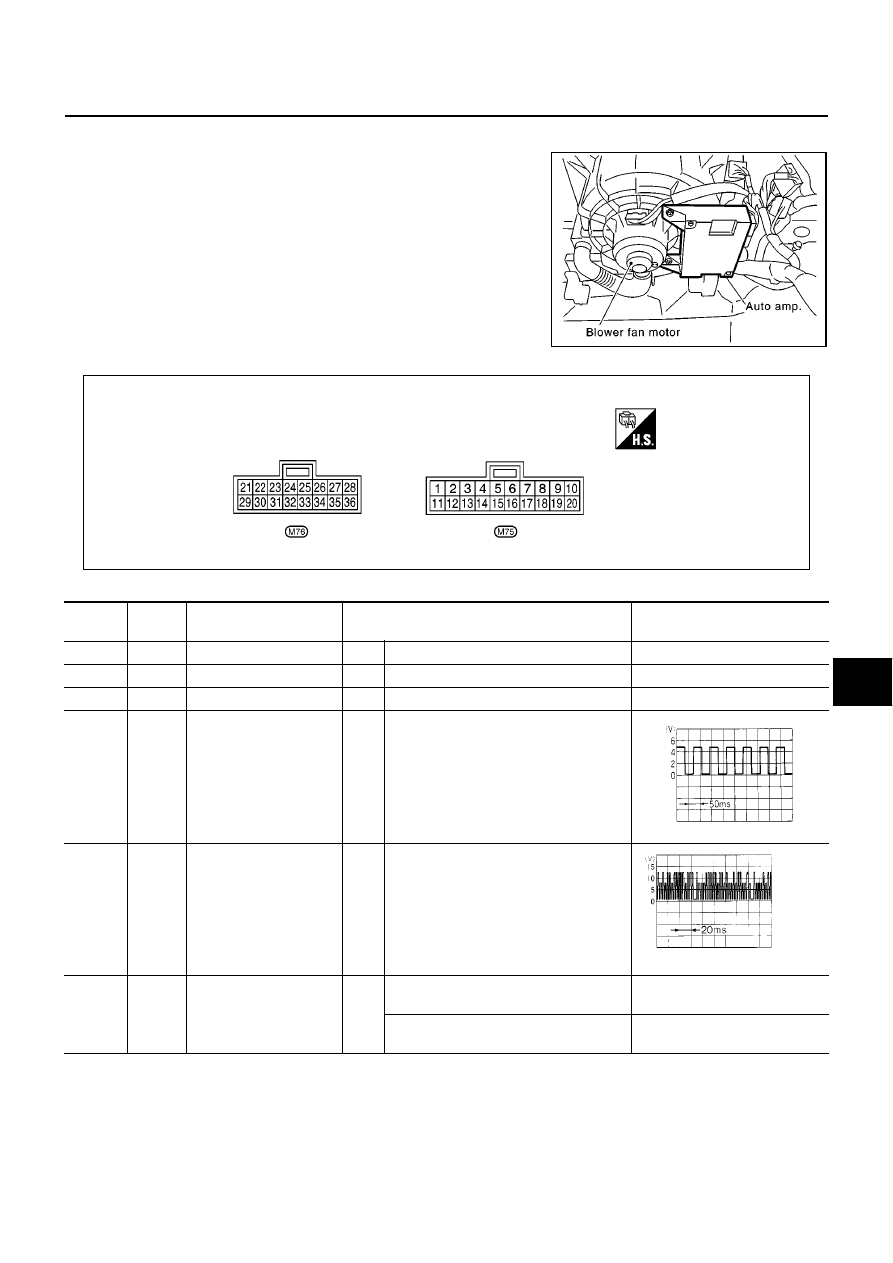

Auto Amp. Terminals and Reference Value

EJS002XU

Measure voltage between each terminal and ground by following
AUTO AMP. INSPECTION TABLE.

PIN CONNECTOR TERMINAL LAYOUT

AUTO AMP. INSPECTION TABLE

RJIA0750E

RJIA0751E

TERMI-

NAL NO.

WIRE

COLOR

ITEM

CONDITION

Voltage

(V)

1

OR/B

Intake sensor

-

-

-

2

W/G

Ambient sensor

-

-

-

3

OR/L

In-vehicle sensor

-

-

-

4

L/B

Speed sensor signal

IGN

ON

Speedometer: Approx. 40 km/h (25 MPH)

5

R/Y

LAN signal

IGN

ON

-

8

Y

HTA (FICD) switch

IGN

ON

When ambient temperature is more than
1

°

C

Approx. 0

When ambient temperature is less than
0

°

C

Approx. 12

ELF1080D

HAK0652D

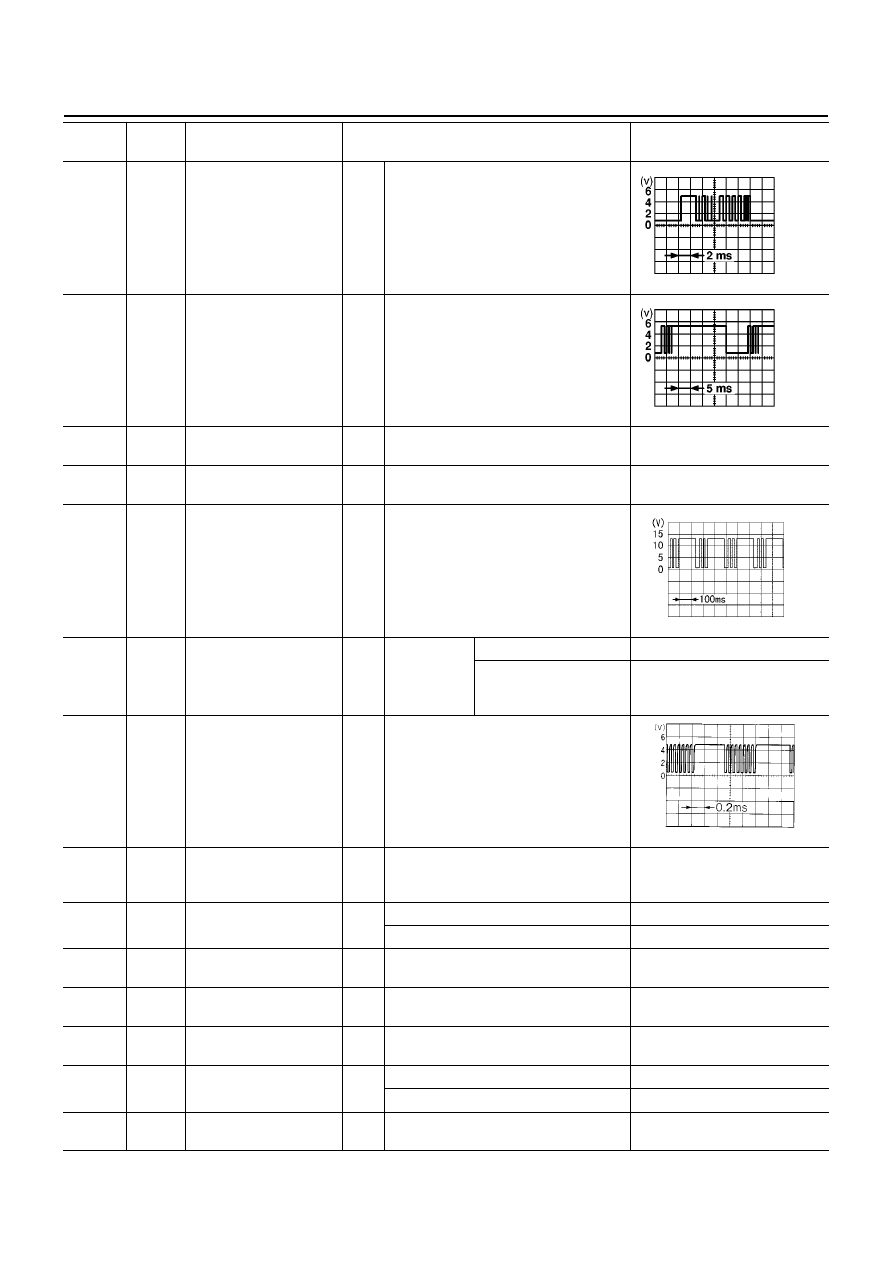

ATC-46

TROUBLE DIAGNOSIS

9

L/W

Multiplex communication
(Tx) signal
A/C amp.

→

AV

IGN

ON

-

10

L/R

Multiplex communication
(Rx) signal
AV

→

A/C amp.

IGN

ON

-

11

B/Y

Sensor ground

IGN

ON

-

Approx. 0

12

OR

Sunload sensor

IGN

ON

-

-

17

PU/W

Water temperature sen-
sor signal

IGN

ON

Engine coolant temperature: Approx.
60

°

C

18

BR/W

Compressor feed back
signal

IGN

ON

A/C ON

-

Approx. 0

When refrigerant pres-
sure sensor connector is
disconnected.

Approx. 5

20

L

Multiplex communication
(CLK) signal

IGN

ON

-

21

G/Y

Power supply for mode
door, air mix door and
intake door motor

IGN

ON

-

Approx. 12

22

L/R

Compressor ON signal

IGN

ON

Compressor: ON

Approx. 0

Compressor: OFF

Approx. 5

24

B

Ground

IGN

ON

-

Approx. 0

26

R/B

Power supply for BATT

IGN

OFF

-

Approx. 12

27

Y/G

Power supply for IGN

IGN

ON

-

Approx. 12

29

LG/B

Fan ON signal

IGN

ON

Blower fan: ON

Approx. 0

Blower fan: OFF

Approx. 5

33

L/W

Power supply for ACC

IGN

ON

-

Approx. 12

TERMI-

NAL NO.

WIRE

COLOR

ITEM

CONDITION

Voltage

(V)

RJIA0212E

RJIA0213E

SKIA0056J

HAK0363D

TROUBLE DIAGNOSIS

ATC-47

C

D

E

F

G

H

I

K

L

M

A

B

ATC

34

L/B

Blower fan motor feed
back signal

IGN

ON

Fan speed: Manual 1st

Approx. 8

35

L/Y

Fan control amp. control
signal

IGN

ON

Fan speed:

Manual 1st - 4th speed

Approx. 2.5 - 3.5

Manual 5th speed

Approx. 9.0

TERMI-

NAL NO.

WIRE

COLOR

ITEM

CONDITION

Voltage

(V)

ATC-48

TROUBLE DIAGNOSIS

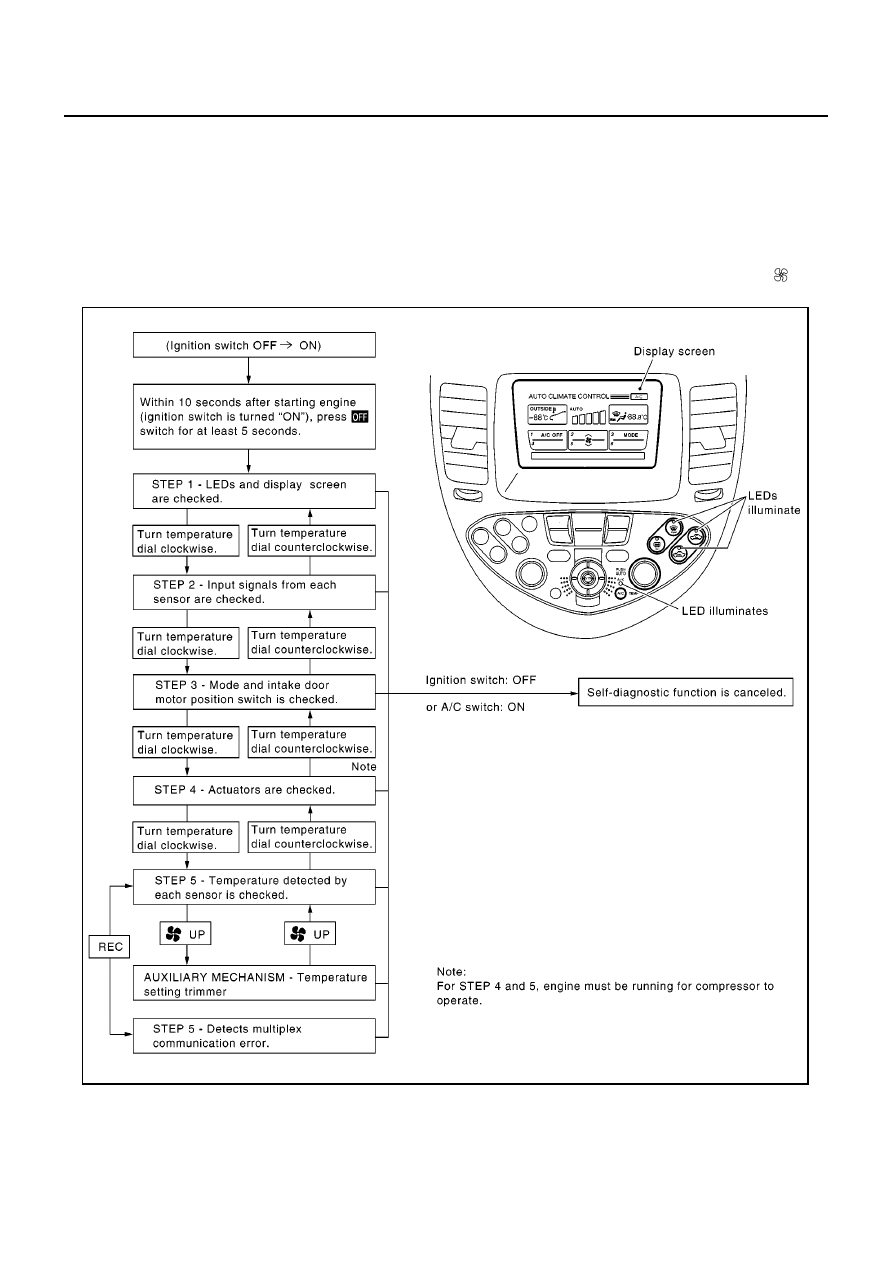

Self-diagnosis Function

EJS002XV

DESCRIPTION

The self-diagnostic system diagnoses sensors, door motors, blower motor, etc. by system line. Refer to appli-
cable sections (items) for details. Shifting from usual control to the self-diagnostic system is accomplished by
starting the engine (turning the ignition switch from OFF to ON) and pressing OFF switch for at least 5 sec-
onds. The “OFF” switch must be pressed within 10 seconds after starting the engine (ignition switch is turned
ON). This system will be canceled by either pressing A/C switch or turning the ignition switch OFF. Shifting
from one step to another is accomplished by means of turning temperature dial, as required.
Additionally shifting from STEP 6 to AUXILIARY MECHANISM is accomplished by means of pushing

(fan)

UP switch.

RJIA0752E
