Nissan Juke. Замена воздушного фильтра

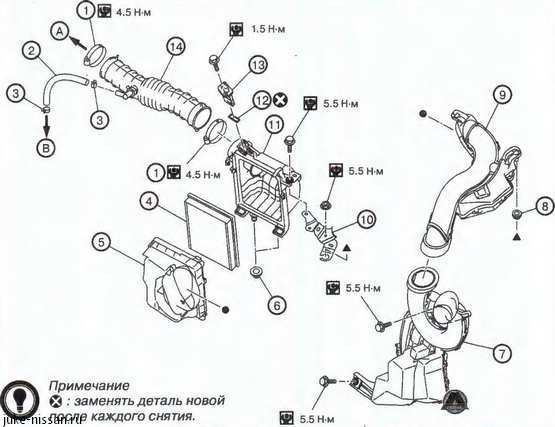

1. Хомут шланга, 2. Шланг принудительной вентиляции картера. 3. Хомут шланга, 4. Воздушный фильтр, 3. Корпус воздушного фильтра. 6. Втулка. 7. Нижний впускной воздуховод, 8. Втулка. 9, Верхний впускной воздуховод. 10. Кронштейн. 11. Корпус воздушного фильтра. 12. Уплотнительное кольцо. 13. Датчик массового расхода воздуха. 14. Воздуховод. А. К приводу электронной дроссельной заслонки. В. К крышке коромысел.

1. Снять впускной комплект, состоящий из корпуса воздушного фильтра с фильтрующим элементом и верхнего воздуховода.

3. Снять воздушный фильтр (2) из корпуса воздушного фильтра (1).

Установка производится в порядке, обратном снятию, с учетом следующего:

• Визуально или на слух проверить герметичность корпуса воздушного фильтра

Двигатель MR16DDT

2. Отцепить фиксаторы (А) с обеих сторон крышки воздушного фильтра.

4. Снять фильтрующий элемент с корпуса воздушного фильтра.

Установка производится в порядке, обратном снятию, с учетом следующего:

• Зажимы должны быть зафиксированы после того, как выступы корпуса воздушного фильтра вставятся в соответствующие пазы.

• Пошатыванием убедиться в том, что корпус воздушного фильтра надежно установлен.

Двигатель К9К

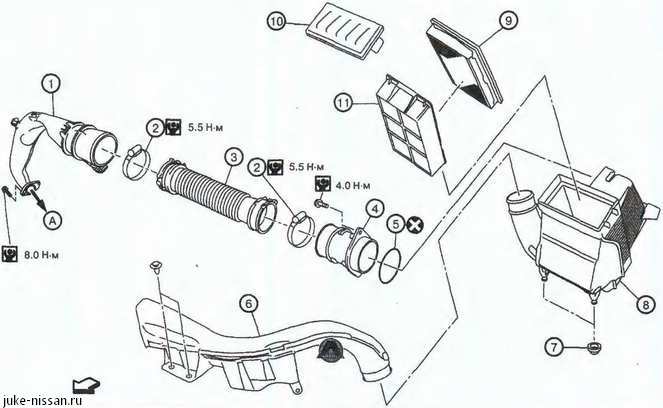

1. Впускной патрубок турбокомпрессора. 2. Хомут 3. Всасывающий воздуховод. 4. Датчик массового расхода воздуха. 5. Уплотнительное кольцо. 6. Впускной воздуховод 7. Втулка. В. Корпус воздушного фильтра, 9. Воздушный фильтр 10. Крышка. 11. Держатель, А. К турбокомпрессору.

1. Нажать фиксаторы (А) с обеих сторон крышки воздушного фильтра (1) внутрь (В).

2. Потянуть крышку воздушного фильтра вперед (С) и снять.

3. Снять воздушный фильтр (1) с держателем (2) в сборе с корпуса воздушного фильтра.

Установка производится в порядке, обратном снятию

Nissan Juke. Замена воздушного фильтра

Двигатели HR15DE и HR16DE

Двигатель MR16DDT

Двигатель К9К
