OVERHAUL

TM-215

< DISASSEMBLY AND ASSEMBLY >

[TYPE 1 (4AT: RE4F03B)]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

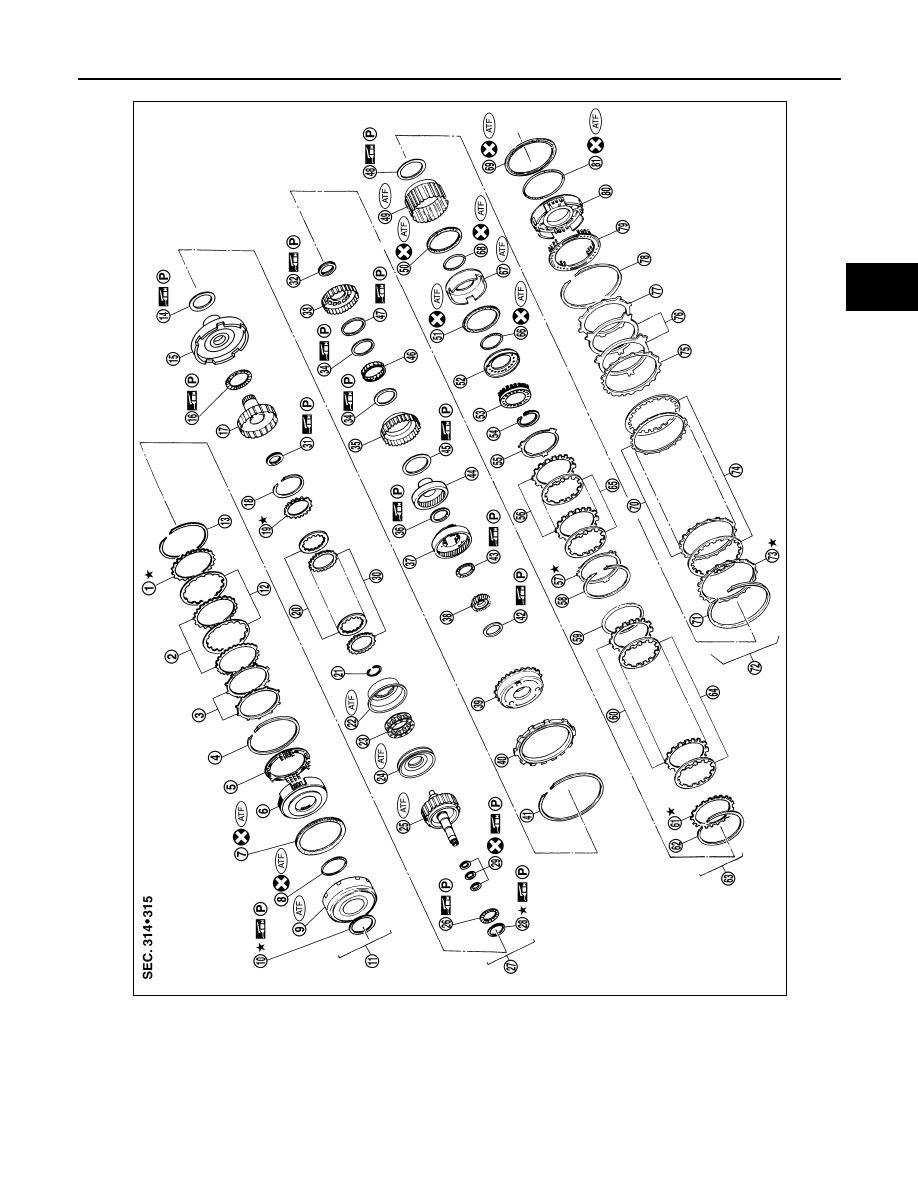

1.

Retaining plate

2.

Driven plate

3.

Dish plate

4.

Snap ring

5.

Spring retainer assembly

6.

Reverse clutch piston

7.

Seal ring

8.

D-ring

9.

Reverse clutch drum

10. Thrust washer

11.

Reverse clutch assembly

12. Drive plate

13. Snap ring

14. Needle bearing

15. Front sun gear

16. Needle bearing

17. High clutch hub

18. Snap ring

SCIA5893J

TM-216

< DISASSEMBLY AND ASSEMBLY >

[TYPE 1 (4AT: RE4F03B)]

OVERHAUL

19. Retaining plate

20. Drive plate

21. Snap ring

22. Cancel cover

23. Spring retainer assembly

24. High clutch piston

25. Input shaft assembly (high clutch

drum)

26. Needle bearing

27. High clutch assembly

28. Bearing race

29. Seal ring

30. Driven plate

31. Needle bearing

32. Needle bearing

33. Overrun clutch hub

34. End bearing

35. Forward clutch hub

36. Needle bearing

37. Rear planetary carrier

38. Rear sun gear

39. Front planetary carrier

40. Low one-way clutch

41. Snap ring

42. Needle bearing

43. Needle bearing

44. Rear internal gear

45. Thrust washer

46. Forward one-way clutch

47. Thrust washer

48. Thrust washer

49. Forward clutch drum

50. Seal ring

51. Seal ring

52. Overrun clutch piston

53. Spring retainer assembly

54. Snap ring

55. Dish plate

56. Driven plate

57. Retaining plate

58. Snap ring

59. Dish plate

60. Driven plate

61. Retaining plate

62. Snap ring

63. Forward clutch assembly and over-

run clutch assembly

64. Drive plate

65. Drive plate

66. D-ring

67. Forward clutch piston

68. D-ring

69. Seal ring

70. Driven plate

71. Snap ring

72. Low & reverse brake assembly

73. Retaining plate

74. Drive plate

75. Retaining plate

76. Dish plate

77. Driven plate

78. Snap ring

79. Spring retainer assembly

80. Low & reverse brake piston

81. D-ring

OVERHAUL

TM-217

< DISASSEMBLY AND ASSEMBLY >

[TYPE 1 (4AT: RE4F03B)]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

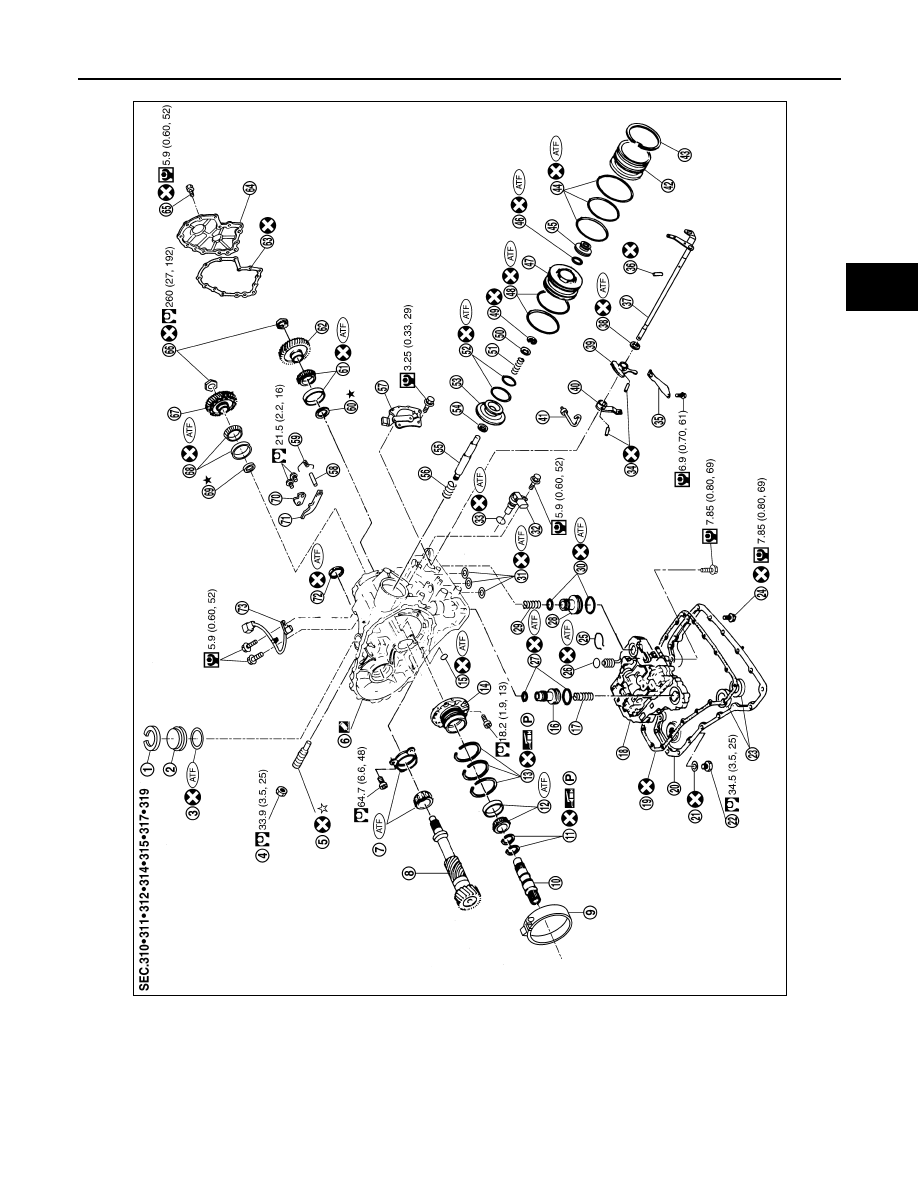

1.

Snap ring

2.

Governor cap

3.

O-ring

4.

Lock nut

5.

Anchor end pin

6.

Transaxle case

7.

Reduction pinion gear bearing

8.

Reduction pinion gear

9.

Brake band

10. Output shaft

11.

Seal ring

12. Output shaft bearing

13. Seal ring

14. Bearing retainer

15. O-ring

16. Servo release accumulator piston

17. Return spring

18. Control valve assembly

SCIA7178E

TM-218

< DISASSEMBLY AND ASSEMBLY >

[TYPE 1 (4AT: RE4F03B)]

OVERHAUL

19. Oil pan gasket

20. Oil pan

21. Drain plug gasket

22. Drain plug

23. Magnet

24. Oil pan fitting bolt

25. Snap ring

26. O-ring

27. O-ring

28. N-D accumulator piston

29. Return spring

30. O-ring

31. Lip seal

32. Turbine revolution sensor (power

train revolution sensor)

33. O-ring

34. Retaining pin

35. Detent spring

36. Retaining pin

37. Manual shaft

38. Manual shaft oil seal

39. Manual plate

40. Parking rod plate

41. Parking rod

42. OD servo piston retainer

43. Snap ring

44. O-ring

45. OD servo piston

46. D-ring

47. Servo piston retainer

48. O-ring

49. E-ring

50. Spring retainer

51. OD servo return spring

52. D-ring

53. Band servo piston

54. Band servo thrust washer

55. Band servo piston stem

56. 2nd servo return spring

57. PNP switch

58. Parking shaft

59. Return spring

60. Output gear adjusting spacer

61. Output gear bearing

62. Output gear

63. Side cover gasket

64. Side cover

65. Side cover fitting bolt

66. Lock nut

67. Idler gear

68. Idler gear bearing

69. Reduction pinion gear adjusting

shim

70. Parking actuator support

71. Parking pawl

72. LH differential side oil seal

73. Revolution sensor

: Apply locking sealant (Loctite #518).
