N — 18

N – ИНФОРМАЦИОННАЯ СИСТЕМА ВОДИТЕЛЯ, МУЛЬТИМЕДИЙНАЯ СИСТЕМА

N

[Преимущества]

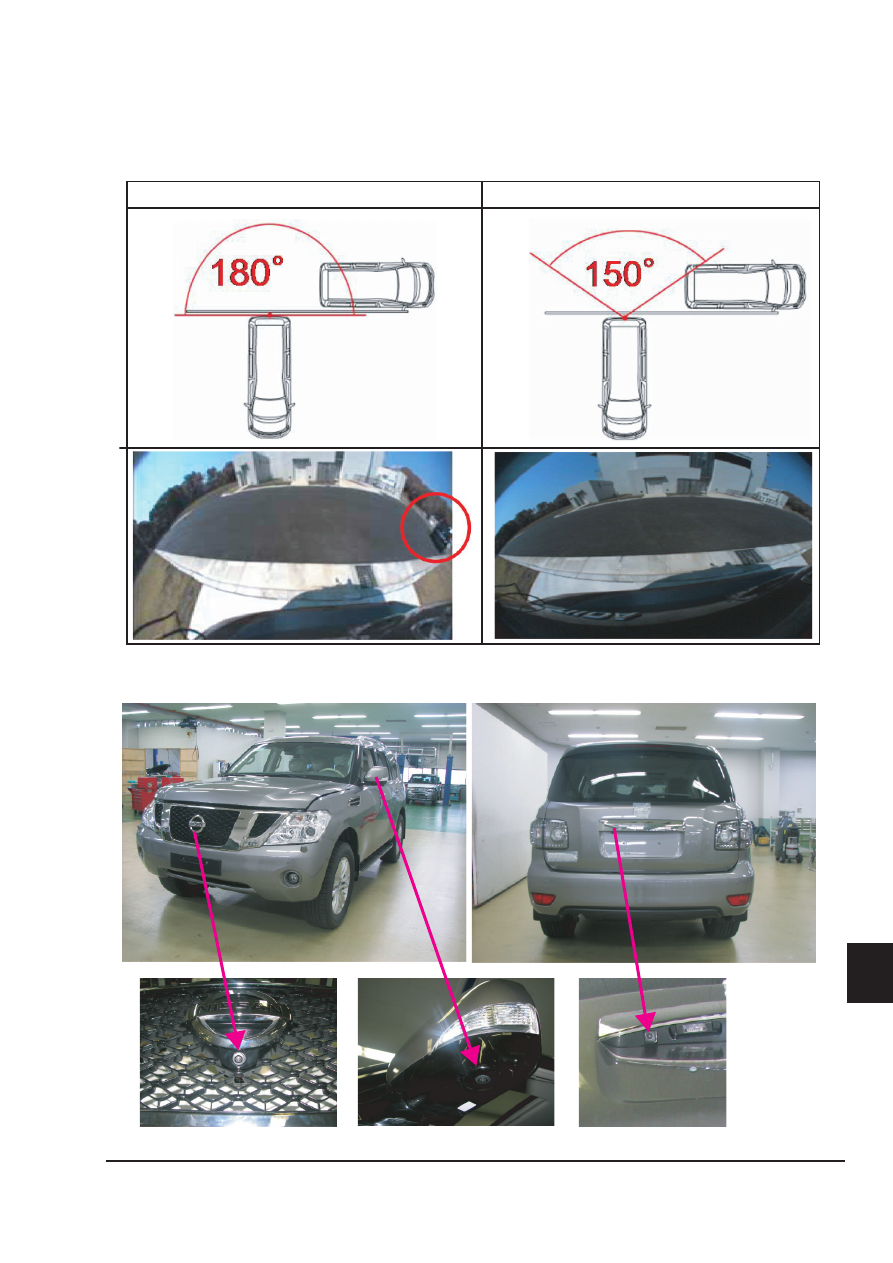

Ширина получаемого с камеры изображения увеличена. Широкоформатное изображение заднего
вида представляет собой новую функцию системы AVM.

RR view

RR wide view

Расположение камер

Широкоформатное изображение заднего вида

Обычное изображение заднего вида

N — 19

N – ИНФОРМАЦИОННАЯ СИСТЕМА ВОДИТЕЛЯ, МУЛЬТИМЕДИЙНАЯ СИСТЕМА

N

[Функции]

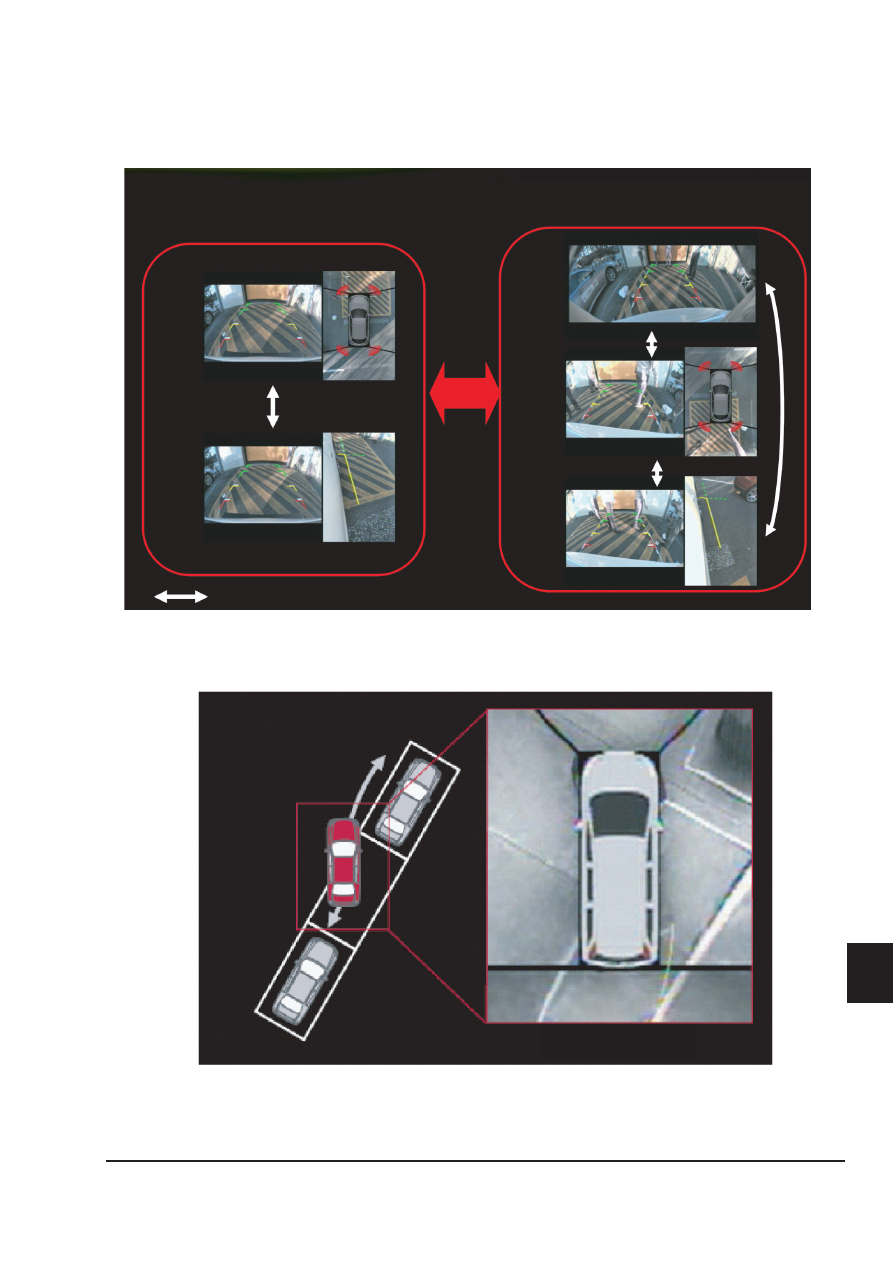

Разные варианты вывода изображения на экран

Изображение на дисплее

Любое положение

селектора, кроме R

Положение

селектора R

Вид спереди + вид с птичьего полета

Вид спереди + вид сбоку

Широкоформатное

изображение заднего вида

Вид сзади + вид с птичьего полета

Вид сзади + вид с боку

Переключение осуществляется
выключателем камеры

Информационный дисплей

O — 1

O – КРУИЗ-КОНТРОЛЬ И СИСТЕМА ПОМОЩИ ВОДИТЕЛЮ

O

O - СИСТЕМА КРУИЗ-КОНТРОЛЯ

CCS: Система круиз-контроля

Интеллектуальная система круиз-контроля (ICC)

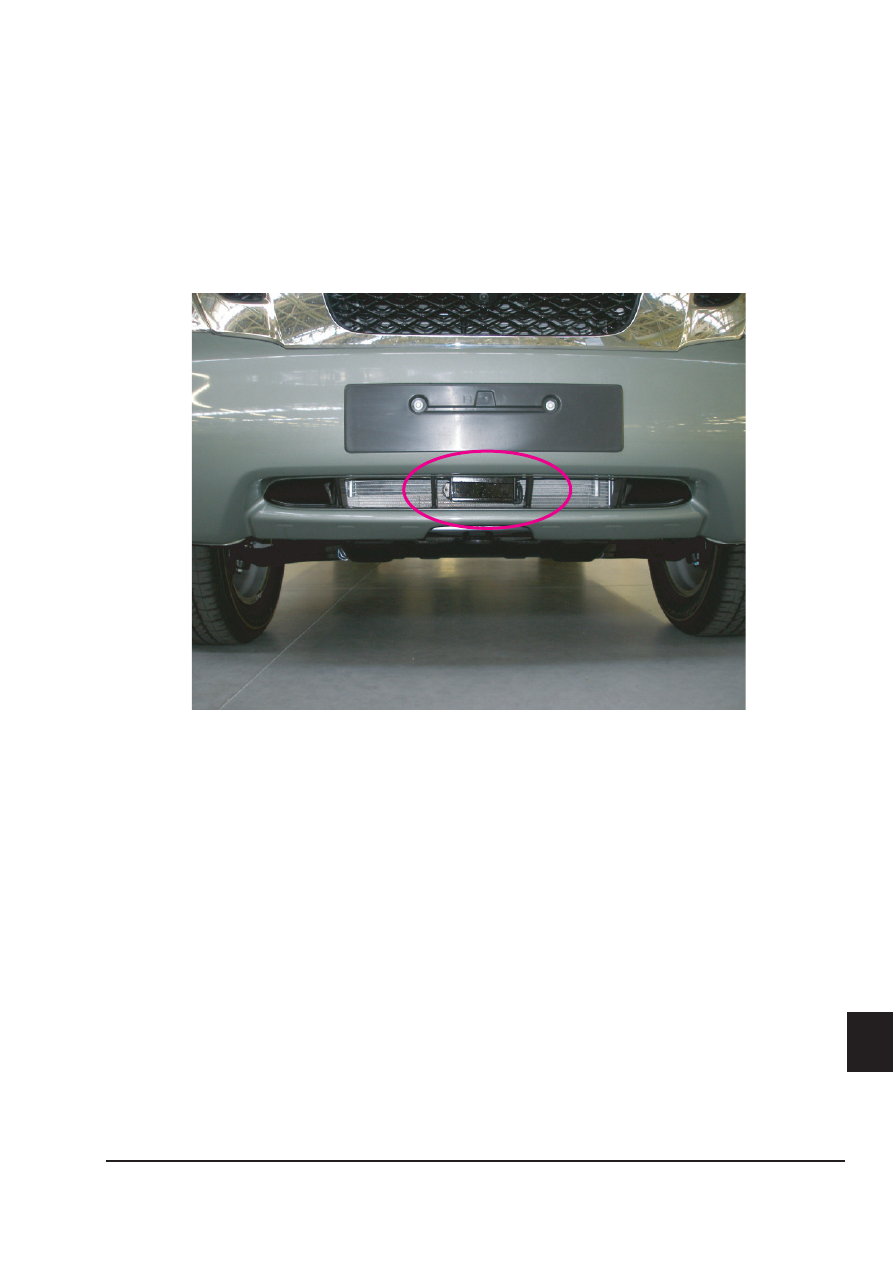

В интеллектуальной системе круиз-контроля используется новый малогабаритный блок ICC. Блок
датчика дистанции ICC и электронный блок управления ICC объединены в единый узел, который
установлен в левой нижней передней части автомобиля, как показано на иллюстрации.

O — 2

O – КРУИЗ-КОНТРОЛЬ И СИСТЕМА ПОМОЩИ ВОДИТЕЛЮ

O

Схема системы

Блок BCM

Блок управления

системой полного

приво

Блок управления

ABS

Приборная панель

Блок управления

аудио-видео

системой

Датчик уг

ла поворота

рулевого колеса

Датчик системы ICC

Выключатель

IBA OFF

Сигнал выключателя

IBA OFF

Блок ECM

Блок ECM

Датчик системы

ICC

Реле управления

торможением

системы ICC

Блок T

C

M

Сигнал реле управления

торможением системы ICC

Приборная панель

Блок управления

ABS

Передача данных

по шине CAN

Передача данных по ITS

Переключатель

системы ICC на

рулевом колесе

Выключатель педали

тормоза системы ICC

Выключатель

стоп-сигналов

Сигнал

переключателя

системы ICC

на рулевом колесе

Сигнал выключателя

педали тормоза

системы ICC

Сигнал выключателя

стоп-сигнала

Блок AD

AS

Блок управления

ICC
