Предаварийные натяжители ремней безопасности (PSB)

[Описание]

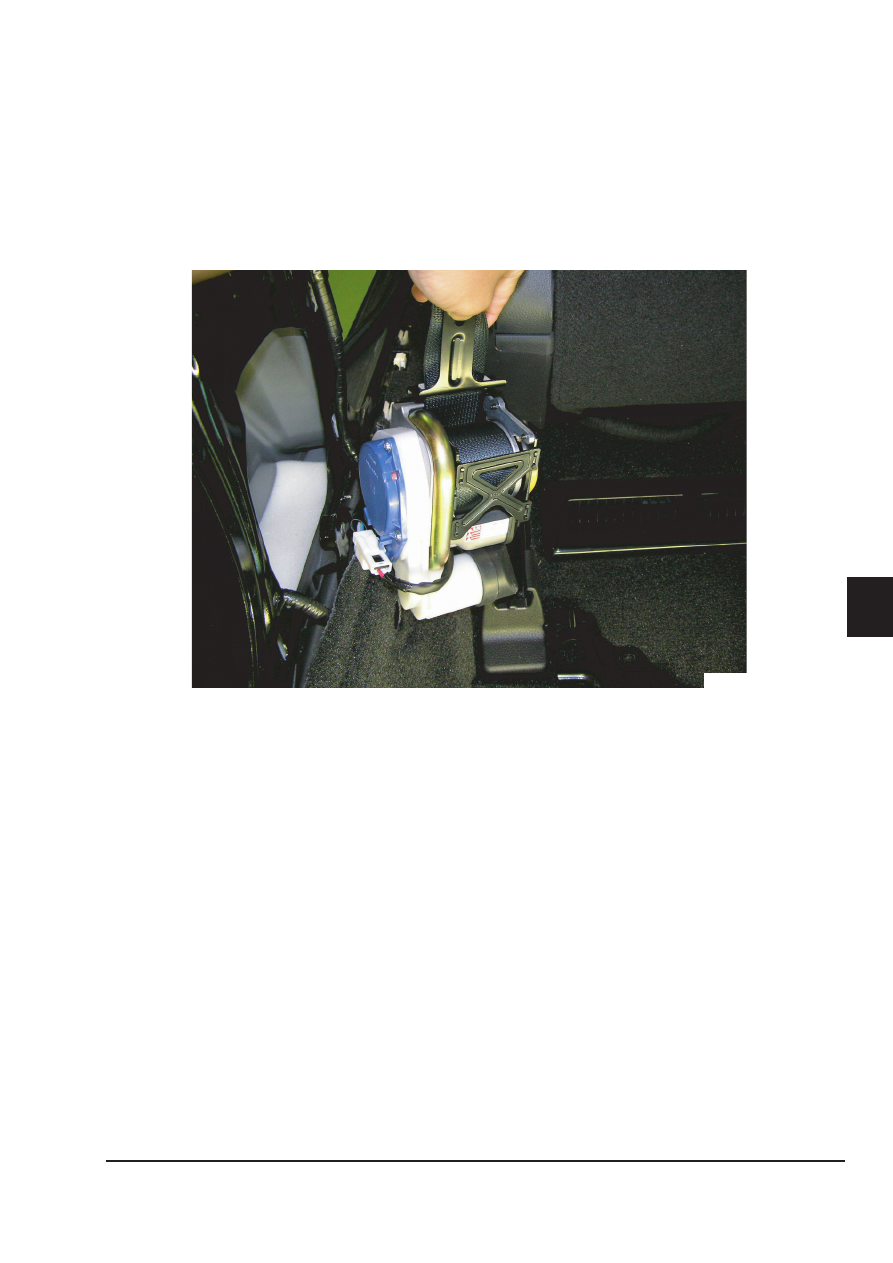

Предаварийный натяжитель ремня безопасности оснащен электрическим натяжителем плечевой
ветви и, как обычно, расположен в нижней части стойки кузова В. Предаварийными натяжителями
ремней безопасности оборудовано сиденья водителя и переднего пассажира. Преднатяжитель име-
ет электродвигатель, который втягивает и отпускает ремень, в зависимости от ситуации. Независи-
мый электронный блок управляет электродвигателем преднатяжителя ремня.

FXH002

H — 3

H – СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ

H

[Функции]

При резком торможении преднатяжитель натягивает ремень безопасности, прижимая водителя или
пассажира к спинке сиденья. В случае аварии это служит для предотвращения перемещения вперед
водителя и пассажира. Пассажиры защищены одновременно системой подушек безопасности, пи-
ротехническими преднатяжителями и ограничителями силы натяжения ремня. При отпускании тор-
мозной педали и отсутствии столкновения ремень освобождается до нормального натяжения.

Преднатяжитель работает, если датчик ремня безопасности показывает, что ремень пристегнут, при
скорости автомобиля не менее 15 км/ч и торможении с величиной замедления 0,5 G и выше.

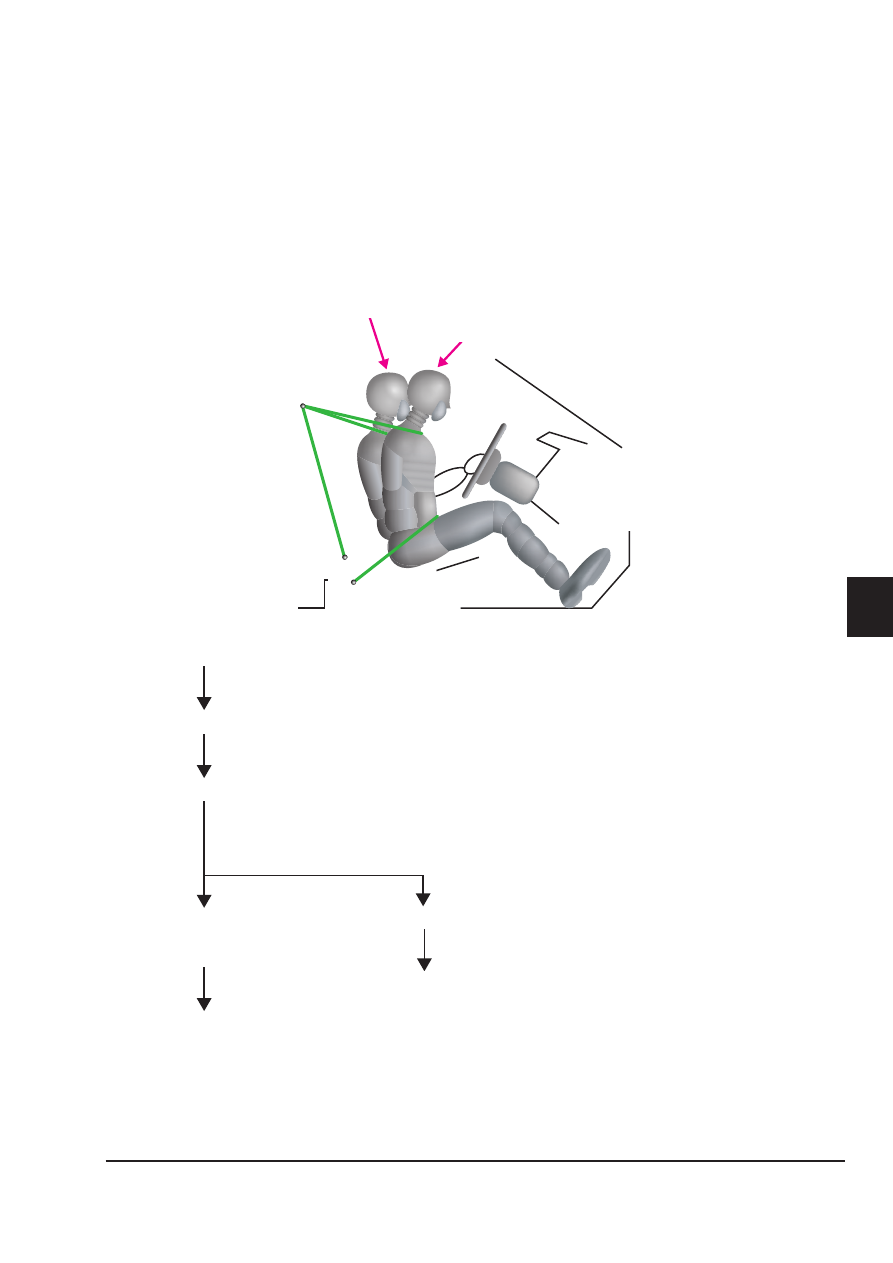

Braking

With motor retractor

Without motor retractor

Brake pedal operation

PSB unit

Pre-crash seat belt tensioner motor function

Collision
   Air bag deploys
   Pre-tensioner deploys

Load limiter functions

Braking is released without collision

Seat belt is released

Braking is still applied:

(Estimated G)

Deceleration G > 0.7G-------Tension force 150N (15.3 kg, 33 lb)

Торможение

Блок PSB

Нажатие педали тормоза

(Ориентировочное замедление)

Торможение заканчивается без столкновения

Ремень безопасности отпущен

Педаль тормоза остается нажатой

Столкновение

Срабатывание подушки

безопасности

Срабатывание пиротехнического

преднатяжителя

Работает ограничитель натяжения ремня

Работа электродвигателя натяжителя ремня безопасности

Замедление >0,7 G ------ сила натяжения 150 Н (15,3 кгс)

С электродвигателем предварительного
натяжения ремня

Без электродвигателя
предварительного натяжения ремня

H — 4

H – СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ

H

Для подтверждения работоспособности системы выполните процедуру, описанную ниже.

Пристегните ремни безопасности водителя и пассажира.

1.

Выполните на автомобиле поездку со скоростью приблизительно 25 км/ч

2.

Дайте знать пассажиру о предстоящем торможении и резко нажмите на тормозную педаль

3.

Убедитесь, что ремни безопасности надежно затянулись

4.

Внимание

Выполняйте проверку в безопасном месте. Водитель и пассажир должны быть готовы к тому, что
система может не сработать.

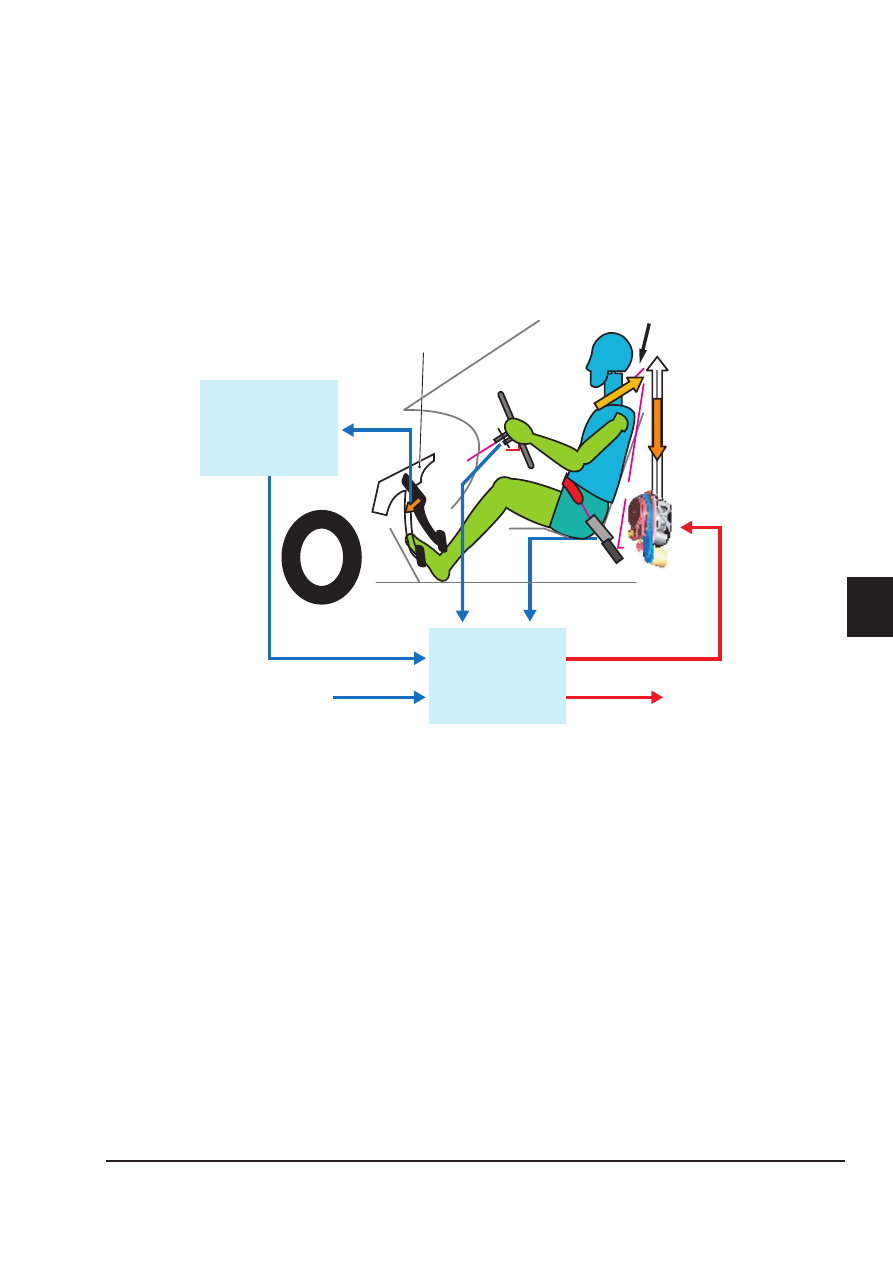

Торможение

Блок управления

Датчик хода
педали

Концевой выключатель
в пряжке ремня пассажира

Сила натяжения ремня безопасности
= приблизительно 150N (15,3 кг)

Электродвигатель
инерционной катушки
(водителя)

Электродвигатель
инерционной катушки
(пассажира)

Концевой выключатель
в пряжке ремня водителя

Замок
зажигания

H — 5

H – СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ

H

Система предаварийных натяжителей ремней безопасности натягивает ремни безопасности с по-
мощью электродвигателей в ситуациях, которые описаны ниже.

Ситуация 1: функция, уже реализованная ранее
Система определяет, является ли торможение, осуществляемое водителем, экстренным.

Система принимает сигналы от следующих устройств:

Датчик хода педали тормоза



•

Датчик скорости



•

Выключатель в пряжке ремня безопасности



•

Состояние устройств:

Выключатель в пряжке ремня безопасности - ВКЛ



•

Скорость автомобиля превышает 15 км/ч



•

Превышено пороговое значение замедления автомобиля (G) и хода педали тормоза



•

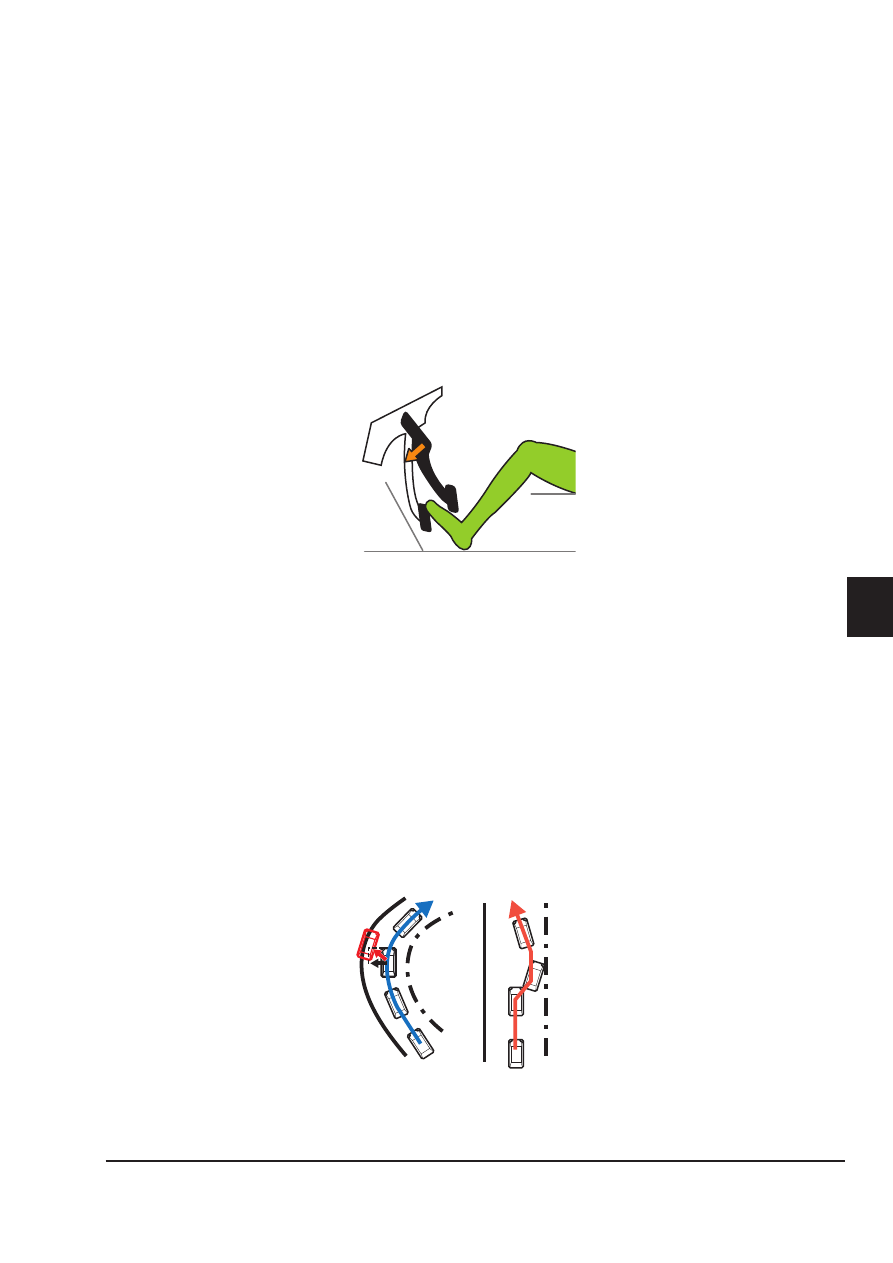

Ситуация 2: новая функция
Скорость автомобиля и угол поворота рулевого колеса свидетельствую об опасности его заноса и
закручивания вокруг вертикальной оси.

Система принимает сигналы от следующих устройств:

Сигнал включения системы динамической стабилизации



•

Датчик скорости



•

Датчик угла поворота рулевого колеса



•

Выключатель в пряжке ремня безопасности



•

Состояние устройств:

Выключатель в пряжке ремня безопасности - ВКЛ



•

Скорость автомобиля превышает 30 км/ч



•

Превышено пороговое значение расчетного бокового ускорения автомобиля (G)



•

Длительность срабатывания антиблокировочной системы (ABS) составляет 1 с или более.



•
