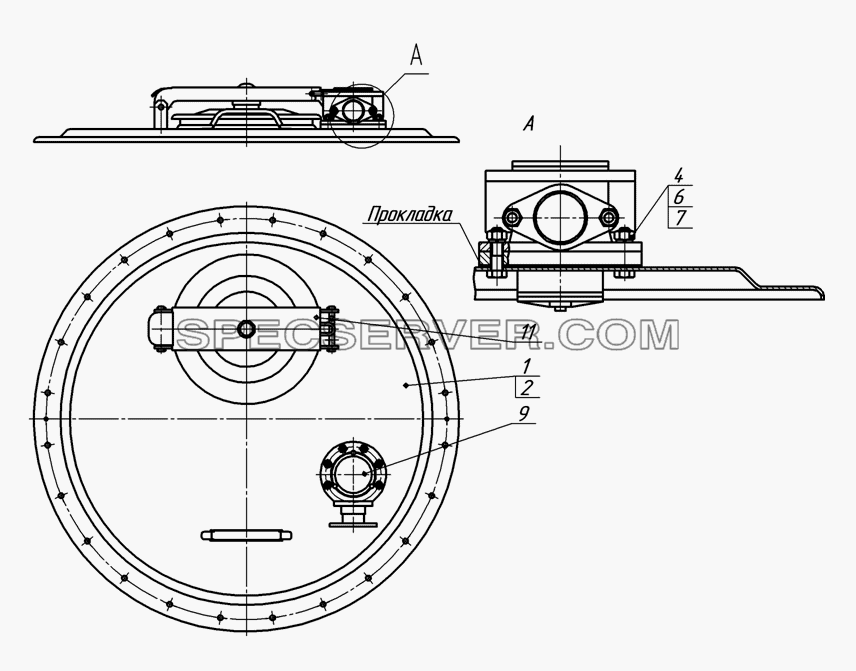

Запчасти: 66052-8513110-10 Крышка горловины(вариант) для НефАЗа-9693-10

66052-8513110-10 Крышка горловины(вариант) для НефАЗа-9693-10 (список запасных частей)

66052-8513110-10 Крышка горловины(вариант) для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 66052-8513120-10 Крышка большая
4 1/58887/21 Болт
6 1/21647/11 Гайка
7 1/05168/70 Шайба пружинная 8
9 УД2-80-808.00.00-02 Устройство дыхательное
11 057.00.00.00Ст Крышка люка ТУ 3689-001-75666567-2008
Запчасти: 9674-8520010-01 (66063-8520010-01, 5607-8520010-01) Пенал в сборе для НефАЗа-9693-10

9674-8520010-01 (66063-8520010-01, 5607-8520010-01) Пенал в сборе для НефАЗа-9693-10 (список запасных частей)

9674-8520010-01 (66063-8520010-01, 5607-8520010-01) Пенал в сборе для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9674-8520015 Крышка в сборе
2 9674-8520030-01 Накладка в сборе
3 5607-8520011-01 Корпус пенала
3 66063-8520011-01 Корпус пенала
3 9674-8520011-01 Корпус пенала
4 9674-8520014 Дно
5 1/07336/01 Шплинт 2,7х25
6 1/28392/90 Заклепка 3,3х13
Запчасти: 9674-8520020 Защелка в сборе для НефАЗа-9693-10

9674-8520020 Защелка в сборе для НефАЗа-9693-10 (список запасных частей)

9674-8520020 Защелка в сборе для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9674-8520021 Крючок
2 9674-8520022 Кронштейн
3 9674-8520023 Пружина
5 1/07346/01 Шплинт разводной 3х30
Запчасти: 9674-8520030-01 Накладка в сборе для НефАЗа-9693-10

9674-8520030-01 Накладка в сборе для НефАЗа-9693-10 (список запасных частей)

9674-8520030-01 Накладка в сборе для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9674-8520020-01 Защелка в сборе
2 9674-8520012-01 Накладка
3 9674-8520018 Кронштейн

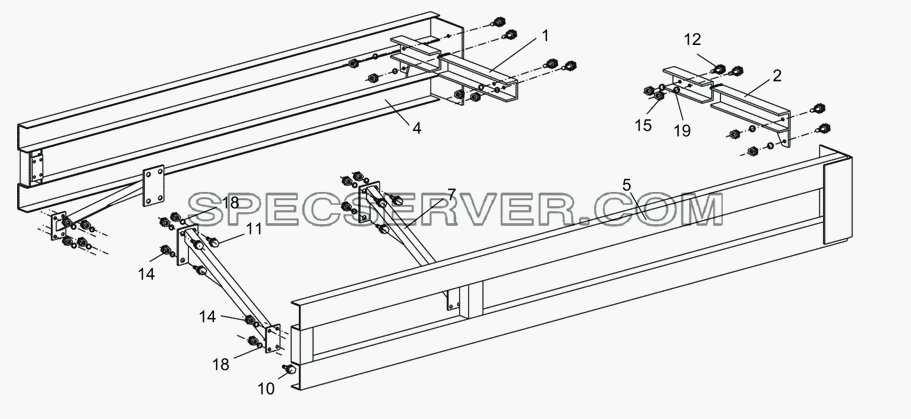

Запчасти: 9693-8530010 (9693-01-8530010) Установка боковой защиты для НефАЗа-9693-10

9693-8530010 (9693-01-8530010) Установка боковой защиты для НефАЗа-9693-10 (список запасных частей)

9693-8530010 (9693-01-8530010) Установка боковой защиты для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9693-8530015 Опора передняя левая
2 9693-8530016 Опора передняя правая
4 9693-8530030 Рама защиты
5 9693-8530035 Рама защиты
7 96891-8530041 Раскос в сборе
10 1/59707/21 Болт ТЕМ10х1,25-6gх25
11 1/59709/21 Болт М8х1,25-6gх35
12 1/55405/21 Болт ТТЕМ10х1,25-6gх35
14 1/21647/11 Гайка
15 1/61015/11 Гайка М12х1,25-6Н
18 1/05168/70 Шайба пружинная 8
19 1/05170/70 Шайба пружинная 12

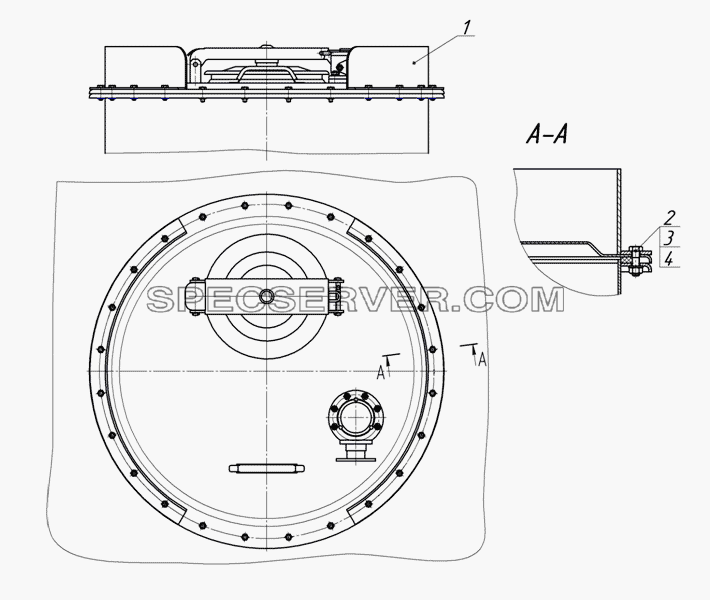

Запчасти: 96741-8532010 Установка защиты крышки горловны для НефАЗа-9693-10

96741-8532010 Установка защиты крышки горловны для НефАЗа-9693-10 (список запасных частей)

96741-8532010 Установка защиты крышки горловны для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 96741-8532015 Защита крышки горловины
2 1/59709/21 Болт М8х1,25-6gх35
3 1/21647/11 Гайка
4 1/05168/70 Шайба пружинная 8
