№		Номер детали	Наименование запчасти
1		66052-3731014	Чехол бокового фонаря
2		96742-3717015	Чехол защитный двухклеммовый
3		02-6,3-12 ОСТ 37.003.032-88	Гнездо
4		02-6,3-13	Гнездо
5		04,2 ОСТ 37.003.040-81	Наконечник
6		ПГВА-1,0 ТУ16.К81-021-94	Провод
7		305ТВ-40 белый сорт 1 ГОСТ 19034-82	Трубка

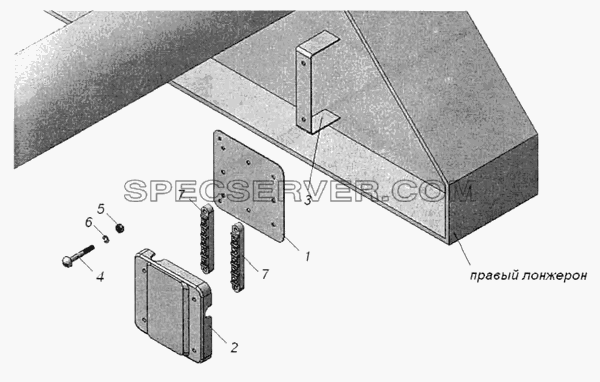

Установка коробки соединительной 9509-3719010 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4947-3724122	Кронштейн
2		4947-37.23206	Крышка
3		65115-8502088	Кронштейн
4		2101-1106043	Болт М5х37
7		17 3723 ТУ37.003.1358-88	Панель соединительная

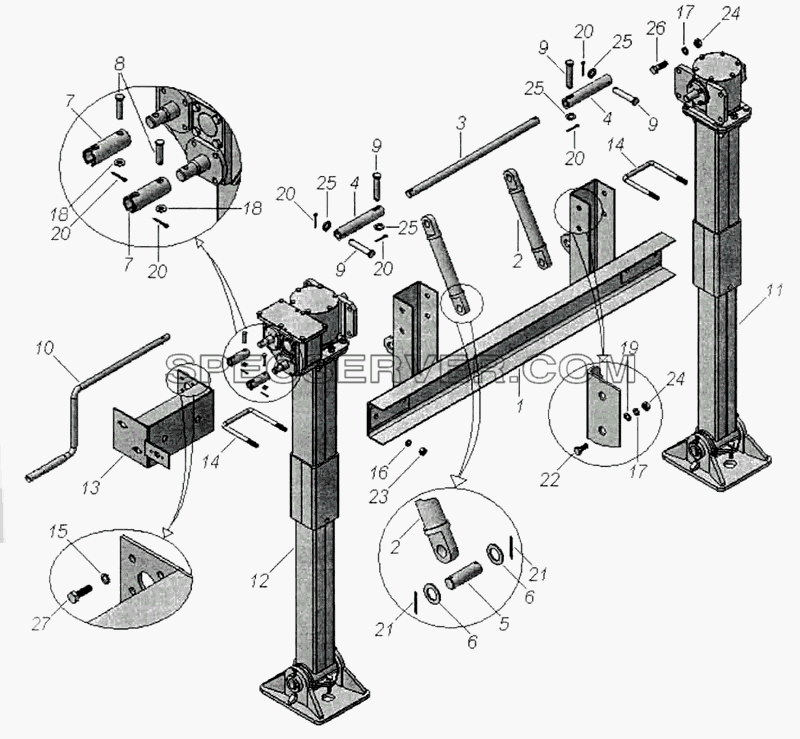

Установка опорных устройств 9509-2700001 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9509-2700040	Поперечина опорных устройств
2		9509-2700050	Подкос
3		9509-2700061	Вал промежуточный
4		9509-2700062	Муфта
5		9509-2700066	Палец
6		9509-2700067	Шайба
7		9674-2720044	Муфта соединительная
8		9674-2720045	Палец
9		9674-2720052	Палец
10		9674-2724020	Рукоятка в сборе
11		96741-2700031-01	Опорное устройство левое
12		96741-2700032-01	Опорное устройство правое
13		96741-2720020	Кронштейн в сборе
14		96741-2720065	Стремянка
16		1/05171/11	Шайба пружинная 14
17		1/05172/70	Шайба пружинная 16
19		1/05202/01	Шайба плоская 16х28
20		1/07964/01	Шплинт разводной 3х20
21		1/07974/01	Шплинт разводной 5х40
22		1/13762/31	Болт ТЕМ16х1,5-6gх35
23		1/21640/11	Гайка М14х1,5-6Н
24		1/21641/11	Гайка М16х1,5-6Н
25		1/26386/01	Шайба плоская 10х18
26		1/58405/31	Болт ТЕМ16х1,5-6gх50

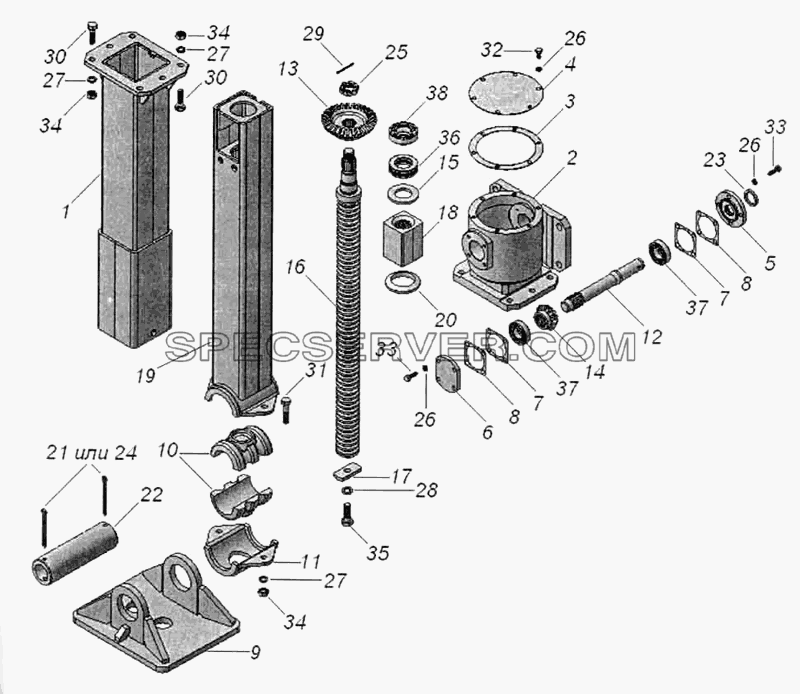

Опорное устройство левое 96741-2700031-01 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		96741-2720012-01	Корпус опоры
2		96741-2720077-01	Картер
3		96741-2720081	Прокладка крышки
4		96741-2720082	Крышка картера
5		96741-2720130	Крышка подшипника
6		96741-2720135	Крышка подшипника
7		96741-2720142	Прокладка регулировочная
8		96741-2720143	Прокладка регулировочная
9		96741-2722010	Башмак опорного устройства
10		96741-2722034	Подушка
11		96741-2723027-01	Башмак стойки опоры
12		96741-2723029	Вал опорного устройства
13		96741-2723050	Шестерня
14		96741-2723051	Шестерня
15		96741-2723085	Опора
16		96741-2723112-01	Винт
17		96741-2723116	Ограничитель
18		96741-2723118	Гайка винта
19		96741-2723150-01	Стойка опорного устройства
20		96741-2723163	Шайба сферическая опорная
21		96741-2723171	Шплинт доп.
22		96741-2723172	Ось
23		96741-2723175	Сальник
24		96741-2723177	Проволока III - 6,0 ГОСТ 9389-75 L=110+/-2мм
25		96741-2723180	Гайка низкая
27		1/05170/70	Шайба пружинная 12
28		1/05171/70	Шайба пружинная 14
29		1/07338/01	Шплинт разводной 4х40
30		1/55406/21	Болт М12х1,25-6gх40
31		1/55408/21	Болт ТЕМ12х1,256gх50
34		1/61015/11	Гайка М12х1,25-6Н
35		853063	Болт ТЕМ14-6gх40
36		9207	Подшипник упорный ГОСТ 23526-79
37		205 ГОСТ 8338-75	Подшипник радиальный
38		206 ГОСТ 8338-75	Подшипник радиальный

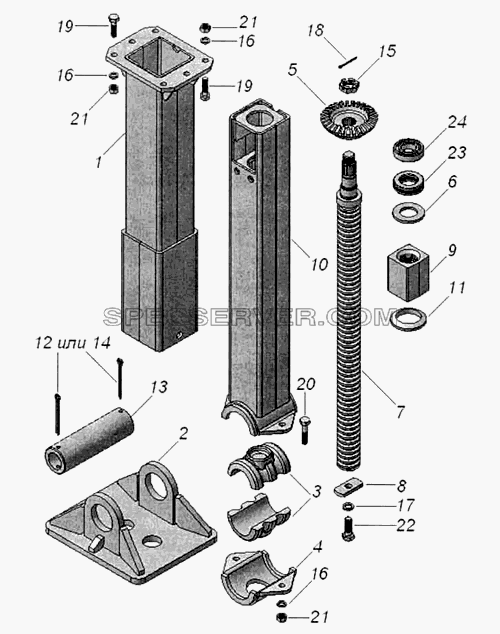

Опорное устройство правое 96741-2700032-01 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		96741-2720012-01	Корпус опоры
2		96741-2722010	Башмак опорного устройства
3		96741-2722034	Подушка
4		96741-2723027-01	Башмак стойки опоры
5		96741-2723050	Шестерня
6		96741-2723085	Опора
7		96741-2723112-01	Винт
8		96741-2723116	Ограничитель
9		96741-2723118	Гайка винта
10		96741-2723150-01	Стойка опорного устройства
11		96741-2723163	Шайба сферическая опорная
12		96741-2723171	Шплинт доп.
13		96741-2723172	Ось
14		96741-2723177	Проволока III - 6,0 ГОСТ 9389-75 L=110+/-2мм
15		96741-2723180	Гайка низкая
16		1/05170/70	Шайба пружинная 12
17		1/05171/70	Шайба пружинная 14
18		1/07338/01	Шплинт разводной 4х40
19		1/55406/21	Болт М12х1,25-6gх40
20		1/55408/21	Болт ТЕМ12х1,256gх50
21		1/61015/11	Гайка М12х1,25-6Н
22		853063	Болт ТЕМ14-6gх40
23		9207	Подшипник упорный ГОСТ 23526-79
24		206 ГОСТ 8338-75	Подшипник радиальный

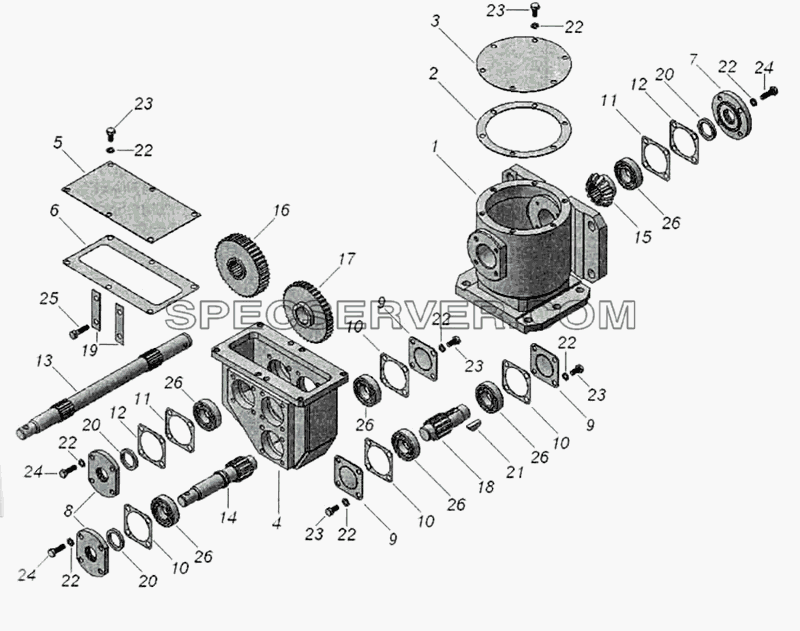

Опорное устройство правое 96741-2700032-01 (продолжение 1) для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		96741-2720077-01	Картер
2		96741-2720081	Прокладка крышки
3		96741-2720082	Крышка картера
4		96741-2720120-01	Картер редуктора
5		96741-2720122-01	Крышка картера редуктора
6		96741-2720126-01	Прокладка крышки редуктора
7		96741-2720130	Крышка подшипника
8		96741-2720131	Крышка подшипника
9		96741-2720134	Крышка подшипника
10		96741-2720140	Прокладка крышки
11		96741-2720142	Прокладка регулировочная
12		96741-2720143	Прокладка регулировочная
13		96741-2723028	Вал правый
14		96741-2723046	Вал ведущий
15		96741-2723051	Шестерня
16		96741-2723056	Шестерня ведомая
17		96741-2723062	Шестерня ведомая
18		96741-2723064	Вал-шестерня
19		96741-2723170	Пластина стопорная
20		96741-2723175	Сальник
21		870817-П	Шпонка
26		205 ГОСТ 8338-75	Подшипник радиальный
