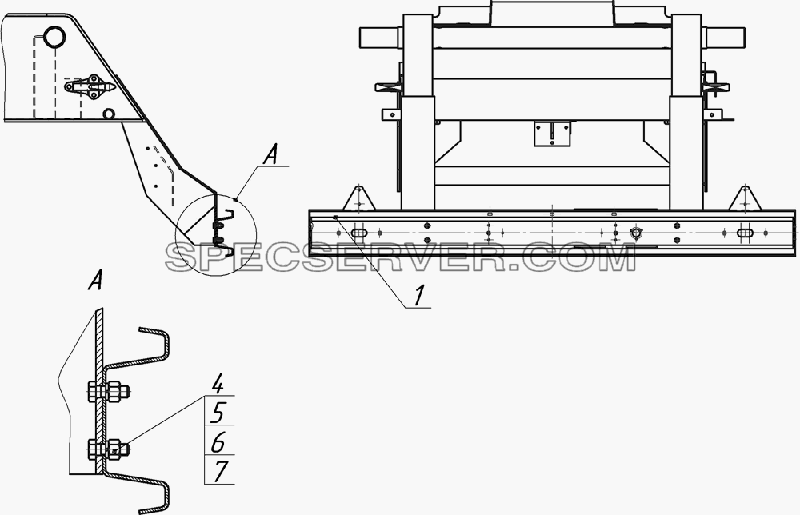

Запчасти: 9509-2804010-30 Установка заднего буфера для НефАЗа-9509-30 (31)

9509-2804010-30 Установка заднего буфера для НефАЗа-9509-30 (31) (список запасных частей)

9509-2804010-30 Установка заднего буфера для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 96894-2804020 Буфер
4 1/12559/21 Болт ТЕМ14х1,5-6х40
5 1/07913/11 Гайка низкая М14х1,5-6Н
6 1/05171/73 Шайба пружинная 14
7 1/05201/01 Шайба плоская 14х26

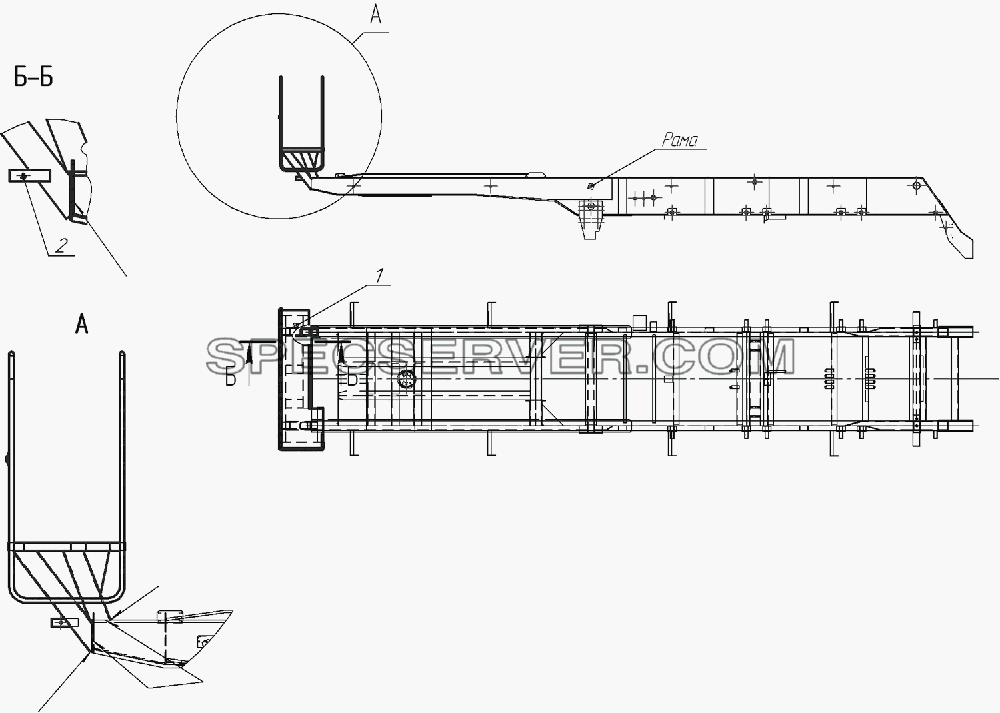

Запчасти: 9509-2805101-30 Установка площадки для НефАЗа-9509-30 (31)

9509-2805101-30 Установка площадки для НефАЗа-9509-30 (31) (список запасных частей)

9509-2805101-30 Установка площадки для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9509-2805110-30 Площадка
2 6460-8609134-20 Пластина

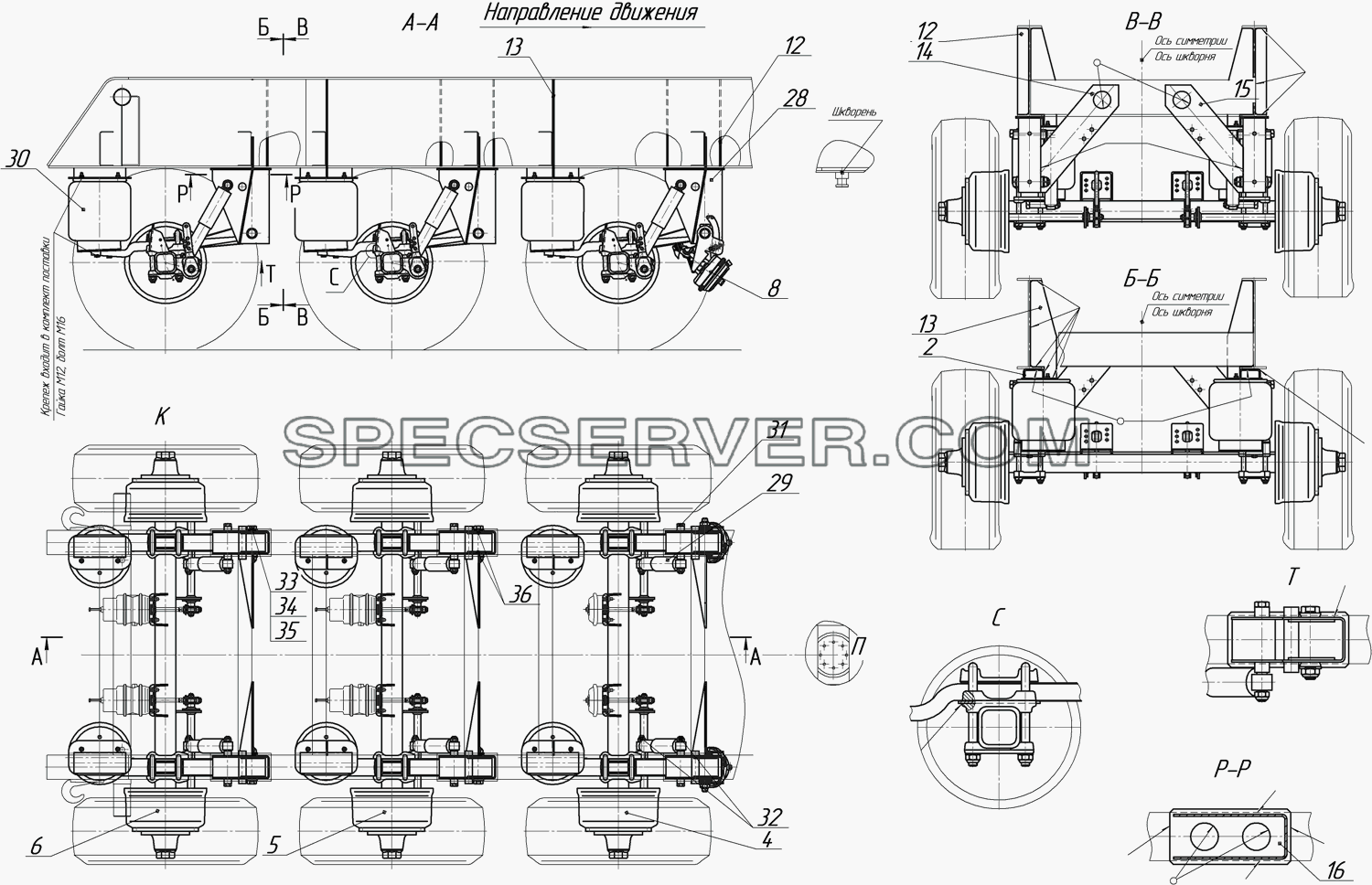

Запчасти: 9509-30-2900001 Установка агрегатов подвески фирмы BPW для НефАЗа-9509-30 (31)

9509-30-2900001 Установка агрегатов подвески фирмы BPW для НефАЗа-9509-30 (31) (список запасных частей)

9509-30-2900001 Установка агрегатов подвески фирмы BPW для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
2 9509-30-2912150 Опора пневмобаллона
4 9509-30-2410001 Ось передняя с тормозными камерами
5 9509-30-2410002 Ось средняя с тормозными камерами, ротором и датчиком АБС
6 9509-30-2410003 Ось задняя с тормозными камерами
8 9509-30-2900005 Установка подъемника оси
12 9509-30-2912210 Ребро жесткости
13 9509-30-2912220 Косынка опоры пневмобаллона
14 9509-30-2912230 Опора кронштейна подвески
15 9509-30-2912231 Опора кронштейна подвески
16 9509-30-2912240 Пластина кронштейна
28 05.375.68.89.0 Кронштейн подвески
29 02.3722.04.00 Амортизатор
30 05.429.43.51.0 Пневмоподушка
31 03.340.14.12.0 Болт амортизатора М24х275/45
32 02.5220.74.12 Гайка амортизатора М24
33 03.341.05.03.0 Болт рессоры М30х200/40
34 03.260.15.01.0 Гайка рессоры М30
35 03.320.32.38.0 Шайба рессоры 31/57х5
36 03.164.35.01.0 Накладка рессоры

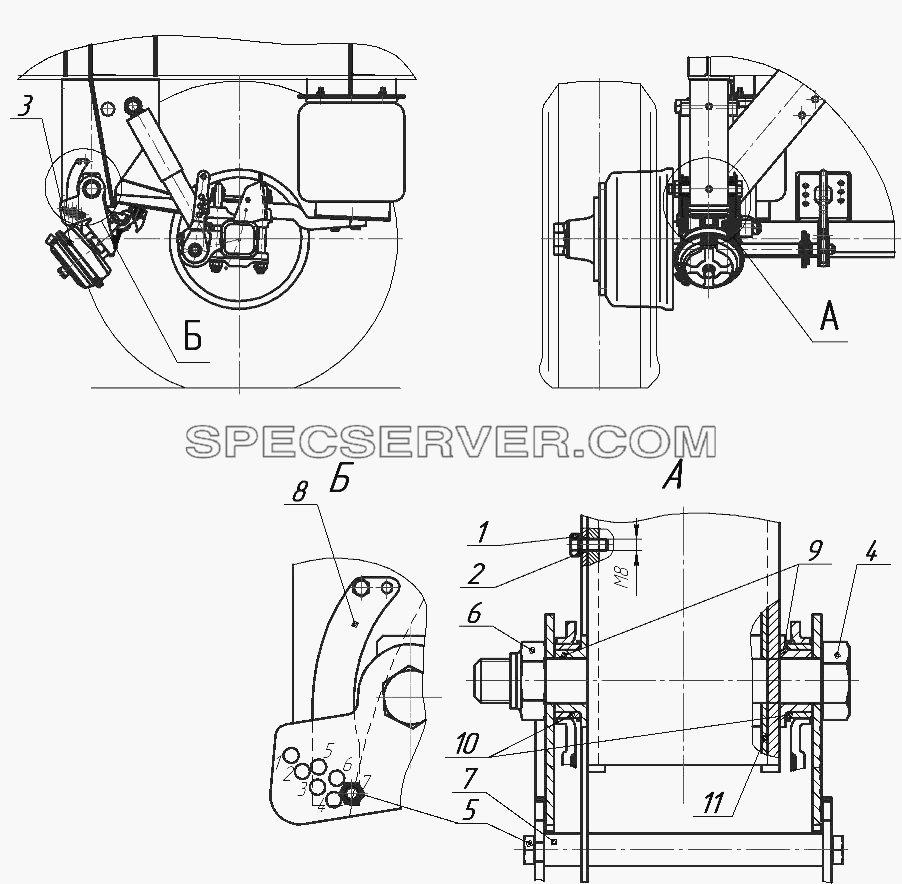

Запчасти: 9509-30-2900005 Установка подъемка оси для НефАЗа-9509-30 (31)

9509-30-2900005 Установка подъемка оси для НефАЗа-9509-30 (31) (список запасных частей)

9509-30-2900005 Установка подъемка оси для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 1/60434/21 Болт
2 1/05166/70 Шайба пружинная 8
3 05.828.31.34.0 Подъемник
4 03.340.15.39.0 Болт рессоры М30х255
5 02.5071.53.11 Болт опоры
6 03.260.15.01.0 Гайка рессоры М30
7 03.441.01.18.0 Опора
8 03.285.46.26.0 Фиксатор
9 03.113.01.37.0 Шайба металлическая
10 03.113.04.11.0 Шайба пластиковая
11 03.164.35.01.0 Накладка рессоры

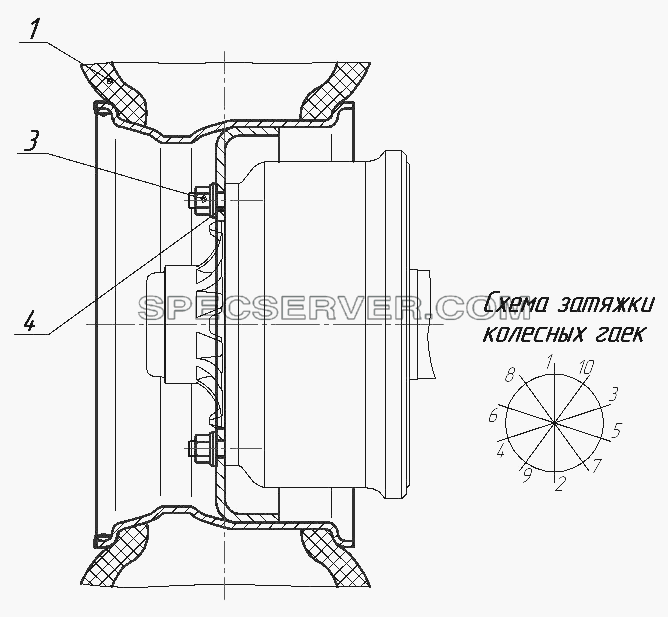

Запчасти: 9509-30-3101003 Установка колес для НефАЗа-9509-30 (31)

9509-30-3101003 Установка колес для НефАЗа-9509-30 (31) (список запасных частей)

9509-30-3101003 Установка колес для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 93341-3101020-08 Колесо в сборе
3 05.260.54.10.0 Колесная гайка М22х1,5
4 03.112.00.43.0 Втулка центровочная
