Запчасти: Болты, винты, шпильки, пальцы для НефАЗа-937006/07-01

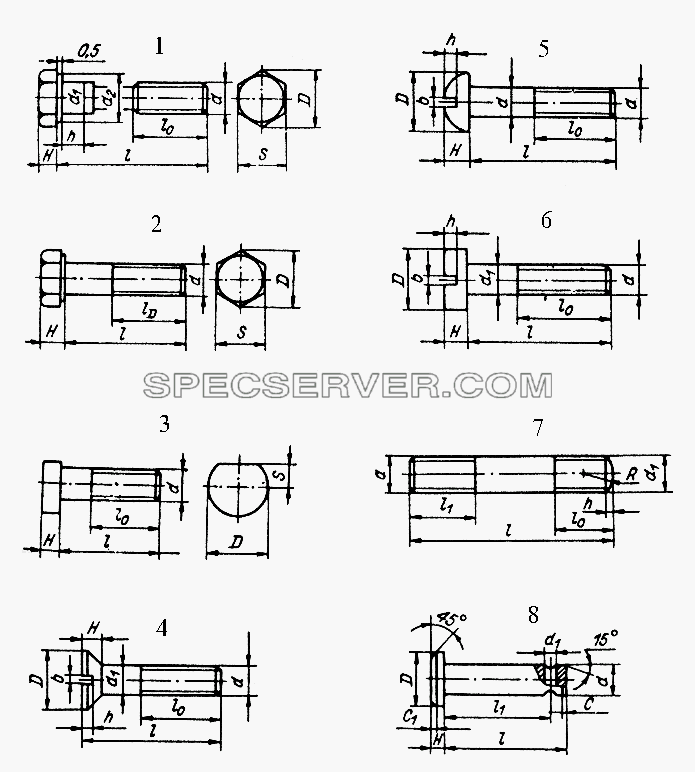

Болты, винты, шпильки, пальцы для НефАЗа-937006/07-01 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
Болт |
Болт (d=8х1,25, l=75, l0=26, Н=6, h=5, D=16,2, d1=10, d2=14, S=14) |
2 |
|
201 460 |
Болт (d=8х1,25, l=30, l0=22, Н=5, D=13,8, S=12) |
2 |
|
201 533 |
Болт (d=12х1,75, l=25, l0=25, Н=7, D=18,7, S=17) |
2 |
|
201 567 |
Болт (d=12х1,25, l=40, l0=30, Н=7, D=18,7, S=17) |
2 |
|
201 674 |
Болт (d=10х1,25, l=20, l0=20, Н=6, D=16,2, S=14) |
2 |
|
201 689 |
Болт (d=10х1,25, l=65, l0=26, Н=6, D=16,2, S=14) |
2 |
|
201195 |
Болт (d=20х1,5, l=45, l0=40, Н=11, D=29,9, S=27) |
2 |
|
201397 |
Болт (d=14х1,5, l=35, l0=35, Н=8, D=21,9, S=19) |
2 |
|
201417 |
Болт (d=6х1, l=14, l0=14, Н=4, D=11,5, S=10) |
2 |
|
201456 |
Болт (d=8х1,25, l=20, l0=20, Н=5, D=13,8, S=12) |
2 |
|
201458 |
Болт (d=8х1,25, l=25, l0=25, Н=5, D=13,8, S=12) |
2 |
|
201466 |
Болт (d=8х1,25, l=45, l0=22, Н=5, D=13,8, S=12) |
2 |
|
201563 |
Болт (d=12х1,25, l=30, l0=30, Н=7, D=19,6, S=17) |
2 |
|
201576 |
Болт (d=12х1,25, l=75, l0=30, Н=7, D=18,7, S=17) |
2 |
|
201678 |
Болт (d=10х1,25, l=30, l0=30, Н=6, D=16,2, S=14) |
3 |
|
353 028-П29 |
Болт (d=16х1,5, l=50, l0=28, Н=6, D=30, S=12) |
4 |
|
221588 |
Винт с потайной головкой (d=5х0,8, d1=5, l=35, l0=16, D=9,2, Н=2,5, h=1,2, b=1,2) |
4 |
|
231789 |
Винт с потайной головкой (d=10х1,5, d1=10, l=65, l0=26, D=18, Н=5, h=2,5, b=2,5) |
5 |
|
220102 |
Винт с полукруглой головкой (d=6х1, d1=6, l=10, l0=10, D=10, Н=4,2, h=2,5, b=1,6) |
5 |
|
220107 |
Винт с полукруглой головкой (d=6х1, d1=6, l=20, l0=18, D=10, Н=4,2, h=2,5, b=1,6) |
6 |
|
222801 |
Винт с цилиндрической головкой (d=6х1, d1=6, l=16, l0=16, D=10, Н=3,5, h=2,0, b=1,6) |
7 |
|
320 321 |
Шпилька (d=20х1,5, d1=20х1,5, l=125, l0=50, l1=28, R=13, h=3) |
8 |
|
(d=10, D=15, Н=3,5, С=2,0, l=55, l1=34, d1=3,2, С1=0,5) |
Палец |
8 |
|
(d=12, D=16, Н=3,5, С=2,0, l=32, l1=27, d1=4,0, С1=1,0) |
Палец |
8 |
|
(d=12, D=16, Н=3,5, С=2,0, l=38, l1=33, d1=4,0, С1=1,0) |
Палец |
8 |
|
(d=8, D=12, Н=2,5, С=1,6, l=42, l1=38, d1=3,2, С1=0,5) |
Палец |
8 |
|
(d=8, D=12, Н=2,5, С=1,6, l=45, l1=41, d1=3,2, С1=0,5) |
Палец |
Запчасти: Гайки, заклепки, штифты для НефАЗа-937006/07-01

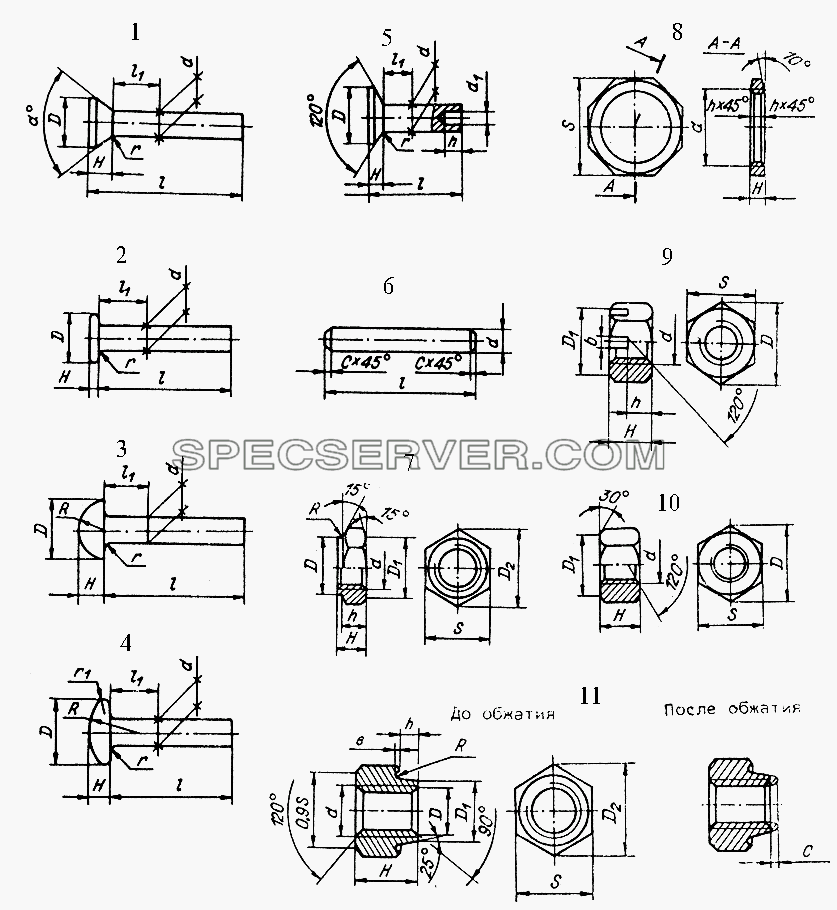

Гайки, заклепки, штифты для НефАЗа-937006/07-01 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
Заклепка с потайной головкой |
Заклепка с потайной головкой (d=14, D=24, Н=6,8, угол=75, r=0,4, l=52, l1=6) |
2 |
|
Заклепка с плоской головкой |
Заклепка с плоской головкой (d=6, D=12, Н=2,0, r=0,5, l=18, l1=4) |
3 |
|
Заклепка с полукругой головкой |
Заклепка с полукругой головкой (d=3, D=5,3, Н=1,8, r=0,2, l=10, l1=3,R=2,9) |
3 |
|
Заклепка с полукругой головкой |
Заклепка с полукругой головкой (d=3, D=5,3, Н=1,8, r=0,2, l=10, l1=3,R=2,9) |
4 |
|
Заклепка с полукруглой низкой головкой |
Заклепка с полукруглой низкой головкой (d=4, D=8, Н=2,0, r=0,4, l=10, l1=3, R=6,5, r=2,0) |
5 |
|
Заклепка пустотелая с потайной головкой |
Заклепка пустотелая с потайной головкой d=8, D=16, Н=2,5, r=0,2, l=12, l1=4, d1=5, h=4) |
6 |
|
(d=3, l=20, l1=0,5) |
Штифт |
6 |
|
(d=3, l=30, l1=0,5) |
Штифт |
7 |
|
853 516 |
Гайка шестигранная (d=42х1,5, S=55, Н=20, D=45, D1=54, D2=63,5, h=14, R=4) |
8 |
|
853 527 |
Гайка |
9 |
|
Гайка шестигранная прорезная |
Гайка шестигранная прорезная (d=12х1,25, S=19, Н=10, D=21,1, D1=19, h=26, b=3,5) |
10 |
|
250464 |
Гайка шестигранная (d=5х0,8, S=8, Н=4, D=8,8, D1=8) |
10 |
|
250508 |
Гайка шестигранная (d=6х1, S=10, Н=5, D=11, D1=10) |
10 |
|
250510 |
Гайка шестигранная (d=8х1,25, S=13, Н=6,5, D=14,4, D1=13) |
10 |
|
250515 |
Гайка М12-6Н ОСТ 37.001.124-75 Применяется с позицией 26 |
10 |
|
250517 |
Гайка шестигранная (d=10х1,25, S=17, Н=8, D=18,9, D1=17) |
10 |
|
250561 |
Гайка шестигранная (d=16х1,5, S=24, Н=13, D=26,8) |
10 |
|
250565 |
Гайка шестигранная (d=20х1,5, S=30, Н=16, D=37,6) |
10 |
|
250640 |
Гайка шестигранная (d=20х1,5, S=30, Н=9, D=33,6) |
10 |
|
250695 |
Гайка шестигранная (d=22х1,5, S=32, Н=10, D=35,0) |
11 |
|
Гайка шестигранная самостопорящаяся |
Гайка шестигранная самостопорящаяся,обжатая по торцу (d=16х1,5, S=24, Н=13,4, D=16.5, D1=18,3, D2=26,8, h=2,2, R=0,5, b=0,6, С=0,3-0,55 |
Запчасти: Прочее для НефАЗа-937006/07-01

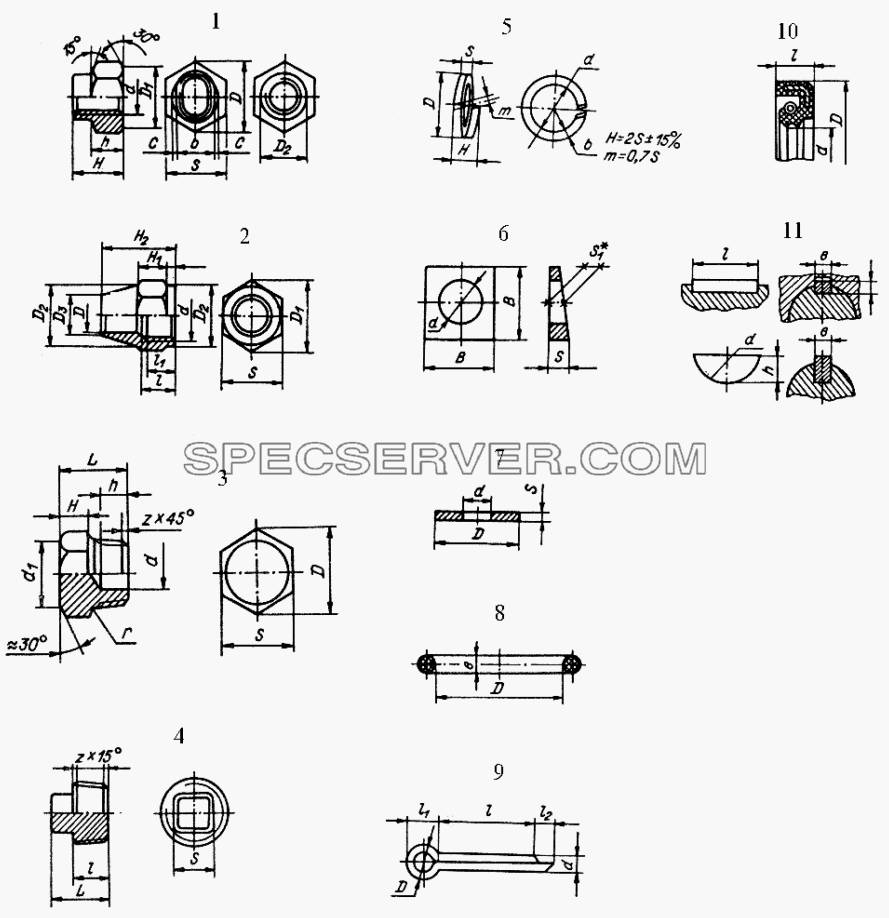

Прочее для НефАЗа-937006/07-01 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
Гайка шестигранная самостопорящаяся |
Гайка шестигранная самостопорящаяся,обжатая по торцу (d=16х1,5, S=24, Н=13,4, D=16.5, D1=18,3, D2=26,8, h=2,2, R=0,5, b=0,6, С=0,3-0,55 |
1 |
|
Гайка шестигранная самостопорящаяся |
Гайка шестигранная самостопорящаяся,обжатая по торцу (d=16х1,5, S=24, Н=13,4, D=16.5, D1=18,3, D2=26,8, h=2,2, R=0,5, b=0,6, С=0,3-0,55 |
2 |
|
Гайка накидная |
Гайка накидная для соединения трубопроводов (d=16х1,5, S=19, D=10,2, D1=21,9, D2=19, D3=13, Н1=13, Н2=28, l=15,5, l1=12, l2=4) |
2 |
|
Гайка накидная |
Гайка накидная для соединения трубопроводов (d=16х1,5, S=19, D=10,2, D1=21,9, D2=19, D3=13, Н1=13, Н2=28, l=15,5, l1=12, l2=4) |
2 |
|
Гайка накидная |
Гайка накидная для соединения трубопроводов (d=16х1,5, S=19, D=10,2, D1=21,9, D2=19, D3=13, Н1=13, Н2=28, l=15,5, l1=12, l2=4) |
3 |
|
1/8" (S=12, L=15, Н=4,5, D=13,1, Z=1) |
Пробка кг |
4 |
|
9370-2913128 |
Пробка кг 1/2" (S=14, L=24, l=15, Z=1,6) |
5 |
|
(d=10,1, S=2,5, b=2,5, D=15,1) |
Шайба пружинная |
5 |
|
(d=10,1, S=3,5, b=3,5, D=17,1) |
Шайба пружинная |
5 |
|
(d=12,1, S=4,0, b=4,0, D=20,1) |
Шайба пружинная |
5 |
|
(d=14,2, S=4,5, b=4,5, D=23,2) |
Шайба пружинная |
5 |
|
(d=16,3, S=5,0, b=5,0, D=26,3) |
Шайба пружинная |
5 |
|
(d=20,5, S=6,0, b=6,0, D=32,5) |
Шайба пружинная |
5 |
|
(d=27,5, S=5,5, b=8,0, D=43,5) |
Шайба пружинная |
5 |
|
(d=30,5, S=6,0, b=9,0, D=48,5) |
Шайба пружинная |
5 |
|
(d=6,1, S=1,4, b=1,4, D=10,1) |
Шайба пружинная |
5 |
|
(d=8,1, S=2,5, b=2,5, D=13,1) |
Шайба пружинная |
5 |
|
У20 65Г 06 |
Шайба пружинная (d=20,5, S=5,0, b=5,0, D=30,5) |
5 |
|
У5 65Г 06 |
Шайба пружинная (d=5,1, S=1,4, b=1,4, D=8,9) |
6 |
|
20.01 |
Шайба косая (d=200, В=40, S=8,4, S1=6,2) |
7 |
|
(d=10,5, D=21, S=2) |
Шайба плоская |
7 |
|
(d=12,5, D=24, S=2) |
Шайба плоская |
7 |
|
(d=14,5, D=28, S=3) |
Шайба плоская |
7 |
|
(d=16,5, D=30, S=3) |
Шайба плоская |
7 |
|
(d=21, D=37, S=4) |
Шайба плоская |
7 |
|
(d=23, D=39, S=4) |
Шайба плоская |
7 |
|
(d=27, D=45, S=3) |
Шайба плоская |
7 |
|
(d=38,5, D=56, S=1) |
Шайба плоская |
7 |
|
(d=8,4, D=17,4, S=1,4) |
Шайба плоская |
8 |
|
090-096-32-2-2 |
Кольцо уплотнительное (d=3,6, D=88,5) |
8 |
|
864 214-П |
Кольцо уплотнительное (d=3,3, D=88,5) |
9 |
|
(d=2,7, D=5,7, l=20, l1=7,5, l2=4) |
Шплинт разводной |
9 |
|
(d=2,7, D=5,7, l=25, l1=7,5, l2=4) |
Шплинт разводной |
9 |
|
(d=3,6, D=7,1, l=25, l1=9, l2=4) |
Шплинт разводной |
9 |
|
(d=3,6, D=7,1, l=32, l1=9, l2=4) |
Шплинт разводной |
9 |
|
(d=4,6, D=9,1, l=40, l1=11,5, l2=4) |
Шплинт разводной |
9 |
|
(d=5,6, D=11,1, l=40, l1=14, l2=4) |
Шплинт разводной |
9 |
|
(d=5,6, D=11,1, l=50, l1=14, l2=4) |
Шплинт разводной |
10 |
|
1,1-115х145-1 |
Манжета (d=115, D=145, l=12) |
10 |
|
864 117 |
Манжета (d=115, D=145, l=15) |
11 |
|
10х8х25 |
Шпонка (l=25, b=10, h=8) |
11 |
|
8х11 |
Шпонка (d=28, b=8, h=11) |

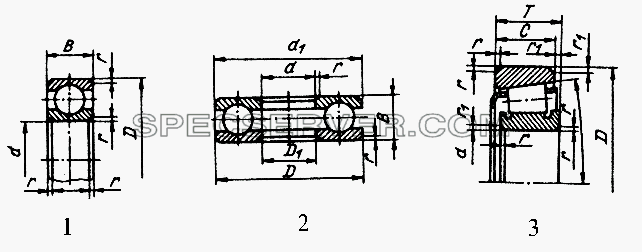

Подшипники для НефАЗа-937006/07-01 (список запасных частей)
Подшипники для НефАЗа-937006/07-01 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
101 |
Подшипник качения (d=20, D=42, В=12, r=1,0) |
1 |
|
107 |
Подшипник 107 |
1 |
|
205 |
Подшипник 205 |
2 |
|
8368 |
Подшипник качения (d=40, d1=78, D=78, D1=40,2, В=26, r=1,5) |
3 |
|
7517А |
Кольцо наружное подшипника 7517А ГОСТ 520-89 |
3 |
|
7815А |
Подшипник качения (d=75, D=135, В=45, С=35, Т=44, r=3, r1=1) |
|
