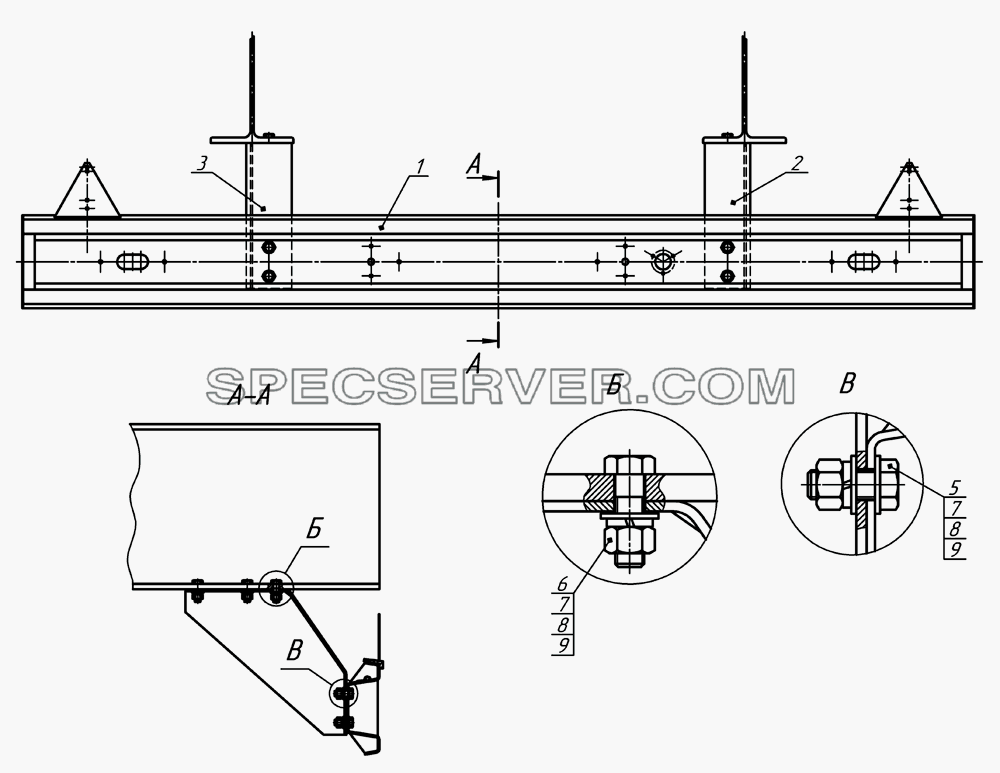

Запчасти: 93341-07-2804010 Установка заднего буфера для НефАЗа-93341-07 (08)

93341-07-2804010 Установка заднего буфера для НефАЗа-93341-07 (08) (список запасных частей)

93341-07-2804010 Установка заднего буфера для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 93341-2804020 Буфер
2 93341-07-2804040 Кронштейн буфера
3 93341-07-2804041 Кронштейн буфера
5 1/14083/21 Болт ТЕМ14х1,5-6gх35
6 1/13943/21 Болт М14х1,5-6gх45
7 1/21640/11 Гайка М14х1,5-6Н
8 1/05171/73 Шайба пружинная 14
9 1/05201/01 Шайба плоская 14х26

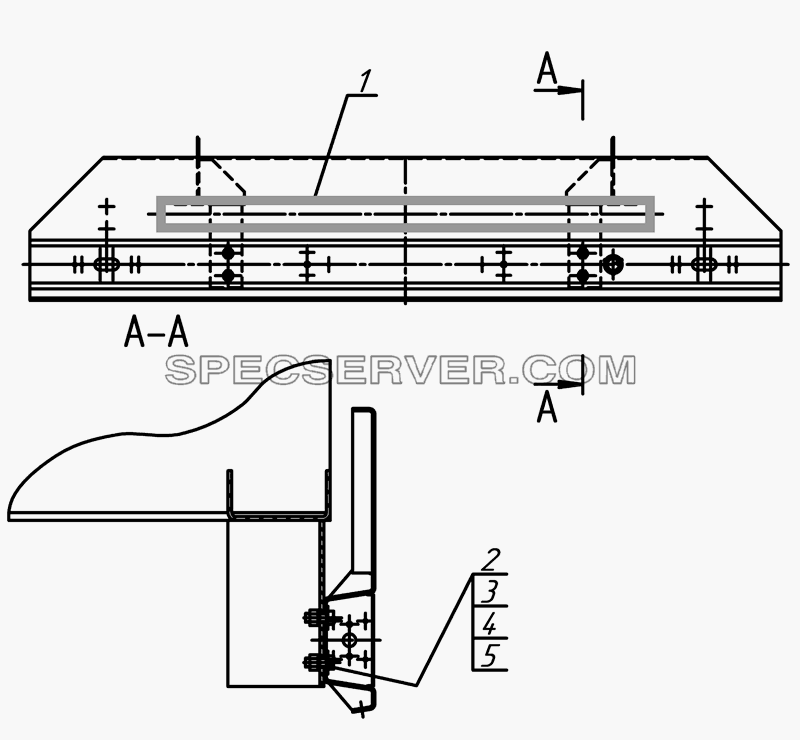

Запчасти: 93341-2804010-08 Установка заднего буфера для НефАЗа-93341-07 (08)

93341-2804010-08 Установка заднего буфера для НефАЗа-93341-07 (08) (список запасных частей)

93341-2804010-08 Установка заднего буфера для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 93341-2804020-08 Буфер
2 1/14083/21 Болт ТЕМ14х1,5-6gх35
3 1/07913/11 Гайка низкая М14х1,5-6Н
4 1/05171/73 Шайба пружинная 14
5 1/05201/01 Шайба плоская 14х26

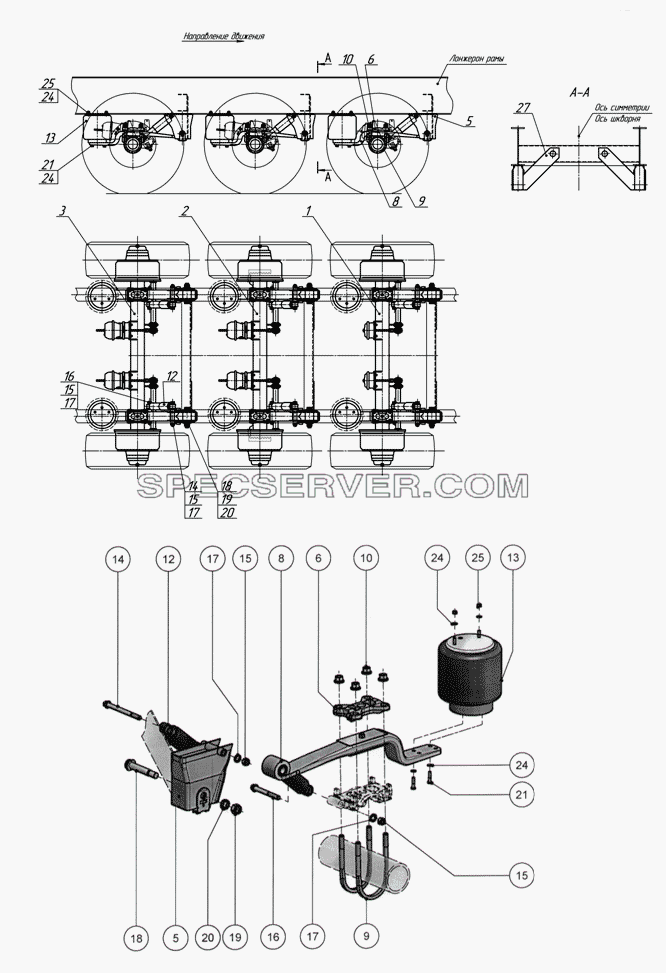

Запчасти: 93341-2900001-08 Установка подвески для НефАЗа-93341-07 (08)

93341-2900001-08 Установка подвески для НефАЗа-93341-07 (08) (список запасных частей)

93341-2900001-08 Установка подвески для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 93341-2410001-08 Ось с тормозными камерами (передняя)
2 93341-2410002-08 Ось с тормозными камерами (средняя с ротором и датчиком АБС)
3 93341-2410003-08 Ось с тормозными камерами задняя
5 UТ001А36А Кронштейн подвески
6 UТ005002А11К Накладка рессоры
8 F001А437НН75 Рессора (h=160 мм)
9 UВS22В002Р Стремянка (М22)
10 С281092 Гайка стремянки (М22х1,5)
12 D8А91-2643W Амортизатор
13 US07364F Сильфон подвески
14 С275128 Болт амортизатора верхний (М20х2х240 мм)
15 С330063 Гайка амортизатора (М20х2)
16 С275126 Болт амортизатора нижний (М20х2х175 мм)
17 С300951 Шайба амортизатора (20)
18 С401227D Болт рессоры (М27х2х186 мм)
19 С330092 Гайка рессоры (М27х2)
20 UТ009А09А Шайба рессоры (30х46х14 мм)
21 С267610 Болт крепления сильфона (М12х50 мм)
24 С301348 Шайба сильфона (12)
25 С330021 Гайка сильфона (М12х1,75)
27 93341-2912281-08 Ребро опоры

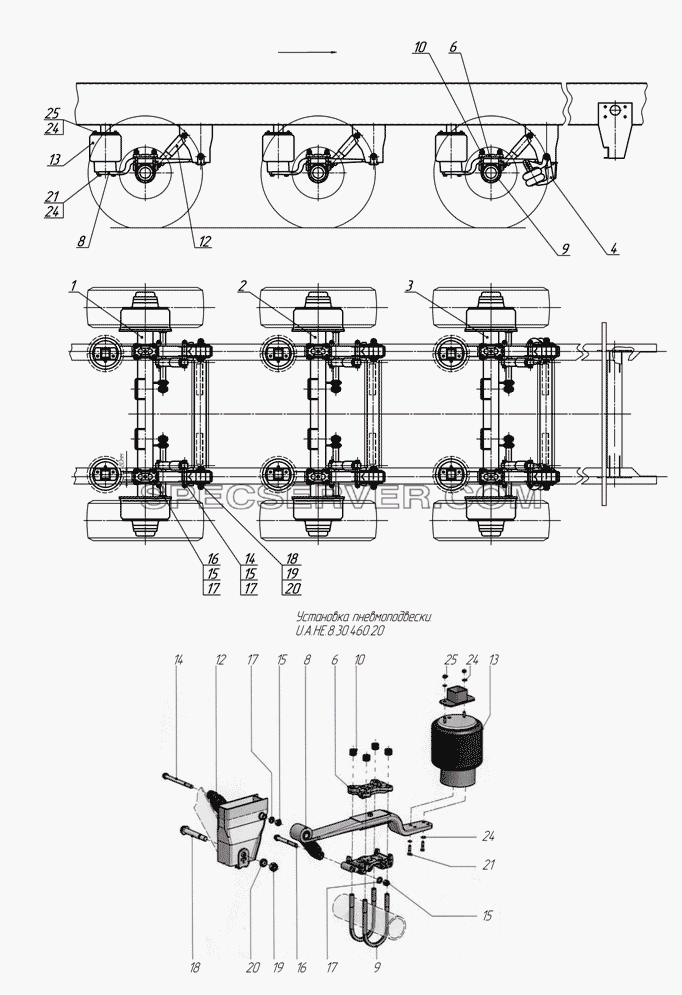

Запчасти: 93341-2900002-07 Установка подвески для НефАЗа-93341-07 (08)

93341-2900002-07 Установка подвески для НефАЗа-93341-07 (08) (список запасных частей)

93341-2900002-07 Установка подвески для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- U.А.НЕ.8.30.460.20 Пневмоподвеска
1 93341-07-2410001-01 Ось со ступицами и тормозами
2 93341-07-2410002-01 Ось со ступицами и тормозами
3 93341-07-2410003-01 Ось со ступицами и тормозами
4 93341-2900005-08 Подъемник оси
6 UТ005002А11К Накладка рессоры
8 F001А437НЕ75 Рессора (h=138 мм)
9 UВS22В002Р Стремянка (М22)
10 С281092 Гайка стремянки (М22х1,5)
12 D8А91-2643W Амортизатор
13 US07364F Сильфон подвески
14 С275128 Болт амортизатора верхний (М20х2х240 мм)
15 С330063 Гайка амортизатора (М20х2)
16 С275126 Болт амортизатора нижний (М20х2х175 мм)
17 С300951 Шайба амортизатора (20)
18 С401227D Болт рессоры (М27х2х186 мм)
19 С330092 Гайка рессоры (М27х2)
20 UТ009А09А Шайба рессоры (30х46х14 мм)
21 С267610 Болт крепления сильфона (М12х50 мм)
24 С301348 Шайба сильфона (12)
25 С330021 Гайка сильфона (М12х1,75)
Запчасти: 93341-2900002-08 Установка подвески (вариант с подъемником оси) для НефАЗа-93341-07 (08)

93341-2900002-08 Установка подвески (вариант с подъемником оси) для НефАЗа-93341-07 (08) (список запасных частей)

93341-2900002-08 Установка подвески (вариант с подъемником оси) для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 93341-2410001-08 Ось с тормозными камерами (передняя)
2 93341-2410002-08 Ось с тормозными камерами (средняя с ротором и датчиком АБС)
3 93341-2410003-08 Ось с тормозными камерами задняя
4 93341-2900005-08 Подъемник оси
5 UТ001А36А Кронштейн подвески
6 UТ005002А11К Накладка рессоры
8 F001А437НН75 Рессора (h=160 мм)
9 UВS22В002Р Стремянка (М22)
10 С281092 Гайка стремянки (М22х1,5)
12 D8А91-2643W Амортизатор
13 US07364F Сильфон подвески
14 С275128 Болт амортизатора верхний (М20х2х240 мм)
15 С330063 Гайка амортизатора (М20х2)
16 С275126 Болт амортизатора нижний (М20х2х175 мм)
17 С300951 Шайба амортизатора (20)
18 С401227D Болт рессоры (М27х2х186 мм)
19 С330092 Гайка рессоры (М27х2)
20 UТ009А09А Шайба рессоры (30х46х14 мм)
21 С267610 Болт крепления сильфона (М12х50 мм)
24 С301348 Шайба сильфона (12)
25 С330021 Гайка сильфона (М12х1,75)
30 1337003601 Защитная крышка (SАF)
31 1094003701 Распорное кольцо (SАF)
32 4388032500 Счетчик пробега оси (SАF Хубадометр)

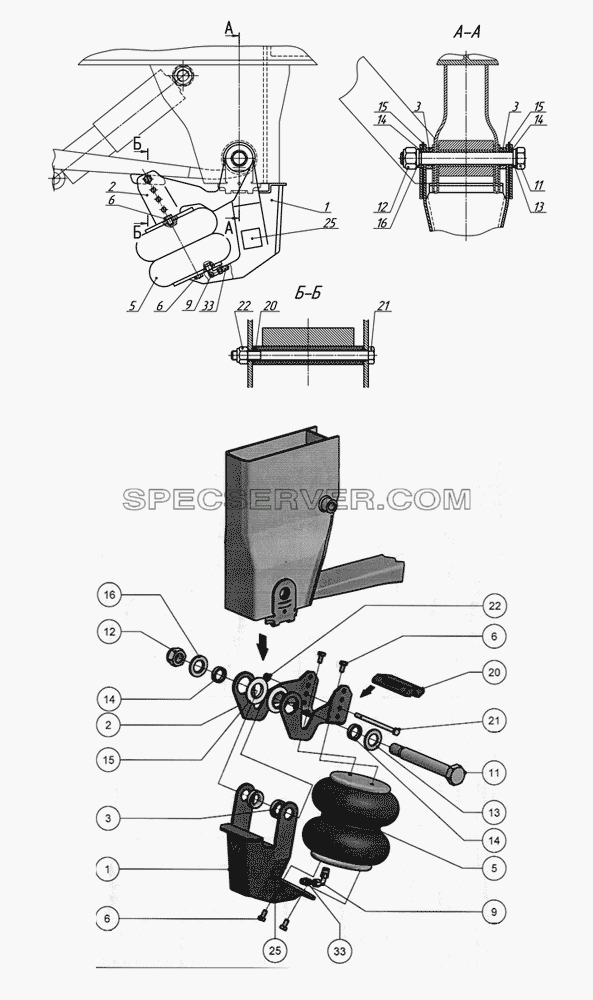

93341-2900005-08 Подъемник оси для НефАЗа-93341-07 (08) (список запасных частей)

93341-2900005-08 Подъемник оси для НефАЗа-93341-07 (08) (список запасных частей)

93341-2900005-08 Подъемник оси для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- А45(АL-456)UR700092КН Подъемник оси
1 UТ016001А28К Кронштейн опоры
2 UТ016001А44К Кронштейн подъемника
3 UТ009А09А Шайба рессоры (30х46х14 мм)
5 US06910F Сильфон подъёмника
6 С267394S Болт (М10х20)
9 UW0031091013 Угольник
11 С4010440 Болт рессоры (М27х2х245)
12 С330092 Гайка рессоры (М27х2)
13 С300874 Шайба (30)
14 UТ999002А03А Кольцо (31х40)
15 UТ999002А27А Шайба (нейлон 40х70)
16 С300658Z Шайба (27)
20 UТ999002А14С Опора
21 С270448 Болт опоры (М10х160)
22 С330011 Гайка (М10х1,5)
25 UТ991001А29А Наклейка
33 UWА680 Переходник
