ROCKINGER RO-57 Направляющие втулки, Подшипниковый узел. Руководство - часть 3





57

[14]

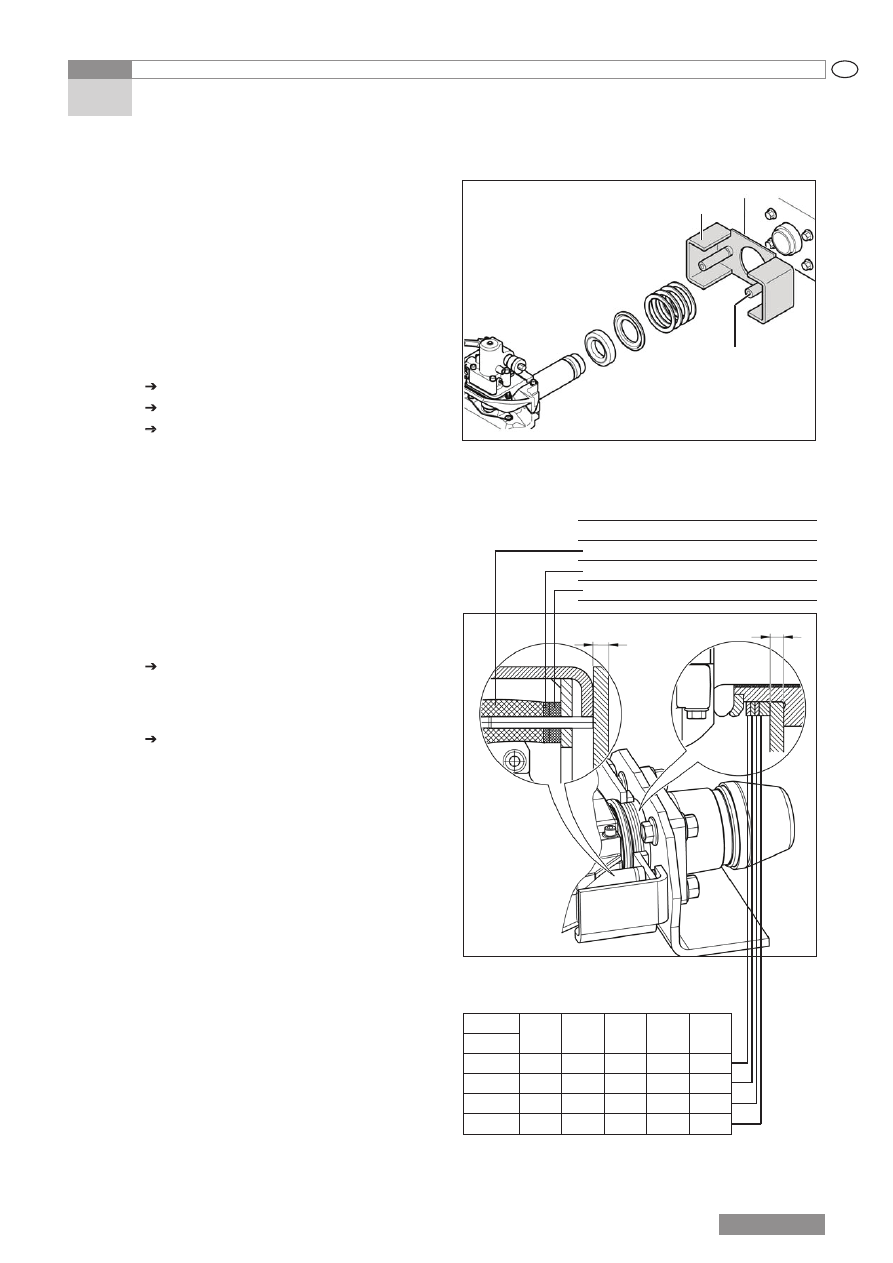

A Боковой упор



B Распорные детали

Боковой упор и распорные

детали

(лишь в случае исполнения с

боковым упором)

Предпосылки

–  Сцепное устройство демонтировано.

Демонтаж

Снять вперед сцепное устройство.

Снять боковой упор [14A].

Заменить распорные детали [14B] в

случае, если:

–  имеется продольный люфт у бокового

упора или

–  на распорных деталях видны трещины

или другие повреждения.

Монтаж
Монтаж производится в обратной
последовательности. При этом следует
обратить особое внимание на следующие
операции.

Выбрать распорные детали [15A,

B, C] и распорные кольца [15D] в

зависимости от толщины поперечины

[15T] рамы транспортного средства.

Учесть положения Руководства по

монтажу тягово-сцепного устройства.

www.jost-world.com

2.6 Подшипниковый узел

2 Работы по ремонту

[15]

B

A

T в мм

13-15 16-19 20-23



24-27



28 -



D в мм

4

X

X

X

-

-

4

X

X

-

-

X

4

X

    -

-

-

X

10

X

X

X

X

-

T

T

T в мм

13 - 17

18 - 23

23 -

C

X

X

X

A (5)

X

-

-

B (10)

X

X

-

RUS

















57

[16]

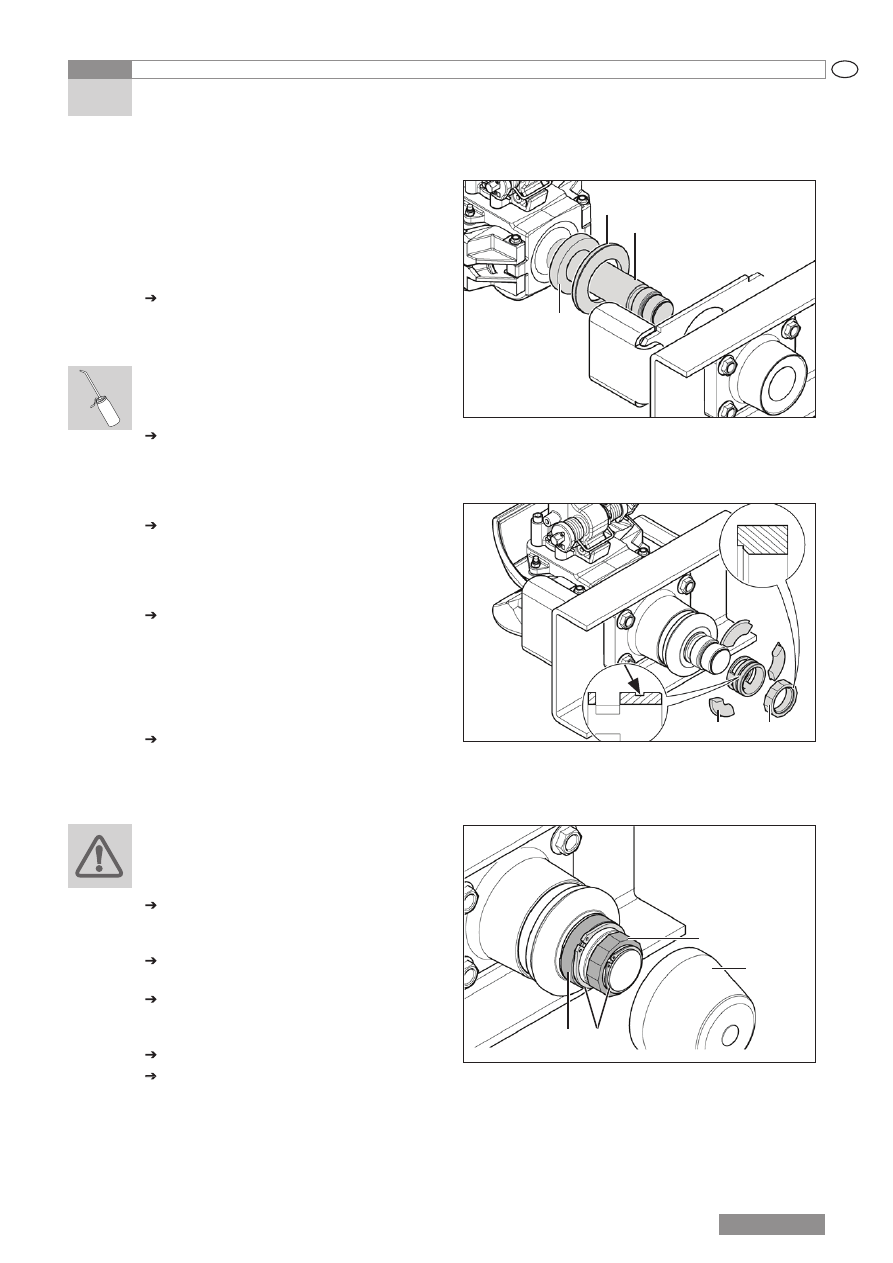

A Стержень тяги



B Колпак резинового упругого элемента



C Передний резиновый элемент

Монтаж сцепного устройства

Монтаж производится в обратной
последовательности. При этом следует
обратить особое внимание на следующие
операции.

Стержень [16A], тяги, сегменты [17C],

поверхность давления и резьбу

стяжной гайки [36B] смазать медной

пастой.

СМАЗОЧНЫЙ МАТЕРИАЛ
–  Медная паста (roe 96 039)

Резиновый упругий элемент [16C]

и колпак [16B] упругого элемента

осторожно ввести в подшипник.

Избежать повреждения торцов втулок

подшипника.

Учесть правильное положение

установки крепежного кольца.

Выточка для стопорного кольца

обращена назад [обозначена

стрелкой, см. 17A].

Перед монтажом сегментов: сначала

навинтить стяжную гайку [17B] так,

чтобы шлицы крепежного кольца

совпали с канавкой на тяге. Учесть

правильное положение установки

стяжной гайки: установить с выточкой

вперед [17B]

Установить смазанные сегменты.

Учесть правильное положение их

установки: большой диаметр обращен

вперед [17C]

ПРЕДУПРЕЖДЕНИЕ!
Существует опасность аварии в
результате незаблокированности
сцепного устройства!

Прежде чем надвинуть запорное

кольцо [18a] проверить наличие всех

3 сегментов в крепежном кольце.

Надвинуть запорное кольцо [18A],

установить стопорные кольца [18B].

Навинтить стяжную гайку [18C]

обратно до упора в заднее стопорное

кольцо.

Установить колпак [18D].

Прежде чем присоединить кабель для

соединения устройства с корпусом,

очистить место контактирования.

В случае необходимости удалить

ржавчину.

2.7 Подшипниковый узел

2 Работы по ремонту

[17]

A Крепежное кольцо



B Стяжная гайка



C Сегменты

[18]

A Запорное кольцо



B Стопорные кольца



C Натяжная гайка



D Колпак

C

A

B

A B

C

A

B

C

D
