122

*Реверсивный радар

При помощи датчиков,
установленных в задней части,
реверсивный радар
обнаруживает препятствие
позади автомобиля и передает
на панель звуковой сигнал,
сообщая водителю примерное
расстояние до препятствия.

Для

включения

данной

системы  парковки  установите  ключ
зажигания  в  положение  ON,  рычаг
переключения  скоростей  –  в  положение
R (задний ход).

При включении передачи заднего хода: 1)
комбинация  приборов  издает  краткий
звуковой  сигнал  (1  сек),  и  однократный звуковой  сигнал  через  0,5  сек.,  что  свидетельствует о

Датчики

реверсивного

радара:  3  или  4  шт.  (в
зависимости  от  ширины
автомобиля)

A



123

надлежащей работе реверсивного радара; 2) если комбинация приборов издает звуковой сигнал
(1  сек),  а  через  1,5  секунды  –  3  звуковых  сигнала,  это  свидетельствует  о  неисправности
реверсивного радара и необходимости проверки соединения датчиков.

Путем  подачи  звуковых  оповещений  система  предупреждает  водителя  о  расстоянии  между
автомобилем и препятствием.

При  достижении  расстояния  А,  система  подает  звуковой  сигнал;  чем  меньше  расстояние  до
препятствия, тем чаще звучит сигнал:

A >1,8 м, звуковой сигнал отсутствует;

A: 0,8-1,8 м, звуковой сигнал со следующей частотой - БИП, …. БИП, … БИП…;

A: 0,5-0,8 м, звуковой сигнал со следующей частотой - БИП, .. БИП, .. БИП;

A: <0,5 м, непрерывный звуковой сигнал (зуммер).

Радар может работать ненадлежащим образом при следующих обстоятельствах:

● Лед, снег или посторонний предмет на поверхности датчика;

● Длительная стоянка автомобиля в условиях слишком высоких/низких температур;

● При движении по неровным или гравийным дорогам или участкам с высокой травой;



124

●  Звуковой  сигнал  других  автомобилей,  шум  мотоциклетного  двигателя,  прочие
ультразвуковые устройства в непосредственной близости от датчиков;

● При движении в ливень, при попадании капель дождя на датчики;

● При нахождении рядом с двусторонней рацией или рядом с перилами;

● При движении на крутом спуске;

● При закрывании датчика рукой;

● При слишком малом расстоянии до предмета во время движения;

● При выбитом датчике;

Система может не срабатывать, если рядом с датчиком находятся следующие предметы:

● Электрический провод, трос или мелкие предметы;

● Предметы, поглощающие волны, например – вата, снег;

● Предметы малого размера;

● Предметы, имеющие острые углы;

● Высокие предметы с выступающей передней частью;



125

Обратитесь  для  проведения  проверки  в  авторизованную  мастерскую,  работающую  с
маркой Юджин, в следующих случаях:

● Повреждение или деформация бампера;

● Отсутствие звукового сигнала.

Внимание:  наличие  реверсивного  радара  не  снимает  с  водителя  ответственность  за
неосторожное вождение!

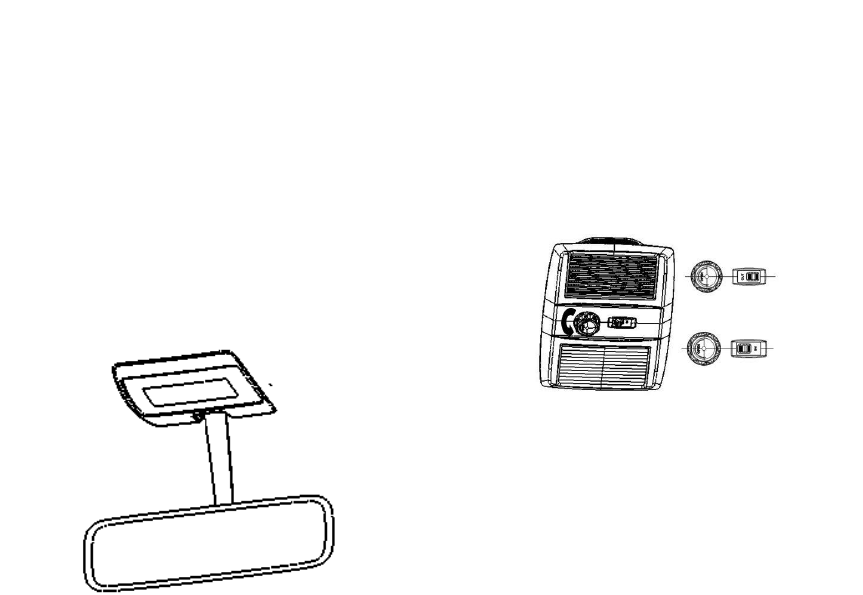

Вентиляция водительской кабины

Если  Вы  ощущаете  застой  воздуха  внутри  кабины,  или
отсутствие  притока  воздуха,  включите  устройство
вентиляции  для  притока  свежего  воздуха  снаружи

автомобиля.

Используйте  ручку
регулятора  системы
вентиляции  для  управления  потоком  воздуха  или  для
закрытия устройства вентиляции.



Увеличить поток

Уменьшить поток
