To  facilitate  the  system  check,  check  the  service
data output with the M.U.T.-III.

NOTE:

For diagnostic items, service data output

items, and check method, refer to the Service
Manual.

17b-6

AUTO-CRUISE CONTROL SYSTEM

CONSTRUCTION AND OPERATION

GROUP 17c

EMISSION CONTROL

CONTENTS

GENERAL INFORMATION............

17c-2

CRANKCASE VENTILATION SYSTEM
...............................

17c-4

EVAPORATIVE EMISSION CONTROL SYSTEM
...............................

17c-5

EXHAUST GAS RECIRCULATION (EGR)
SYSTEM.........................

17c-7

EMISSION REDUCTION SYSTEMS.....

17c-9

17c-1

GENERAL INFORMATION

M21701000001USA0000010000

The  following  changes  have  been  made  to  the
controls  of  the  3.8L  engine  provided  on  the
OUTLANDER.

Improvement / Additions

Remark

Addition of HC trap catalytic converter <California> HC decrease

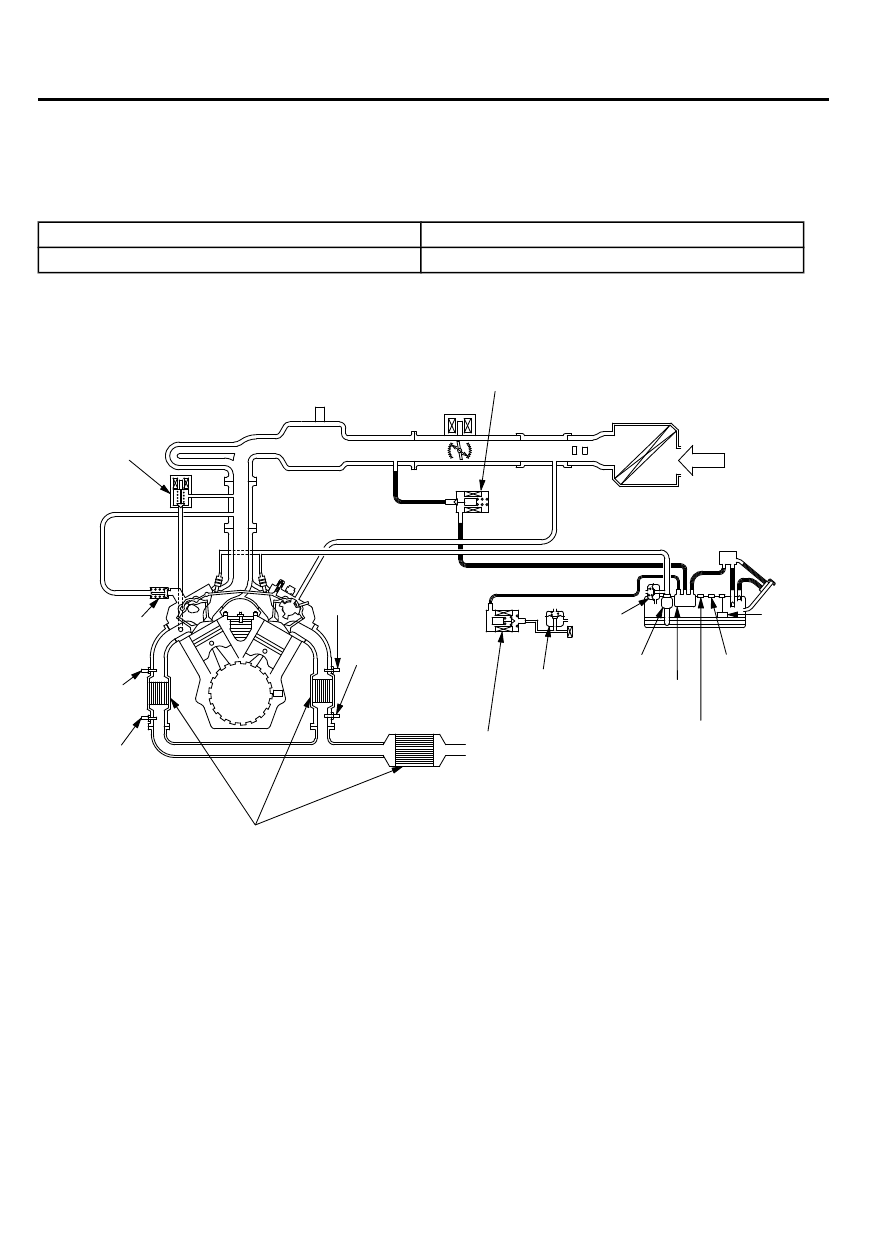

SYSTEM CONFIGURATION DIAGRAM

<Except for California>

ZK602751

Fuel tank
temperature
sensor

Fuel tank

Fuel level
sensor

Fuel pump

Evaporative
emission
canister

Three-way catalytic converter

EGR valve
(stepper motor)

Positive crankcase
ventilation valve

Right bank
heated oxygen
sensor (front)

Left bank heated
oxygen sensor (front)

Left bank heated
oxygen sensor (rear)

Right bank
heated oxygen
sensor (rear)

Fuel tank
differential
pressure
sensor

Fuel
pressure
regulator

AA00

Evaporative
emission
ventilation
solenoid

Evaporative emission
purge solenoid

Evaporative
emission
ventilation
valve

17c-2

EMISSION CONTROL

GENERAL INFORMATION

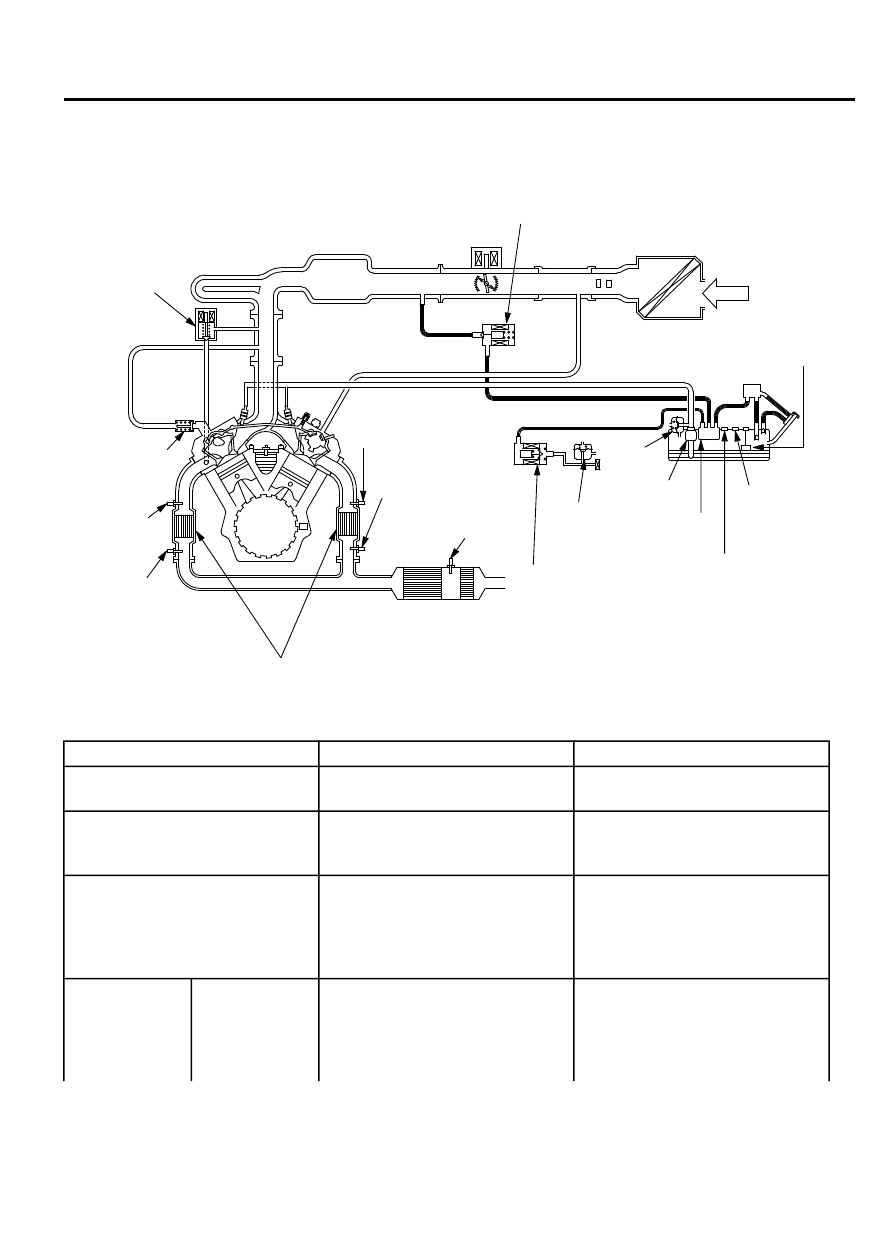

<California>

ZK602757

Fuel tank
temperature
sensor

Fuel pump

Evaporative
emission
canister

Three-way catalytic converter

HC trap catalytic
converter

Center exhaust pipe
heated oxygen sensor

EGR valve
(stepper motor)

Positive crankcase
ventilation valve

Right bank
heated oxygen
sensor (front)

Left bank heated
oxygen sensor (front)

Left bank heated
oxygen sensor (rear)

Right bank
heated oxygen
sensor (rear)

Fuel level
sensor

Fuel tank

Fuel tank
differential
pressure
sensor

Fuel
pressure
regulator

AA00

Evaporative
emission
ventilation
solenoid

Evaporative emission
purge solenoid

Evaporative
emission
ventilation
valve

Exhaust gas cleaning devices list

System

Objective / Function

Composition parts

Crankcase ventilation system

HC decrease
Re-combustion of blow-by gas.

Positive  crankcase  ventilation
valve

Evaporative  emission  control
system

HC decrease
Re-combustion of fuel vapor gas.

Canister

Evaporative  emission  purge
solenoid

Exhaust  gas  recirculation  (EGR)
system

NOx decrease
Reduce  NOx  generation  by
controlling EGR volume according
to engine warm-up condition and
driving conditions.

EGR valve

Emission
reduction
systems

Air-fuel

 ratio

feedback
control

Decrease of CO, HC and NOx

ECM

Mass airflow sensor

Injector

Heated oxygen sensor

Crankshaft position sensor etc.

EMISSION CONTROL

17c-3

GENERAL INFORMATION
