WINDSHIELD WIPER AND WASHER

EXTERIOR

51-23

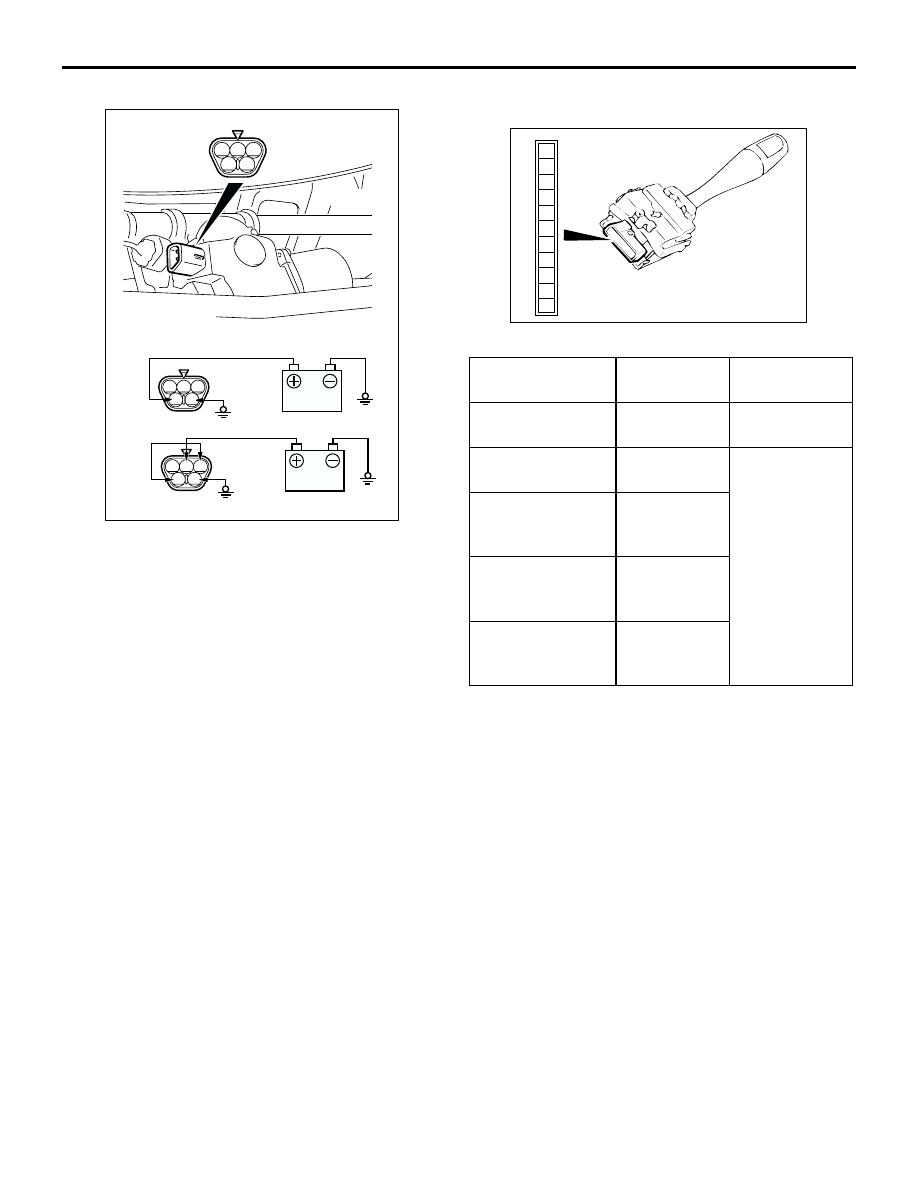

Wiper motor at stop position operation

1. Connect the battery to the windshield wiper motor

as shown in the illustration (A).

2. Run the windshield wiper motor at low speed,

then disconnect the battery in the middle of the
motor turning and check to see that the motor
stops.

3. As shown in the illustration (B), connect the

terminals of the windshield wiper motor
connectors.

4. Check to see that the windshield wiper motor runs

at low speed and then stops at the automatic stop
position.

WINDSHIELD WIPER SWITCH CHECK
<L.H.DRIVE VEHICLE>

Check continuity between the switch terminals.

 <R.H.DRIVE VEHICLE>
NOTE: The windshield wiper switch is integrated in
the column-ECU, so can not be checked as an
individual part. However, its operation can be
checked by the input signal check.

.

•

Not using SWS monitor: Refer to GROUP 54B,
SWS Diagnosis

P.54B-15

.

•

Using SWS monitor: Refer to GROUP 54C, SWS
Diagnosis

P.54C-29

.

AC200895

1

4

2

3

5

1

4

2

3

5

1

4

2

3

5

Stop position check

(B) Automatical stop

(A) Low speed

AB

Switch position

Tester
connection

Specified
condition

OFF

6

−

 11, 6

−

 10,

6

−

 9, 6

−

 8

Open circuit

Windshield mist
wiper switch

6

−

 11

Less than 2
ohms

Windshield
intermittent wiper
switch

6

−

 10

Windshield
low-speed wiper
switch

6

−

 9

Windshield
high-speed wiper
switch

6

−

 8

1

6

8

11

10

9

7

5

4

3

2

AC000417

WINDSHIELD WIPER AND WASHER

EXTERIOR

51-24

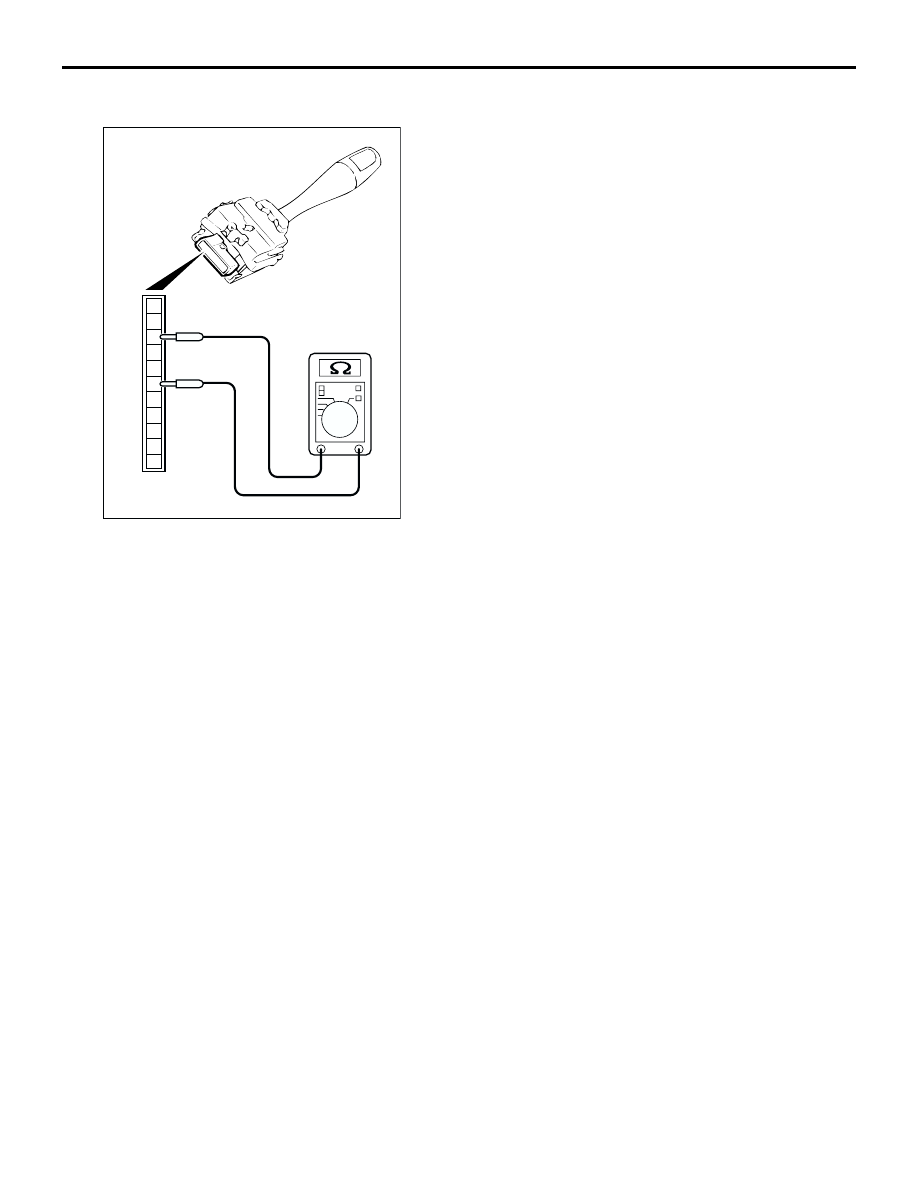

WINDSHIELD INTERMITTENT WIPER VOLUME
CHECK <L.H.DRIVE VEHICLE>

Check that the resistance varies between 0 and 1
when the windshield intermittent volume is turned
from FAST to SLOW by after measuring resistance
between connector terminals 3 and 6 at the column
switch.

 <R.H.DRIVE VEHICLE>
NOTE: The windshield wiper switch is integrated in
the column-ECU, so can not be checked as an
individual part. However, its operation can be
checked by the input signal check.

.

•

Not using SWS monitor: Refer to GROUP 54B,
SWS Diagnosis

P.54B-15

.

•

Using SWS monitor: Refer to GROUP 54C, SWS
Diagnosis

P.54C-29

.

1

6

8

11

10

9

7

5

4

3

2

AC201004

WINDSHIELD WIPER AND WASHER

EXTERIOR

51-25

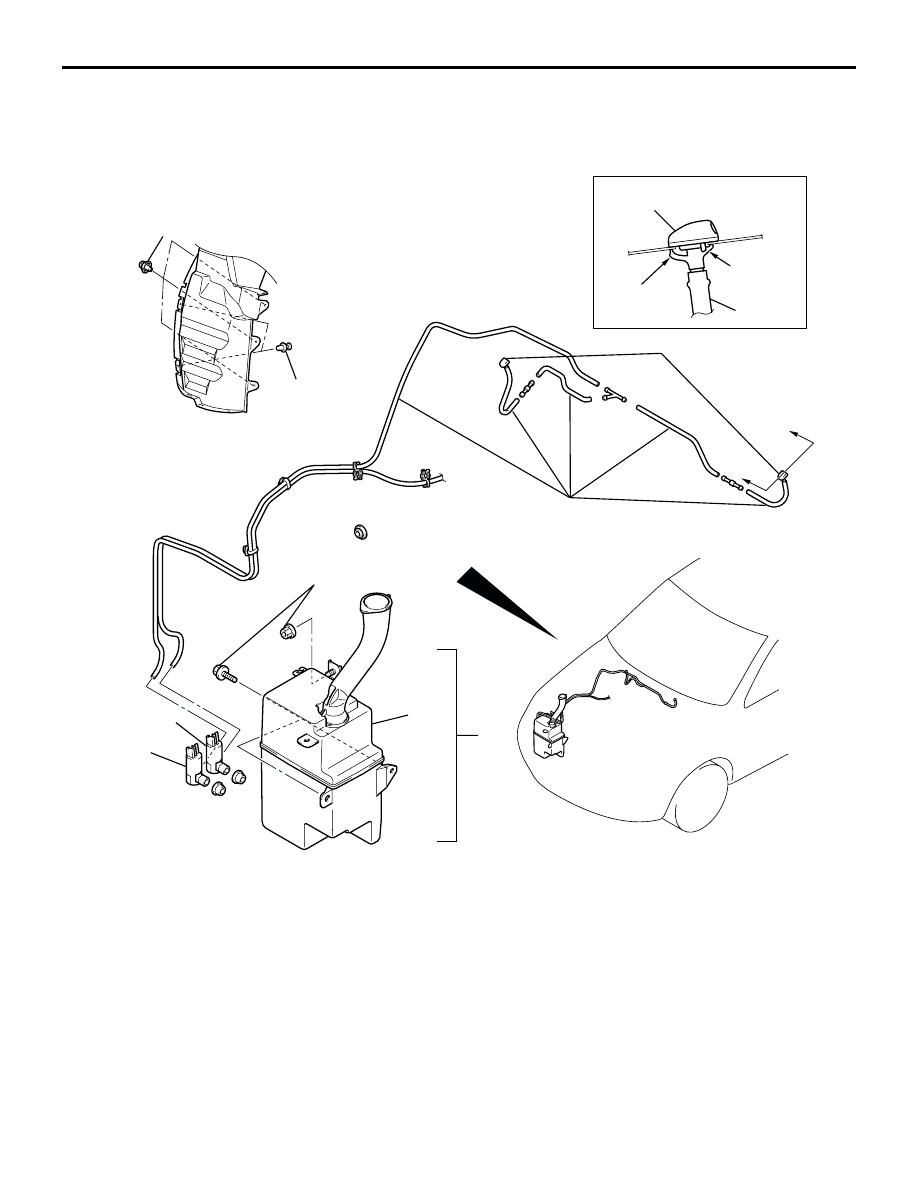

WINDSHIELD WASHER

REMOVAL AND INSTALLATION

M1511008200236

AC200400

Section A – A

1

1

2

2

3

3

4

5

6

7

Claw

Claw

A

A

5.0 ± 1.0 N·m

AB

Windshield washer nozzle removal
steps

•

Connection of windshield washer
hose

1. Windshield washer nozzle
Washer hose removal steps
2. Front splash shield (LH) mounting clip

•

Connection of windshield washer
nozzle

3. Windshield washer hose

Washer tank removal steps

•

Front under cover (RH) (Refer to

P.51-19

).

2. Front splash shield (RH) mounting

clip

•

Connection of front washer hose and
rear washer hose

4. Washer tank assembly
5. Windshield washer motor

•

Head lamp washer motor (Refer to

P.51-44

).

6. Rear washer motor
7. Washer tank

WINDSHIELD WIPER AND WASHER

EXTERIOR

51-26

NOTE: For removal and installation of the wiper and
washer switch, refer to GROUP 54A, Column switch

P.54A-94

.

INSPECTION

M1511008300170

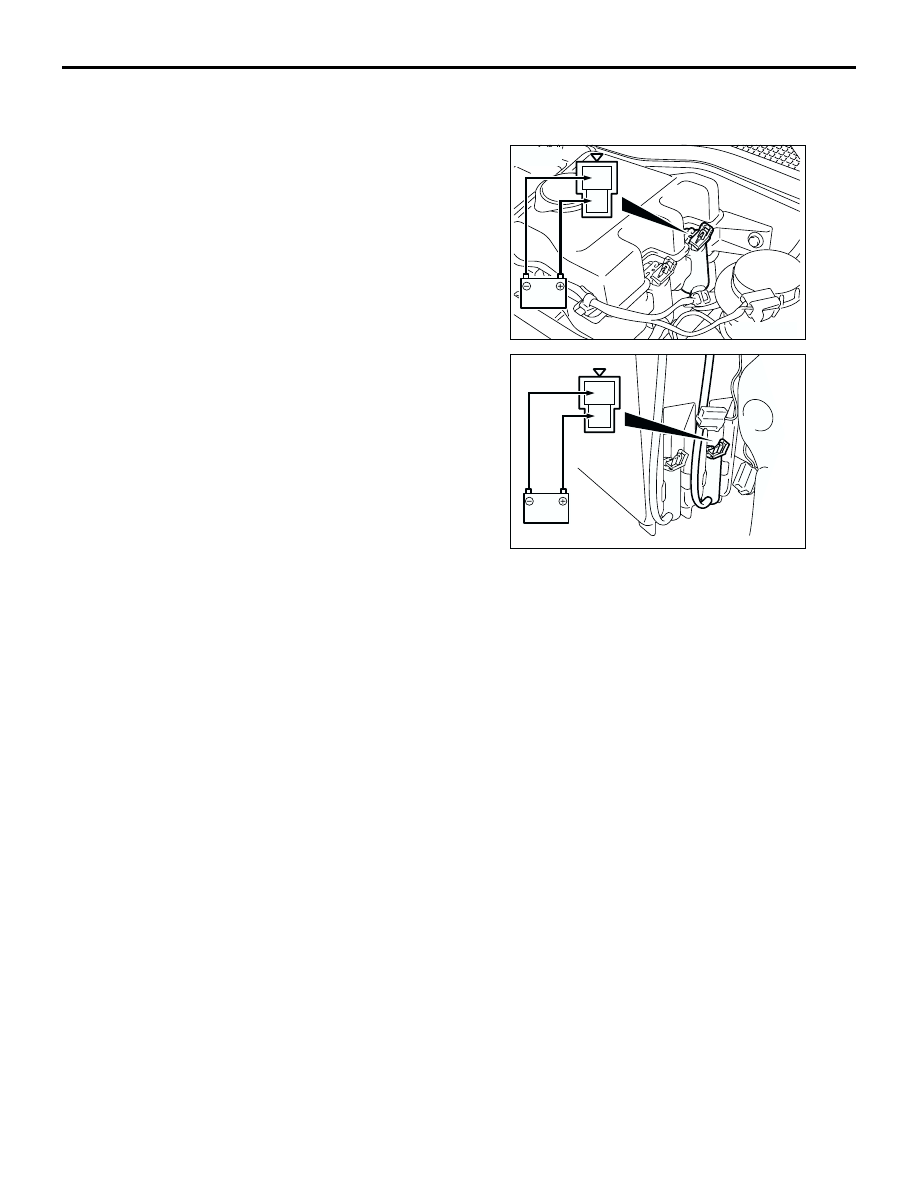

WINDSHIELD WASHER MOTOR CHECK

1. Remove the washer tank assembly with the

washer hose attached. Then fill the washer tank
with water.

2. Check to see that the water is vigorously sprayed

when connecting the positive battery terminal to
terminal number 2 and terminal number 1 to the
negative battery terminal.

Washer motor removal steps

•

Front under cover (LH) (Refer to

P.51-19

).

•

Connection of front washer hose and
rear washer hose

5. Windshield washer motor
6. Rear washer motor

1

2

AC102971

<2000>

AC102971AB

1

2

AC107604 AB

<2400>
