Mitsubishi Outlander (2003+). Manual - part 231

27A-1

GROUP 27A

REAR AXLE <2WD>

CONTENTS

GENERAL INFORMATION . . . . . . . .

27A-2

SERVICE SPECIFICATIONS. . . . . . .

27A-2

SEALANT. . . . . . . . . . . . . . . . . . . . . .

27A-2

SPECIAL TOOLS. . . . . . . . . . . . . . . .

27A-3

ON-VEHICLE SERVICE . . . . . . . . . . .

27A-4

WHEEL BEARING AXIAL PLAY CHECK . .

27A-4

REAR HUB ROTARY-SLIDING RESISTANCE
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27A-4

HUB BOLT REPLACEMENT. . . . . . . . . . . .

27A-4

REAR AXLE HUB ASSEMBLY  . . . . .

27A-5

REMOVAL AND INSTALLATION . . . . . . . .

27A-5

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

27A-6

GENERAL INFORMATION

REAR AXLE <2WD>

27A-2

GENERAL INFORMATION

M1271000100348

The rear axle has the following features:

•

The wheel bearing is a unit ball bearing
(double-row angular contact ball bearing) which
incorporates the oil seals and is highly resistant
to a thrust load.

•

ABS rotor for detecting the wheel speeds is
press-fitted to the rear hub in vehicles with ABS.

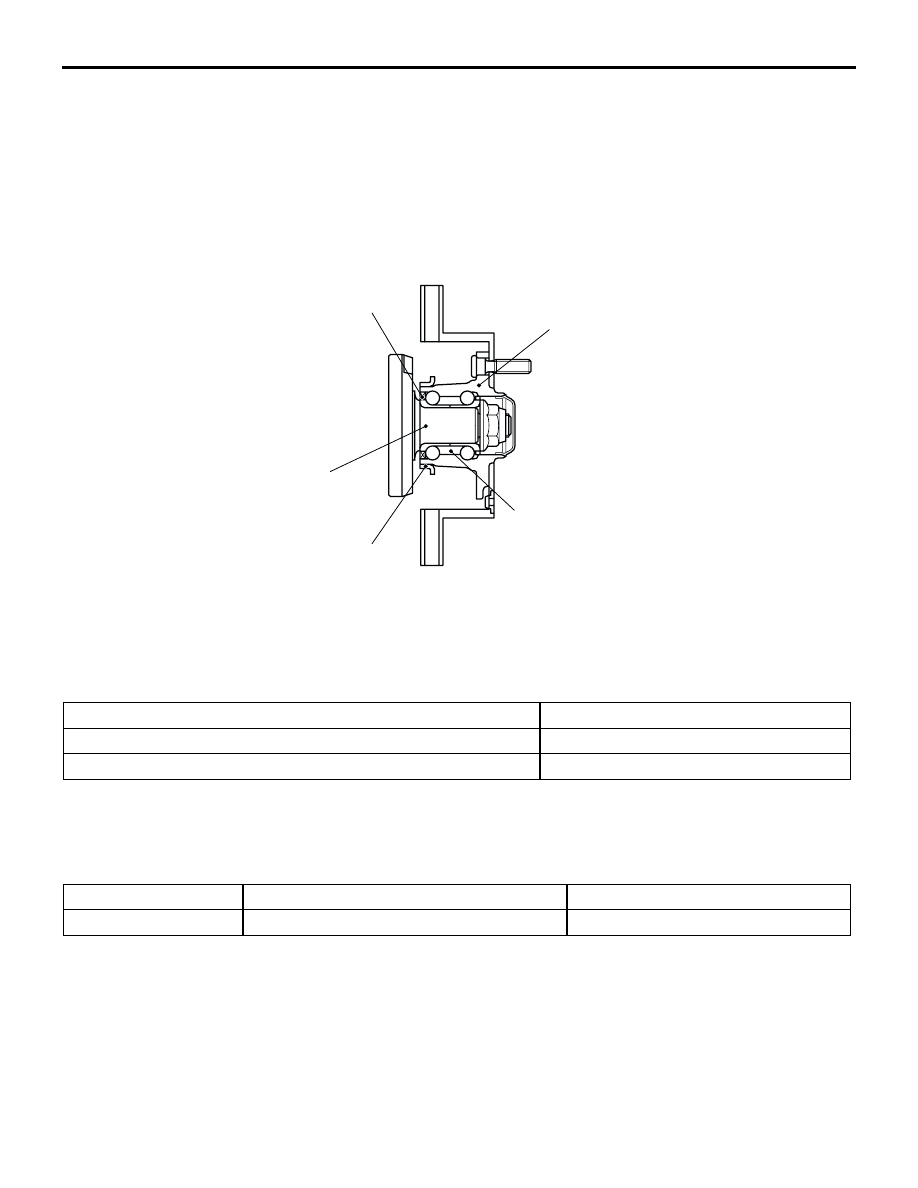

CONSTRUCTION DIAGRAM

SERVICE SPECIFICATIONS

M1271000300427

SEALANT

M1271000500249

AC300617AB

Rear hub

Oil seal

Wheel bearing

ABS rotor

Trailing arm spindle

Item

Limit

Wheel bearing axial play mm

0.05

Rear hub rotary-sliding resistance N

19

Item

Specified sealant

Remark

Hub cap

3M ATD Part No.8663 or equivalent

Semi-drying sealant

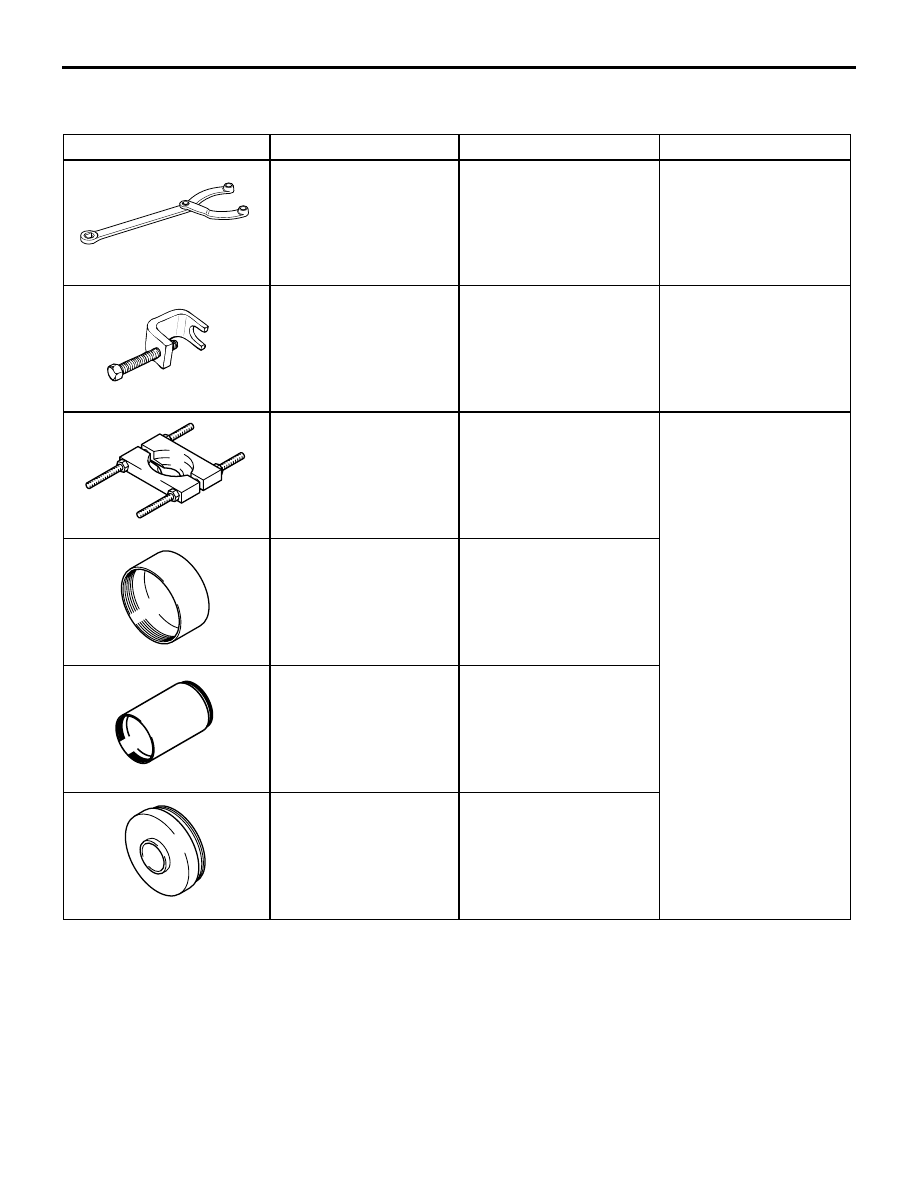

SPECIAL TOOLS

REAR AXLE <2WD>

27A-3

SPECIAL TOOLS

M1271000600439

Tool

Number

Name

Use

MB990767

End yoke holder

Hub fixing

MB991618

Hub bolt remover

Hub bolt removal

MD998801

Remover

Removal of ABS rotor

MD998812

Installer cap

MD998813

Installer 100

MD998815

Installer adapter

B990767

MB991618

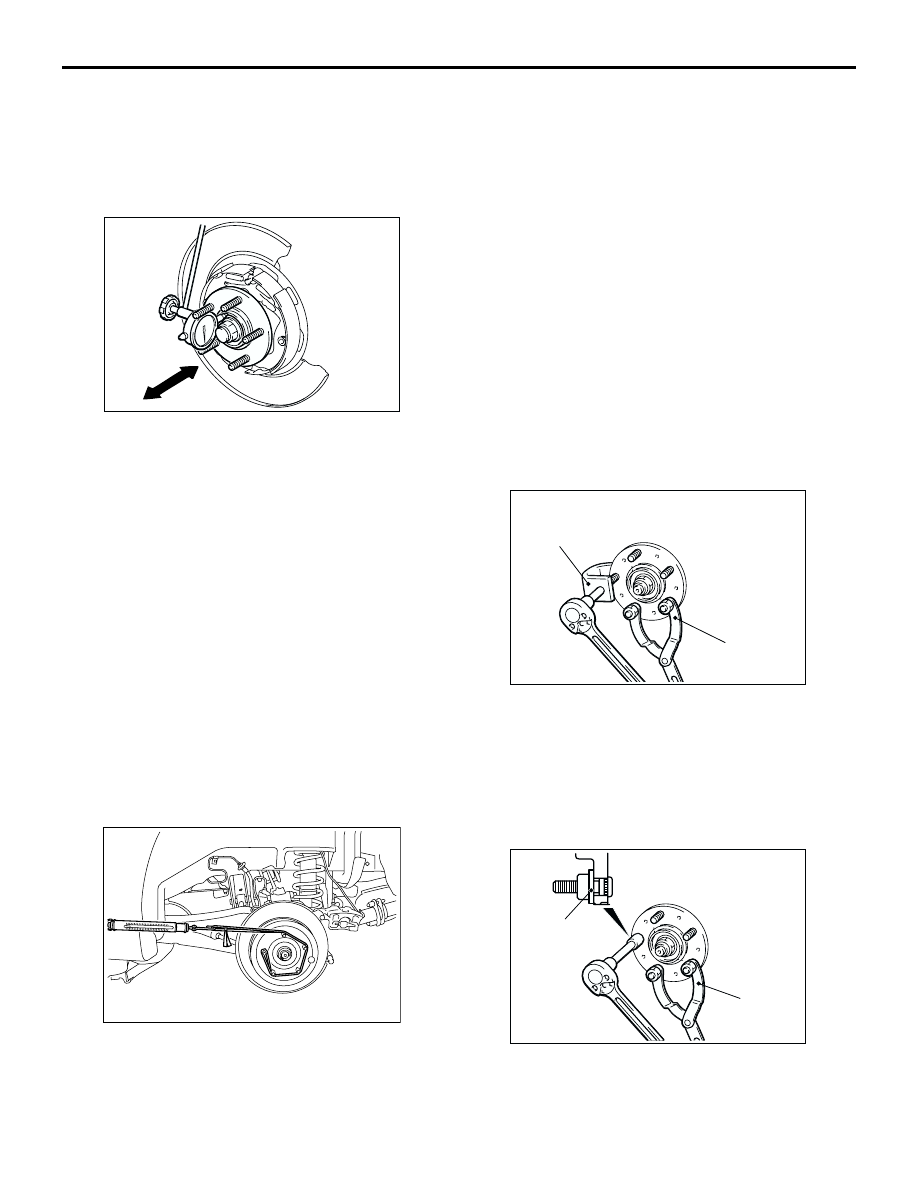

ON-VEHICLE SERVICE

REAR AXLE <2WD>

27A-4

ON-VEHICLE SERVICE

WHEEL BEARING AXIAL PLAY CHECK

M1271000900377

1. Remove the caliper assembly, and suspend the

caliper assembly with a wire and remove the
brake disc.

2. Check the bearing's axial play. Place a dial gauge

against the hub surface; then move the hub in the
axial direction and check whether or not there is
axial play.

Limit: 0.05 mm

3. If the play exceeds the limit, the self-locking nut

should be tightened to the specified torque and
check the axial play again.

Tightening torque: 175

±

 25 N

⋅

m

4. Replace the rear hub assembly if an adjustment

cannot be made to within the limit.

REAR HUB ROTARY-SLIDING
RESISTANCE CHECK

M1271001100222

1. Remove the caliper assembly, and suspend the

caliper assembly with a wire and remove the
brake disc.

2. Turn the hub a few times to seat the bearing.

3. Wind a rope around the hub bolt and turn the hub

by pulling at a 90

°

 angle with a spring balance.

Measure to determine whether or not the
rotary-sliding resistance of the rear hub is at the
limit value.

Limit: 19 N

4. If limit value is exceeded, loosen the self-locking

nut and then tighten it to the specified torque and
check the rear hub rotary sliding resistance again.

Tightening torque: 175

±

 25 N

⋅

m

5. Replace the rear hub assembly if an adjustment

cannot be made to within the limit.

HUB BOLT REPLACEMENT

M1271001000214

1. Remove the caliper assembly, and suspend the

caliper assembly with a wire and remove the
brake disc.

2. Use the following special tools to remove the hub

bolts.

•

End yoke holder (MB990767)

•

Hub bolt remover (MB991618)

NOTE: To retain a space for removing the hub
bolts, remove them near the retainer spring
mounting position.

3. Install the plain washer to the new hub bolt, and

install the bolt with a nut.

AC206092AC

AC201814

AC301662

MB990767

MB991618

AB

AC301663

MB990767

AB

Plain
washer
