BATTERY

TSB Revision

CHASSIS ELECTRICAL

54-5

BATTERY

ON-VEHICLE SERVICE

BATTERY CHECK

M1541001000319

WARNING

Battery posts, terminals and related accessories con-
tain lead and lead compounds. WASH HANDS AFTER
HANDLING.

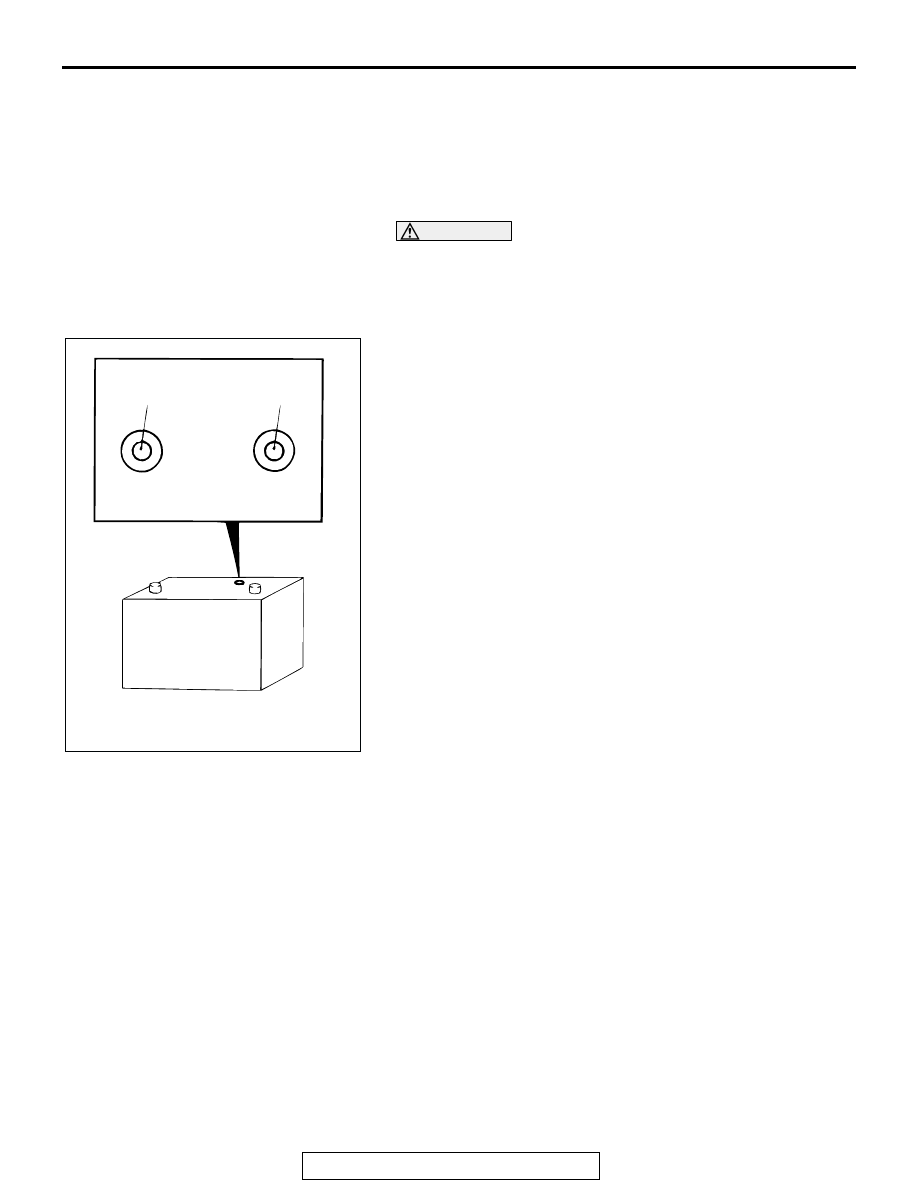

BATTERY VISUAL INSPECTION (1)

The battery contains a visual test indicator which gives a blue
signal when an adequate charge level exists, and a white sig-
nal when charging is required.

AC002728 AB

INDICATOR

BLUE

CHARGING
NECESSARY

GOOD
CONDITION

WHITE

BATTERY

TSB Revision

CHASSIS ELECTRICAL

54-6

BATTERY VISUAL INSPECTION (2)

Make sure ignition switch is in "LOCK" (OFF) position and all
battery fed accessories are OFF.
1. Disconnect the negative cable from battery before

disconnecting the positive cable.

WARNING

Care should be taken in the event battery case is
cracked or leaking to protect hands from the electro-
lyte. A suitable pair of rubber gloves (not the house-
hold type) should be worn when removing battery by
hand.

2. Remove the battery from the vehicle.
3. Inspect battery carrier for damage caused by loss of acid

from battery. If acid damage is present, it is necessary to
clean area with a solution of clean warm water and baking
soda. Scrub area with a stiff bristle brush. Wipe clean with a
cloth moistened with ammonia or baking soda in water.

4. Clean the battery, especially the top with same solutions as

described in step 3.

5. Inspect the battery case and cover for cracks. If cracks are

present, battery must be replaced.

6. Clean the battery post with a suitable battery post cleaning

tool.

7. Clean the inside surfaces of the terminal clamps with a

suitable battery terminal cleaning tool. Replace damaged or
frayed cables and broken terminal clamps.

8. Install the battery in the vehicle.
9. Connect the positive and negative cables to the battery in

the order of mention.

10.Tighten the clamp nut securely.

BATTERY CHARGING

M1541001100576

WARNING

When batteries are being charged, an explosive gas forms beneath the cover of each cell. Do
not smoke near batteries on charge or which have recently been charged. Do not break live
circuits at the terminals of the batteries on charge. A spark will occur where the live circuit is
broken. Keep all open flames away from the battery.

Battery electrolyte temperature may temporarily be allowed to rise to 55

°C (131°F). Increase of electrolyte

temperature above 55

°C (131°F) is harmful to the battery, causing deformation of battery cell, decrease in

life of battery, etc.
