DOOR

TSB Revision

BODY

42-135

Required Special Tool:

• MB990784: Ornament Remover

REMOVAL SERVICE POINT

.

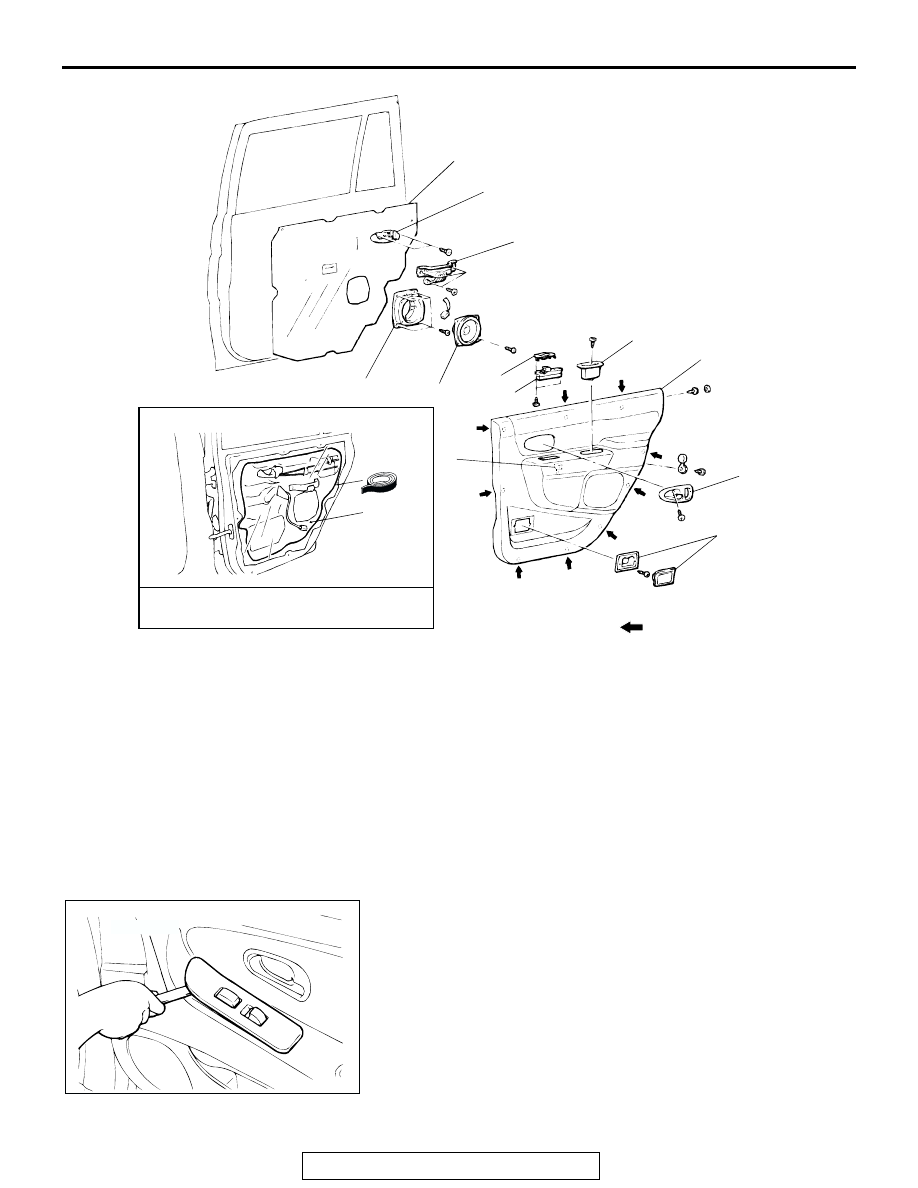

<<A>> POWER WINDOW SWITCH ASSEMBLY
There is a clip (driver's side) or a claw (other sides) on the front
of the power window switch assembly. Work from the front side
using special tool MB990784.

AC003783

SELANT:
3M™ AAD PART NO. 8625  OR EQUIVALENT

17

1

2

5

4

9

17

8

10

13

14

15

16

AB

NOTE
       : Resin clip position

REMOVAL STEPS
1. PULL HANDLE BOX
2. COVER
4. ASHTRAY
5. HARNESS CONNECTOR
8. DOOR TRIM
9. POWER WINDOW SWITCH
10. POWER WINDOW SWITCH COVER
13. DOOR INSIDE HANDLE

14. PULL HANDLE BRACKET
15. SPEAKER
16. SPEAKER COVER
17. WATERPROOF FILM

REMOVAL STEPS (Continued)

AC003784

MB990784

AB

DOOR

TSB Revision

BODY

42-136

INSPECTION

M1429001600178

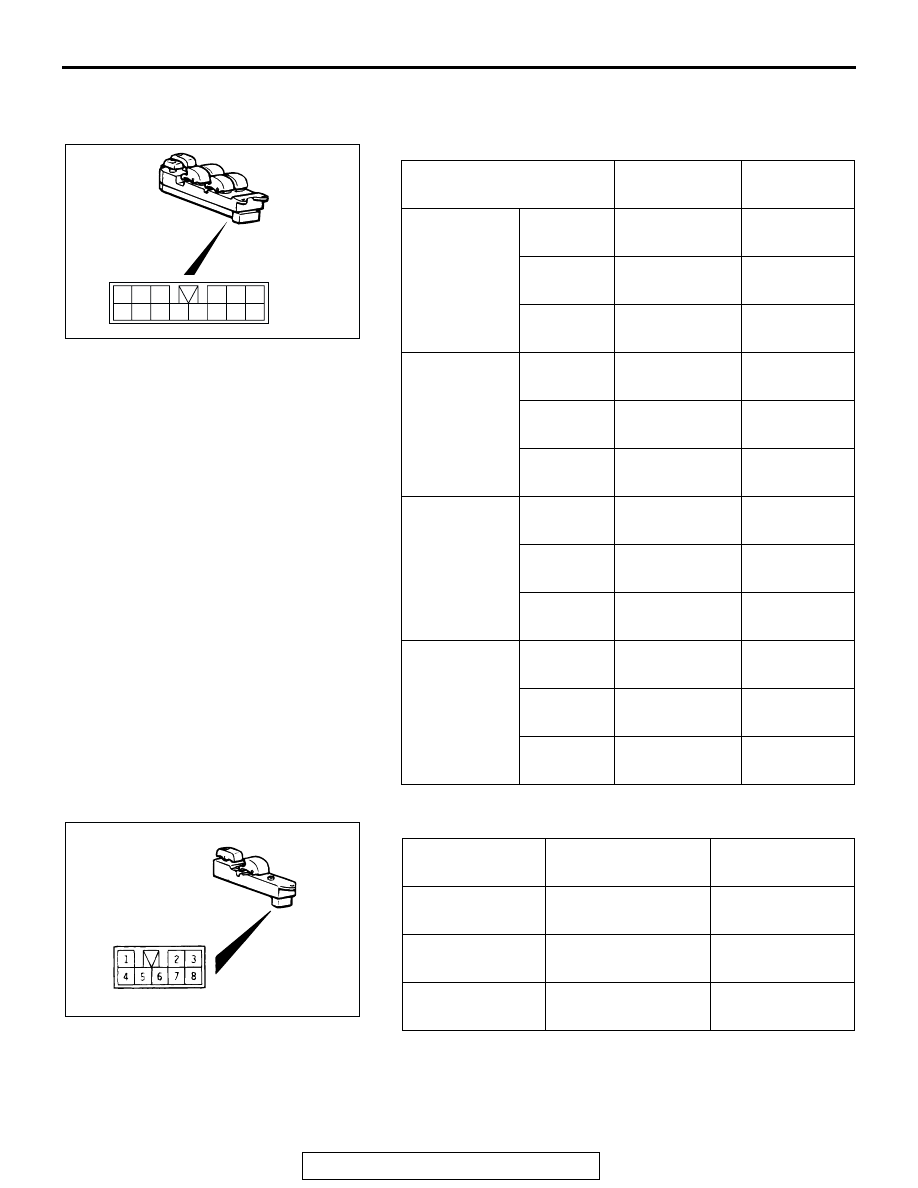

POWER WINDOW SWITCH CONTINUITY CHECK

POWER WINDOW MAIN SWITCH CHECK

NOTE: *:Set switch to UNLOCK position.
POWER WINDOW SUB SWITCH CHECK

SWITCH POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

FRONT (LH)

UP

8

− 13

9

− 12

Less than 2
ohms

OFF

8

− 12

9

− 12

Less than 2
ohms

DOWN

8

− 12

9

− 13

Less than 2
ohms

FRONT (RH)

UP

11

− 12*

3

− 13

Less than 2
ohms

OFF

11

− 12*

3

− 12

Less than 2
ohms

DOWN

11

− 13

3

− 12*

Less than 2
ohms

REAR (LH)

UP

1

− 13

2

− 12*

Less than 2
ohms

OFF

2

− 12*

1

−12*

Less than 2
ohms

DOWN

2

− 13

1

− 12*

Less than 2
ohms

REAR (RH)

UP

13

− 14

6

− 12*

Less than 2
ohms

OFF

6

− 12*

12

− 14

Less than 2
ohms

DOWN

6

− 13,

12

− 14*

Less than 2
ohms

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

UP

5

− 7

6

− 8

Less than 2 ohms

OFF

4

− 7

6

− 8

Less than 2 ohms

DOWN

4

− 7

5

− 6

Less than 2 ohms

AC003788

5

4

6

13

3

2

1

14

12

11

10

9

8

7

AC003789

DOOR

TSB Revision

BODY

42-137

DOOR GLASS AND REGULATOR

REMOVAL AND INSTALLATION

M1429001300371

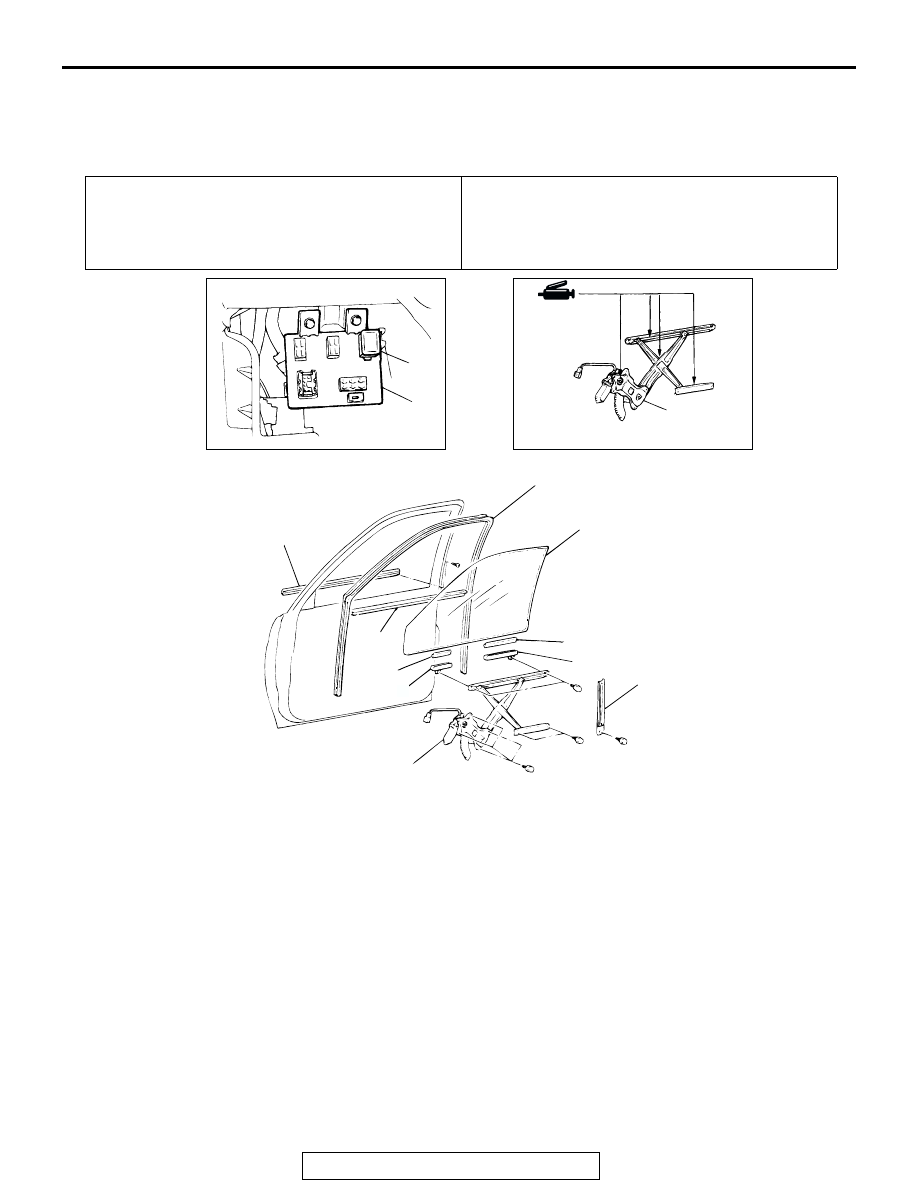

<FRONT DOOR>

Pre-removal Operation
• Door Trim and Waterproof Film Removal (Refer to

P.42-134

.)

• Door Mirror Removal (Refer to

P.51-26

.)

Post-installation Operation
• Door Trim and Waterproof Film Installation (Refer to

P.42-134

.)

• Door Mirror Installation (Refer to

P.51-26

.)

• Door Window Glass Adjustment (Refer to

P.42-130

.)

AC003785

RELAY
BOX

1

2

3

4

6

8

9

10

7

8

7

9

AB

POWER WINDOW RELAY REMOVAL
STEPS
• DRIVER'S SIDE UNDER COVER

(REFER TO GROUP 52A,
INSTRUMENT PANEL

P.52A-37

.)

1. POWER WINDOW RELAY

<VEHICLES WITH POWER
WINDOWS>

FRONT WINDOW REGULATOR
ASSEMBLY REMOVAL STEPS
2. DOOR BELTLINE INNER

WEATHERSTRIP

3. DOOR BELTLINE MOLDING

ASSEMBLY

4. DOOR WINDOW GLASS

RUNCHANNEL

6. DOOR WINDOW GLASS

>>B<<

7. DOOR GLASS HOLDER
8. DOOR GLASS PAD
9. WINDOW REGULATOR ASSEMBLY

>>A<<

10. REAR LOWER SASH

DOOR

TSB Revision

BODY

42-138

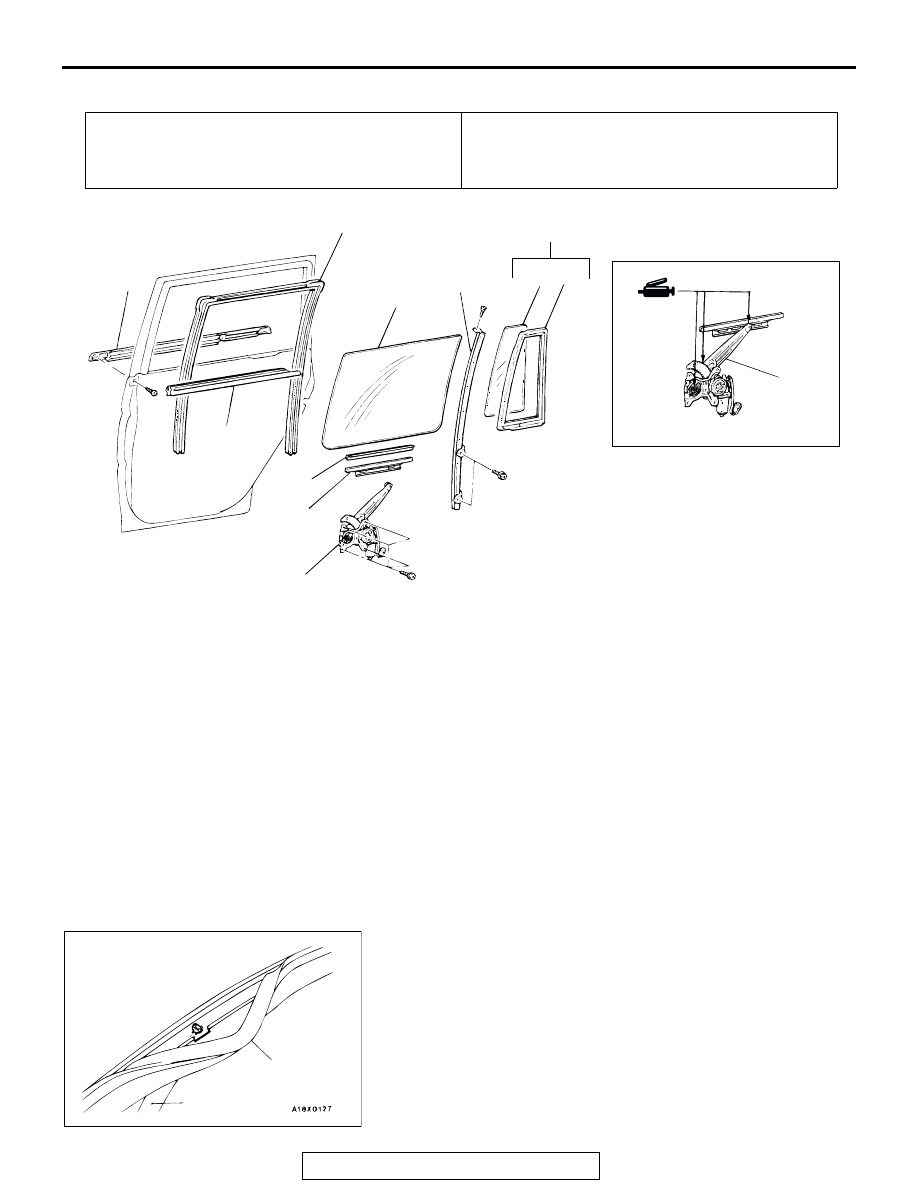

<REAR DOOR>

REMOVAL SERVICE POINT

.

<<A>> DOOR CENTER SASH REMOVAL (REAR DOOR)
1. Remove the door outer opening weatherstrip from the door

center sash section only.

2. Remove the mounting screw for the door center sash, and

remove the door center sash from the door panel.

Pre-removal Operation
• Door Trim and Waterproof Film Removal (Refer to

P.42-134

.)

Post-installation Operation
• Door Trim and Waterproof Film Installation (Refer to

P.42-134

.)

• Door Window Glass Adjustment (Refer to

P.42-130

.)

AC003786

2

3

4

5

6

7

8

9

11

12

13

9

AB

REMOVAL STEPS
2. DOOR BELTLINE INNER

WEATHERSTRIP

3. DOOR BELTLINE MOLDING

ASSEMBLY

4. DOOR WINDOW GLASS

RUNCHANNEL

<<A>>

5. DOOR CENTER SASH
6. DOOR WINDOW GLASS

>>B<<

7. DOOR GLASS HOLDER
8. DOOR GLASS PAD

9. POWER WINDOW REGULATOR

ASSEMBLY

9. WINDOW REGULATOR ASSEMBLY
11. STATIONARY WINDOW GLASS

AND WEATHERSTRIP ASSEMBLY

12. STATIONARY WINDOW GLASS

AND WEATHERSTRIP ASSEMBLY

13. STATIONARY WINDOW

WEATHERSTRIP

REMOVAL STEPS (Continued)

ACX00527

DOOR OUTER OPENING
 WEATHERSTRIP

CENTER SASH

AB
